Feelworld L1 PLUS

Režijska mešalna miza za neposredne prenose iz več kamer. Štiri HDMI-vhoda podpirajo ločljivost do 4K pri 60 slikah na sekundo, preklapljanje poteka prek 2-palčnega zaslona na dotik, upravljati pa je mogoče tudi PTZ-kamere. Primerna je za vrhunska srečanja, kulturne prireditve in športne dogodke.

Režijska mešalna miza za neposredni prenos s štirimi kamerami

4× HDMI z vhodom do 4K 60p, 2-palčni zaslon na dotik, T-bar in joystick

L1 PLUS ni monitor, temveč namizna režijska miza: štirje HDMI-vhodi, v katere se zbirajo slike iz kamer, prenosnega računalnika ali zrcalno-refleksne kamere, na izhodu pa je ena končna oddaja. Vhodi sprejemajo tudi signal 4K pri 60 slikah na sekundo, mešalna miza pa ga sama pretvori v format oddaje. Naprava tehta 468 gramov, meri 194 × 110 × 48 milimetrov in se z navojem 1/4" namesti na stativ, tako da celotno oddajanje lahko opravi ena oseba.

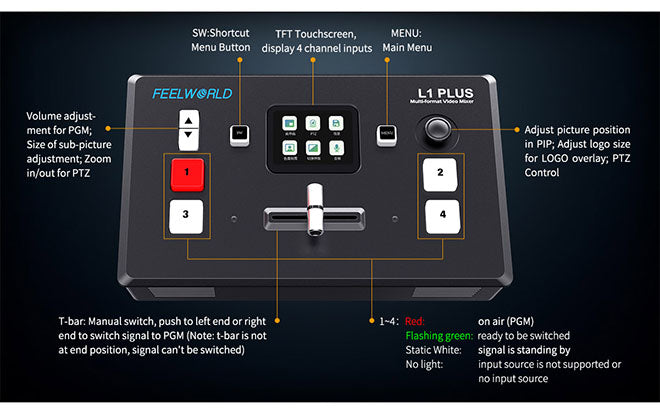

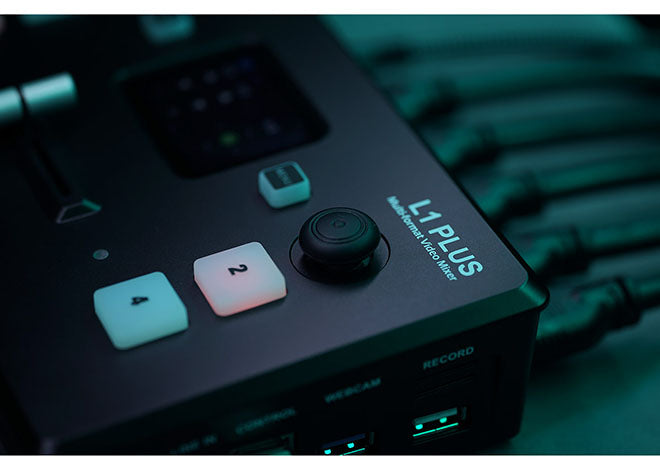

Preklapljanje poteka s tipkami od 1 do 4 in ročico T-bar, nastavitve pa se izvajajo na 2-palčnem zaslonu na dotik. Barva tipk označuje stanje vhoda: rdeča pomeni, da signal poteka na programski izhod, utripajoča zelena pomeni pripravljen vhod, svetleča bela pomeni signal v stanju pripravljenosti, ugasnjena tipka pa pomeni manjkajoči ali nepodprt vir. Petsmerni joystick ob zaslonu upravlja s PTZ-kamerami, položajem vstavljene slike in velikostjo logotipa. Napaja se s priloženim USB-C adapterjem (PD 12 V / 1,5 A) in porabi 20 W.

Kaj se lahko priključi na mešalno mizo

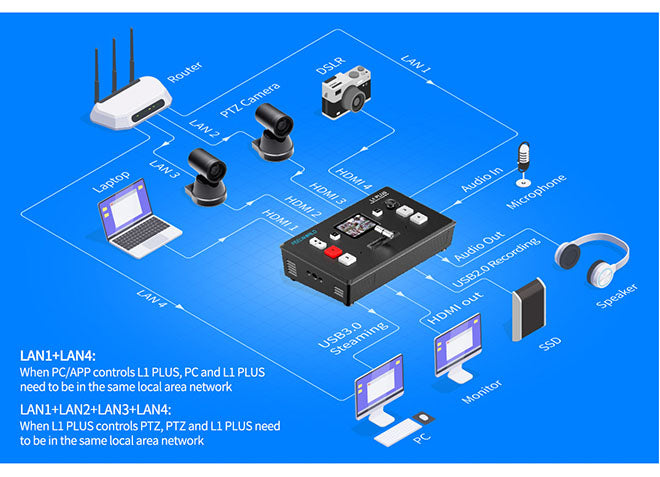

Na vhodih se lahko priključi karkoli z izhodom HDMI – kamere, zrcalno-refleksne fotoaparate in prenosni računalnik s predstavitvijo. Izhod HDMI je namenjen za predogledni monitor, vrata USB-A 3.0 za računalnik kot vir spletne kamere, druga vrata USB-A 2.0 pa za trdi disk za snemanje. Vtičnica RJ45 je namenjena upravljanju: prek nje se bodisi upravljajo PTZ-kamere s protokolom VISCA bodisi se z računalnika in telefona upravlja sam mešalnik. Kamere, računalnik in L1 PLUS morajo biti pri tem v istem lokalnem omrežju.

Srednje veliki in veliki prenosi

Dve do štiri kamere ter računalnik s predstavitvijo

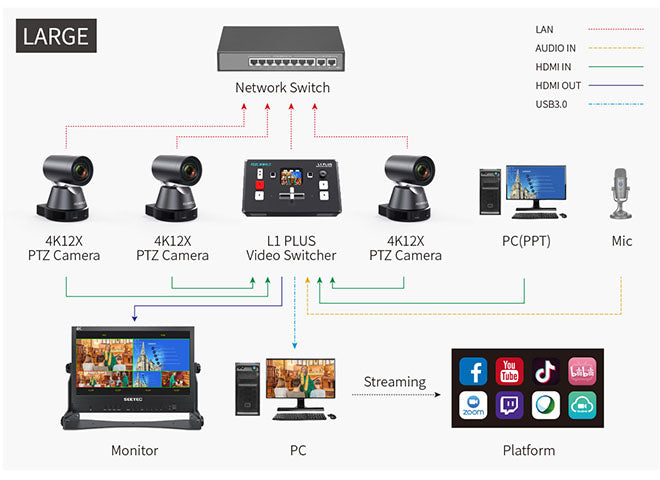

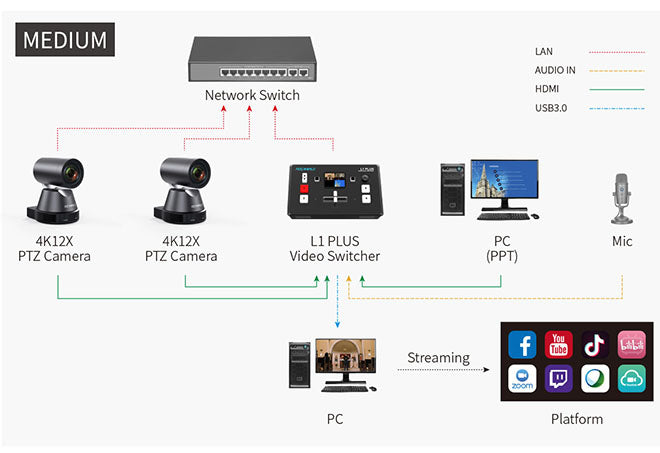

Za srednje veliko prireditev zadostujejo dve ali tri kamere — ena za detajle, druga za celotno sliko — ter računalnik, s katerega se predvaja predstavitev. Pri velikem prenosu se uporabijo tri ali štiri kamere, dodan pa je tudi PTZ-krmilnik. Med posameznimi kadri se preklaplja s tipkami in T-barom, končni program se prek USB 3.0 prenese v računalnik in od tam na storitev za pretočno oddajanje; hkrati se lahko prek HDMI-izhoda pošlje na velik monitor za pregled v režijski kabini.

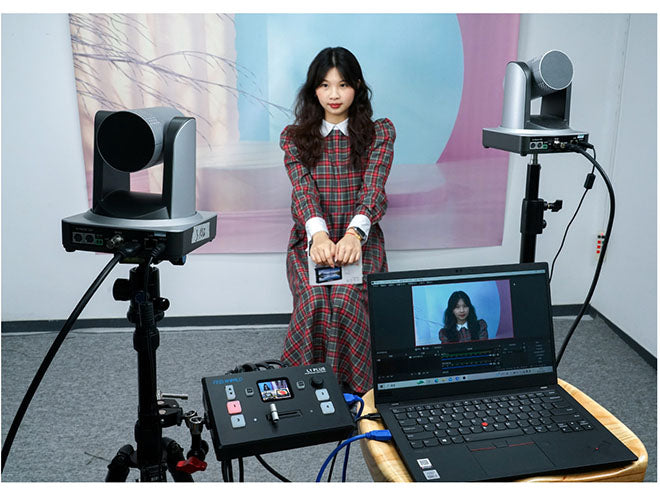

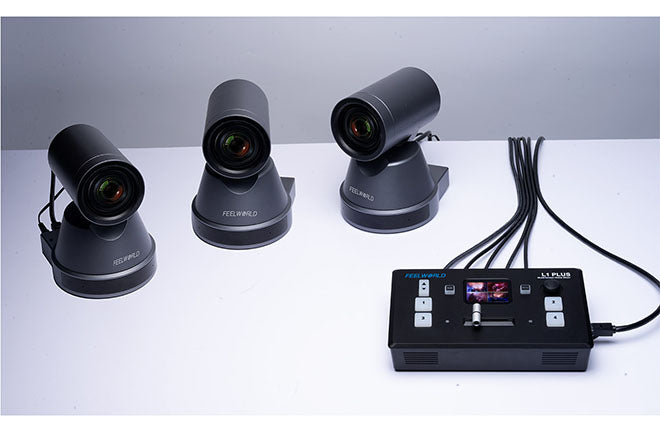

PTZ-kamere neposredno s plošče

Do osem kamer, protokol VISCA

Petsmerni joystick na nadzorni plošči omogoča vrtenje in nagibanje kamere ter spreminjanje zuma in ostrenja. Kamera mora podpirati protokol VISCA in biti v istem lokalnem omrežju. Mešalna miza si zapomni položaj in povečavo, tako da se prednastavitev naslednjič aktivira z enim pritiskom. Prek stikala PoE in aplikacije Feelworld Live je mogoče hkrati upravljati do osem PTZ-kamer, kar bo cenil vsak, ki kamere upravlja na daljavo. Med upravljanjem kamere mora L1 PLUS ostati v meniju Control, sicer se kamera ne odziva.

Chroma key in vstavljeni logotip

Funkcija chroma key podpira tako zeleno kot modro ozadje in ima lastne nastavitve robov in barvnega odseva, tako da oseba pred zaslonom nima okoli sebe zelenega roba. Poleg tega se v sliko vstavi logotip, katerega velikost in položaj se nastavita z joystickom – tako se iz običajne sobe lahko ustvari virtualni studio, oddaja pa ohrani svojo blagovno znamko tudi po nadaljnjem posredovanju.

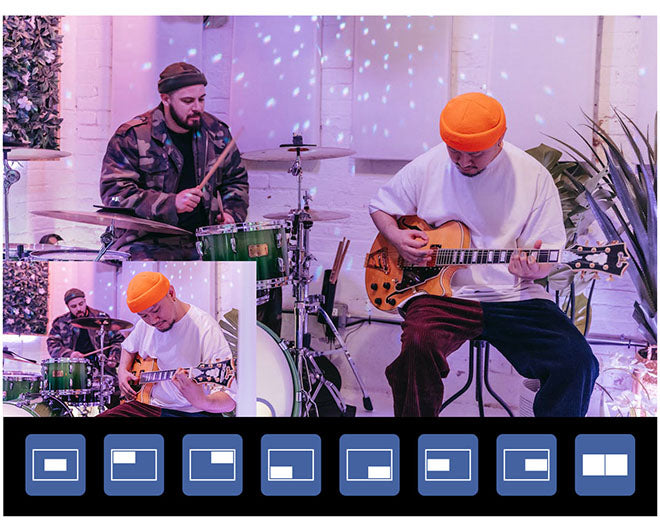

Štirinajst prehodov in slika v sliki

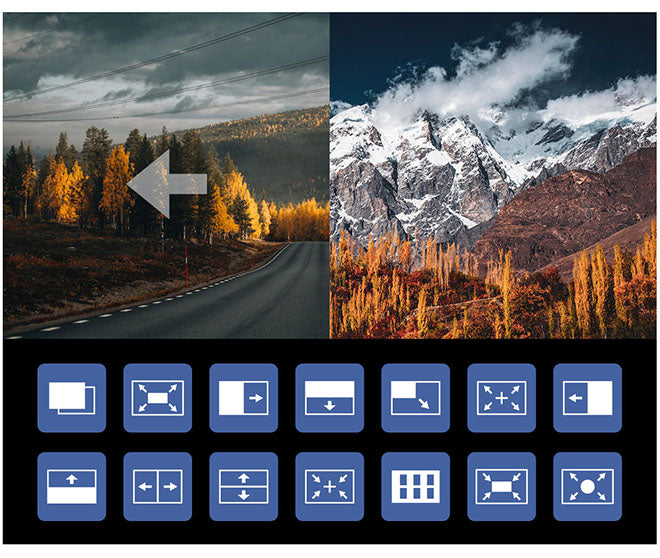

Mešalna miza ponuja štirinajst prehodnih učinkov v kakovosti za oddajanje, dolžino prehoda pa je mogoče nastaviti od nič do desetih sekund; preklapljanje poteka s tipko ali ročno s T-barom. Funkcija »slika v sliki« prikazuje dva vhoda hkrati – v program je mogoče vstaviti kateri koli od štirih HDMI-vhodov v osmih razporeditvah, z joystickom pa se spreminjata velikost in položaj vstavljenega okna. S pritiskom na sredino joysticka se preklaplja med slojema A in B.

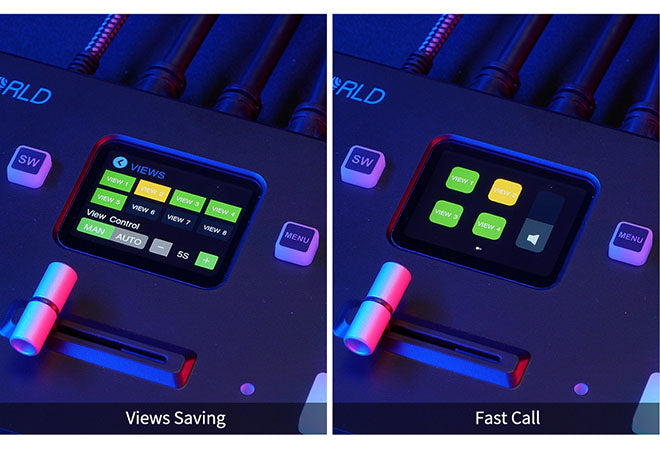

Osem shranjenih scen

Shrani se celotna nastavitev, ne le vir

V pomnilnik se shrani do osem scen, v vsaki pa ostane vse, kar je trenutno nastavljeno: razpored slike v sliki, nastavitve chroma keyja in prednastavitve PTZ-kamer. Scene se aktivirajo s kratico SW in pritiskom na ustrezno tipko za scene, tako da se med prenosom preskoči celoten potek po meniju. Preklapljanje med scenami je mogoče nastaviti ročno ali samodejno z lastnim časom zamika.

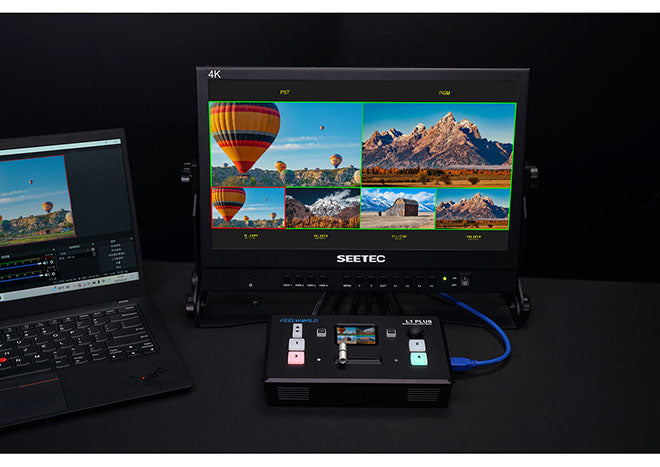

Predogled na velikem zaslonu

HDMI izhod pošlje na zunanji monitor v načinu »multiview«: vse štiri kamere, indikatorje zvoka, predogled in končni program na enem zaslonu. Ločljivost izhoda se nastavi in sega do 1080p pri 60 slikah na sekundo. Preklapljanje poteka v realnem času, tako da na velikem zaslonu vidite točno tisto, kar se predvaja.

Prenos prek USB 3.0 in snemanje na disk

V računalniku se mešalna miza prepozna kot spletna kamera

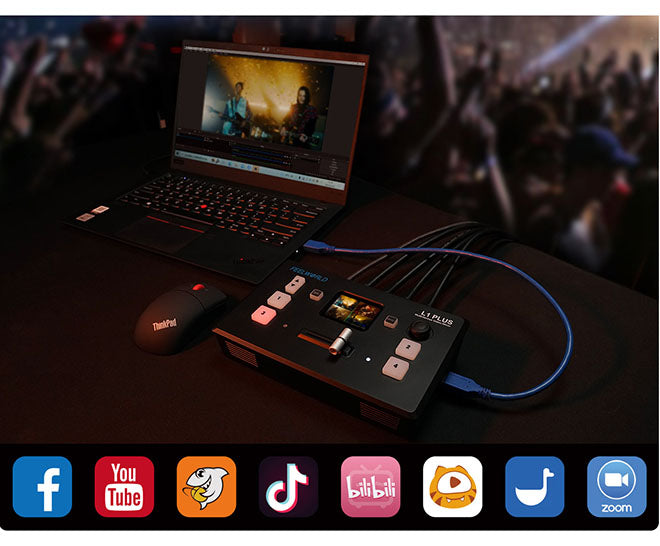

V računalniku se mešalna miza prepozna kot običajna spletna kamera, zato deluje z OBS, Skypom, ZOOMom in drugo programsko opremo za konferenčne klice – prek njih pa se prenaša na YouTube, Facebook, TikTok ali kamorkoli drugam. Ni treba namestiti nobenega gonilnika, preklapljanje pa poteka v realnem času.

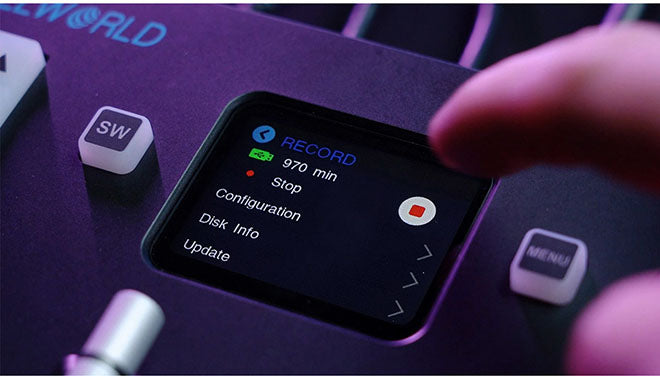

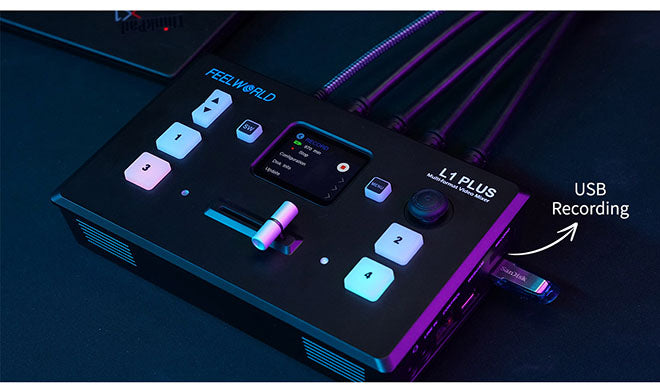

Drugi USB-A-priključek (USB 2.0) snema neposredno na pomnilniški ključ ali SSD, tako da se posnetek ustvari tudi brez računalnika. Pomnilniški ključ mora biti formatiran v exFAT (do 32 GB zadostuje FAT32), SSD podpira do 2 TB, pomnilniški ključ pa do 64 GB. Snemanje poteka v ločljivosti 1080p v datoteke MP4 s stereozvokom, posnetek pa se samodejno razdeli na dele po dva gigabajta, kar pomeni približno eno uro na datoteko.

Zvok

Vgrajeni in zunanji, z mešanjem in zamikom

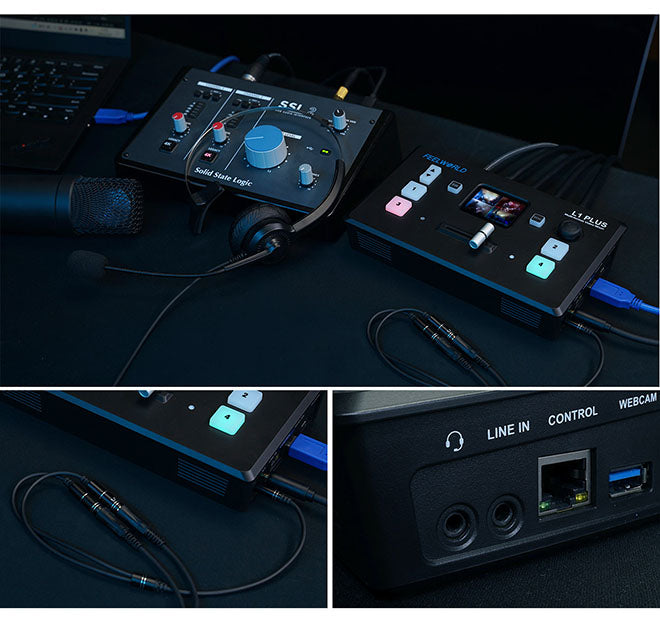

S priloženim razcepnim kablom se na 3,5-mm priključek priključi pasivni mikrofon, na drugo vejo pa slušalke za poslušanje. Vhod LINE IN sprejema brezžični mikrofon za pripenjanje na oblačila ali linijski izhod iz zunanje zvočne mize. Mešalna miza združi zvok, vgrajen v HDMI-signal, in zvok iz analognih vhodov v en izhod ter ga lahko zamakne, da se uskladi s sliko.

Upravljanje prek računalnika in telefona

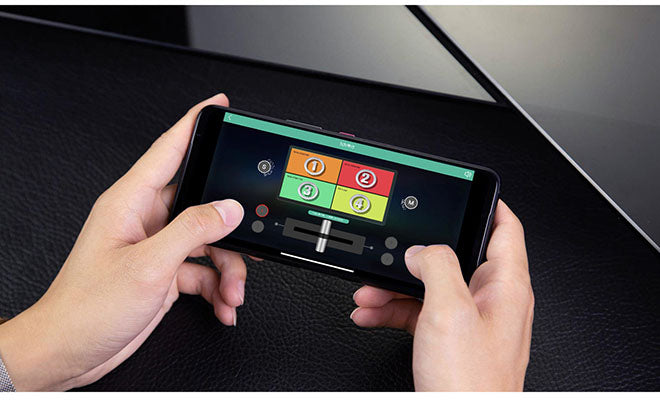

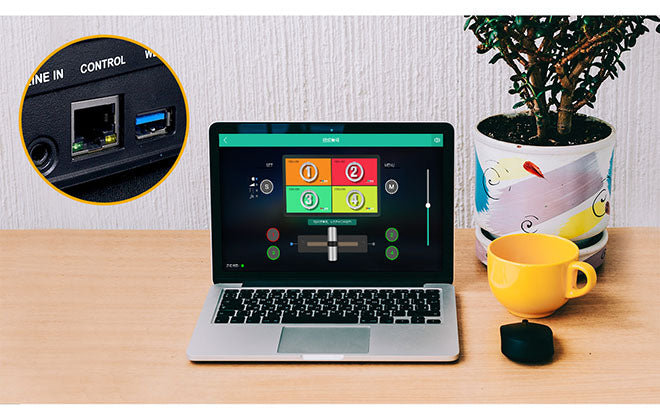

Po priključitvi LAN-priključka na računalnik se L1 PLUS upravlja prek aplikacije Feelworld Live. Ta aplikacija posnema nadzorno ploščo naprave, tako da se z njo dela enako kot na sami napravi, poleg tega pa omogoča še nekaj dodatnih funkcij. Mobilni telefon se poveže prek Wi-Fi-ja in mešalno mizo upravlja na daljavo, tako da režiserju ni treba stati ob odru.

Aplikacijo za Windows, macOS in Android proizvajalec ponuja za prenos na strani izdelka, različica za iOS pa je v App Storeu na voljo pod imenom FeelworldLive.
