Canare L-2.5CHD tanek 12G/3G-SDI instalacijski kabel po meri
Predogled izbranega kabla
Koda artikla: KAT-13075
Na spletu konfigurirajte svoj kabel in izdelali ga bomo za vas v 1-3 delovnih dneh.
0 € z DDV
0 € brez DDV
Opis izdelka
Opis izdelka
Tanek 75-ohmski koaksialni kabel za inštalacijo Canare L-2.5CHD Super Coax, izdelan po meri. Primeren za 3G-SDI/HD-SDI inštalacije, z ustrezno opremo pa tudi za prenos 12G-SDI do približno 43 m.
Canare L-2.5CHD tanek inštalacijski kabel 12G/3G-SDI po meri
12G-SDI 4K-UHD
do 43 m
tipična razdalja po metodologiji Canare/SMPTE
3G-SDI 1080p
do 69 m
koaksialni kabel z majhnimi izgubami za SDI prenos
Premer kabla
4,2 mm
tanka izvedba za inštalacijsko ožičenje
Impedanca
75 ohm
Koaksialni kabel Canare Super Low Loss

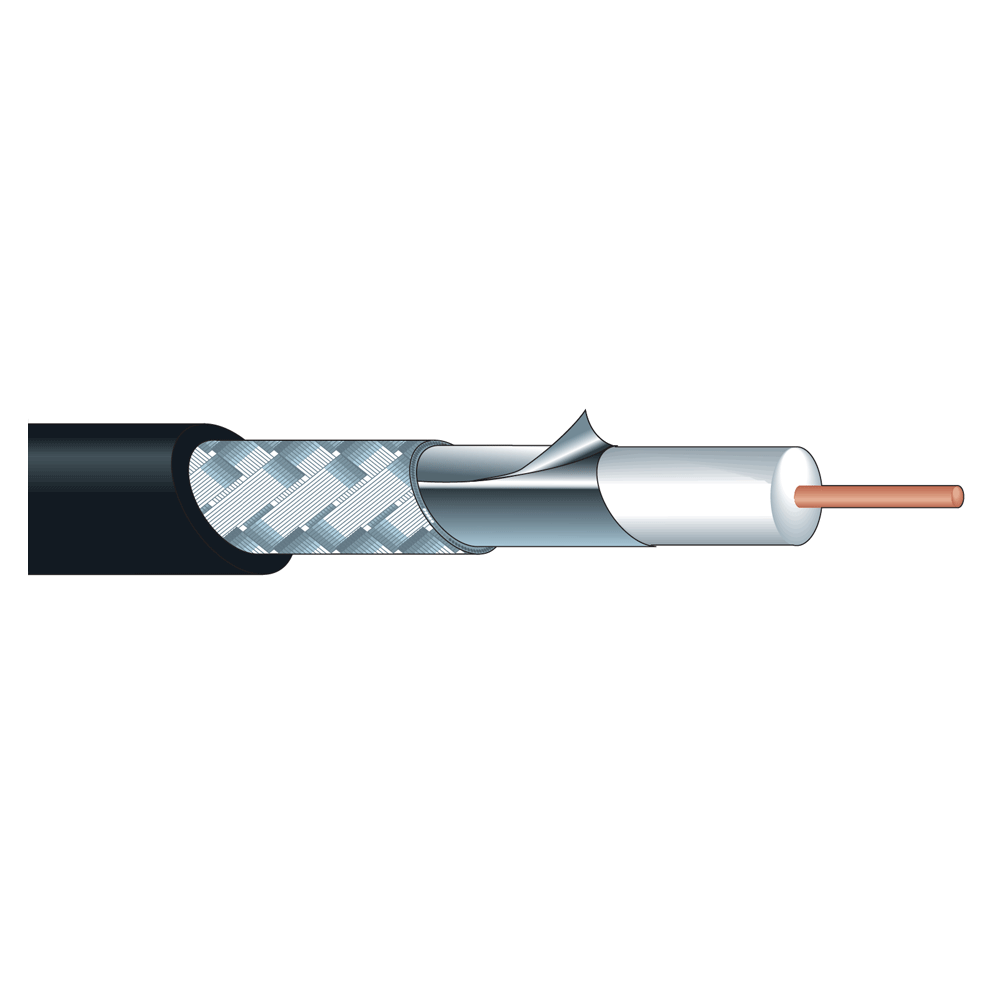

Canare L-2.5CHD je tanek 75-ohmski koaksialni kabel za inštalacijo iz serije Super Coax, zasnovan za prenos profesionalnih SDI video signalov. Zaradi nizkega dušenja, penaste PE izolacije, trdnega srednjega vodnika in oklopa, ki združuje aluminijasto folijo z gosto pocinkano bakreno opletko, je primeren predvsem za fiksne 3G-SDI/HD-SDI inštalacije.
Canare pri kablu L-2.5CHD navaja tudi 12G-SDI rešitev z Micro BNC konektorji in sweep testom do 12 GHz. Tipična prenosna razdalja za 12G-SDI 4K-UHD je po metodologiji Canare približno 43 m, za 3G-SDI 1080p pa približno 69 m. Dejanska uporabna razdalja je vedno odvisna tudi od konkretne kamere, pretvornika, monitorja, usmerjevalnika ali drugega sprejemnika signala.
Kabel je izdelan po meri glede na izbrano konfiguracijo. Pri izdelku izberete želeno dolžino in razpoložljive konektorje. Tako lahko končni kabel pripravite za fiksno SDI ožičenje v studiu, režiji, tehnološki sobi, omari ali inštalacijski sestavi.
Glavne lastnosti
- tanek 75-ohmski koaksialni kabel za inštalacijo Canare L-2.5CHD,
- serija Canare Super Coax / Super Low Loss Coax,
- primeren zlasti za 3G-SDI/HD-SDI inštalacije,
- z ustrezno tehnologijo in konektorji uporaben tudi za 12G-SDI,
- tipična razdalja 12G-SDI 4K-UHD približno 43 m,
- tipična razdalja 3G-SDI 1080p približno 69 m,
- zunanji premer kabla 4,2 mm,
- penasta PE izolacija in trden osrednji vodnik,
- aluminijasta folija in gosto pocinkano bakreno oplaščenje,
- izdelava po meri glede na izbrano dolžino in opremo.
Tipična uporaba
- fiksne SDI-instalacije v studiu ali režiji,
- povezovanje kamer, monitorjev, snemalnikov, usmerjevalnikov in pretvornikov,
- kabelska napeljava v omarah in tehnološka kabelska napeljava,
- signalne poti HD-SDI in 3G-SDI,
- krajše 12G-SDI poti ob ustrezni tehniki in konektorjih,
- inštalacije, kjer je potreben tanek koaksialni kabel z majhnimi izgubami.
Tehnični parametri
| Tip kabla | Canare L-2.5CHD Super Coax |
|---|---|
| Standardne dolžine | 100 / 200 m |
| Premer kabla | 4,2 mm |
| Teža kabla | 2,6 kg / 100 m |
| Srednji vodnik | 1 / 0,59 mm, AWG 23 |
| Premer izolacije | 2,59 mm |
| Zunanji vodnik / oklop | AL folija + 0,12TA / 7 / 16, pokritost 95 % |
| Upornost srednjega vodnika | 66,9 ohm / km |
| Upornost zunanjega vodnika | 16,9 ohm / km |
| Statična kapaciteta | 53 pF/m |
| Karakteristična impedanca | 75 ohm |
| Zatiranje pri 1,5 GHz | 43,1 dB / 100 m |
| Zatiranje pri 6 GHz | 91,7 dB / 100 m |
Tipična prenosna razdalja glede na format videa
| Format | NTSC | PAL | SD-SDI | HD-SDI | 3G-SDI | 12G-SDI |
|---|---|---|---|---|---|---|
| Tipična razdalja | 314 m | 287 m | 237 m | 66 m | 69 m | 43 m |
Navedene razdalje prenosa so tipične vrednosti v skladu z metodologijo Canare/SMPTE in ne zagotavljajo avtomatično dejanske razdalje v vsaki konfiguraciji. Dejanski rezultat je odvisen od uporabljene tehnike, konektorjev, kakovosti zaključkov in možnosti izenačevanja sprejemnika. Kabel je namenjen predvsem fiksnim inštalacijam; proizvajalec priporoča, da se izogibate ponavljajočemu upogibanju in prekomernemu mehanskemu pritisku.
