Blackmagic Design SmartView 4K G3

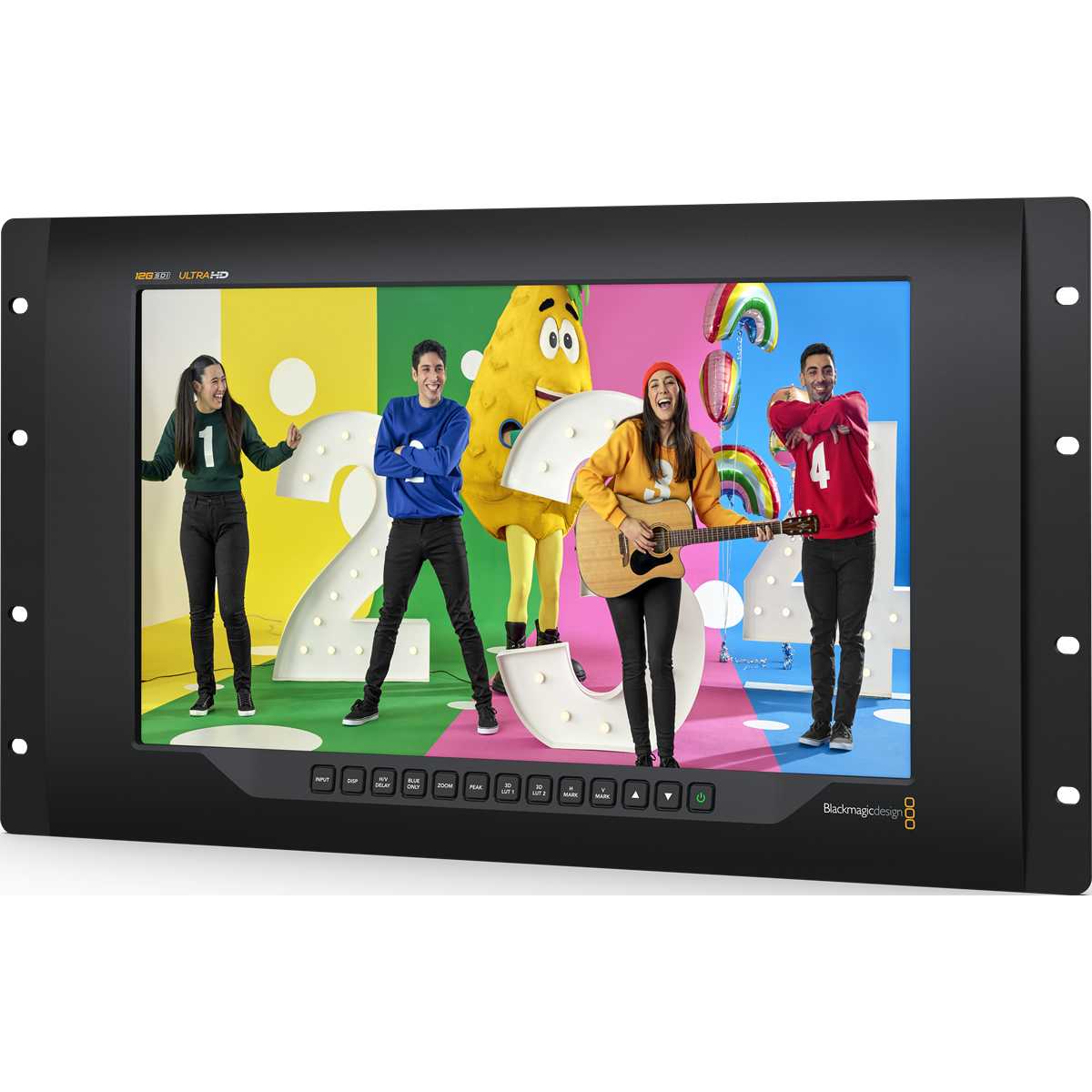

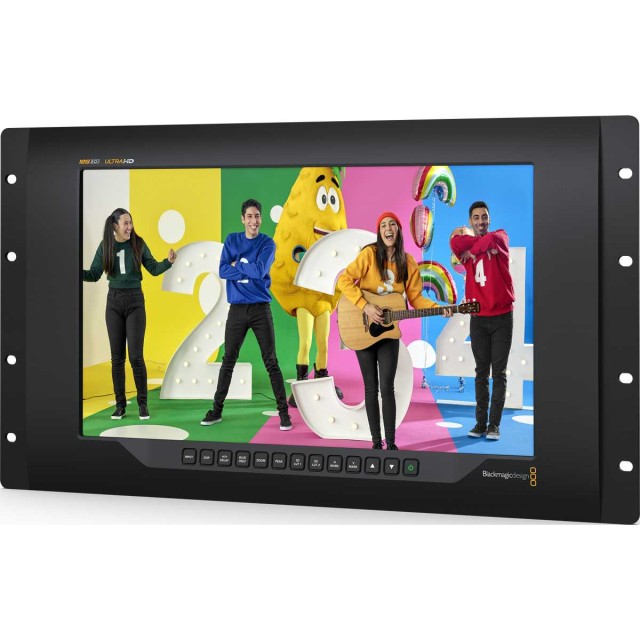

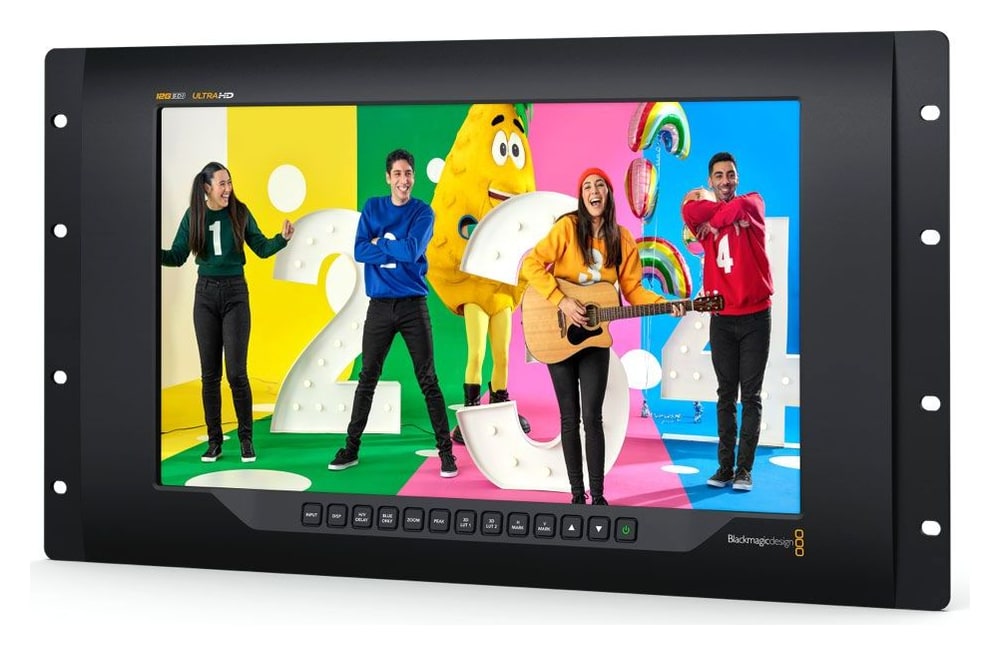

Blackmagic Design SmartView 4K G3 je Ultra HD broadcast monitor z vhodi 12G-SDI in SMPTE-2110 IP. Monitor za vgradnjo v omaro se priključi neposredno na IP oddajne sisteme in na profesionalno opremo 12G-SDI do 2160p60, zato je primeren za broadcast in produkcijo v živo. Ponuja 3D LUT, poudarjanje ostrine (focus peaking), zamik H/V, prikaz samo modrega kanala, okvirje kadra in prikaz varnega območja.

Ultra HD spremljanje za SDI in IP

SmartView 4K G3 poveže naprave 12G-SDI in delovna mesta SMPTE-2110 IP do 2160p60. V 19″ omaro prinaša polni prikaz Ultra HD, 3D LUT in praktična orodja za natančno ostrenje in kadriranje.

15,6″ Ultra HD2× 12G-SDISMPTE-2110 IP2160p603D LUTAC + 12 V DC

Spremljanje SDI povsod, kjer ga potrebujete

Monitorje SmartView je mogoče vgraditi v omare, reportažne avtomobile in kovčke, samodejno preklapljajo format vhoda in vse je mogoče nastaviti z enega računalnika prek Etherneta.

Polna ločljivost Ultra HD

Plošča 3840 × 2160 prikaže vsako slikovno točko slike Ultra HD do 2160p60, brez obrezovanja do samih robov.

3D LUT za predogled

Naložene 3D LUT pretvorijo log ali HDR signal v pravilen prikaz ali dodajo ustvarjalni videz.

Orodja za ostrenje in kadriranje

Poudarjanje ostrine, povečava, okvirji kadra, zamik H/V in prikaz samo modrega kanala na lastnih gumbih.

AC in 12 V DC

Vgrajen omrežni napajalnik 100–240 V AC in vhod 12 V DC za baterijo ali rezervno napajanje.

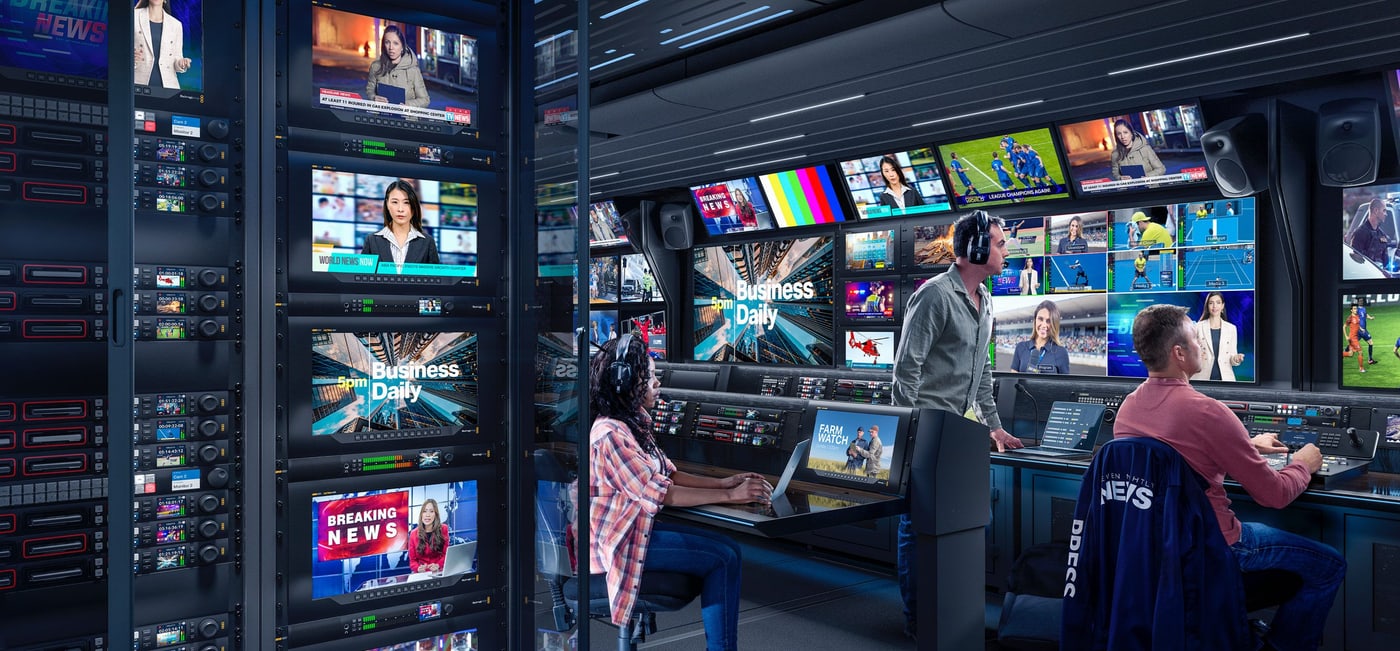

IP, SDI in spremljanje v enem monitorju za omaro

SmartView 4K G3 ima vgrajen optični in bakreni priklop SMPTE-2110 IP, zato ga je mogoče priključiti neposredno na IP video sisteme. Dva vhoda 12G-SDI sprejmeta širok nabor profesionalne opreme, izbrani vhod 12G-SDI ali 2110 pa je mogoče speljati na prehodni izhod 12G-SDI. Med SDI in IP preklopite z enim gumbom.

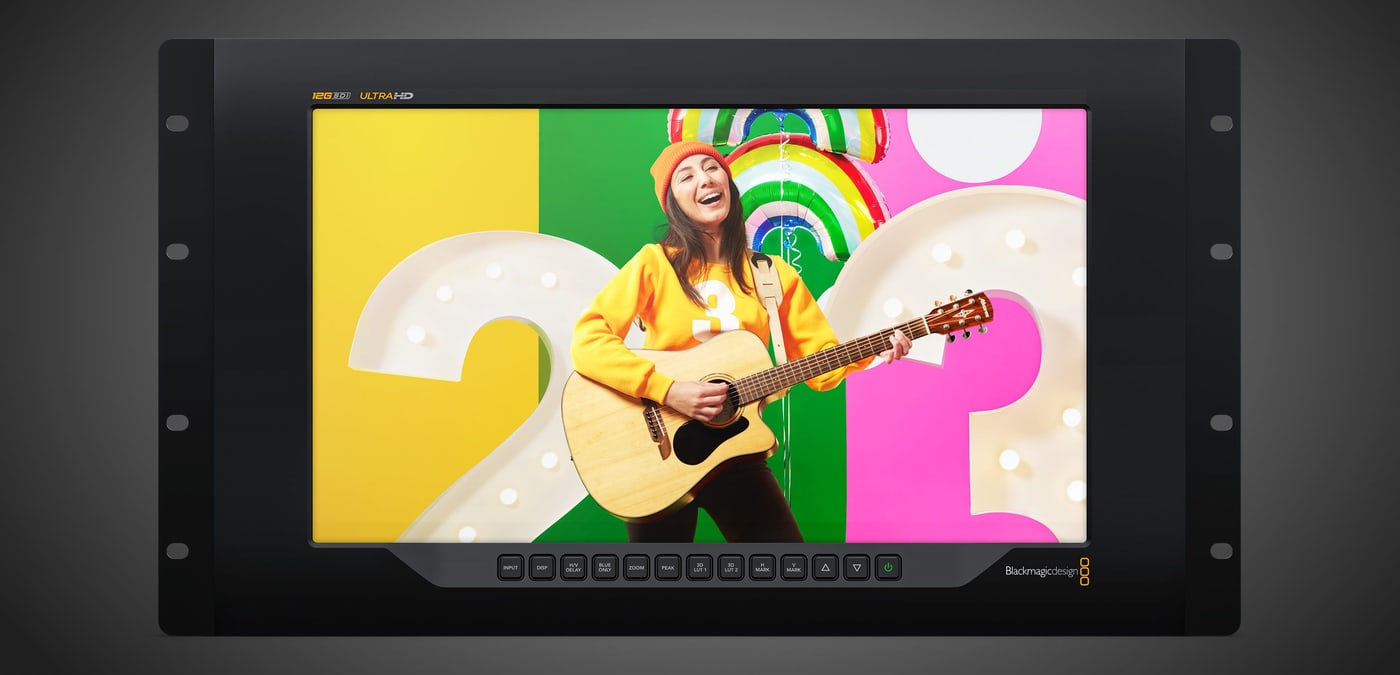

Plošča Ultra HD brez obrezovanja

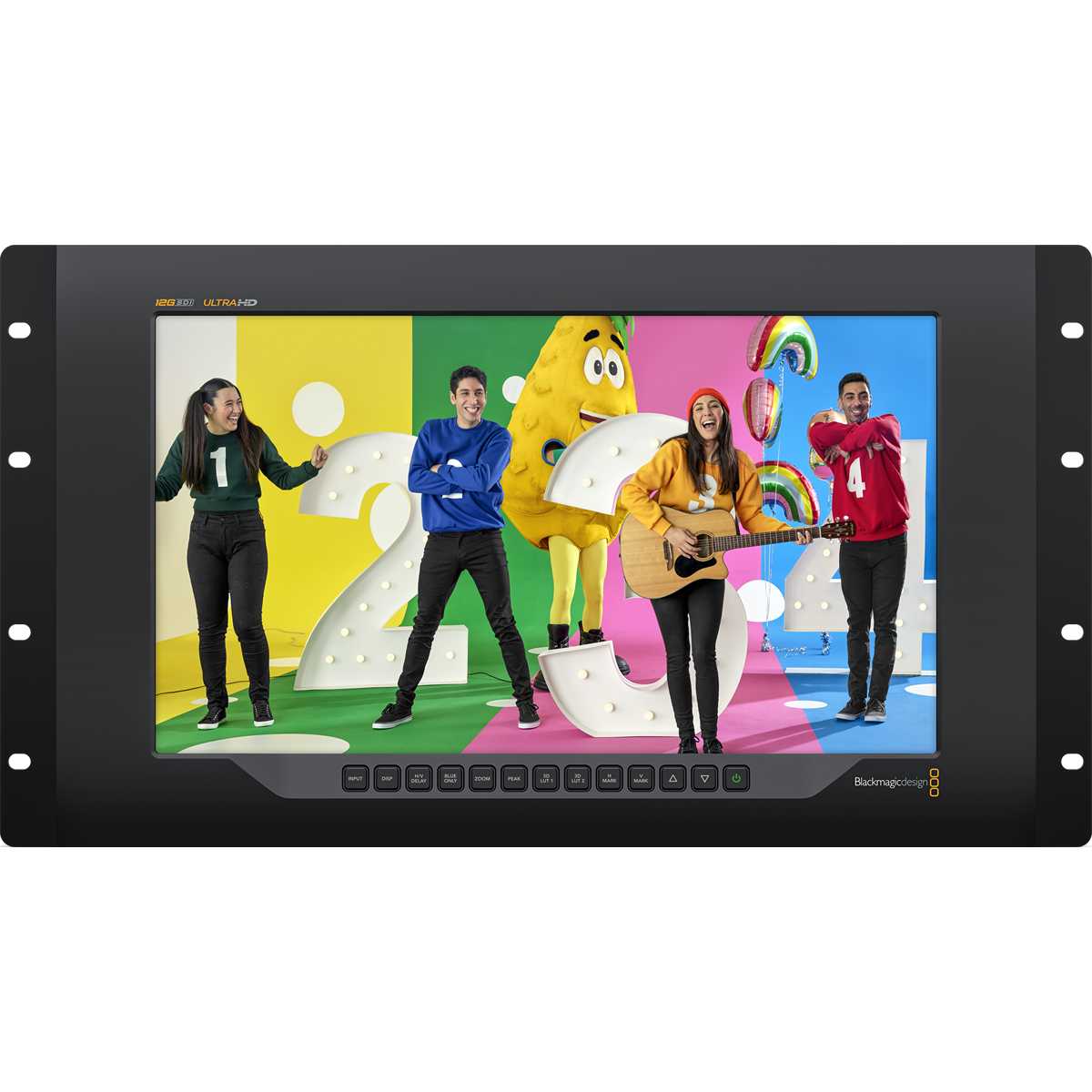

LCD s polno ločljivostjo Ultra HD prikaže vsako slikovno točko vhodne slike. Za broadcast se hitro zaklene na nov vir tudi pri pogostem preklapljanju usmerjevalnika in za razliko od televizorja slike ne obreže, zato vidite vse slikovne točke do roba. Upravljalni gumbi pod ploščo so rahlo nagnjeni, zato se zaslona ni treba dotikati.

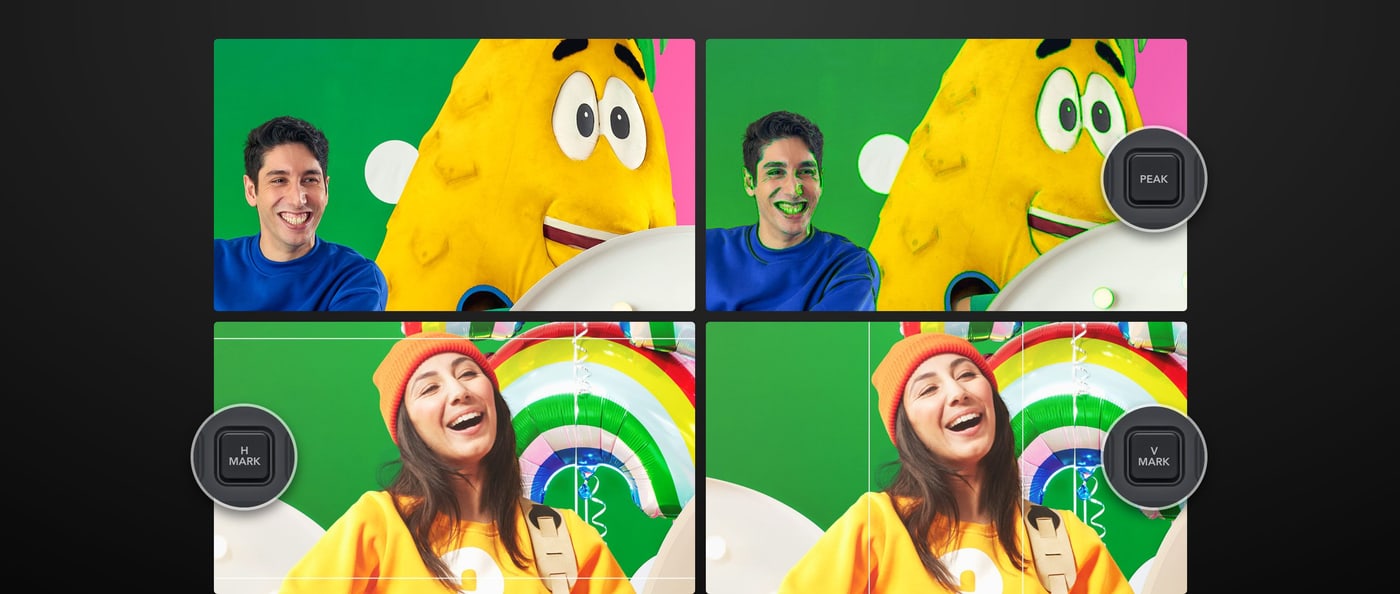

Nadzor slike neposredno s sprednje plošče

Ločeni gumbi omogočajo izbiro vhoda, svetlost, zamik H/V, prikaz samo modrega kanala in povečavo. Prekrivni elementi vključujejo varno območje slike in napisov, štiri neodvisne okvirje kadra (dva navpična in dva vodoravna) ter poudarjanje ostrine z lastnim gumbom – pomagajo pri delu s kamerami in pri preverjanju razmerja stranic.

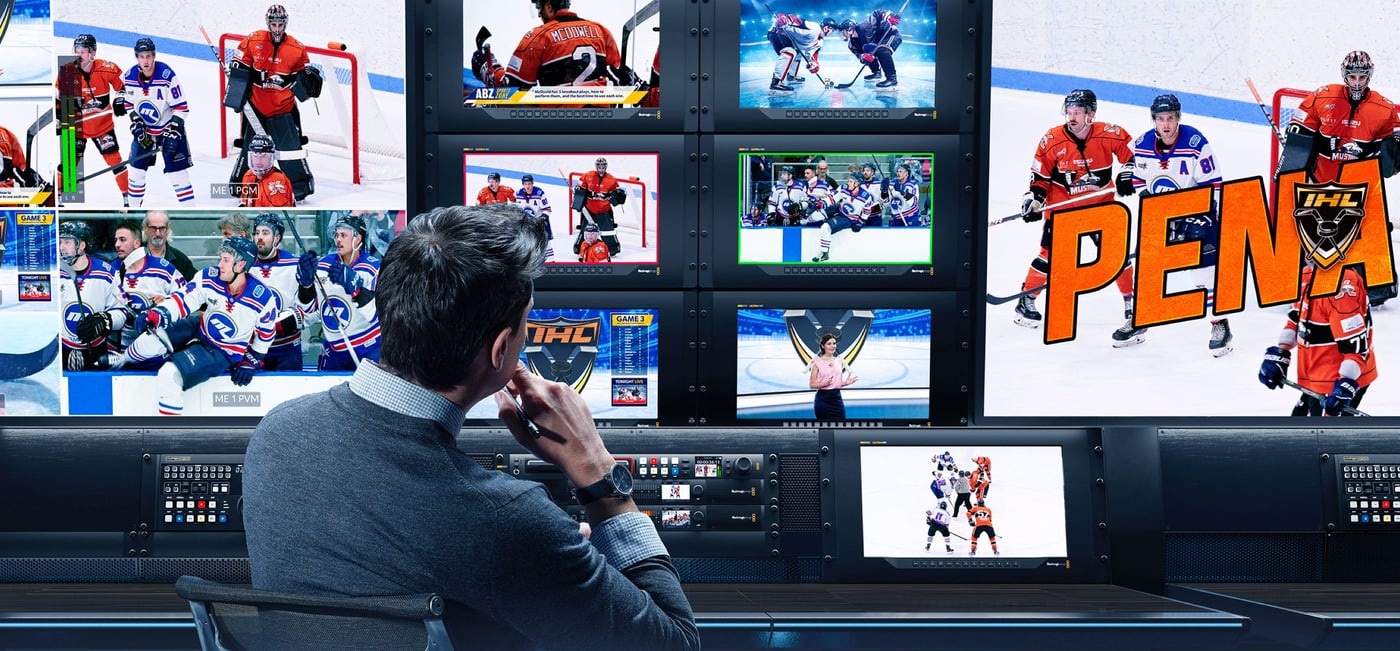

Okvir tally za stanje oddajanja

SmartView 4K G3 podpira Blackmagic SDI Tally Protocol in okoli slike prižge okvir – rdečega za oddajanje, zelenega za predogled. Z mešalniki ATEM tako zadostuje en sam kabel BNC za sliko in tally. Na voljo je tudi vhod tally s priključkom D-Sub 9.

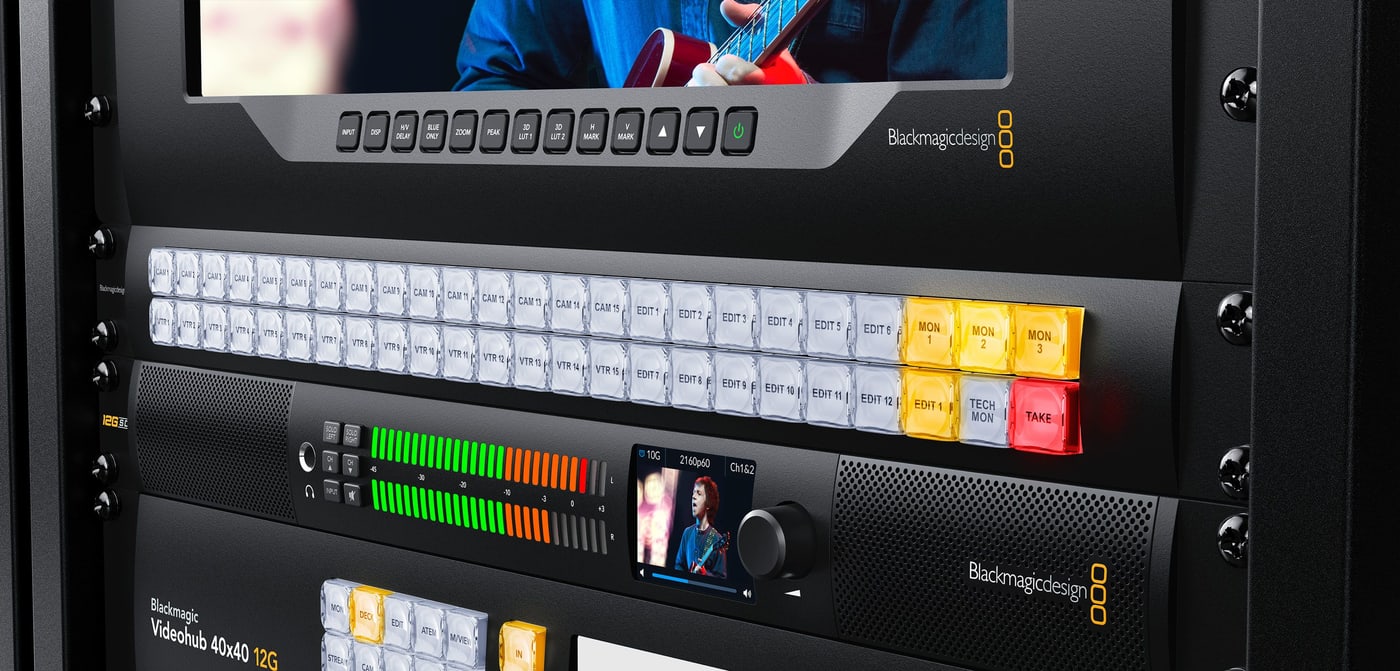

NMOS in navidezno usmerjanje

SmartView 4K G3 v celoti ustreza SMPTE-2110 prek optičnega vlakna in bakrenega Etherneta 10G: podpira nestisnjen SMPTE-2110-20, kodek Blackmagic IP za Ultra HD z visoko hitrostjo sličic ter SMPTE-2110-21, -30 in -40. Zahvaljujoč NMOS (IS-04 in IS-05) naprave 2110 delujejo kot velik navidezni usmerjevalnik, Videohub Smart Control pa lahko v omrežju 2110 deluje kot krmilnik NMOS.

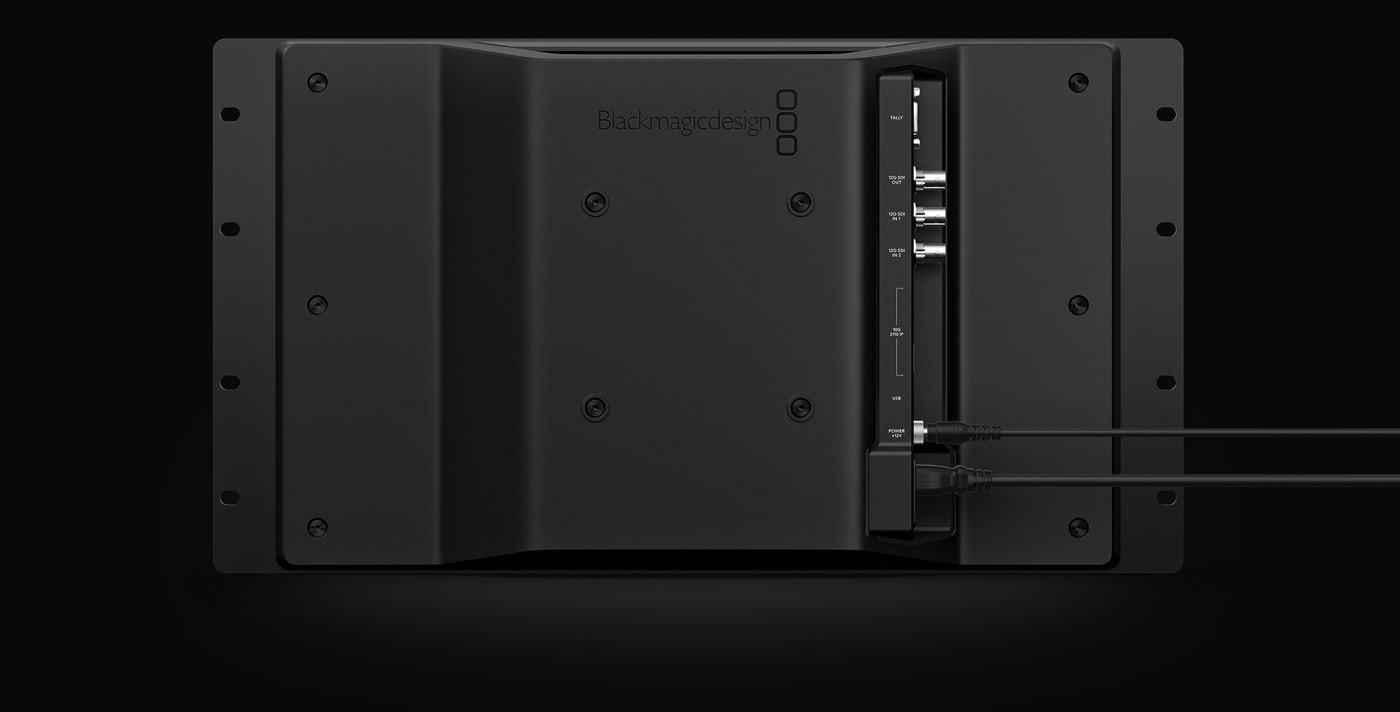

Trdno aluminijasto ohišje in dvojno napajanje

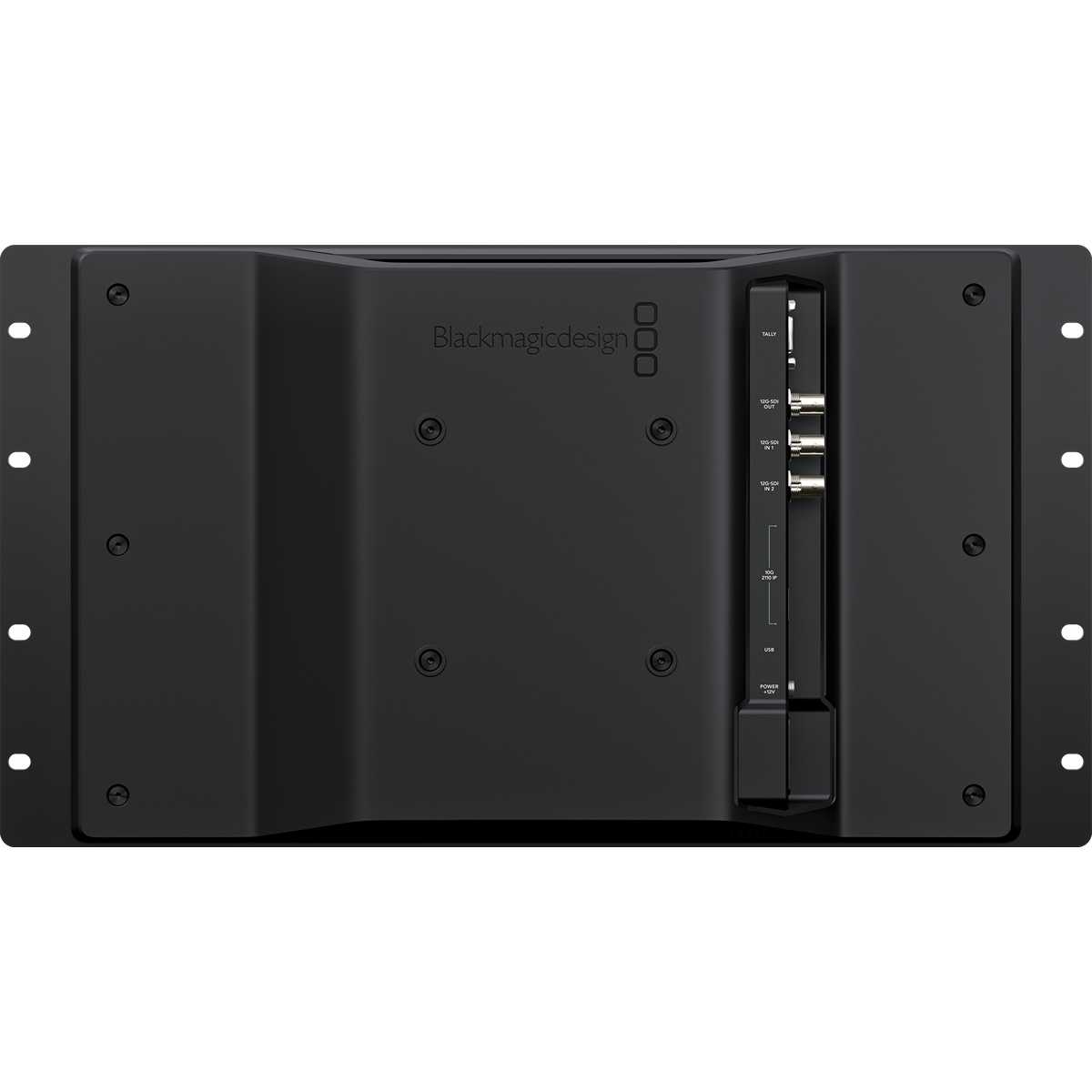

Frezano aluminijasto ohišje je globoko le nekaj centimetrov in za monitorjem pušča prostor za zračenje omare; zadaj so video priključki in pritrdilne točke VESA. Vgrajeni omrežni napajalnik 100–240 V AC dopolnjuje vhod 12 V DC za baterijo ali rezervno napajanje, če bi notranji napajalnik odpovedal.

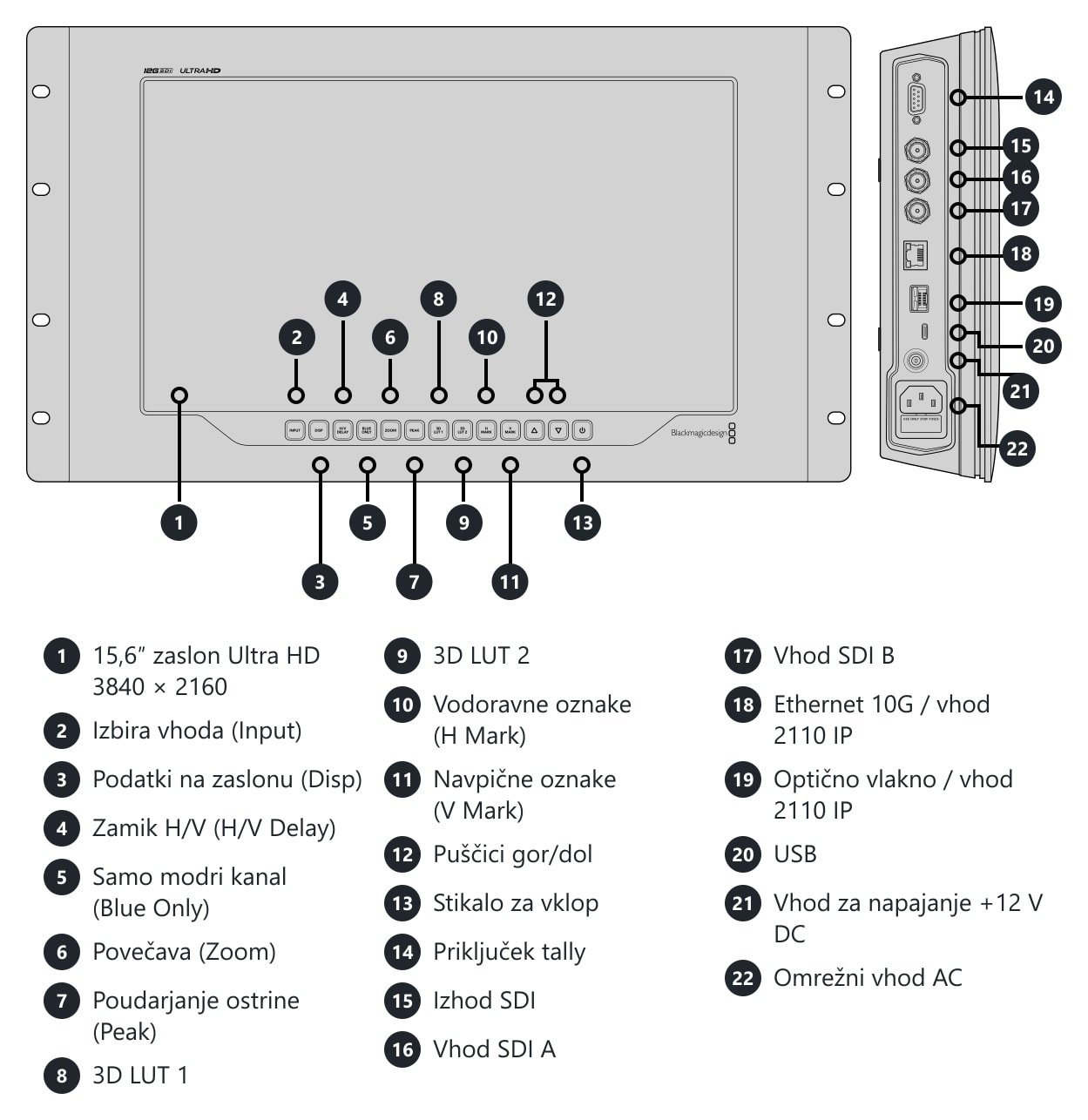

Priključki in upravljalni elementi

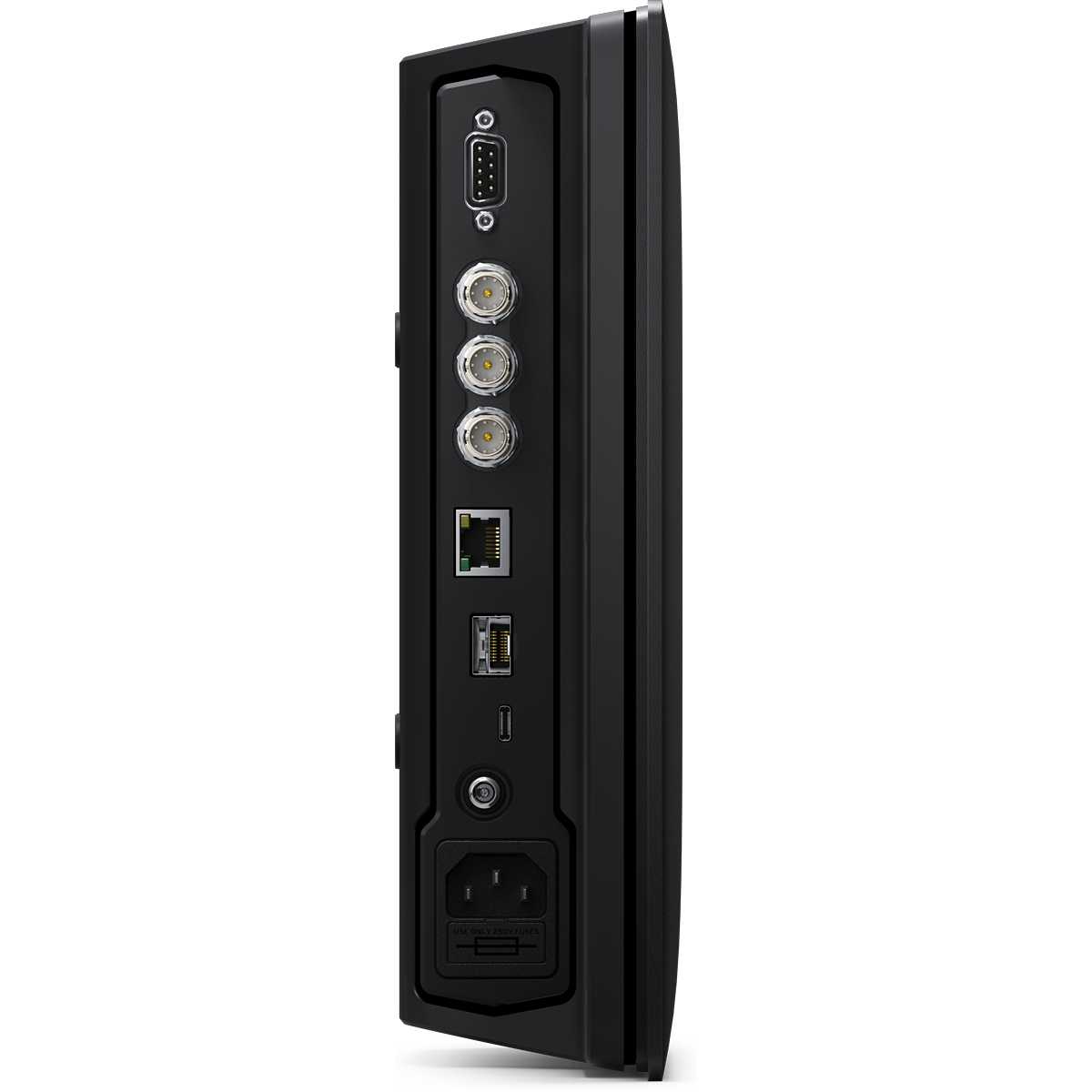

Na sprednji plošči so gumbi za izbiro vhoda, zaslon, zamik H/V, prikaz samo modrega kanala, povečavo, poudarjanje ostrine, dve 3D LUT, vodoravne in navpične oznake, puščice in stikalo za vklop. Ob strani so priključek tally, izhod SDI, vhoda SDI A in B, Ethernet 10G in optični vhod 2110 IP, USB, vhod 12 V DC in omrežni vhod AC.

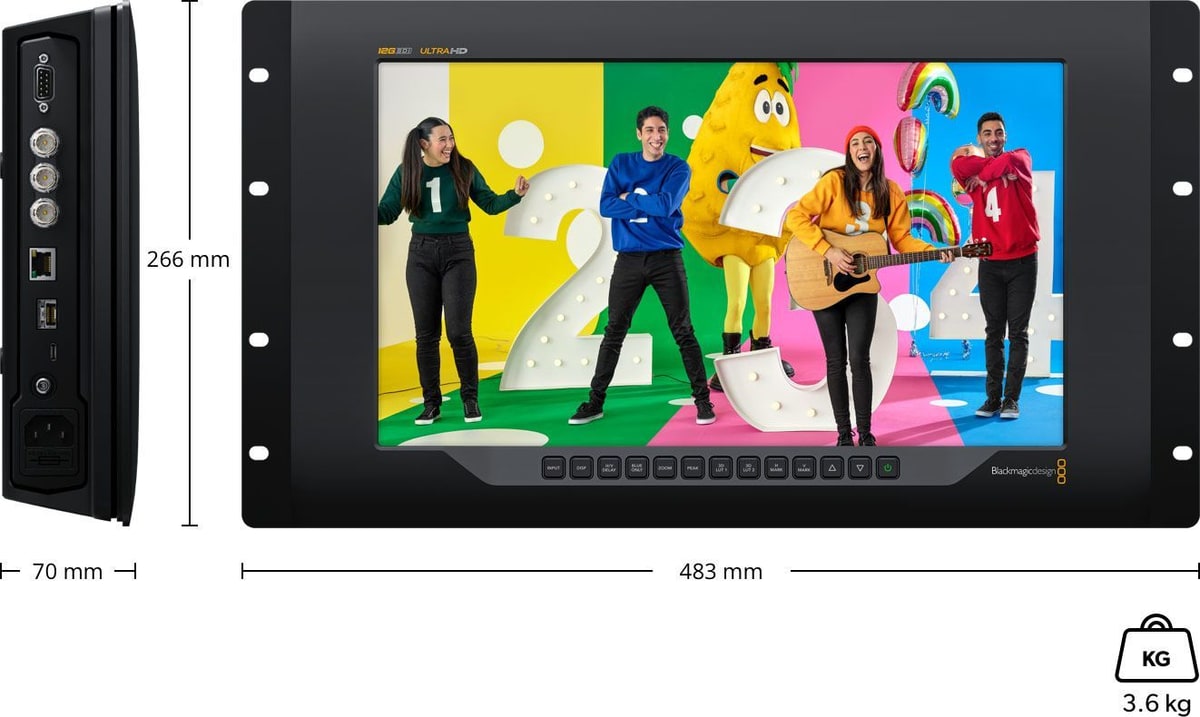

Mere in teža

483 × 266 × 70 mm, teža 3,6 kg.
