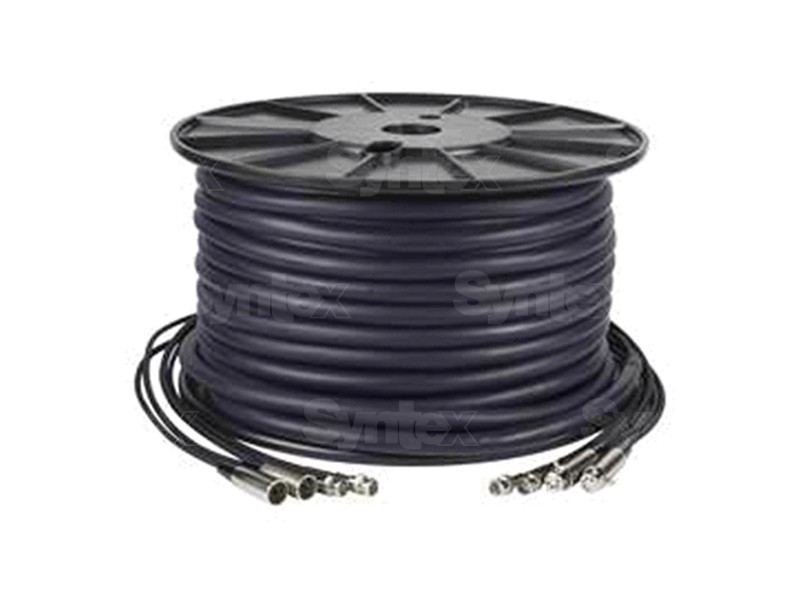

Datavideo CB-22H, 30 m

Datavideo CB-22H je 30-metrski večnamenski kabel za povezavo kamere z mobilnim studiem ali video mešalno mizo. En kabelski snop prenaša napajanje, interkom in tally, glavni signal HD/SD-SDI ter kompozitni povratni video za kontrolni monitor. Primeren je za sisteme Datavideo OBV in mobilne studie ter podpira prenos HD/SD-SDI do 1080i.

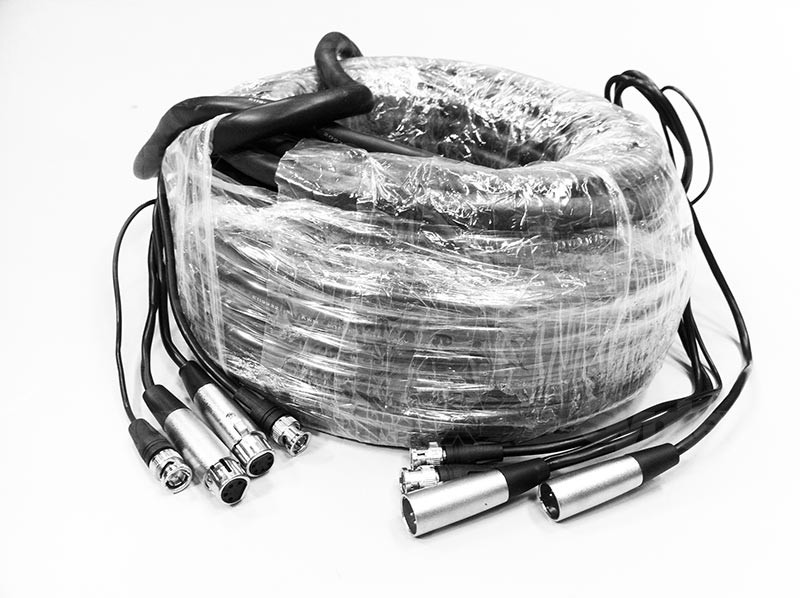

• 1× 4-polni napajalni kabel XLR
• 1× 5-polni prenosni kabel XLR za interkom in tally
• 1× koaksialni kabel 1,5C-2V, 75 Ω, za glavni video
• 1× koaksialni kabel 1,5C-2V, 75 Ω, za povratni video

EN KABEL ZA ŠTIRI SIGNALNE POTI

CB-22H med kamero in mobilnim studiem prenaša napajanje, interkom s tally, glavni video in povratni video. En sam 30-metrski kabelski snop poenostavi priklop kamernega mesta.

30 mHD/SD-SDI do 1080i4 signalne poti

ŠTIRI VODILA V ENEM SNOPU

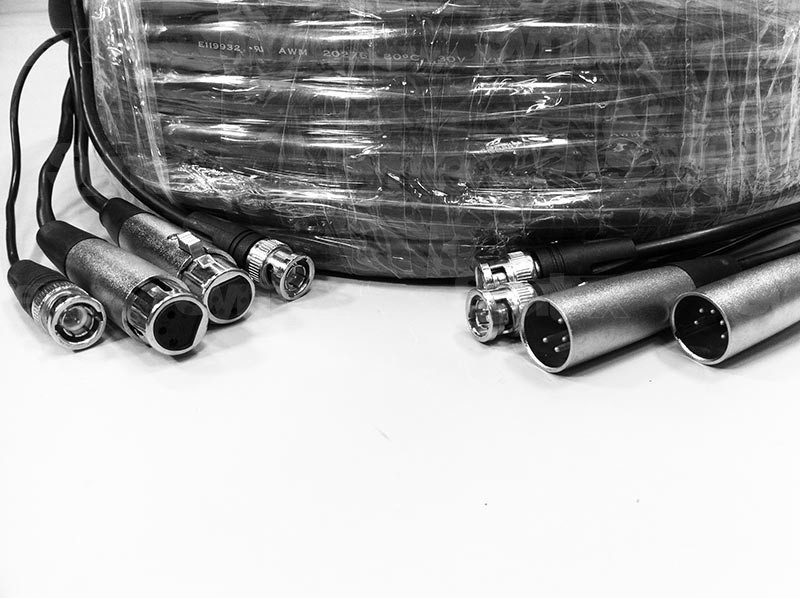

Ločena vodila zagotavljajo 4-polno napajanje XLR, 5-polni interkom/tally XLR, 75Ω BNC za glavni HD/SD-SDI signal in drugi 75Ω BNC za kompozitni povratni video. Operater lahko spremlja povratni signal na monitorju, kamera pa ostane povezana s studijskim sistemom.

30 m · HD/SD-SDI do 1080i · 4 signalne poti

SISTEM Z OJAČEVALNIKOM VP-605H

Kabel CB-22H je združljiv z napajalno enoto PD-6, pretvornikom DDC-4012H in ojačevalnikom VP-605H. Kabel CB-22 brez oznake H je namenjen napravam PD-3, DDC-2512 in DDC-4012, ne pa napravi PD-6.

VP-605H · DDC-4012H · CB-22H
