Datavideo CB-31 50-metrski kombinirani kabel za večkamerne sisteme

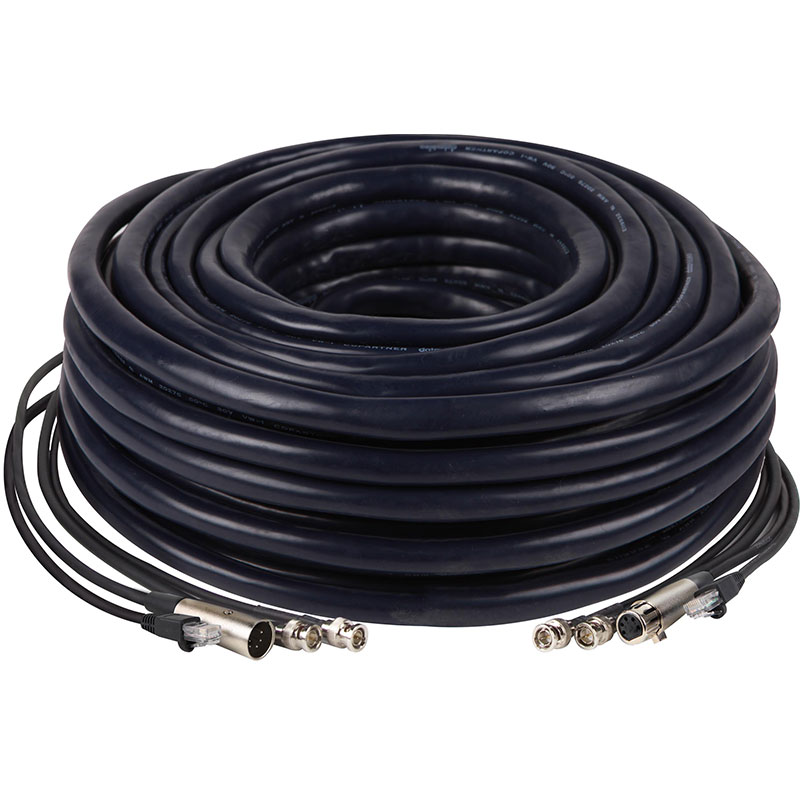

Datavideo CB-31 je 50 m dolg kombinirani kabel za produkcijo z več kamerami. V enem snopu prenaša HD/SD-SDI signal prek 75Ω BNC, kompozitni CV povratni signal prek drugega 75Ω BNC, krmiljenje kamere prek kabla CAT-5 s konektorjem RJ45 ter interkom/tally prek 5-pinskega XLR kabla. RJ45 se lahko uporablja z krmilnikom RMC-180 ali za krmiljenje prek omrežja Ethernet. CB-31 je primeren za večkamerno delovanje EFP in mobilne video studije ter prenaša HD/SD-SDI do ločljivosti 1080i. Kabel ne prenaša napajanja; priključene naprave napajajte ločeno. En 50-metrski kabel tako poveže kamero s produkcijskim mestom brez ločenih kabelskih poti za vsak signal.

Datavideo · 50 m · kabel 4 v 1

ŠTIRJE SIGNALI. EN KABEL.

En 50-metrski kabel poveže kamero s produkcijsko postajo ter prenaša video, povratni video, upravljanje kamere in interkom/tally. Primeren je za večkamerne produkcije EFP in mobilne videostudie. Priključene naprave potrebujejo ločeno napajanje.

50 mHD/SD-SDI do 1080i

KAMERA IN PRODUKCIJA

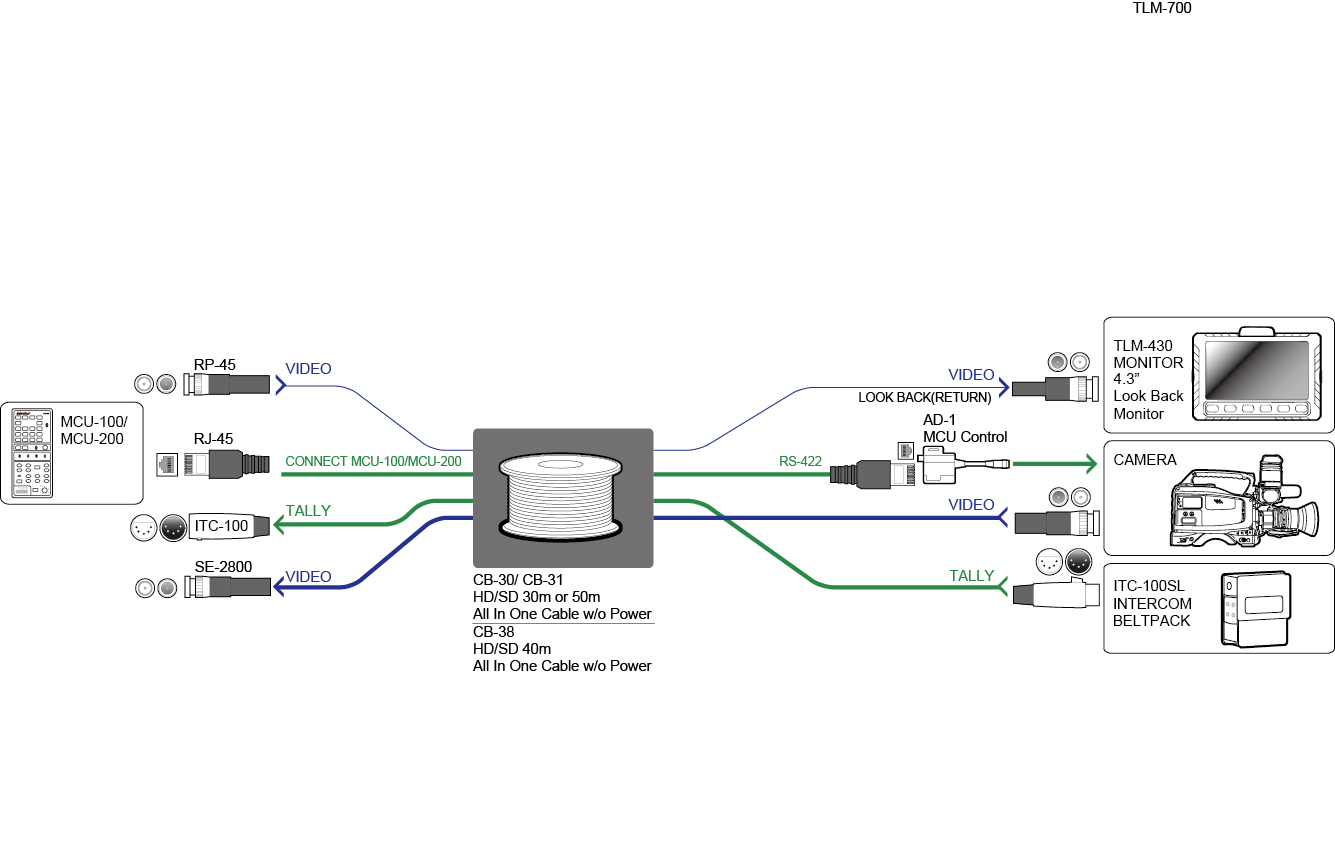

Shema prikazuje štiri signalne poti med kamero in produkcijsko postajo; legenda pojasni oznake na diagramu.

HD/SD-SDI: slika iz kamereCV: povratni videoCAT-5 / RJ45: upravljanje kamere5-pin XLR: interkom in tally
