Feelworld D71 PLUS-H

Dvojni 7-palčni monitor za vgradnjo v stojalo z višino 3U za režijsko sobo, montažno sobo in prenosni avto. Dva neodvisna IPS zaslona z ločljivostjo 1920 × 1200, z vhodi in izhodi 4K HDMI ter kompozitnim videom, trikolorni tally pri vsakem zaslonu, waveform z vektorskopom in do 32 lastnih 3D LUT tabel. Nastavitev je mogoča tudi prek omrežja z računalnika. Različica -H podpira izključno HDMI; različica s SDI se imenuje D71 PLUS.

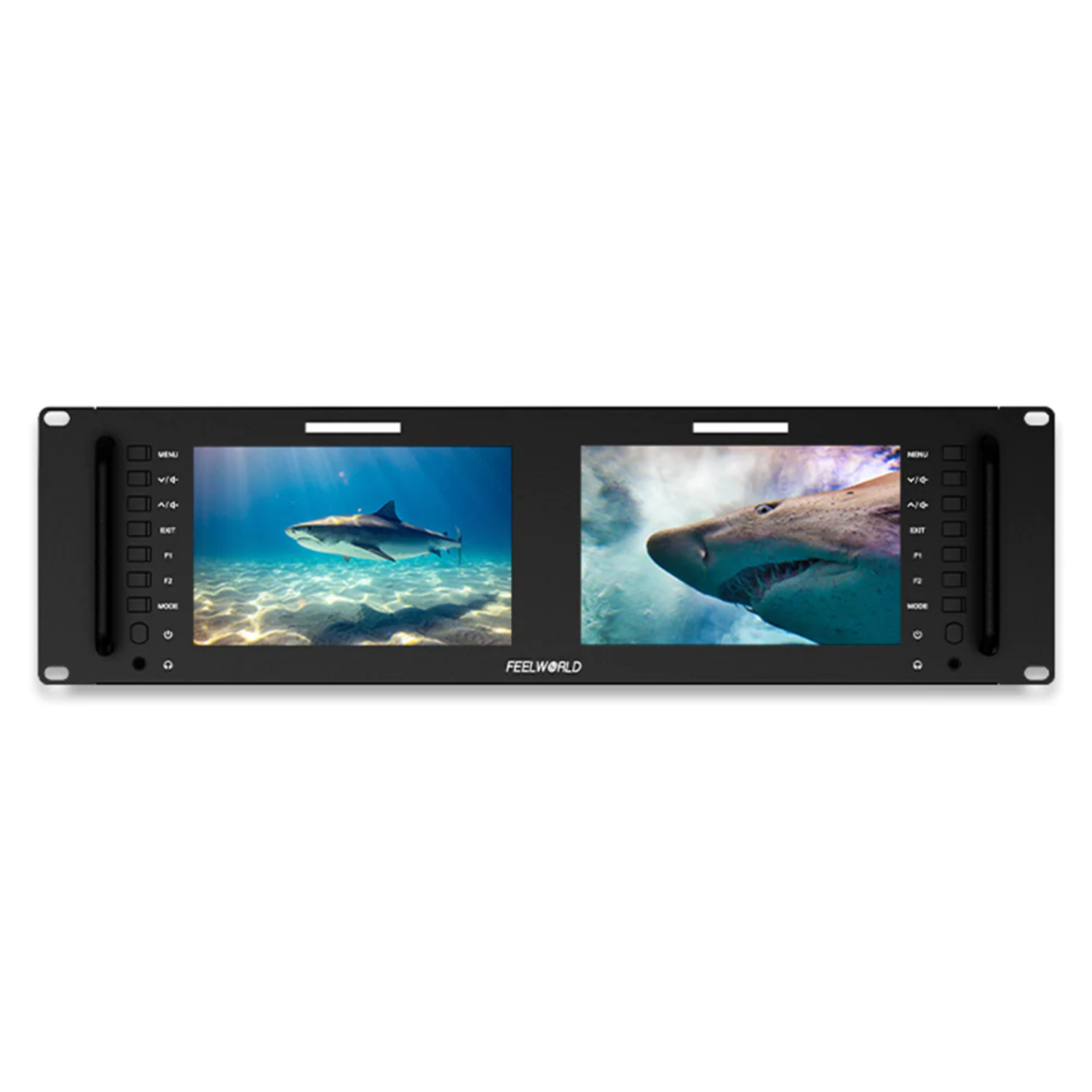

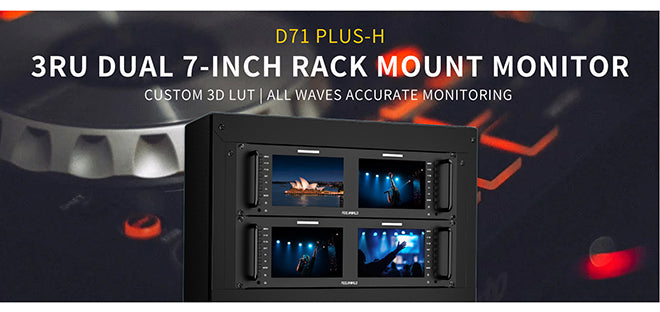

Dva 7-palčna zaslona v eni rack enoti

Višina vgradnje 3U, globina 30,5 mm, dve neodvisni nastavitvi

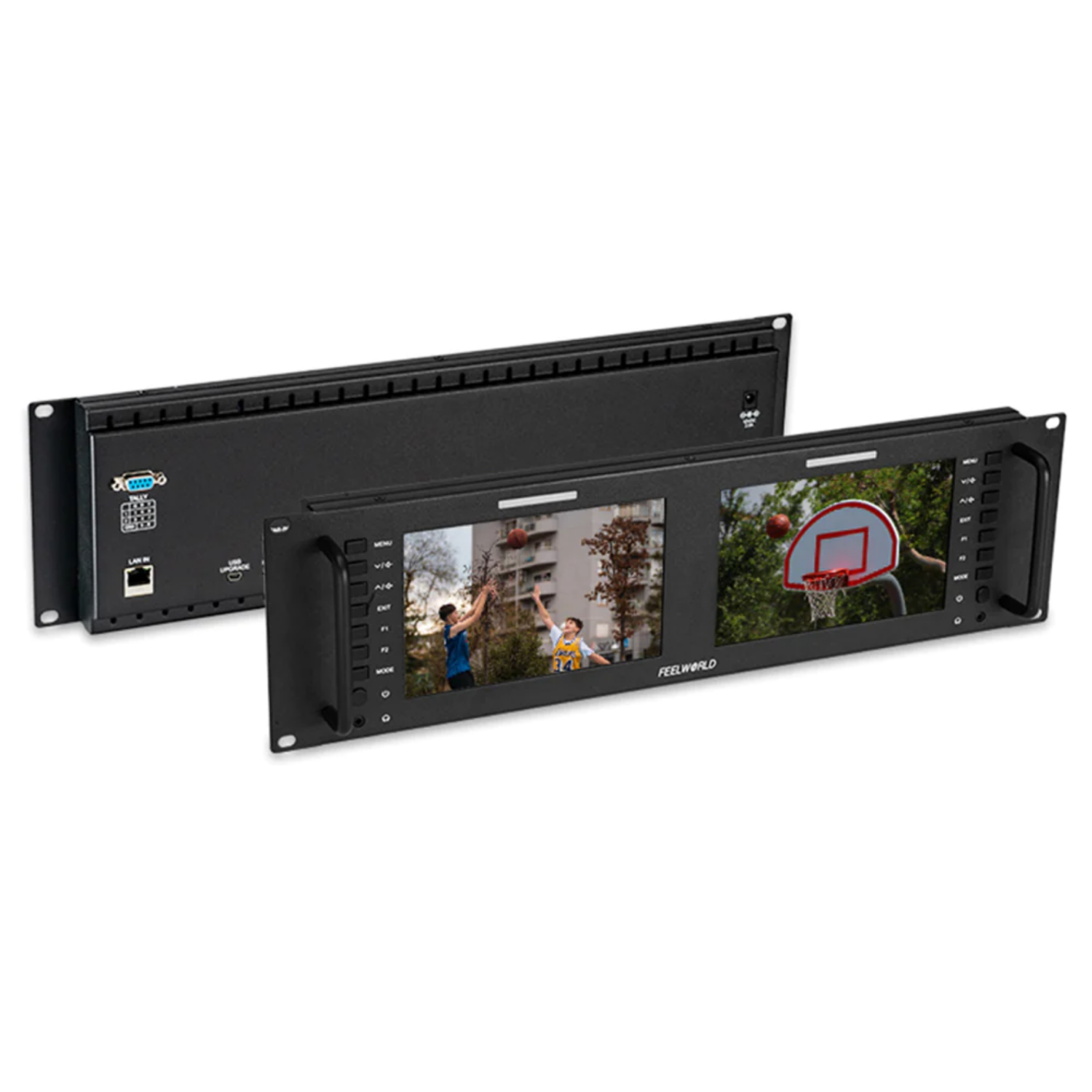

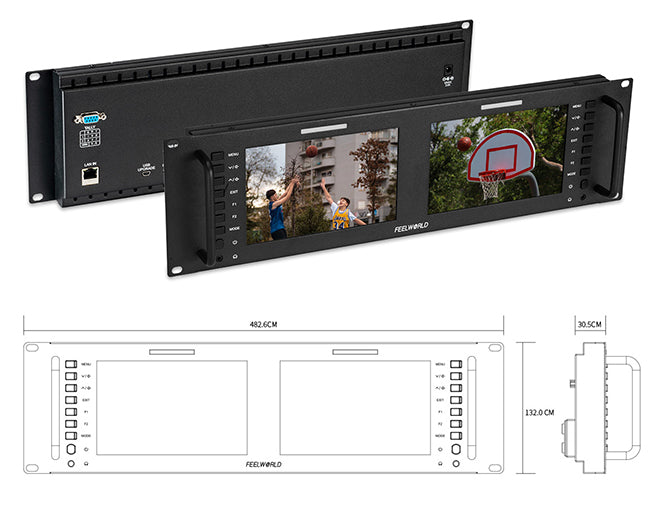

D71 PLUS-H ni monitor za kamero – gre za rack panel za videozid, montažno sobo ali prenosni avto. V kovinskem ohišju z dimenzijami 482,6 × 132 × 30,5 mm sta vgrajena dva 7-palčna IPS zaslona, vsak s svojim vhodom, lastno vrsto gumbov in lastnimi nastavitvami. Na dveh zaslonih tako lahko hkrati spremljate sliko iz dveh različnih kamer.

Višina vgradnje je 3U, kar pomeni, da se panel privije v običajen 19-palčni okvir. Teža 1890 gramov in globina le 30,5 milimetra sta bistvena pri gradnji mobilne režije: v vozilu se upošteva vsak centimeter prostora in vsak dodatni vat toplote.

Full HD-zaslon 1920 × 1200

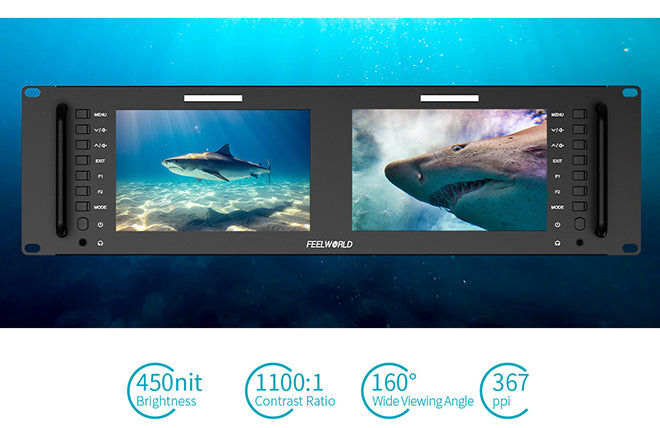

Svetilnost 450 cd/m², kontrast 1100:1, vidni koti 160°

Vsak od dveh IPS-zaslonov ima ločljivost 1920 × 1200 pik v razmerju stranic 16:10 in razmik med pikami 0,07875 milimetra. Barve so zvesto prikazane, slika pa ostaja berljiva tudi pri drobnih strukturah.

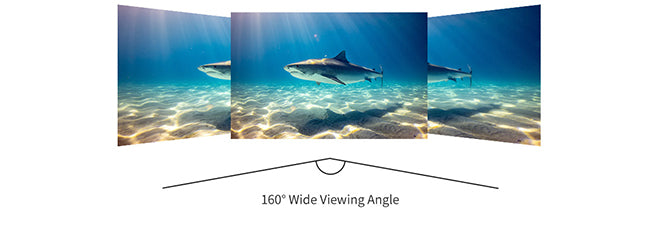

Svetilnost 450 cd/m² in kontrast 1100:1 ustrezata uporabi v zaprtih prostorih – v studiu, montažni sobi ali v prenosnem avtu. Monitor ni primeren za neposredno sončno svetlobo, zato ga proizvajalec tudi ne ponuja za takšno uporabo. Zorni koti znašajo 80° na vsako stran, torej 160° vodoravno in navpično: slika ne spreminja barve, niti če jo gledate s strani ali od zgoraj.

Gumbi za vsak zaslon posebej in trikolorni tally

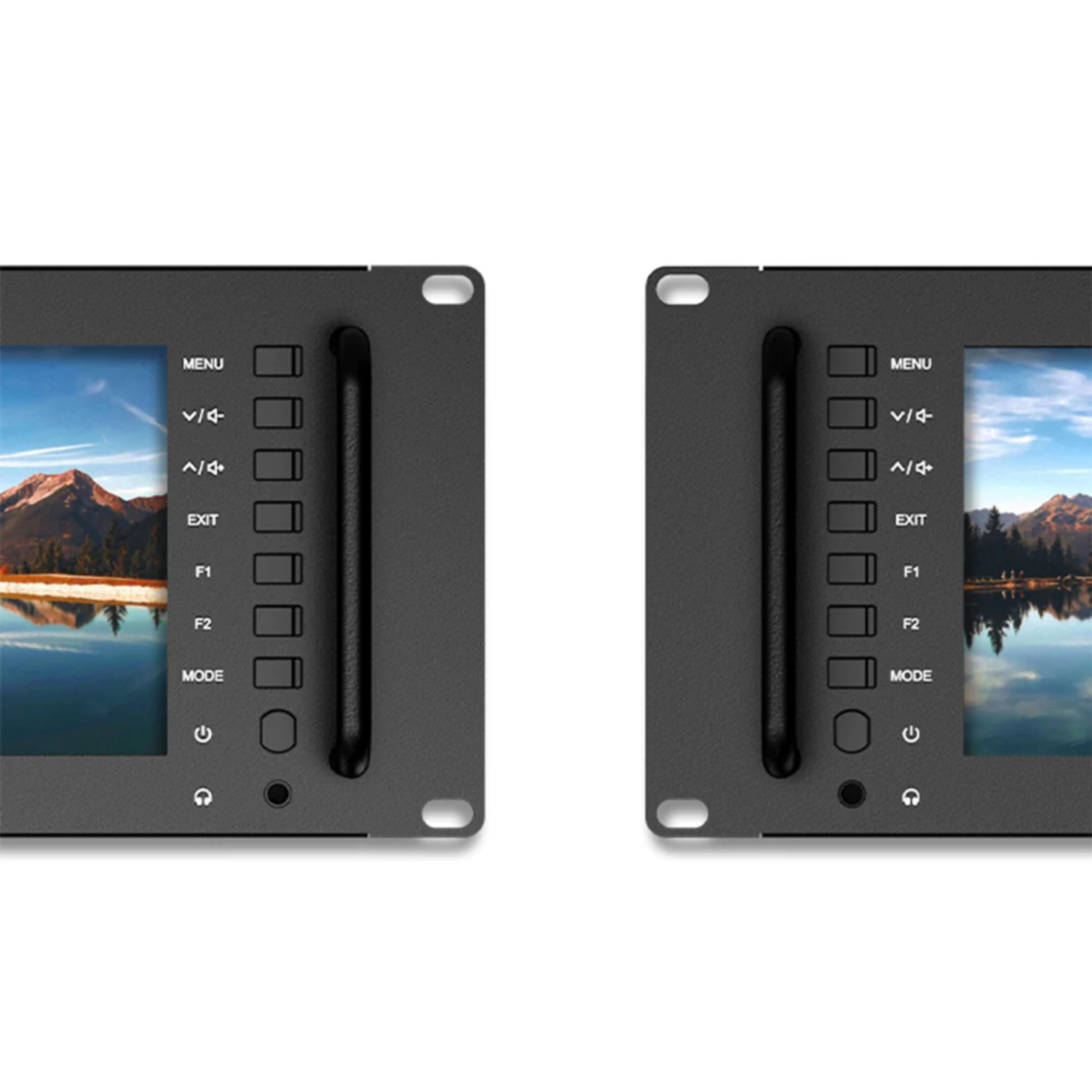

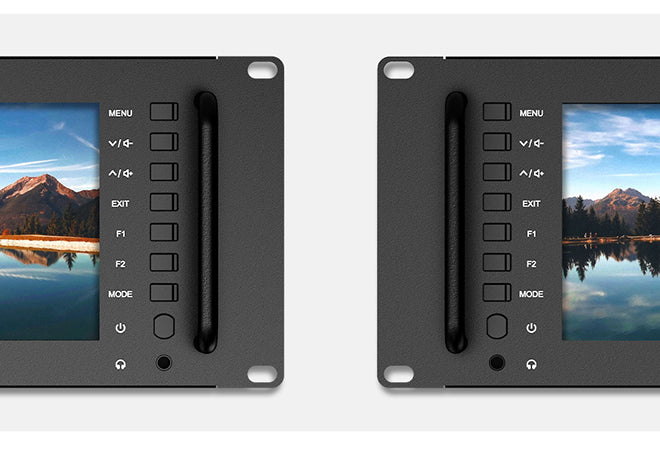

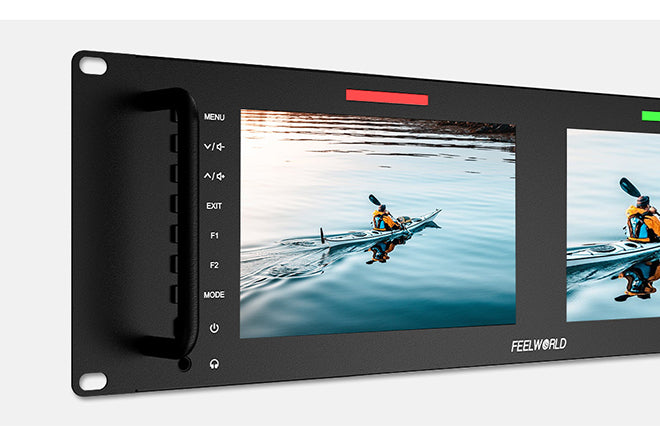

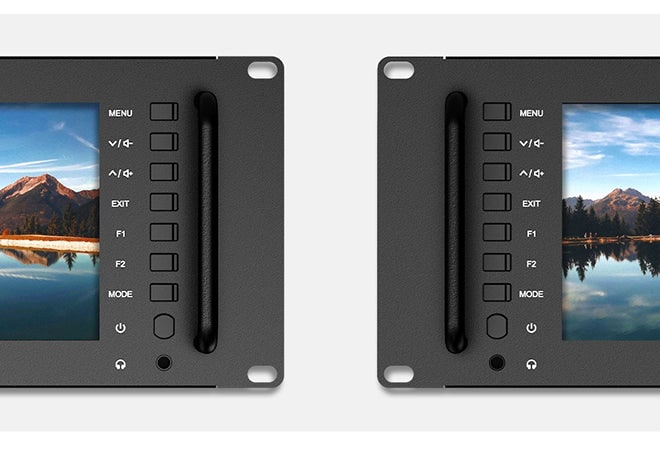

Vsak zaslon ima na sprednji plošči lastno vrsto gumbov: MENU, par puščic za glasnost, EXIT, programirljiva tipka F1 in F2, MODE ter stikalo za vklop/izklop. Tipka F je bližnjica do najpogosteje uporabljanih funkcij, tako da se med delom ni treba prebijati skozi menije.

Pri vsakem zaslonu sveti lasten tally trak v treh barvah – rdeči, zeleni in rumeni. Upravlja se prek priključka DB-9 na zadnji strani, tako da operater ob monitorju ve, katera kamera je v etru in katera je pripravljena, prav tako kot v režijski kabini.

Vhodi in izhodi za vsak zaslon posebej

Samo HDMI in kompozitni video – ta različica podpira izključno HDMI

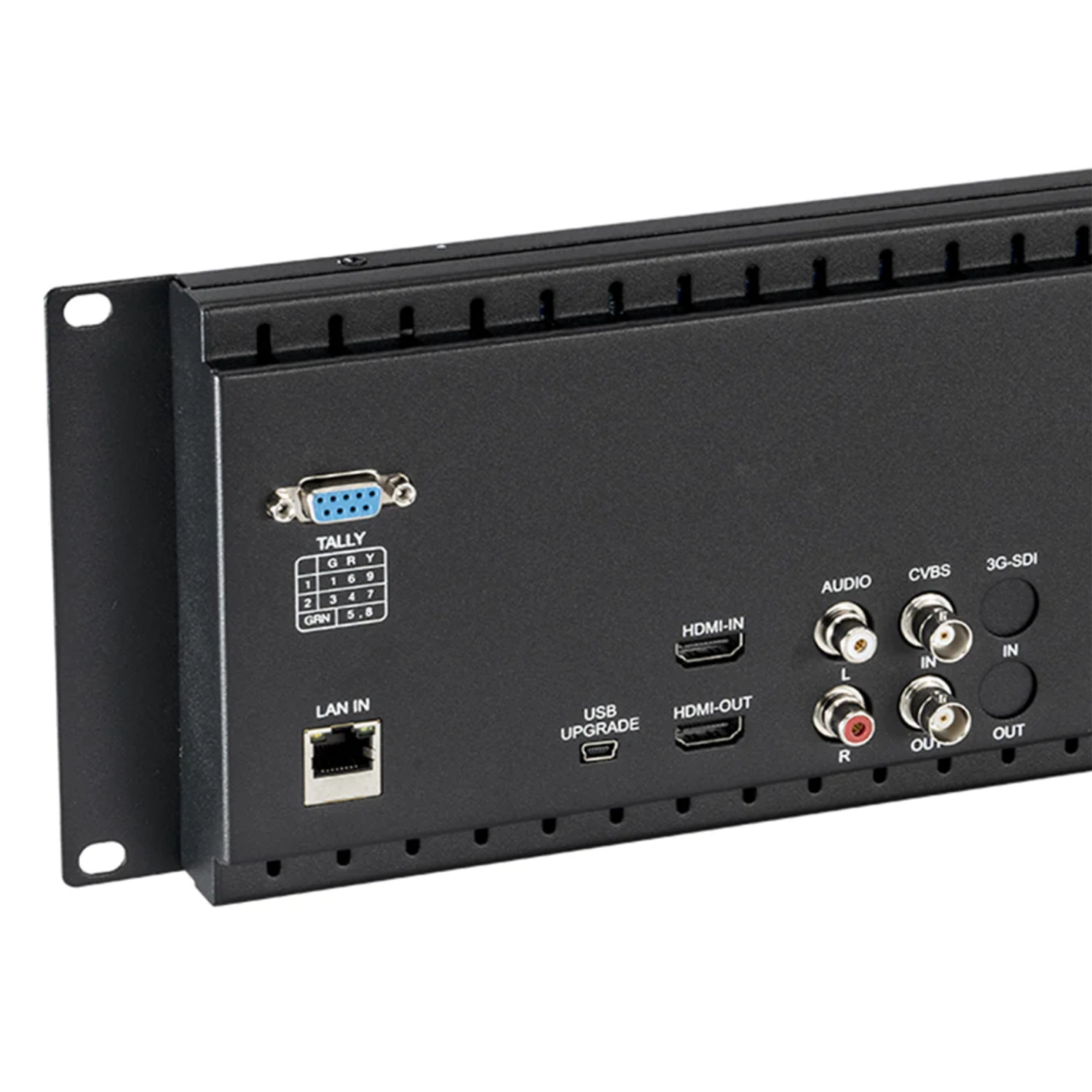

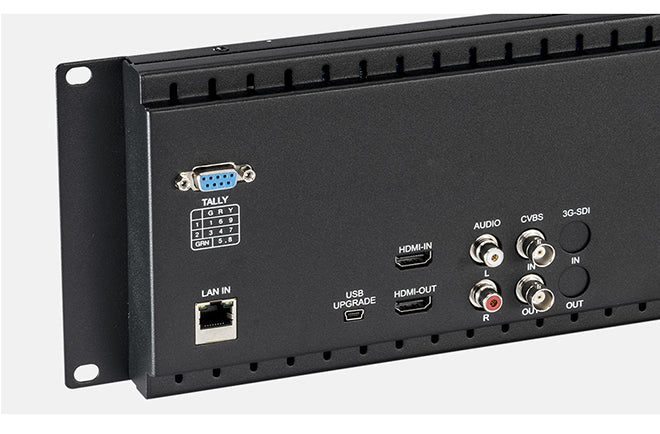

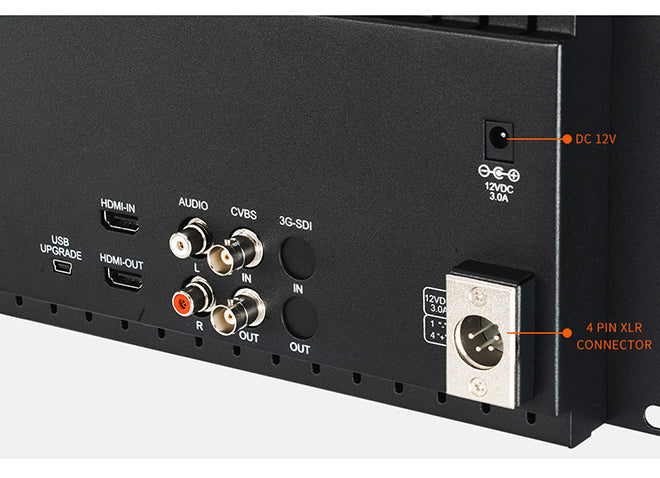

Na zadnji plošči sta za vsak od obeh zaslonov na voljo vhod in izhod HDMI ter vhod in izhod kompozitnega videa (CVBS) na priključkih BNC. Poleg tega sta na voljo še dva RCA-vhoda za zvok L/R in stereo izhod za slušalke.

HDMI vhod sprejema 4K UHD 3840 × 2160 do 30 Hz in DCI 4K 4096 × 2160 pri 24 Hz, poleg tega pa še 1080p do 60 slik na sekundo, 1080i, 720p ter standardne ločljivosti 480i/576i/480p/576p. Kompozitni vhod samodejno prepozna formata PAL in NTSC.

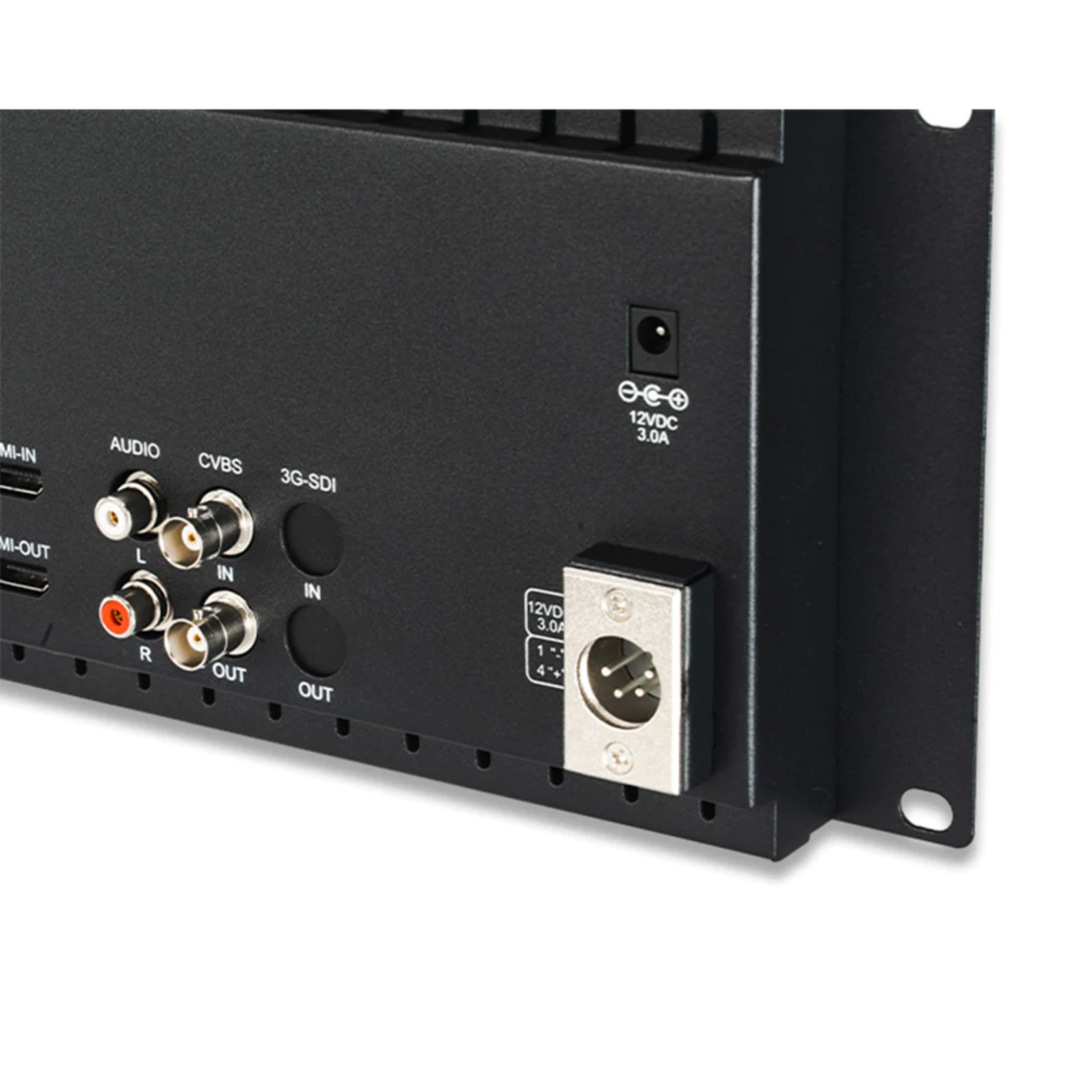

Na fotografijah zadnje plošče opazite sitotisk z napisom 3G-SDI IN in 3G-SDI OUT: ohišje je enako kot pri modelu D71 PLUS, vendar ima različica -H pod tem napisom prazne, zamašene odprtine, priključki pa niso vgrajeni. Kdor potrebuje SDI, bo izbral model D71 PLUS.

Vhodi in izhodi so podvojeni, tako da je mogoče monitor priključiti v verigo: signal se prek njega prenese naprej na naslednji monitor, snemalnik ali v režijsko sobo, ne da bi potrebovali razdelilnik. Napajanje poteka prek koaksialnega priključka DC 12 V ali štiripolnega XLR-priključka, oba v območju od 9 do 24 V.

Nastavljanje prek omrežja, ne prek gumbov

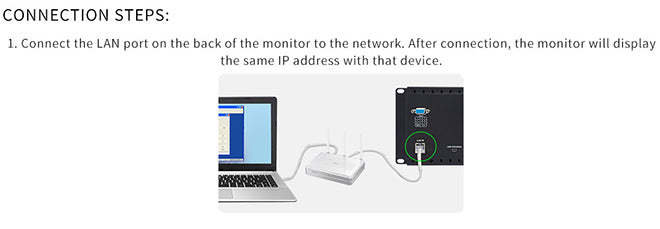

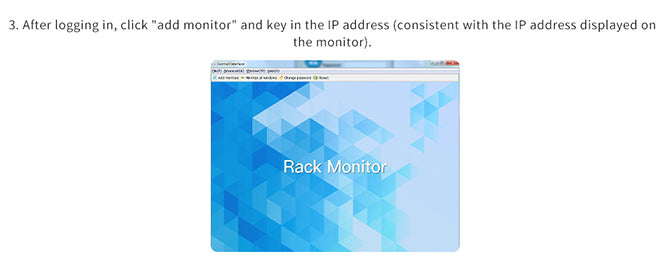

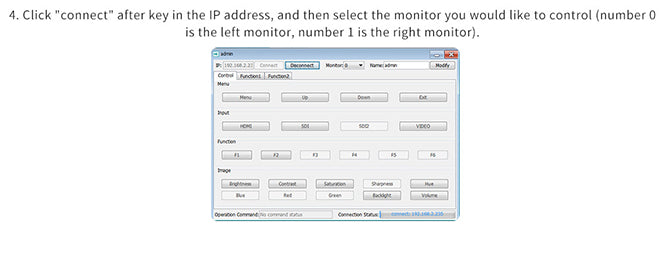

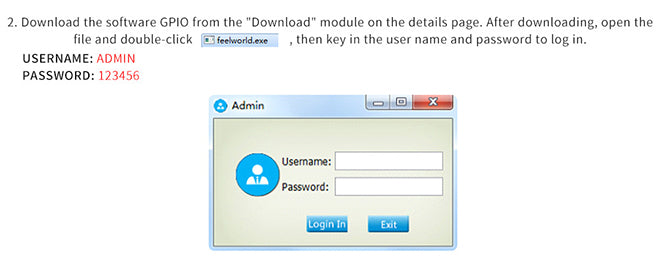

Poleg priključkov za sliko je tudi LAN-vtičnica. Po priključitvi na omrežje se zaslon prijavi s svojo IP-naslovom in ga je mogoče nastavljati z računalnika s programom GPIO, ki ga proizvajalec ponuja za prenos. Po prijavi se monitor doda na podlagi IP-naslova, nato pa se s tipkovnico preklaplja med vhodi ter spreminja svetlost, kontrast, nasičenost, ostrino in osvetlitev ozadja – za vsakega od obeh zaslonov posebej (0 je levi, 1 je desni).

Na steni, kjer je nad seboj pet ali deset zaslonov, to pomeni razliko med minuto in pol ure plezanja po lestvi. Opomba proizvajalca: program deluje v sistemu Windows.

USB-priključek na zadnji strani služi za posodobitev firmware-a in za nalaganje lastnih LUT-tabel s pomnilniškega ključa.

3D LUT in orodja za nadzor slike

Do 32 lastnih tabel .cube s pomnilniškega ključa

Nadzorna plošča ima vgrajen pretvornik iz logaritmičnega profila v Rec.709, poleg tega pa lahko naloži do 32 lastnih tabel v formatu .cube. Datoteke se shranijo v korenski imenik USB-ključa in prenesejo prek adapterja v USB-vtičnico na zadnji strani. Želeni videz tako vidite že med snemanjem, ne šele v montažni sobi.

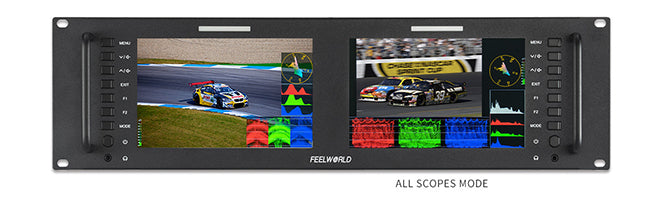

Nabor orodij vključuje waveform (RGB parade, YUV parade, Y parade), vektorskop, histogram svetlosti in RGB, fazo in raven zvoka, peaking, zebro, lažne barve, povečavo, pixel to pixel, oznake okvirja in mrežo devetih polj. Krivulje je mogoče odpreti po eno ali vse naenkrat z enim gumbom v načinu »All Scopes« – takrat nadomestijo samostojni in precej dražji merilni instrument.

Oba zaslona se nastavljata neodvisno, tako da lahko na enem teče čista slika, na drugem pa analiza signala iz iste kamere.

Kje se z njim dela

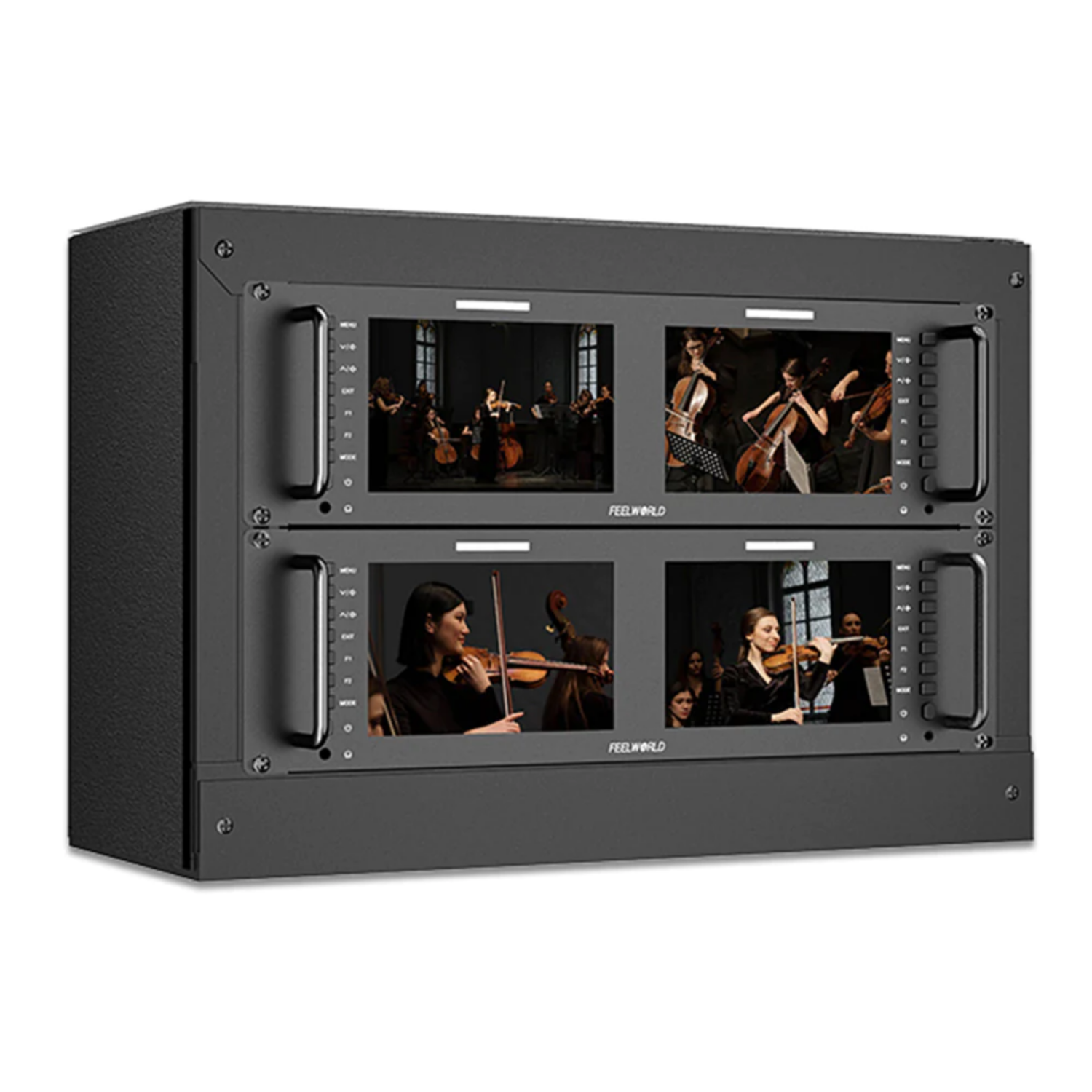

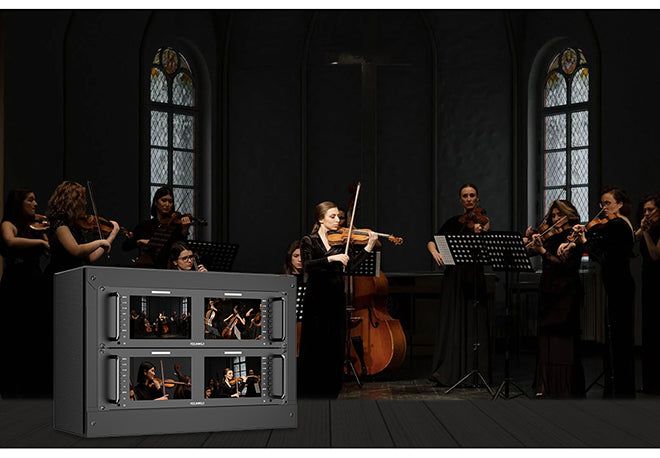

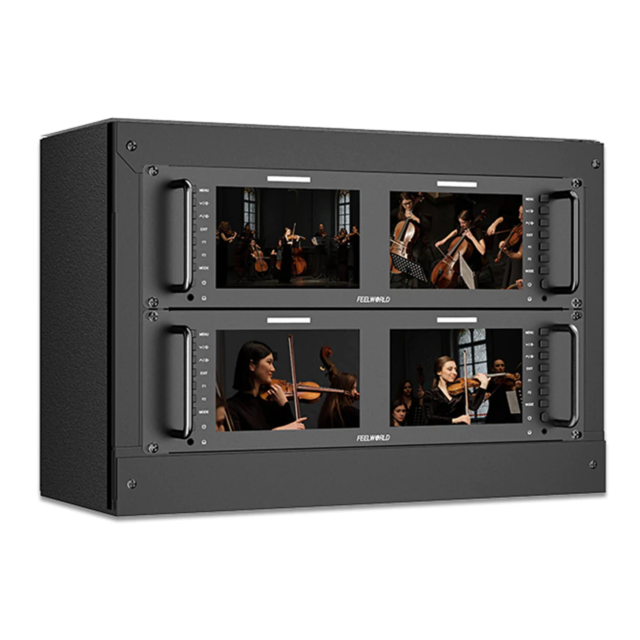

V režijski sobi so zasloni nameščeni eden nad drugim in omogočajo hkratno spremljanje številnih kamer; vgrajeni indikator pa ves čas prikazuje, kaj je na sporedu in kaj se snema.

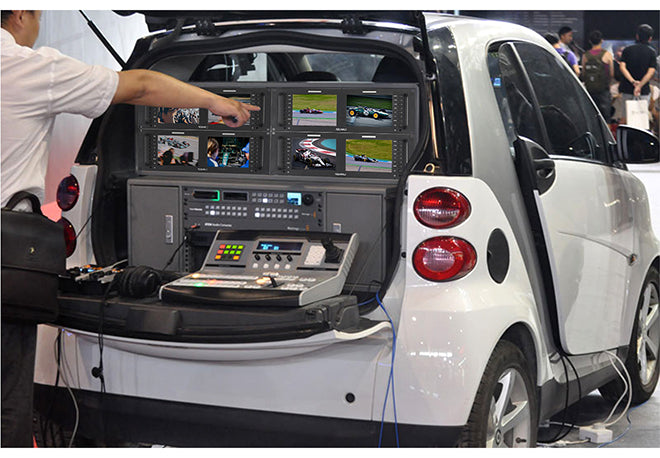

V mobilnem prenosnem avtu sta ključna prostor in toplota. D71 PLUS-H je plitek, lahek in porabi največ 21 W, zato se prilega v okvir, kjer bi globlji monitor oviral. Poleg oddajanja je primeren tudi za postprodukcijo, na snemalnem prizorišču, za prenose koncertov in v prenosnih studijih, ki se prevažajo z letalom.
