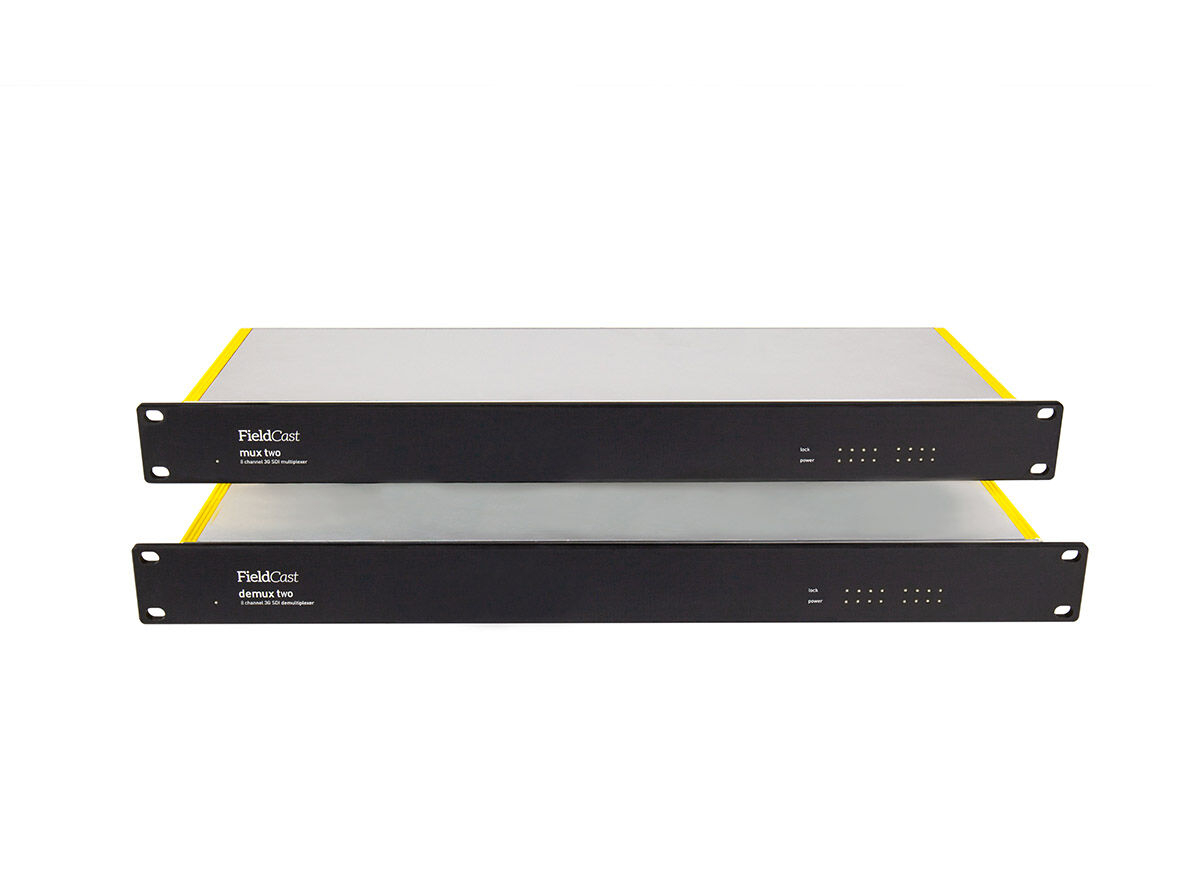

FieldCast Mux/Demux Two 12G Plus (8xSDI in/out + Ethernet over one fiber strand)

Mux/Demux Two 12G Plus vam omogoča prenos osmih kanalov videoposnetkov 12G SDI in polno obojestranskega 1Gb etherneta prek samo enega optičnega vlakna. Razpoložljivost se pričakuje konec leta 06/07 2025.

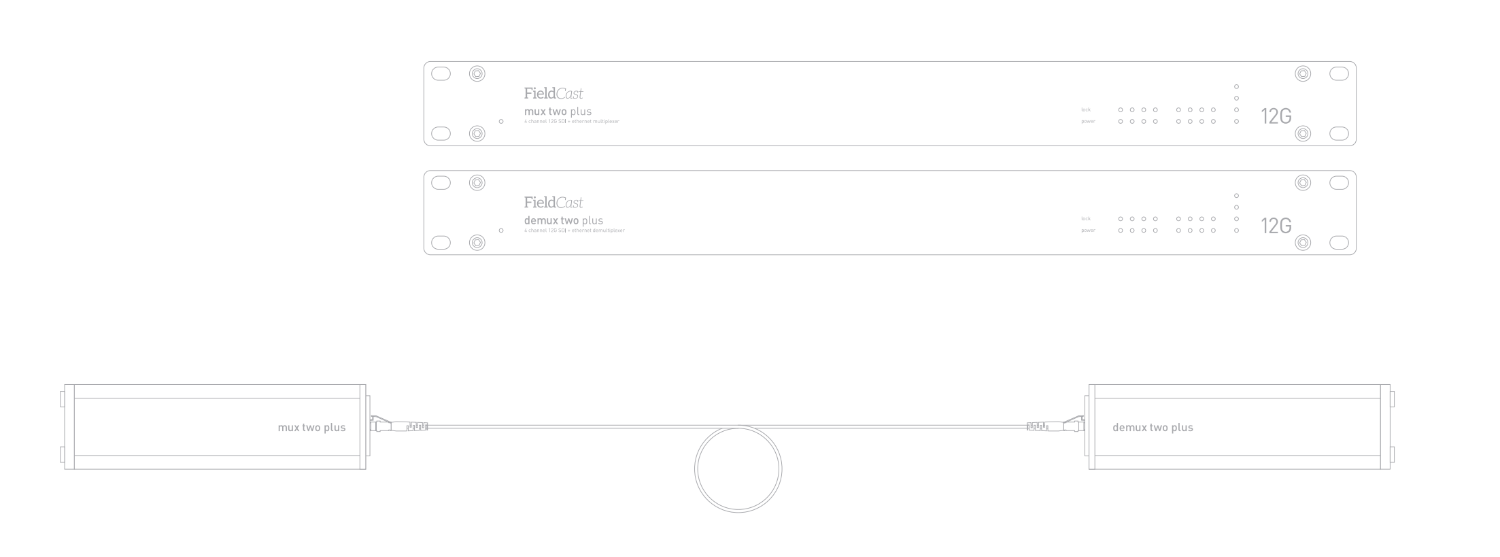

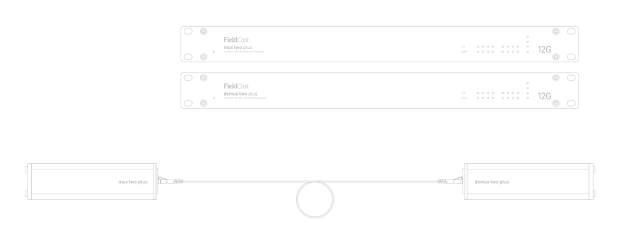

Če vaša infrastruktura omogoča le eno simpleksno vlakno, vam Mux/Demux Two Plus preprosto omogoča, da prevzamete ves promet. Če pa želite za dogodke v živo položiti čim manj kablov, lahko naprava prenese vse podatke od točke A do točke B z uporabo samo enega vlakna. Vsi video signali 12G ohranijo popolno celovitost podatkov - kar pride noter, pride ven nespremenjeno. Povezava Ethernet se obnaša enako kot običajen kabel Cat5.

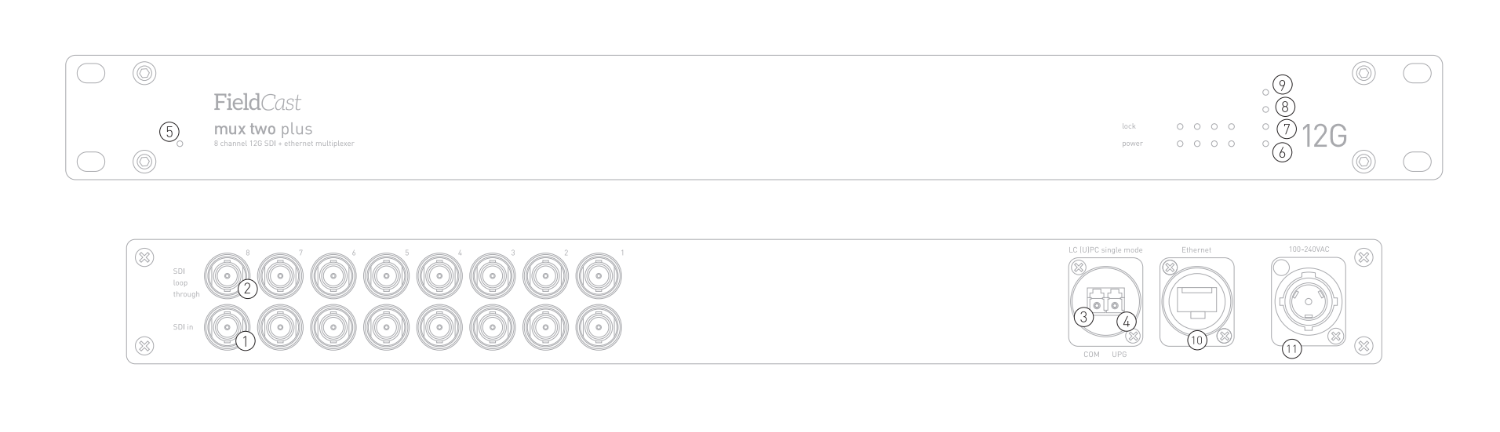

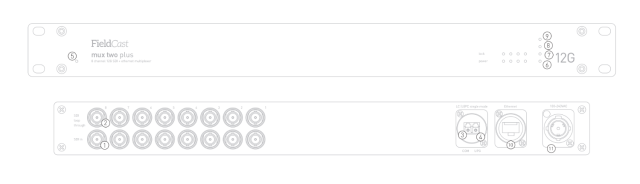

Mux Two Plus 12G

• 8-kanalni vhod SDI v 1-kanalni optični izhod (multiplekser) ter optični podaljšek 1Gb Ethernet
• Zasnova: aluminij, velikost 1U (rack)
• 8 vhodnih kanalov SDI 12G (11,88 Gb/s), vsak z izhodom SDI z zanko
• Tehnologija optičnih vlaken: 9/125 enomodna
• 75 ohmska povezljivost BNC
• Združljivost s standardi SMPTE: 259M, 344M, 292M, 424M, ST 2081, ST 2082
• Podpira standarde SD, HD in UHD do 2160p@60
• En enoplastni optični kanal LC (COM) za signale SDI in Ethernet
• En enoplastni optični kanal LC za nadgradnjo (UPG)
• Ethernet protokol: IEEE 802.3U, IEEE 802.3z, 1000Base-Tx/Fx
• Priključek UTP RJ-45 za ethernet (polni/polni dupleks)
• Sprednja plošča: črna, z 2 mm belimi indikatorji LED
• Indikacije: napajanje, aktivnost modula, vhodni signali, TP/LNK in 1Gb
• Poraba energije: < 40 W
• Lastna tehnologija hibridnega multipleksiranja WDM za zelo majhno razpršitev
• Najmanjša razdalja med enotama Mux in Demux: > 10 km za vse valovne dolžine
• Vhodno napajanje: 110-240 VAC s priključkom PowerCon
• Dimenzije: 482 (š) x 155 (d) x 43 (v) mm
• Teža: 1800 gramov
• Priložena sta priročnik in napajalni kabel

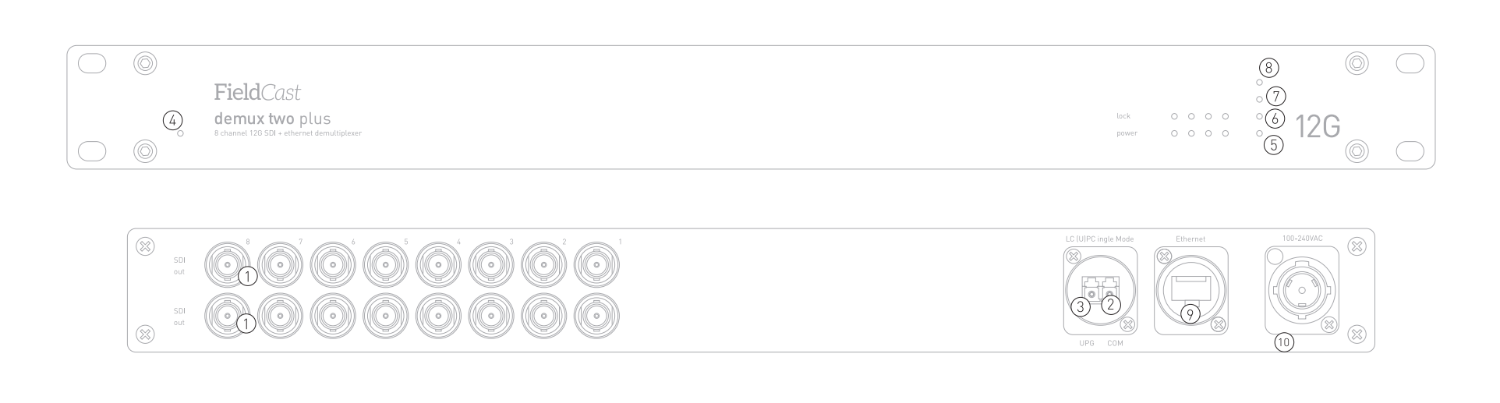

Demux Two Plus 12G

• Demultipleksor: 1 optični vhod → 8 izhodnih kanalov SDI ter optični podaljšek 1Gb Ethernet
• Zasnova: aluminij, velikost 1U (rack)
• Tehnologija optičnih vlaken: 9/125 enomodna
• 8 kanalov SDI 12G (11,88 Gb/s) z dvojnim izhodom SDI
• 75-ohmska povezava BNC
• Združljivost s standardi SMPTE: 259M, 344M, 292M, 424M, ST 2081, ST 2082
• Podpora za standarde SD, HD in Ultra HD do 2160p@60
• En optični kanal LC z enim načinom (U)PC (COM) za vse signale SDI in Ethernet
• En optični kanal LC z enim načinom (U)PC za nadgradnjo (UPG)
• Ethernet protokol: IEEE 802.3U, IEEE 802.3z, 1000Base-Tx/Fx
• Priključek UTP RJ-45 za ethernet (polni/polni dupleks)
• Sprednja plošča: črna, z 2 mm indikatorji LED
• Indikatorji LED: napajanje, aktivnost modula, vhodni signal, TP/LNK in 1Gb
• Poraba energije: < 40 W
• Lastna tehnologija hibridnega multipleksiranja WDM za zelo majhno razpršitev
• Najmanjša razdalja med enotama Mux in Demux: > 10 km za vse valovne dolžine
• Vhodno napajanje: 110-240 VAC s priključkom PowerCon
• Dimenzije: 482 (š) x 155 (d) x 43 (v) mm
• Teža: 1780 gramov
• Priložena sta priročnik in napajalni kabel
