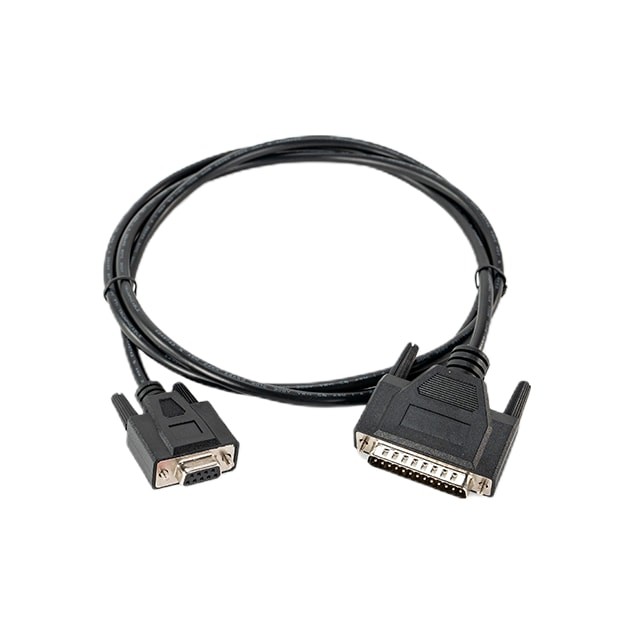

Hollyland HL-TCB05 kabel tally DB25 moški – DB9 ženski

Kabel tally Hollyland HL-TCB05 poveže video mešalnik s postajo tally sistema Hollyland Wireless Tally System. Moški priključek DB25 sodi v vhod Tally (DB25) postaje, na drugem koncu je priključek DB9 ženski za izhod tally mešalnika. Namenjen je video mešalnikom Sony MCX-500. Prek DB25 sistem podpira do 12 kamer.

Brezžični sistem tally od video mešalnika potrebuje le en podatek: katera kamera je v programu in katera v predogledu. Ta kabel ga prenese s priključka DB9 ženski na mešalniku v postajo tally, ta pa ga po radiu pošlje lučkam tally na kamerah do 800 m daleč.

Tally od mešalnika do postaje

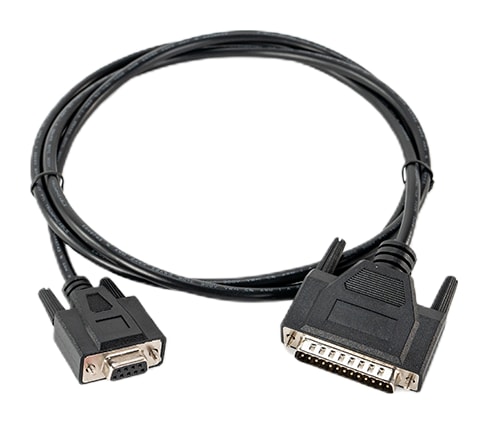

Originalni kabel Hollyland s priključkoma DB25 moški – DB9 ženski za Wireless Tally System.

DB25 → DB9Wireless Tally Systemdo 12 kanalovPGM / PVW

Kako se poveže

Moški DB25 v vhod Tally (DB25) postaje tally, DB9 ženski v izhod tally video mešalnika. Postaja nato stanje PGM in PVW brezžično pošlje lučkam tally.

Za te video mešalnike

Sony MCX-500.

Učenje zaporedja

Vrstni red tipk PGM in PVW se postaja tally nauči sama, ročno dodeljevanje kanalov odpade.

Povezava: video mešalnik → postaja tally → lučke tally

Kabel tally vodi signal z izhoda tally video mešalnika v postajo tally. Ob prvi povezavi postaja z učenjem zaporedja ugotovi, katera tipka PGM in PVW na mešalniku pripada kateri kameri – zaporedoma pritisnete tipke, ki jih zahteva zaslon postaje.

Vhod Tally (DB25) na postaji tally

Moški priključek DB25 sodi v vhod Tally (DB25) na zadnji plošči postaje tally, ki je izveden kot ženski DB25. Poleg njega ima postaja vhod tally RJ45, prehodna vrata RJ45 za video mešalnik, napajanje DC in dva antenska priključka TNC.

Do 12 kanalov prek DB25

Vhod DB25 podpira največ 12 kanalov dvobarvnega tallyja, vhod RJ45 do 16. Vsako lučko tally z izbirnim kolescem dodelite kameri; rdeče prikazuje program (PGM), zeleno predogled (PVW).
