Manfrotto Repro Arm with Double Camera Attachment

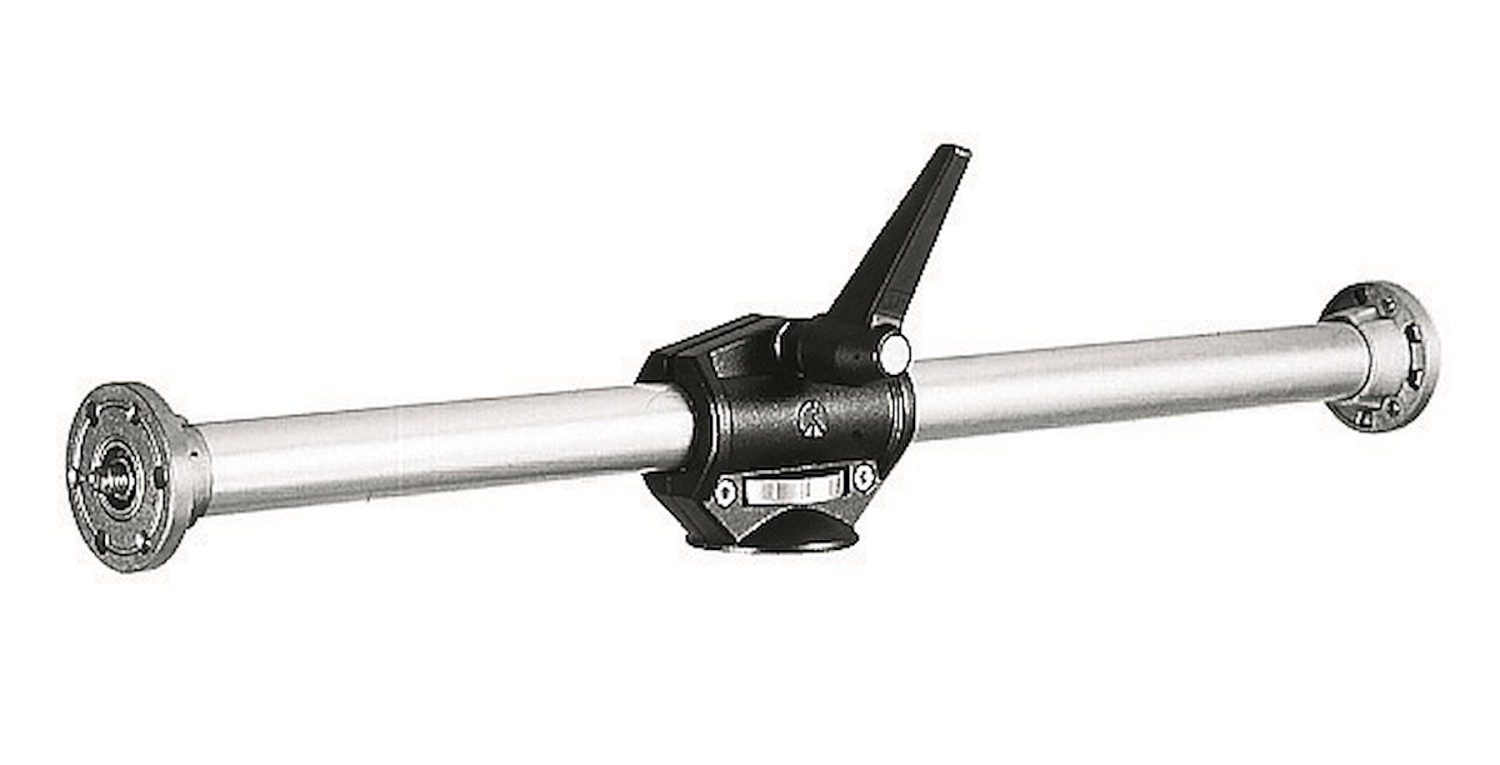

Manfrotto 131D je kromirana prečna roka dolžine 60 cm za namestitev dveh stativnih glav na obeh koncih skupne opore. Uporabna je za reprodukcijsko fotografijo, makro in sestave za zajemanje z več zornih kotov. Osrednji nosilec ima notranji navoj 3/8″ za združljiv stativni steber s ploščo premera 60 mm. Palico lahko vodoravno pomikate in vrtite okoli njene osi, nato pa položaj zaklenete z osrednjo ročico. Roka tehta 1,2 kg; glave, fotoaparati in nosilni stativ se izberejo posebej.

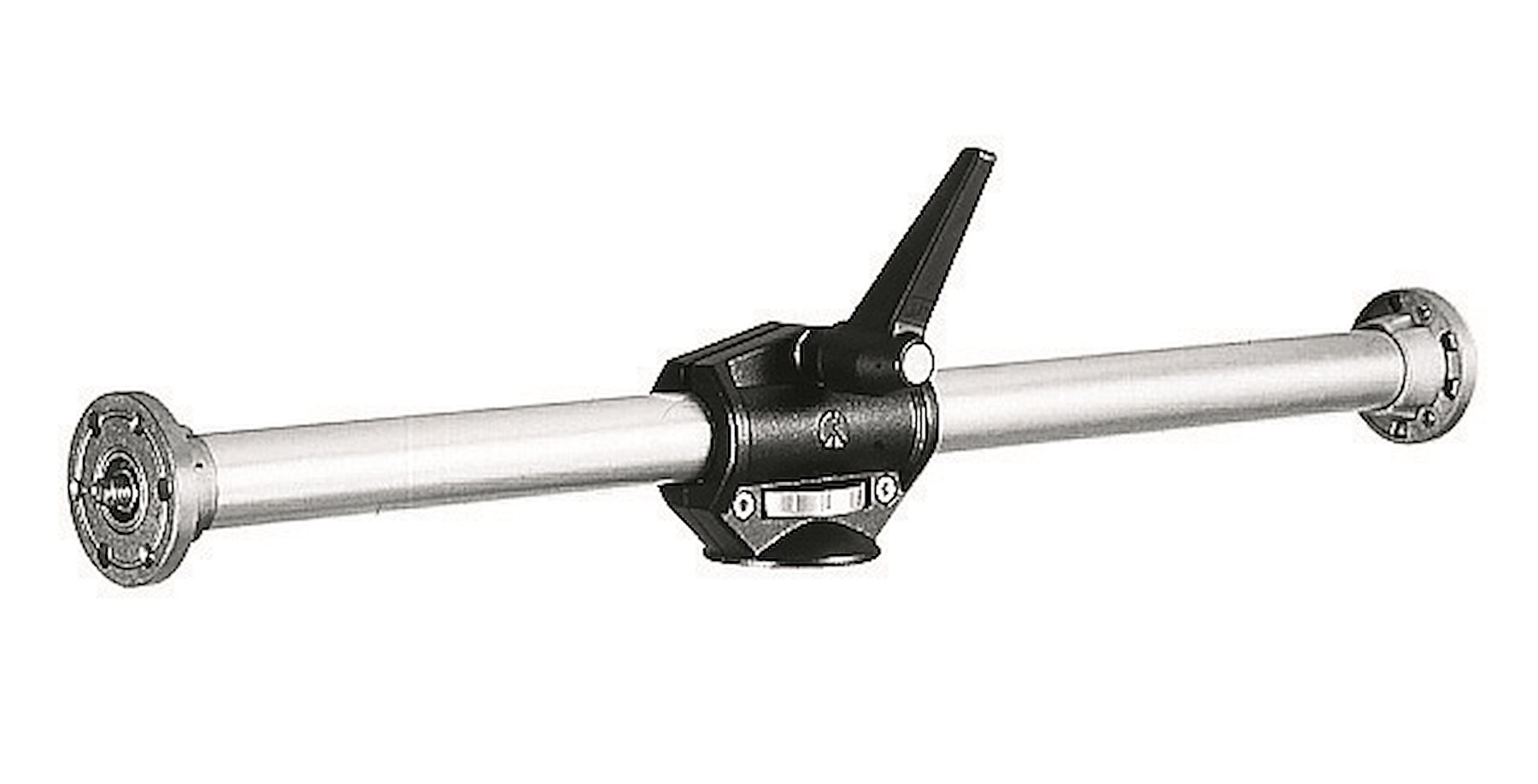

MANFROTTO 131D

Dve glavi na eni roki

Dve stativni glavi namestite na konca 60 cm dolge prečne roke. S pomikanjem in vrtenjem palice pripravite reprodukcijski ali makro sestav.

60 cm1,2 kg3/8″

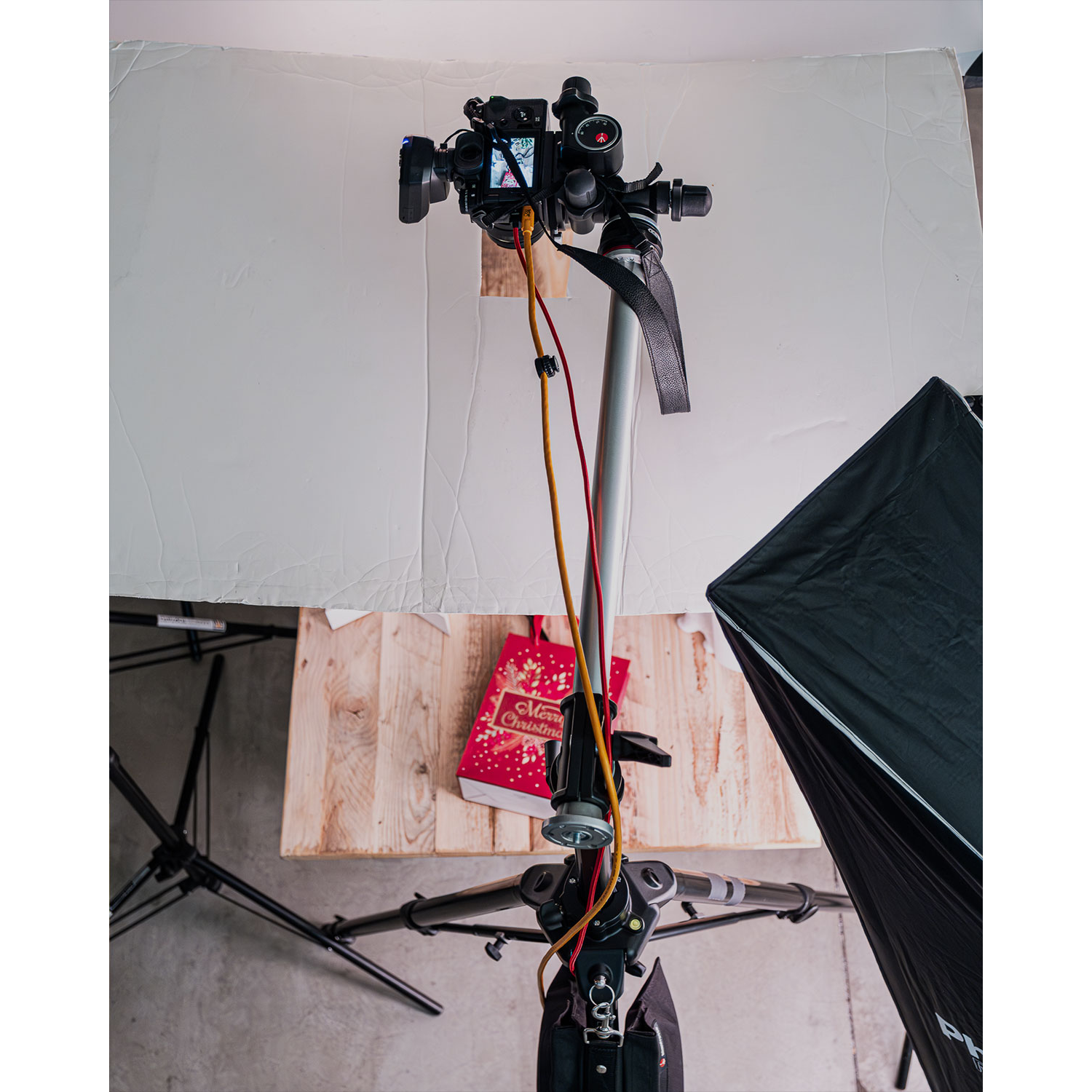

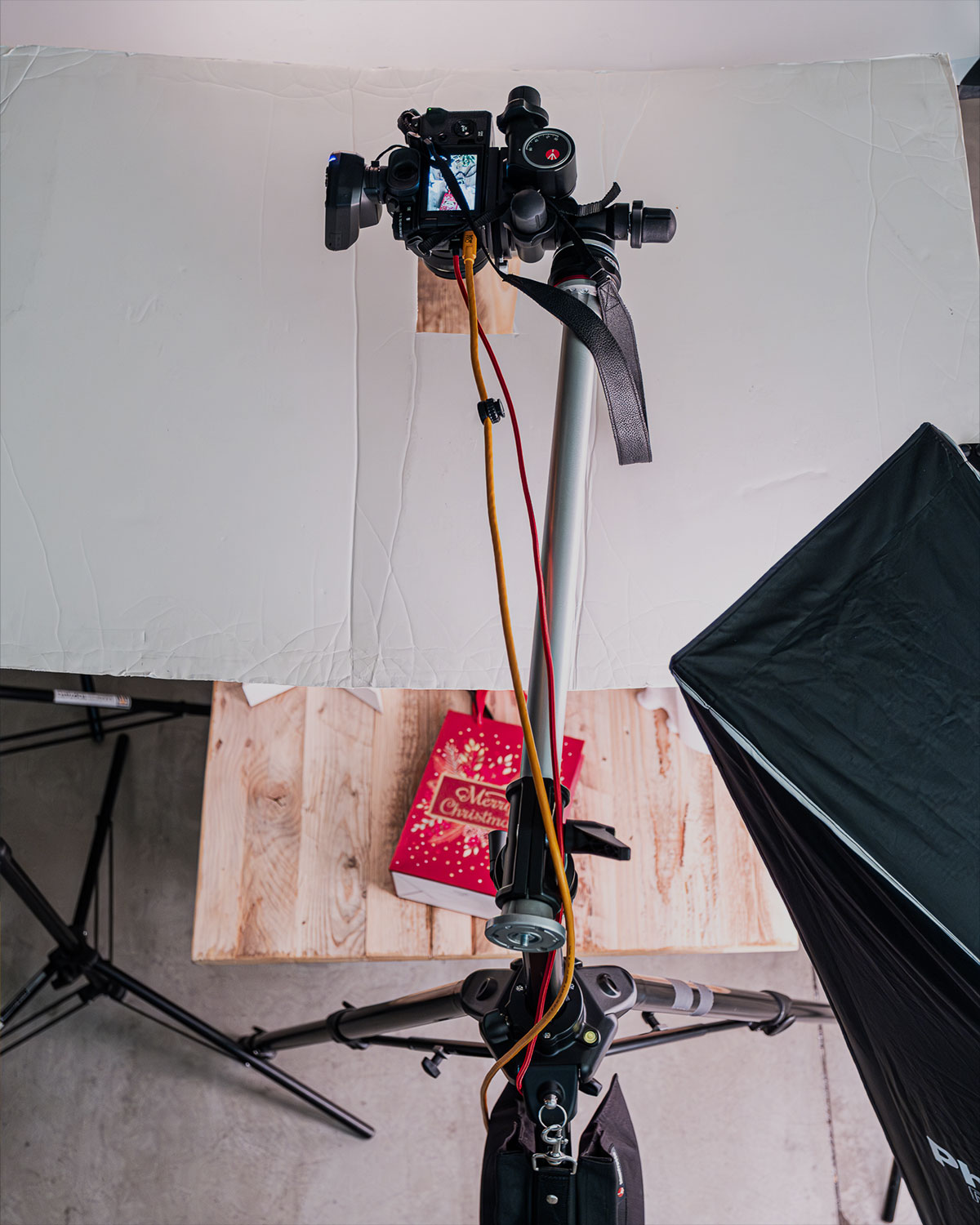

Delo nad motivom

Proizvajalec prikazuje kromirano roko 131D s fotoaparatom nad motivom pri fotografiranju od zgoraj. Roka tako omogoča postavitev fotoaparata zunaj osi stativnega stebra. Prikazani fotoaparat, glava, sistem MOVE, luči in stativ niso priloženi.

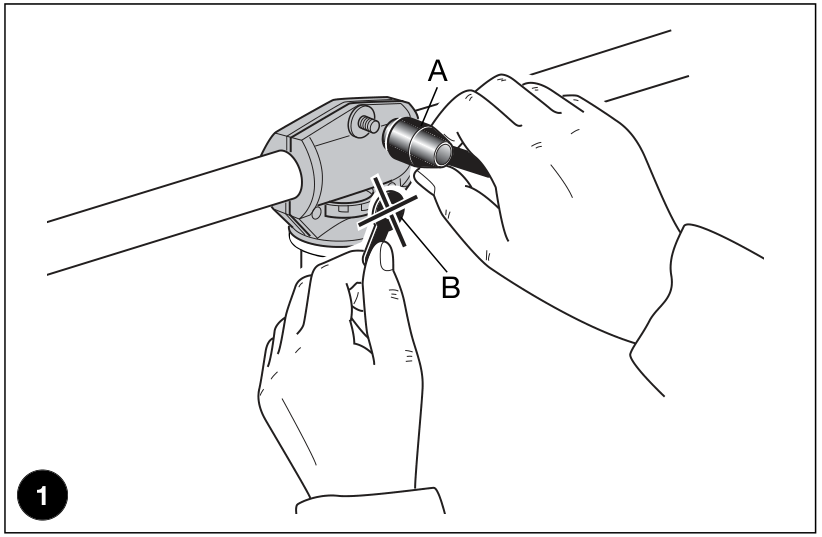

Namestite zaporno ročico

Roka je dobavljena z odstranjeno ročico A. Odstranite transportni jeziček B in namestite ročico po sliki 1. Zaskočno ročico lahko pozneje izvlečete in premaknete v drug položaj brez sprostitve zapore.

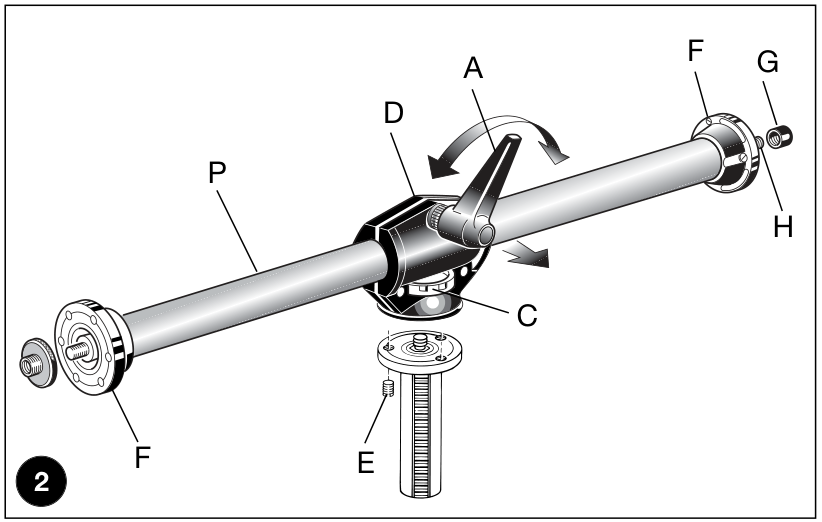

Pomikajte in vrtite palico

Osrednji nosilec D namestite na pritrdilni vijak združljivega stativa in zategnite kolesce C. Sprostite ročico A za vodoravni pomik palice P in vrtenje okoli njene osi; po nastavitvi ročico A znova zategnite.

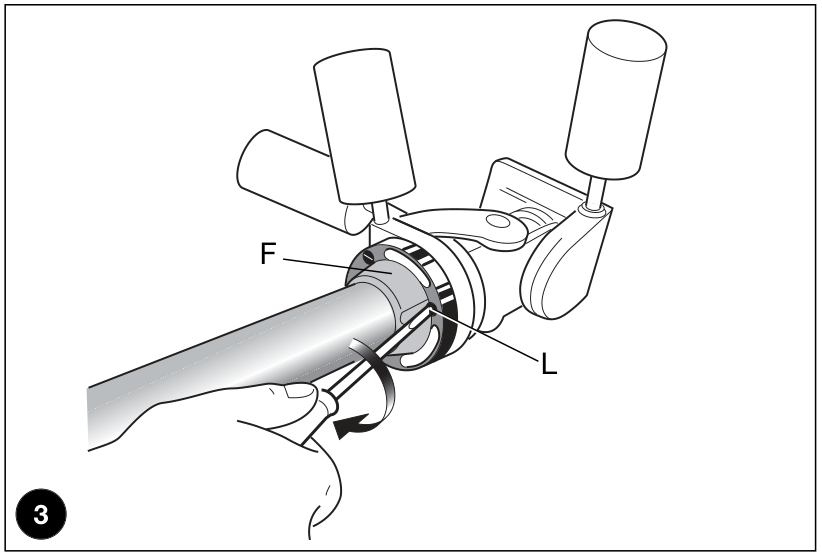

Pritrdite vsako glavo

Z vsake končne plošče F odstranite pokrovček G in združljivo glavo privijte na zunanji vijak 3/8″ z oznako H. Z majhnim izvijačem zategnite tri varovalne vijake L, ki pritrdijo glavo; ne zategujte premočno.

Prilagodite priključek

Na eni končni plošči je nameščen odstranljiv adapter Manfrotto 088LBP. Ko ga odvijete, dobite zunanji navoj 1/4″ za naprave z ustreznim notranjim navojem. Pred odstranitvijo nameščene glave najprej sprostite vse tri varovalne vijake in šele nato odvijte glavo.

Izberite ustrezen nosilni stativ

Uporabite združljiv stativ z največjo nosilnostjo nad 6 kg in ploščo premera 60 mm. Ta zahteva se nanaša na nosilni stativ, ne na nazivno nosilnost roke. Preverite težo, ravnotežje in omejitve vseh delov celotnega sestava. Glave, fotoaparati in stativ niso priloženi.
