Skaarhoj GPI sprožilci za SDI Tally

SDI-GPI Link pretvarja kontaktne sprožilce GPI v tally v signalu SDI za kamere Blackmagic Design. Vhodi 1–8 prižgejo rdeči tally kamer 1–8, vhodi 9–16 zeleni tally predogleda. Ostale podatke CCU prepušča nespremenjene.

SKAARHOJ SDI-GPI Link podatke tally iz kontaktnih vhodov GPI vstavi v signal SDI, ki gre v kamere Blackmagic Design. Tovarniško je nastavljen za kamere z ID 1–8: sklenitev vhoda 1–8 z maso prižge rdeči tally ustrezne kamere, vhodi 9–16 na istem priključku DB25 pa upravljajo zeleni tally predogleda. Drugačno razporeditev, na primer le rdeči tally za kamere 1–16, preprosto nastavite v spletnem vmesniku.

Tally iz GPI naravnost v SDI

16 kontaktnih vhodov, pretvorjenih v tally kamer Blackmagic Design v povratnem signalu SDI.

16 vhodov GPITally v 3G-SDIOptično izolirani vhodiSpletna nastavitevUniSketch OS

Kontakti namesto programiranja

Vhodi GPI so izvedeni z optičnimi izolatorji in se sprožijo s sklenitvijo na maso (GND). Na priključek DB25 lahko tako priključite praktično katero koli mešalko ali napravo s kontaktnim izhodom.

Spremeni le tally

Vhod SDI povežete z virom povratnega signala za kamere, navadno s programskim izhodom, ki lahko nosi tudi podatke CCU iz mešalke ATEM, krmilnika SKAARHOJ RCP ali Blackmagic Arduino Shielda. SDI-GPI Link vse podatke CCU prepusti in prepiše le tally.

Tudi kamere v Ultra HD

Programski signal je lahko v drugem formatu kot kamere. Protokol kamere se pošlje prek signala HD, zato lahko uporabljate tudi kamere v Ultra HD.

Tally za kamere Blackmagic brez ATEM

SDI-GPI Link prinese signalizacijo tally v kamere Blackmagic Design tudi v postavitvah, kjer mešalka tallyja ne pošilja po SDI. Dovolj so kontaktni izhodi in en kabel SDI.

Tovarniška nastavitev

Vhodi 1–8 rdeči tally kamer 1–8, vhodi 9–16 zeleni tally predogleda.

Preprosta sprememba

Dodelitev vhodov kameram in barvam nastavite v spletnem vmesniku.

Široka podpora formatov

Formati HD 720p, 1080i in 1080p do 60 sličic na sekundo.

Popolna povezljivost

Ethernet, 12 V DC, Micro-USB, vhod in izhod 3G-SDI ter DB25.

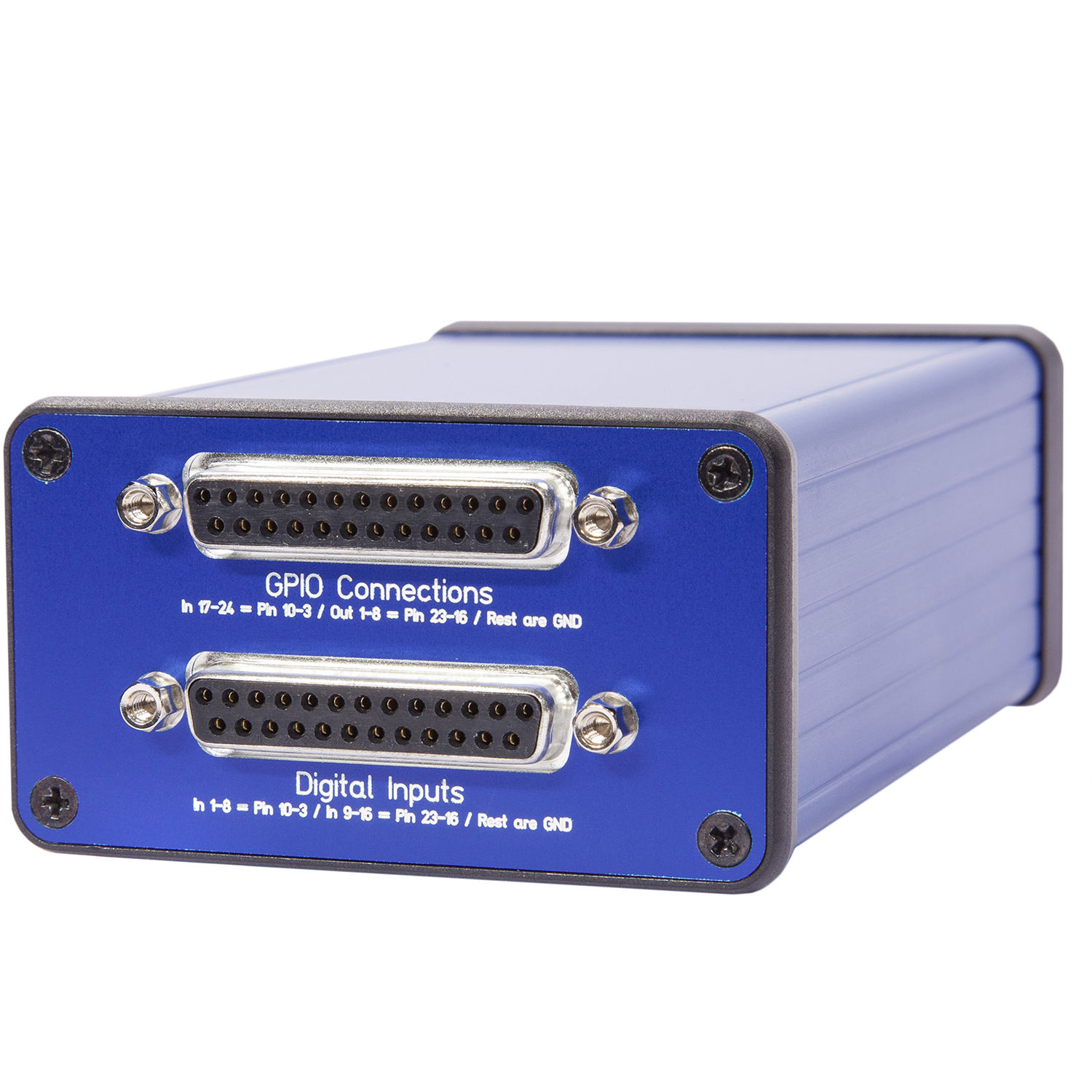

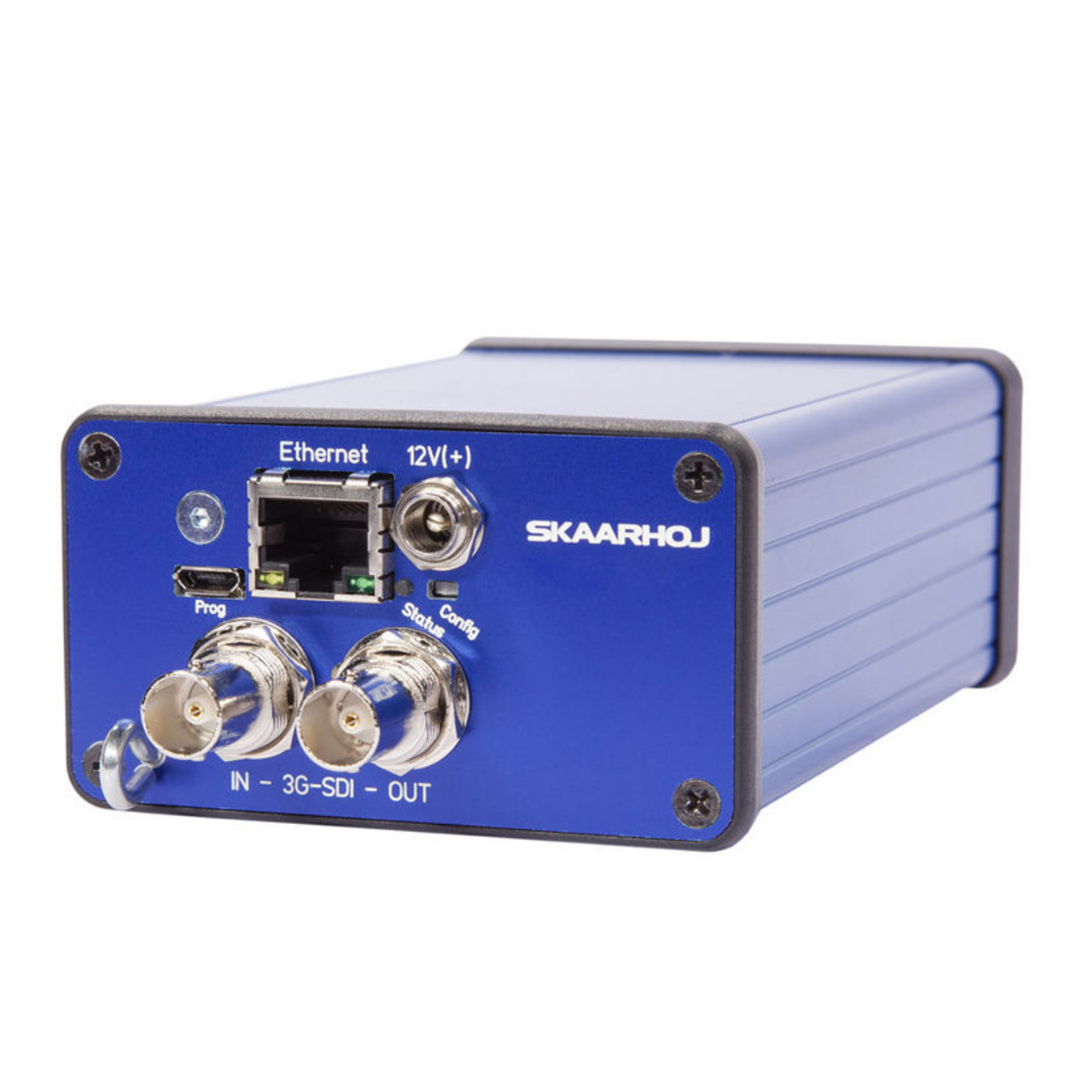

Tally iz kontaktov v signal SDI. Spredaj sta vhod in izhod 3G-SDI za signale tally Blackmagic Camera Control, zadaj pa priključek DB25 s 16 optično izoliranimi vhodi GPI, ki se sprožijo s sklenitvijo na maso.
