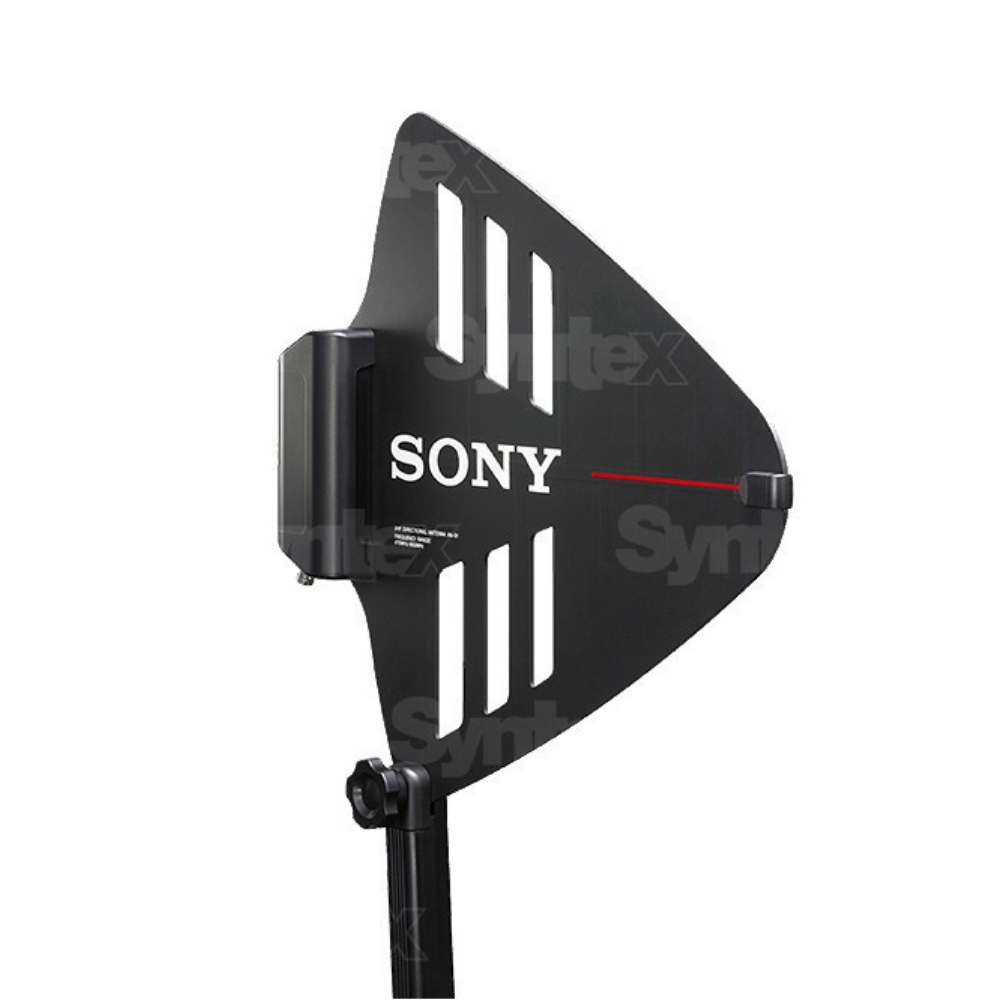

Sony AN-01

Antena z logaritemsko-periodično zgradbo in vgrajenim nizkošumnim ojačevalnikom za stacionarne sprejemnike in antenske razdelilnike Sony, na primer serije DWX (DWR-R03D, DWR-R02D) ali WD-850A. Pokriva pas od 470 do 862 MHz. Ojačanje ojačevalnika se preklaplja med 18, 10 in 0 dB, napajanje 9 ali 12 V dobi antena iz sprejemnika po koaksialnem kablu, za diverzitetni sprejem pa se uporabljata dve anteni.

Usmerjena antena z lastnim ojačevalnikom

Logaritemsko-periodično anteno usmerite proti oddajnikom, v tej smeri pa v primerjavi z vsesmerno anteno izboljša občutljivost sprejema. Vgrajeni nizkošumni ojačevalnik izravna izgube v dolgem koaksialnem kablu.

LPDA470–862 MHzOJAČANJE 18 / 10 / 0 dBBNC-R · 9 / 12 V

Sprejemnik napaja ojačevalnik

Antena se s koaksialnim kablom priključi na priključek BNC sprejemnika ali antenskega razdelilnika, ki ji po istem kablu dovaja 9 ali 12 V. Ojačanje preklopite na 18, 10 ali 0 dB; v položaju REMOTE ga določa napetost: 9 V da 10 dB, 12 V da 18 dB.

Dve anteni za diverziteto

Za diverzitetni sprejem se anteni AN-01 uporabljata v paru, vsaj približno 1,5 m nad tlemi, vsaj 1 do 2 m narazen in s konico proti oddajnikom.

Na stojalo ali v roko

Drog z ročajem ima navoj PF1/2, priloženi sta reducirki na 5/8" in 3/8"; naklon antene v navpični smeri je nastavljiv.

Sony AN-01 je usmerjena antena UHF za analogne in digitalne brezžične mikrofonske sisteme Sony.

Glavne značilnosti

• Vrsta antene: logaritemsko-periodična dipolna antena (LPDA)
• Za diverzitetni sprejem se uporabljata dve anteni AN-01
• Ena antena AN-01 pokrije frekvenčni pas od 470 do 862 MHz
• Napajanje z 9 V ali 12 V DC iz sprejemnika po antenskem kablu
• Preklopno ojačanje ojačevalnika 18 / 10 / 0 dB
• Priložen je drog z ročajem za pritrditev antene na mikrofonsko stojalo
