Datavideo HDBaseT sprejemnik HBT-11

Sprejemnik HBT-11 razširi povezavo HDBaseT med združljivim oddajnikom in prikazovalnim ali nadzornim mestom. En kabel Cat 5e/6/6a/7 prenaša video, zvok, ukaze DVIP, serijsko krmiljenje RS-422/232 in napajanje PoE; v načinu Full HD je dolžina povezave do 100 m. Izhod HDMI podpira videoformate do 4Kp30.

Več informacij

589 € z DDV 482.79 € brez DDV
-+
Razpoložljivost
14-30 dni
Opis izdelka SPECIFIKACIJE VSEBINA EMBALAŽE

Opis izdelka

Sprejemnik HBT-11 razširi povezavo HDBaseT med združljivim oddajnikom in prikazovalnim ali nadzornim mestom. En kabel Cat 5e/6/6a/7 prenaša video, zvok, ukaze DVIP, serijsko krmiljenje RS-422/232 in napajanje PoE; v načinu Full HD je dolžina povezave do 100 m. Izhod HDMI podpira videoformate do 4Kp30.

Podprti formati HDMI: 3840 × 2160p pri 30/29,97/25/24/23,98 Hz; 1080p pri 60/59,94/50/30/29,97/25/24/23,98 Hz; 1080i pri 60/59,94/50 Hz; 720p pri 60/59,94/50 Hz.

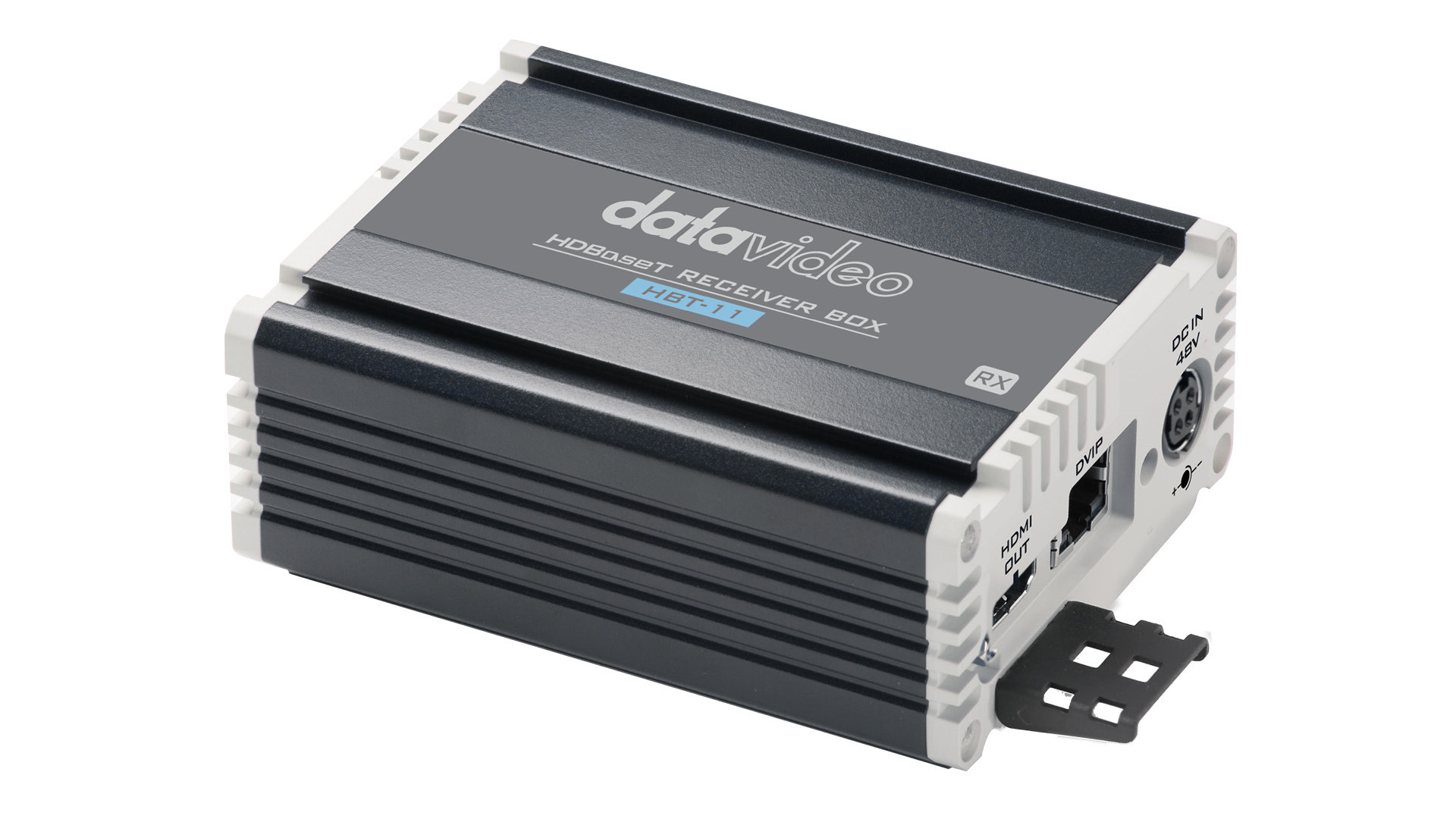

Datavideo HBT-11 HDBaseT receiver

PRENOS PO ENEM KABLU

Sprejemnik HBT-11 razširi povezavo HDBaseT med združljivim oddajnikom in prikazovalnim ali nadzornim mestom. En kabel Cat 5e/6/6a/7 prenaša video, zvok, ukaze DVIP, serijsko krmiljenje RS-422/232 in napajanje PoE; v načinu Full HD je dolžina povezave do 100 m. Izhod HDMI podpira videoformate do 4Kp30.

VIDEO, KRMILJENJE IN NAPAJANJE

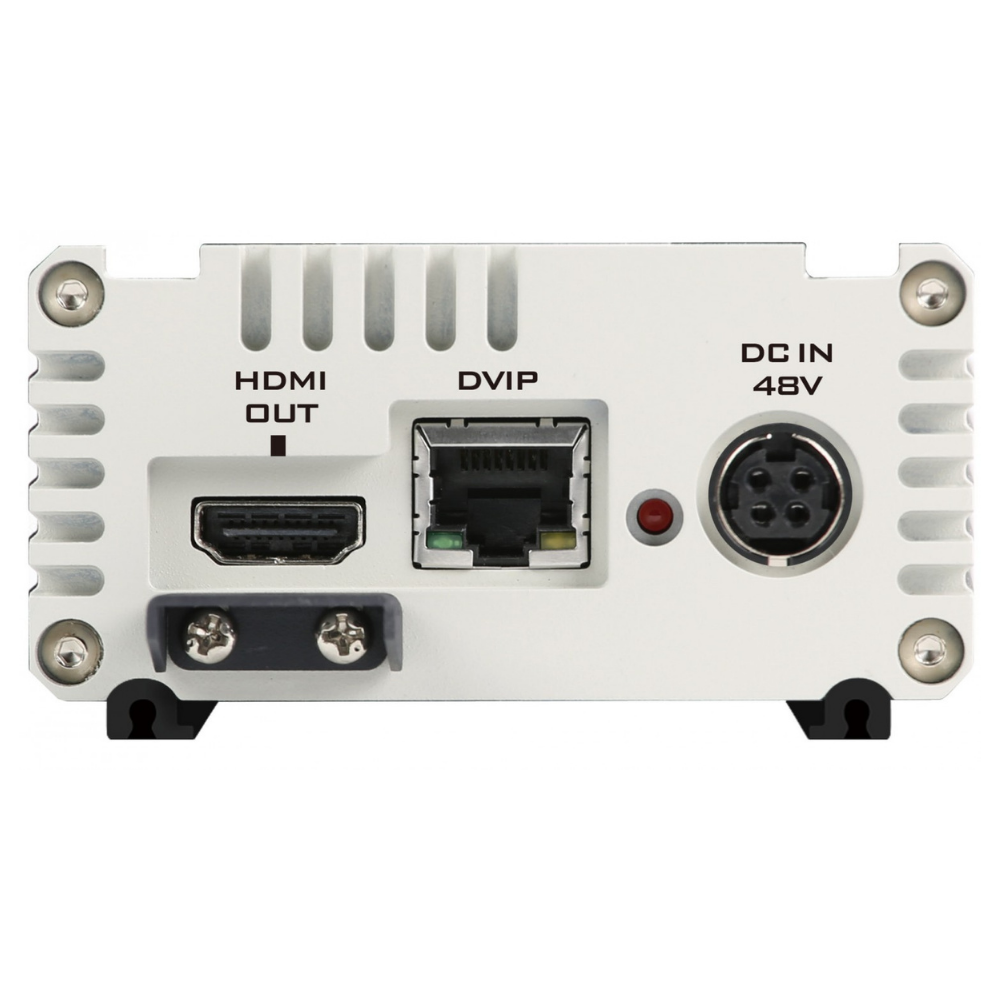

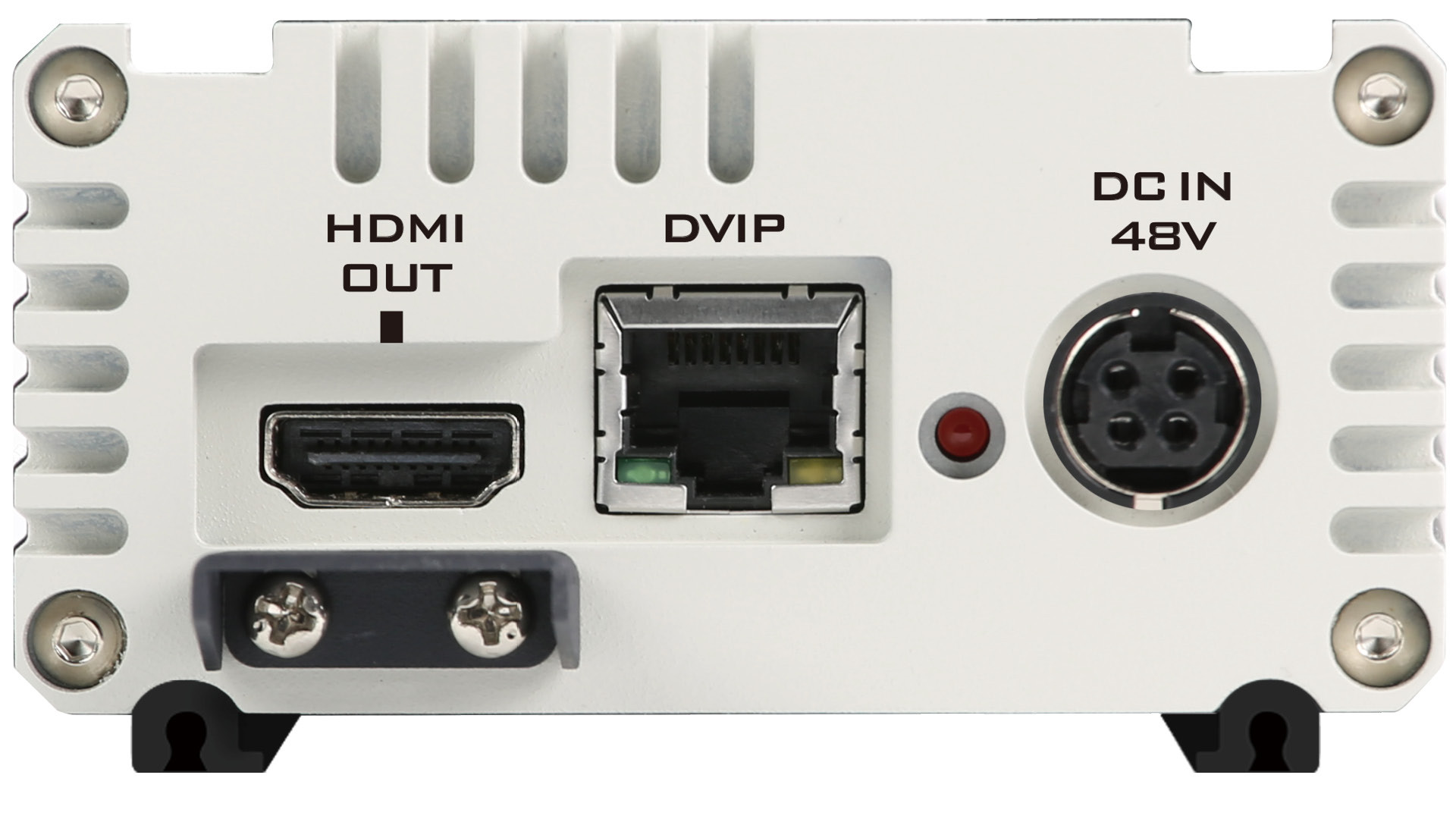

Na zadnji plošči so vhod HDBaseT, izhod HDMI, omrežni priključek DVIP in napajalni priključek 48 V. V ustreznem sistemu zato za sliko in krmiljenje niso potrebni ločeni kabli. HBT-11 deluje v sistemu z oddajnikom Datavideo HBT-10; prenos 4Kp30 je na voljo z združljivim oddajnikom.

HDMI, DVIP and 48 V connections on HBT-11

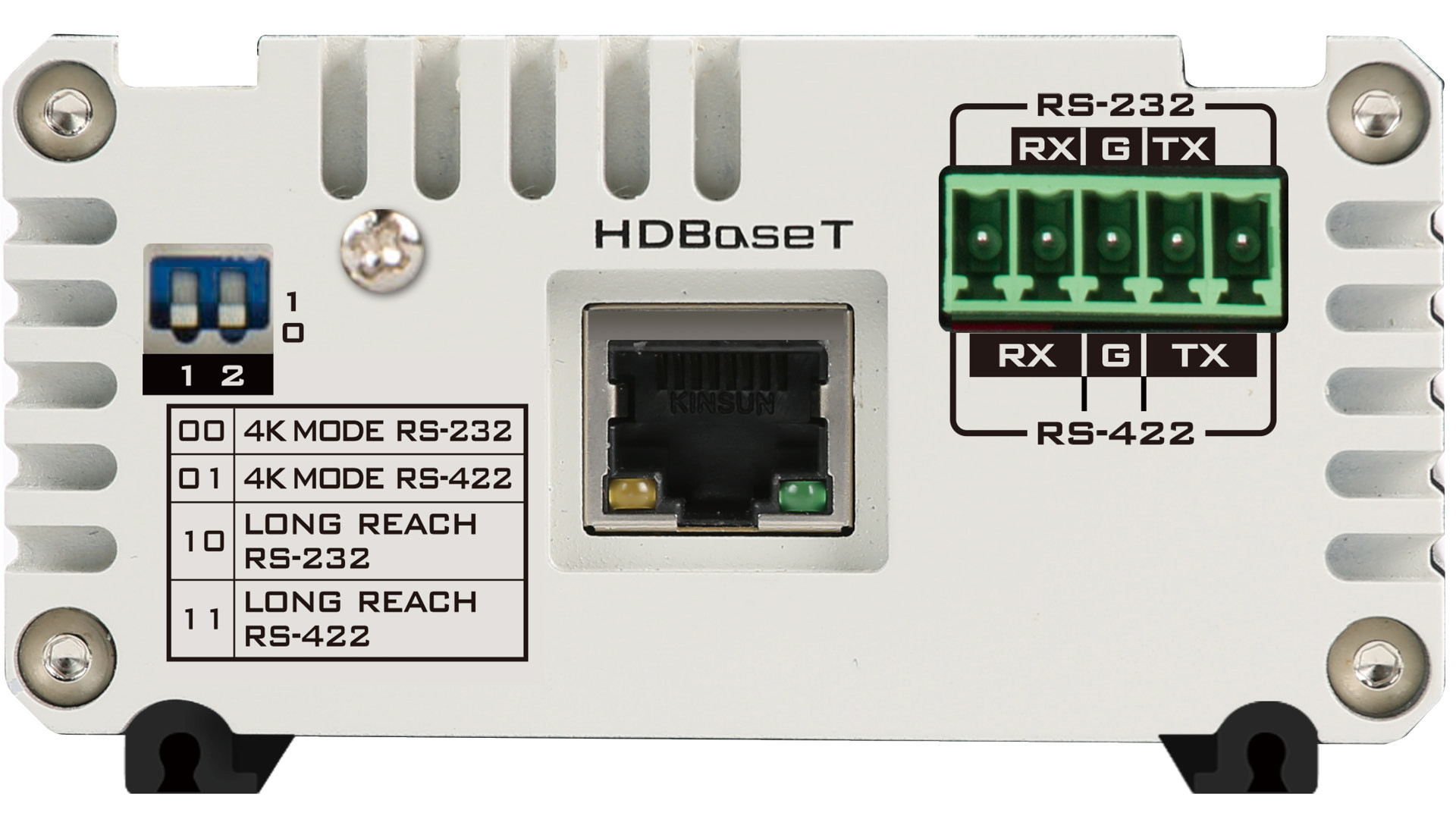

RS-422 and RS-232 controls on HBT-11

SERIJSKO KRMILJENJE RS-422 / RS-232

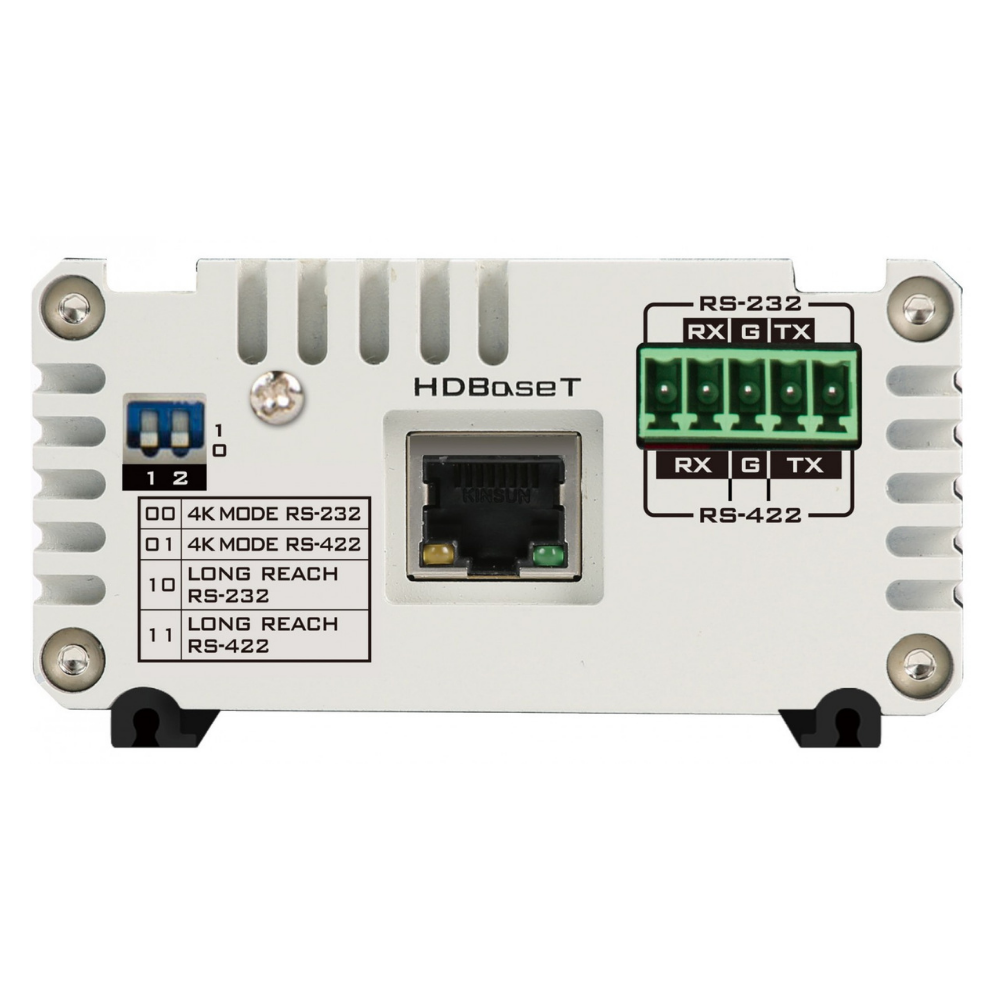

Phoenixova priključna sponka omogoča serijsko krmiljenje kamere. Stikala na enoti izbirajo RS-232 ali RS-422, vključno z načini Long Reach; nastavitev mora ustrezati protokolu in ožičenju priključene opreme.

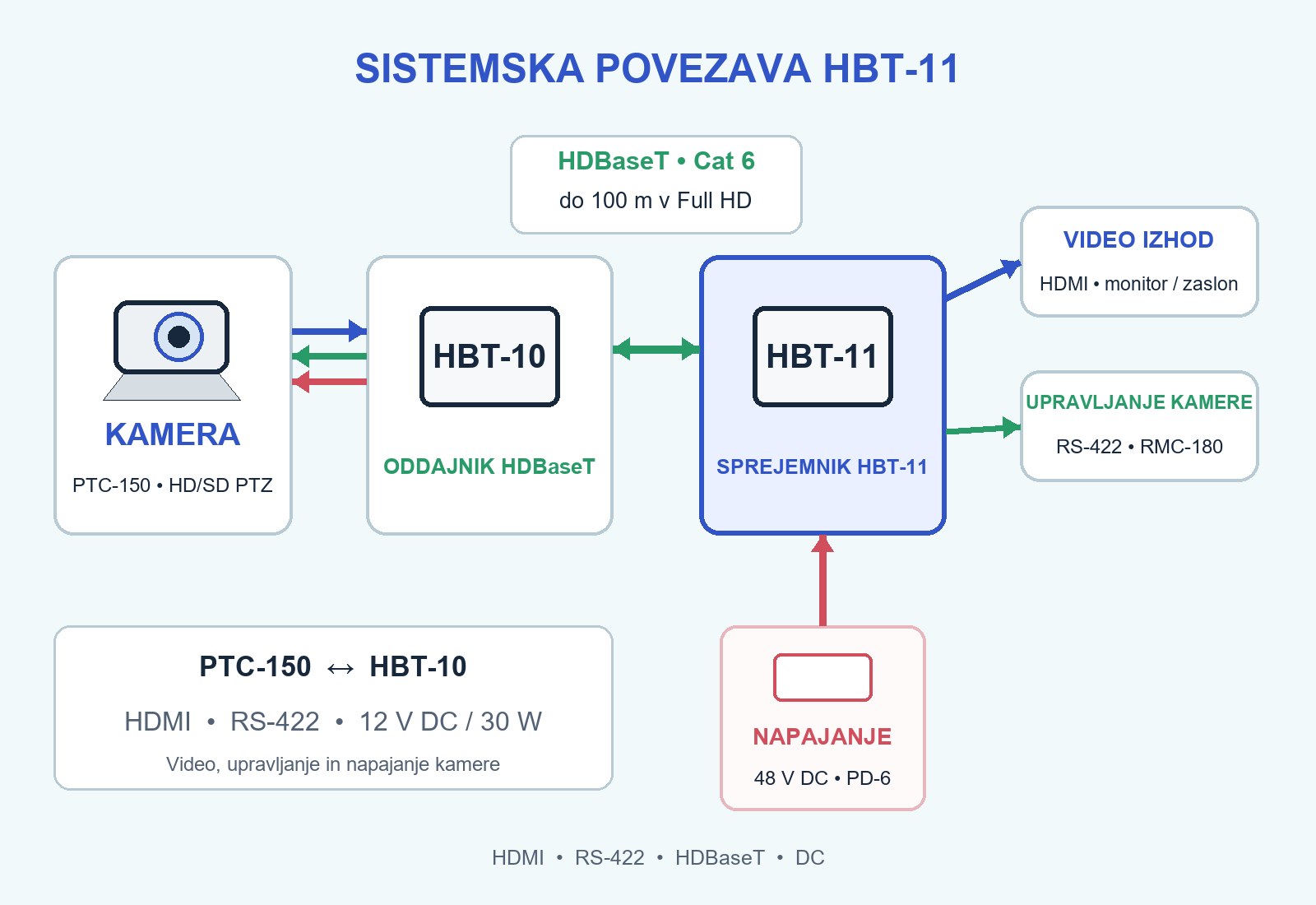

POVEZAVA V SISTEMU HDBaseT

POVEZAVA V SISTEMU HDBaseT

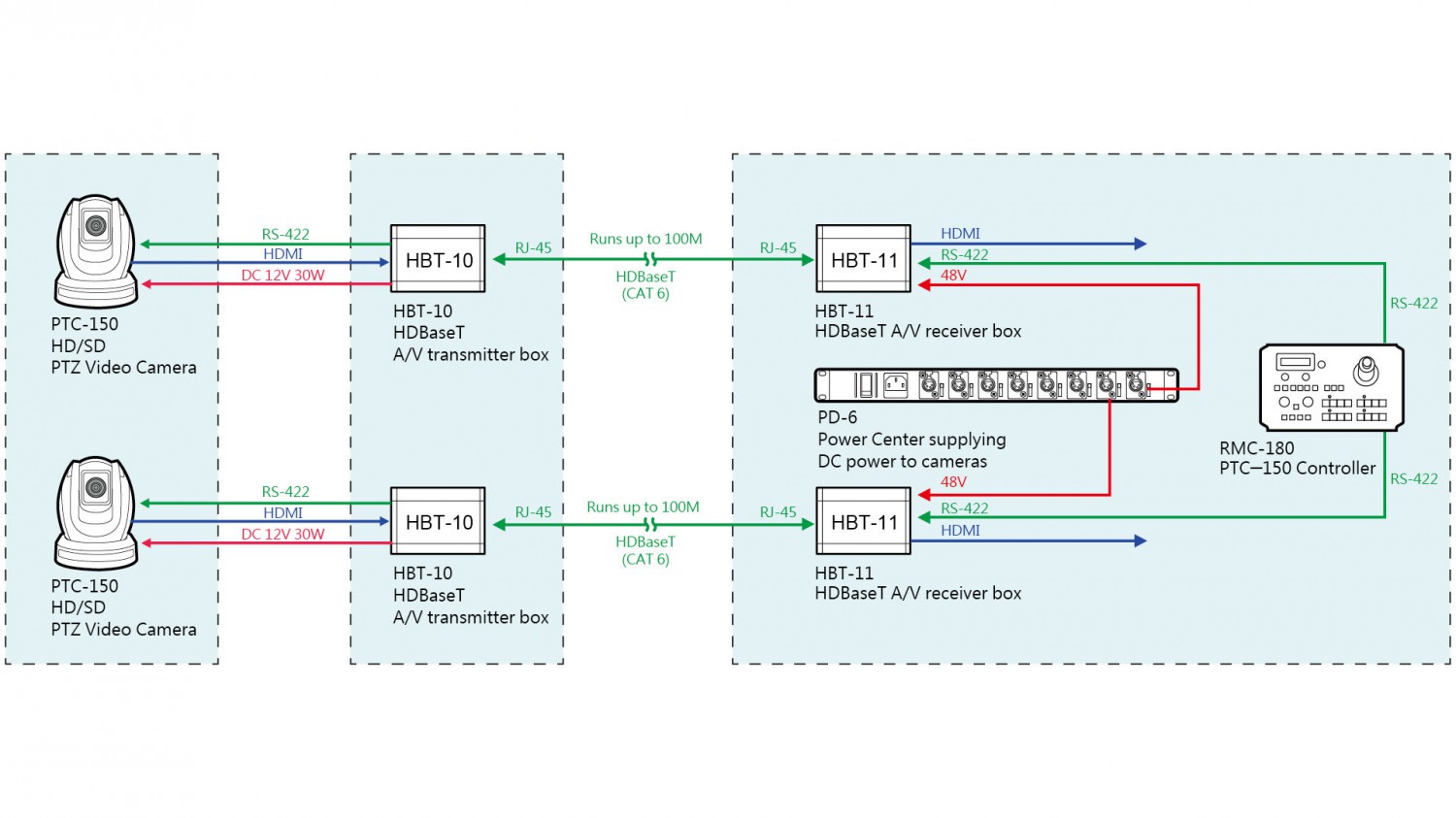

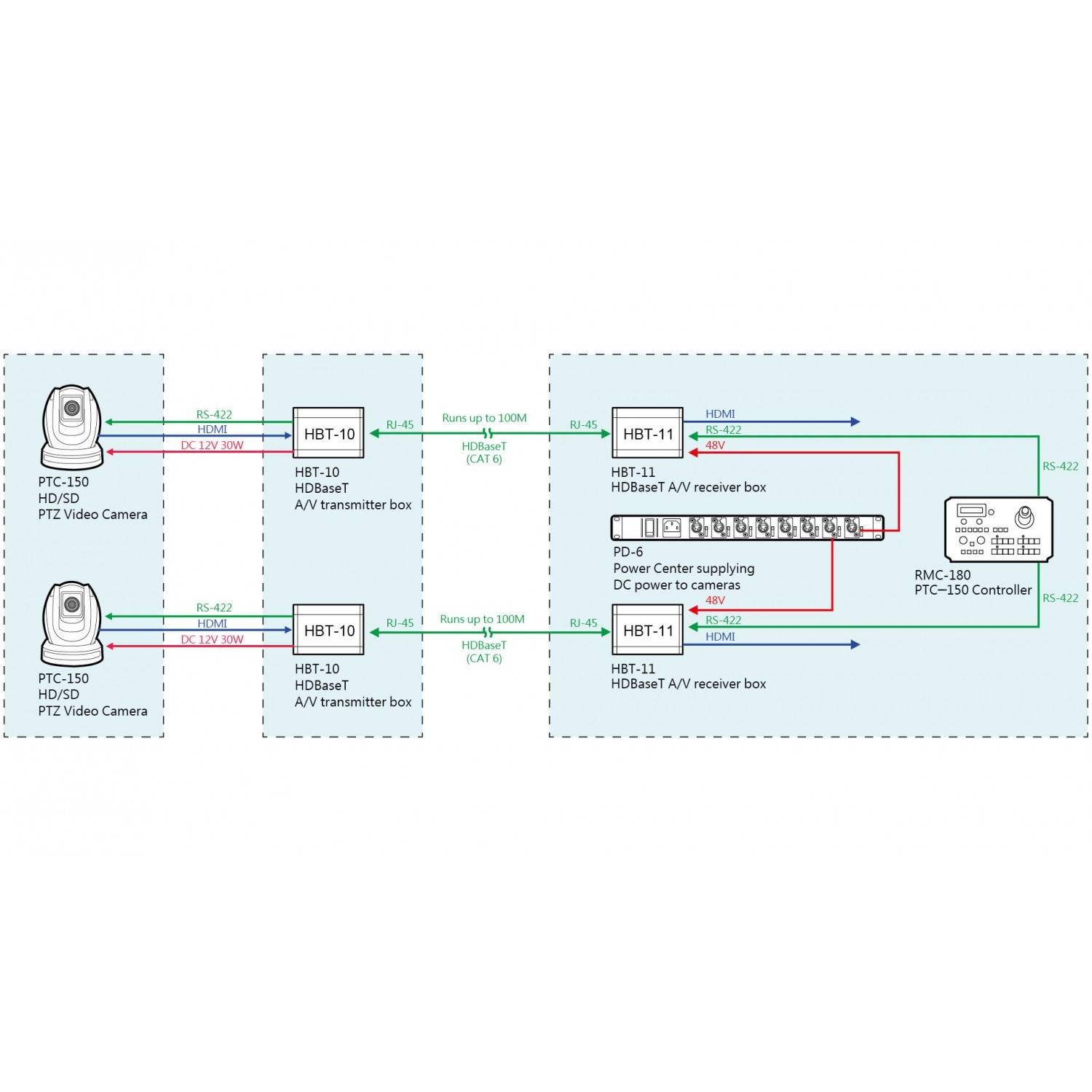

Shema prikazuje eno od možnih postavitev: kamera PTC-150 se poveže z oddajnikom HBT-10 in sprejemnikom HBT-11. HDBaseT prenaša sliko in krmiljenje; izhod HDMI lahko povežete z monitorjem, RS-422 pa s krmilno enoto RMC-180. Sprejemnik napaja enota PD-6.

VSEBINA EMBALAŽE

  • 1× sprejemnik Datavideo HBT-11
  • 1× napajalnik 48 V
  • 1× omrežni napajalni kabel
  • 1× adapter Phoenix–RJ-45

SPECIFIKACIJE

  • Vrsta: sprejemnik HDBaseT
  • Vhod: HDBaseT prek RJ-45
  • Video izhod: HDMI, do 3840 × 2160p30
  • Krmiljenje: DVIP prek RJ-45; RS-422/RS-232 prek priključne sponke Phoenix
  • Prenos: video, zvok, krmilni podatki in PoE po enem kablu Cat 5e/6/6a/7
  • Doseg: do 100 m za Full HD; dejanski doseg je odvisen od ločljivosti in kabla
  • Napajanje: vhod 48 V DC; izhod PoE do 35 W
  • Mere: 132 × 85 × 45 mm
  • Teža: približno 400 g
  • Delovna temperatura: 0–40 °C

PRIPOROČAMO

Datavideo HBT-11 je sprejemnik v povezavi HDBaseT. Za prenos videa in krmilnih signalov prek HDBaseT ga uporabite z združljivim oddajnikom Datavideo HBT-10. Za namestitev v stojalo je združljiv montažni komplet Datavideo RMK-2.

Parametri

Parametri

Producent: Datavideo
Kategorija: Pretvorniki signalov

Main parameters

SourceHDBaseT
CiljHDMI
