Tilta 4-Pin Right Angle Male to 4-Pin Female Power Cable (30cm)

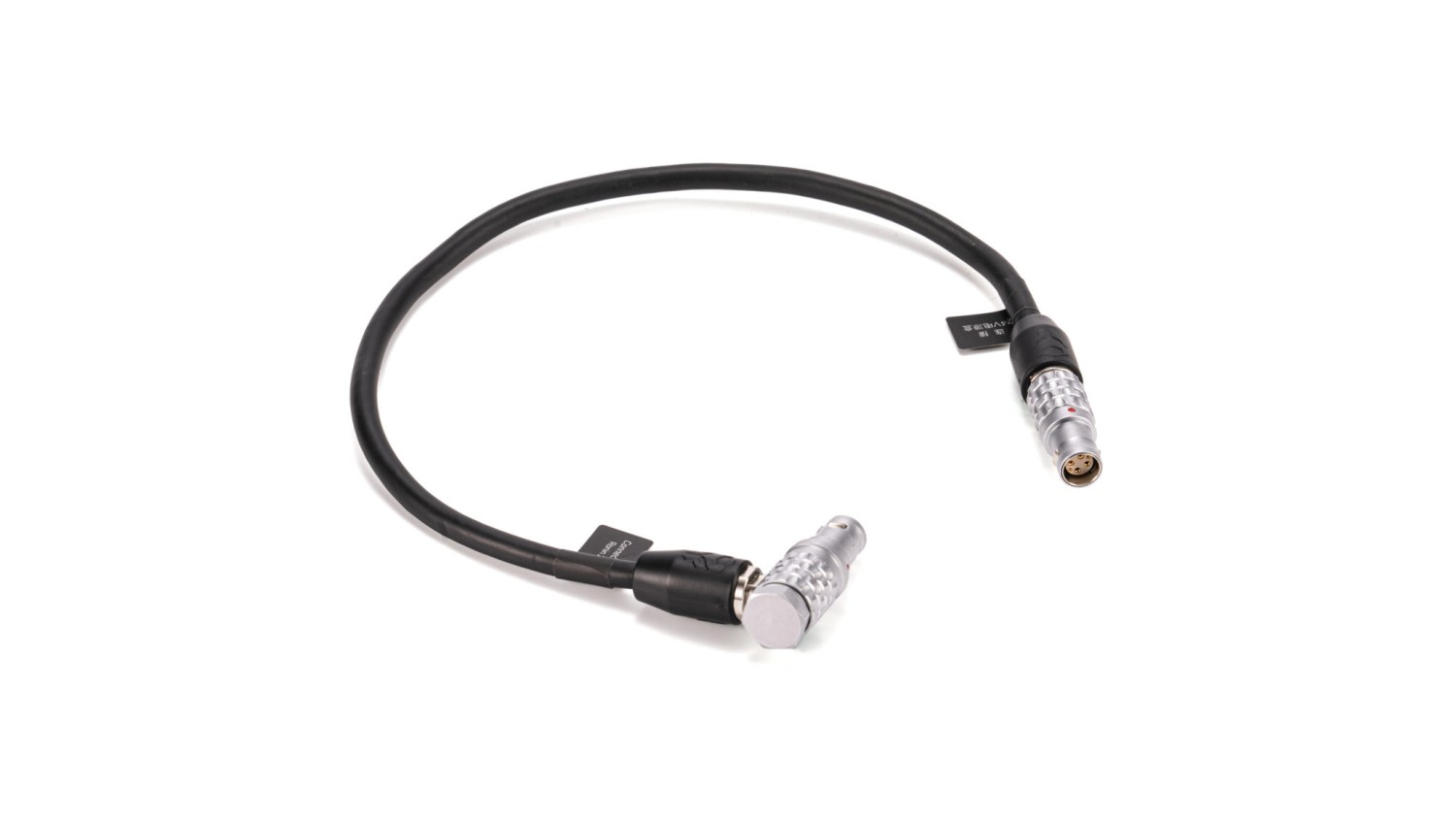

Tilta TCB-R4LEM-4LEF-30 je 30 cm dolg napajalni kabel 24 V za DJI Ronin 2: pravokotni vtič 4-pin na strani gimbala in vtičnica 4-pin na drugem koncu. Vodi tok iz Ronina 2 v modul Tilta 24V Power Distribution Module for DJI Ronin 2, iz katerega se nato napajata kamera in dodatki na 24 V. Je nadomestni kos za kabel, priložen kompletu modula.

Tilta TCB-R4LEM-4LEF-30 je povezava med DJI Ronin 2 in razdelilnim modulom 24 V. Brez nje modul nima od kod jemati toka — gre za isti kabel, kot je v kompletu modula, kot nadomestek ali rezerva za torbo.

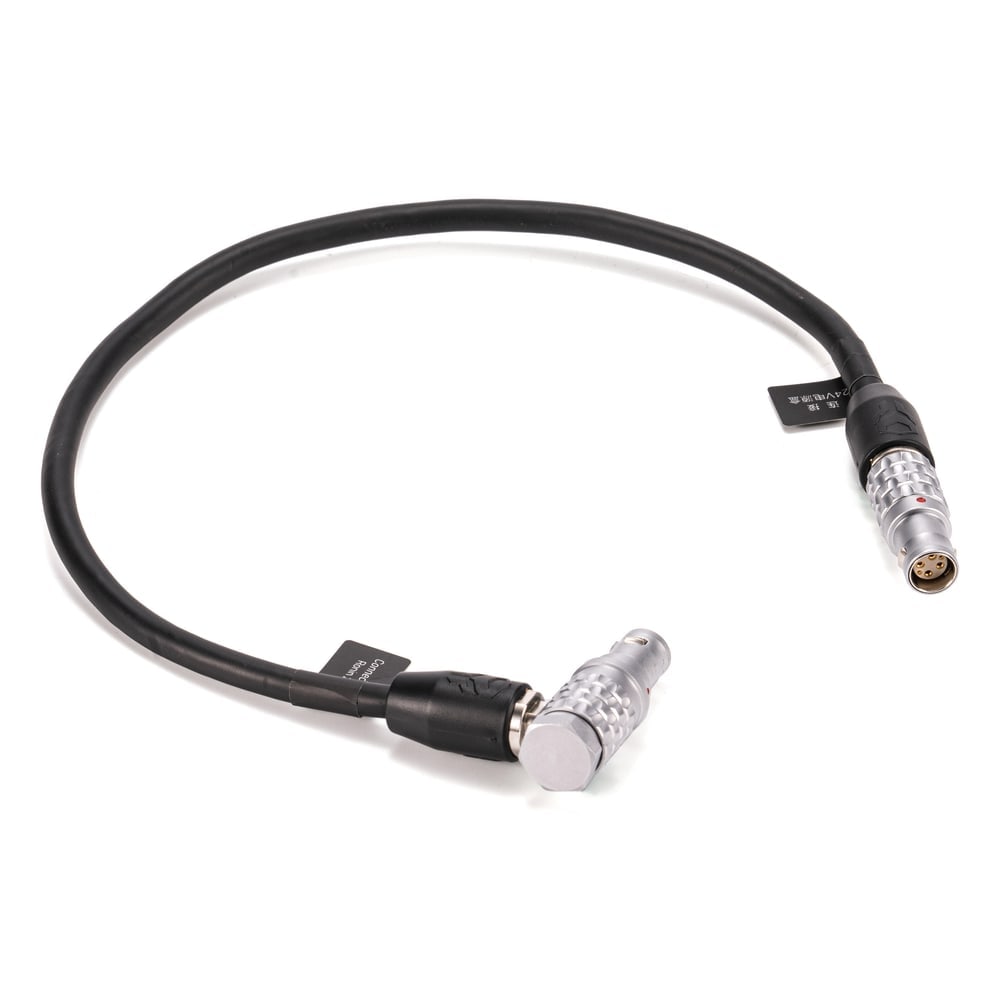

Pravokotni vtič v Ronin 2, vtičnica za modul

Pravokotni vtič 4-pin se priključi v napajalni izhod na DJI Ronin 2 in zaradi kota 90° kabel poteka ob telesu gimbala, ne pravokotno v prostor. Vtičnica 4-pin na drugem koncu sprejme vtič modula Tilta 24V Power Distribution Module for DJI Ronin 2. Oba priključka imata zaklep push-pull, zato se kabel ob vrtenju gimbala ne iztrga. Kabel je narejen za 24 V, ki jih Ronin 2 daje visokonapetostnim kamernim sistemom in dodatkom.

30 cm, nadomestni del kompleta

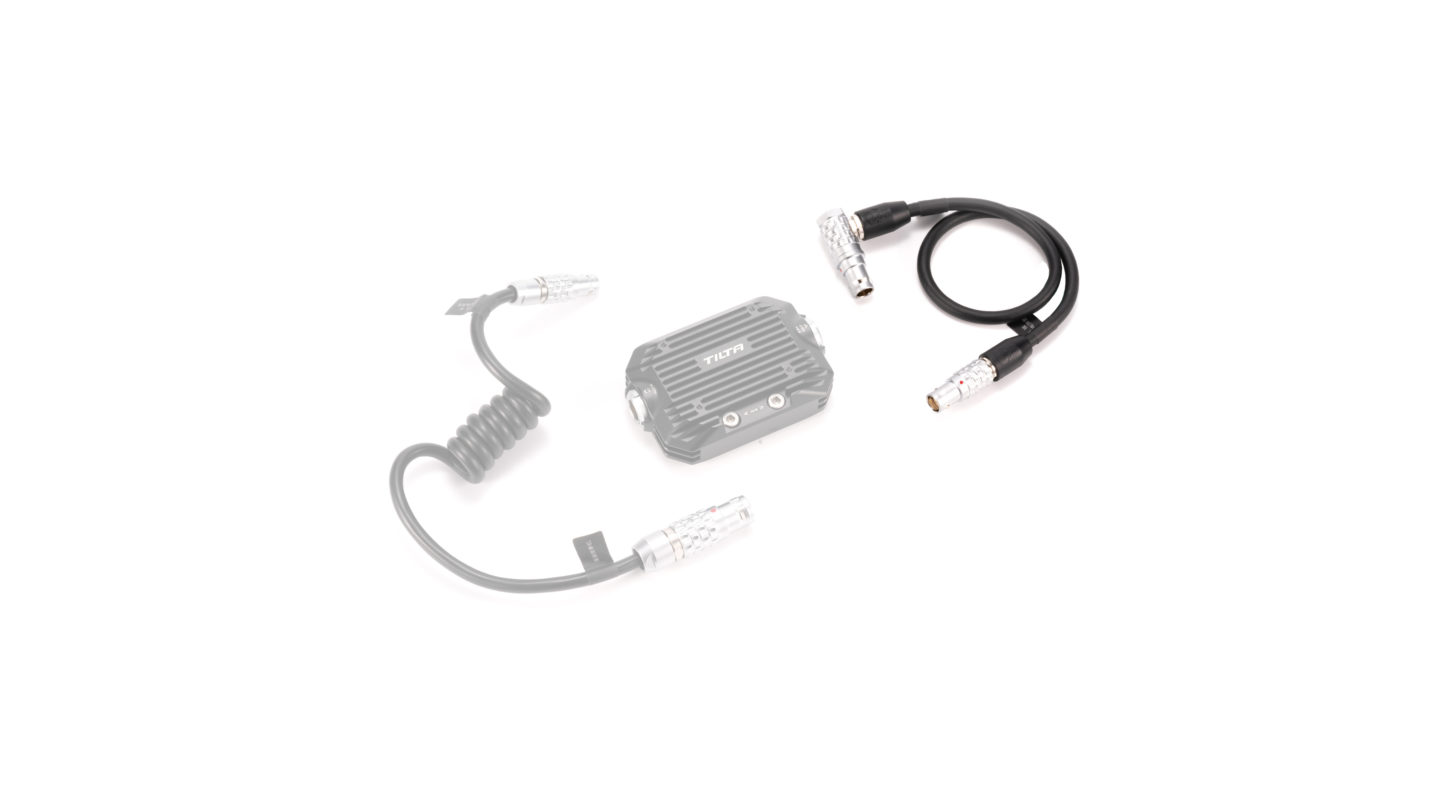

Dolžina 30 cm ustreza razdalji med izhodom gimbala in modulom na njegovi roki, zato kabel nikjer ne visi. Priključki so iz plastike ABS, vodniki bakreni, barva črna. Kabel je del kompleta modula 24V Power Distribution Module; posebej se kupi kot nadomestek ali rezerva. Od modula do ARRI ALEXA 35 nato vodi spiralni kabel TCB-4LEM-8LEF.

Kabli Tilta

Serija kablov Tilta TCB povezuje kamero, baterijo in dodatke na rigu: napajanje s plošče V-Mount ali Gold Mount prek P-Tap, 2-pinskega Lemo, 3-pinskega Fischer ali koaksialnega priključka DC, USB-C PD za monitorje in ročaje, 7-pinski krmilni kabli za sistem Nucleus ter HDMI ali BNC za sliko. Dolžine so izbrane glede na rig — kratke za kletko, daljše do rok in baterij; ta kabel je eden od njih.
