Accsoon Cineview Quad - WIT04-QS

Accsoon CineView Quad 1TX + 1RX je brezžični nadzorni komplet za snemalne ekipe, režiserje in daljinski ogled. Paket vsebuje en oddajnik in en sprejemnik za daljinski Full HD-pregled prek SDI in HDMI. Sistem hkrati prenaša Full HD do 60p v pasovih 2,4 in 5 GHz, z zakasnitvijo pod 60 ms brez upoštevanja kamere ter deklariranim dosegom do 150 m pri neposredni…

Več informacij

569 € z DDV 466.39 € brez DDV
-+
Razpoložljivost
na povpraševanje
Koda artikla:
ACC-WIT04-QS
Dodaj za primerjavo Zgodovina cen

Prikaži vse dodatke

Opis izdelka SPECIFIKACIJE VSEBINA EMBALAŽE

Opis izdelka

Accsoon CineView Quad 1TX + 1RX je brezžični nadzorni komplet za snemalne ekipe, režiserje in daljinski ogled. Paket vsebuje en oddajnik in en sprejemnik za daljinski Full HD-pregled prek SDI in HDMI. Sistem hkrati prenaša Full HD do 60p v pasovih 2,4 in 5 GHz, z zakasnitvijo pod 60 ms brez upoštevanja kamere ter deklariranim dosegom do 150 m pri neposredni vidljivosti brez ovir in motenj. En oddajnik lahko hkrati podpira do štirih brezžičnih sprejemnikov ali mobilnih naprav. Aluminijaste enote brez ventilatorja imajo štiri vgrajene zložljive antene, 1,3-palčni OLED zaslon ter napajanje z baterijami NP-F in enosmernim tokom 7,4–16,8 V. Baterije, zasloni in kabli se kupujejo ločeno.

ACCSOON CINEVIEW QUAD · 1TX + 1RX

Brezžični prikaz slike za snemalno ekipo

Paket vsebuje en oddajnik in en sprejemnik za oddaljeni Full HD-pregled prek SDI in HDMI.

Full HD 60p150 m<60 ms
Accsoon CineView Quad 1TX + 1RX
Vzdálený náhled pro štáb · Accsoon CineView Quad

Daljinski ogled za snemalno ekipo

Fotografija proizvajalca prikazuje CineView Quad RX, priključen na delovno mesto za spremljanje. Ustrezni TX hkrati pošilja Full HD do 60p v pasovih 2,4 in 5 GHz; RX uporablja oba podatkovna toka za zanesljivejšo povezavo. Navedena doseg je do 150 m pri neposredni vidljivosti brez ovir in motenj, zakasnitev sistema pa je pod 60 ms brez zamika kamere. Kamero, monitor in kable je treba kupiti ločeno. Pakiranje vsebuje en oddajnik in en sprejemnik za oddaljeni Full HD-pregled prek SDI in HDMI.

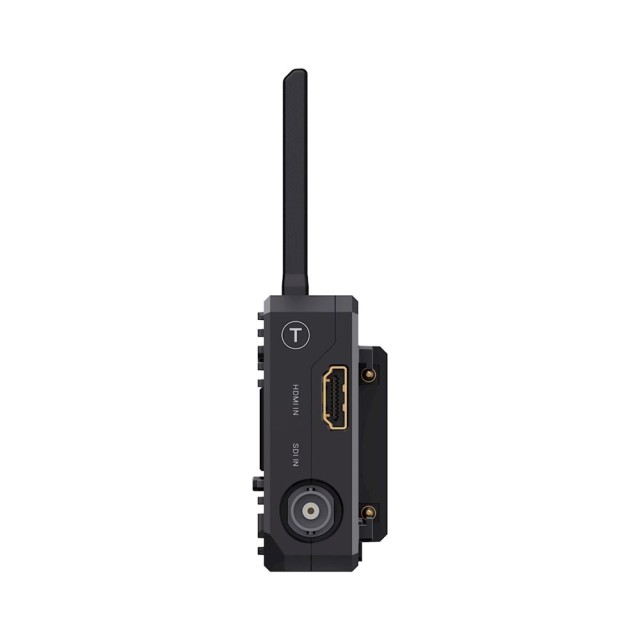

SDI in HDMI na strani kamere

Podrobnosti prikazujejo priključke SDI IN in HDMI IN oddajnika. TX sprejema Full HD do 60p ter SDI ravni A/B. RX ima HDMI in SDI izhode ravni A za oddaljeni monitor. Brezžična slika ostaja v ločljivosti Full HD; ta generacija nima HDMI loop-out niti USB-C UVC izhoda. Zvok PCM podpira 44,1/48 kHz in 16/24 bitov.

SDI a HDMI na straně kamery · Accsoon CineView Quad
Baterie NP-F nebo externí DC · Accsoon CineView Quad

Baterija NP-F ali zunanji DC

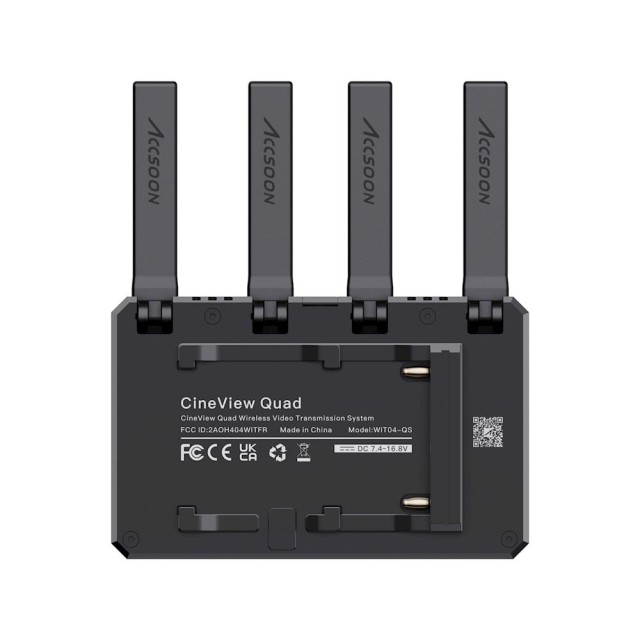

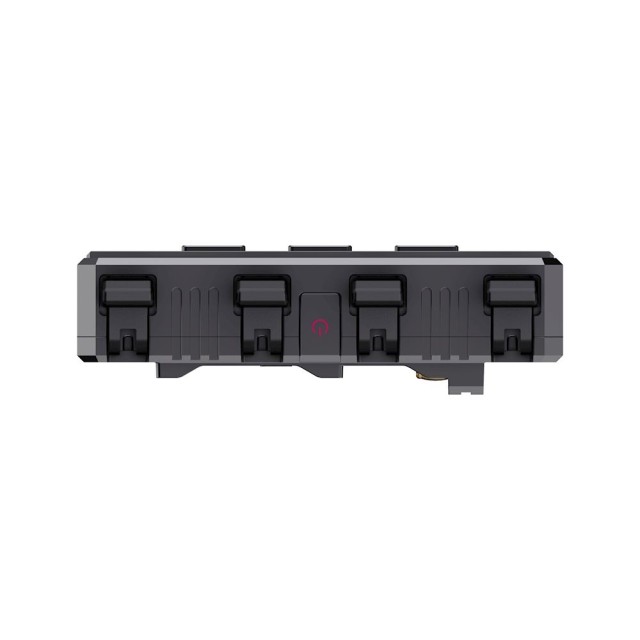

Podrobnosti proizvajalca prikazujejo sprejemnik z vstavljeno baterijo NP-F. Vsako enoto napajate z baterijo NP-F550/750/970 ali z enosmernim napajanjem 7,4–16,8 V prek vtičnice 5,5 × 2,1 mm s pozitivnim srednjim kontaktom. Tipična poraba moči TX je 4,5 W, RX pa 5 W. Štiri antene so vgrajene in se za prevoz lahko zložijo. Baterije, napajalniki in napajalni kabli se kupujejo ločeno.

Kompaktno aluminijasto ohišje brez ventilatorja

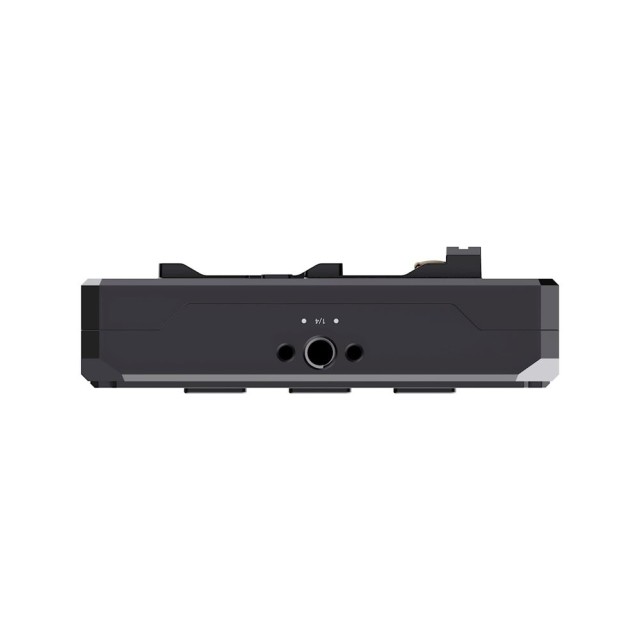

Konstrukcijska grafika proizvajalca združuje sprednji pogled na RX in podrobnosti TX. Aluminijasto ohišje nima ventilatorja, navoj 1/4″ olajša montažo na kamerinski rig ali nosilec monitorja. Vsaka enota meri 105 × 66 × 31 mm brez anten in tehta 225 g skupaj z antenami. Hladilne površine pustite proste; delovna temperatura je od −10 do 40 °C.

Kompaktní hliník bez ventilátoru · Accsoon CineView Quad
Nastavení mobilního náhledu · Accsoon CineView Quad

Nastavitev mobilnega predogleda

Uradni prikaz aplikacije prikazuje nastavitve barvnega obsega, svetlosti in ostrenja. CineView Quad podpira neposredni predogled na sistemih iOS/Android v aplikaciji Accsoon Go v skladu z navodili; trenutna stran podpore se sklicuje tudi na Accsoon SEE. Telefon ali tablični računalnik sprejema signal neposredno iz TX in zaseda enega od štirih brezžičnih sprejemnih slotov. Funkcije so odvisne od podprte različice aplikacije in mobilne naprave.

Predogled videza za snemanje v načinu Log

Proizvajalec v razdeljenem zaslonu primerja predogled z LUT in izvirno sliko v načinu Log. Mobilna aplikacija podpira predogled 3D LUT, poudarjanje ostrenja, histogram in lažne barve za oceno kadra med snemanjem. Predogledni videz pomaga ekipi pri ocenjevanju želenega videza; izvirnega posnetka kamere ne spreminja. Prikazani telefon in kamera nista del paketa.

Náhled vzhledu pro Log záznam · Accsoon CineView Quad
Stream z mobilní aplikace · Accsoon CineView Quad

Prenos iz mobilne aplikacije

Prikazani dialog zahteva vklop mobilnega interneta, vnos naslova v živo oddajanja in kode za pretakanje. Mobilni telefon potrebuje lastno internetno povezavo, medtem ko sliko TX sprejema prek Wi-Fi. Oddajanje zagotavlja podprta aplikacija, ne pa USB-izhod Quad RX. Račun za storitev in povezavo si pripravite ločeno; kakovost je odvisna od mobilnega omrežja.

Enako kadriranje med posnetki

Uradni prikaz prekrivanja projicira referenčno sliko prek živega predogleda. To pomaga primerjati kompozicijo in položaj objekta med posnetki. Accsoon Go ponuja tudi snemanje in predvajanje za hiter pregled; datoteke na mobilnem telefonu so predogledne kopije, ne pa glavni posnetek kamere. Mobilni sprejemnik se šteje v skupno omejitev štirih brezžičnih naprav.

Stejné rámování mezi záběry · Accsoon CineView Quad
Vysílač přímo na rigu · Accsoon CineView Quad

Oddajnik neposredno na nosilcu

Fotografija proizvajalca prikazuje natančen Quad TX nad kamero s štirimi pokončnimi antenami. Podprti HDMI- ali SDI-izhod kamere priključite na TX, antene pa namestite tako, da je pot do sprejemnih naprav neovirana. En TX lahko hkrati napaja do štirih strojevnih sprejemnikov (RX) ali mobilnih naprav. Prikazana kamera, nosilec, baterija in video kabel se kupijo ločeno.

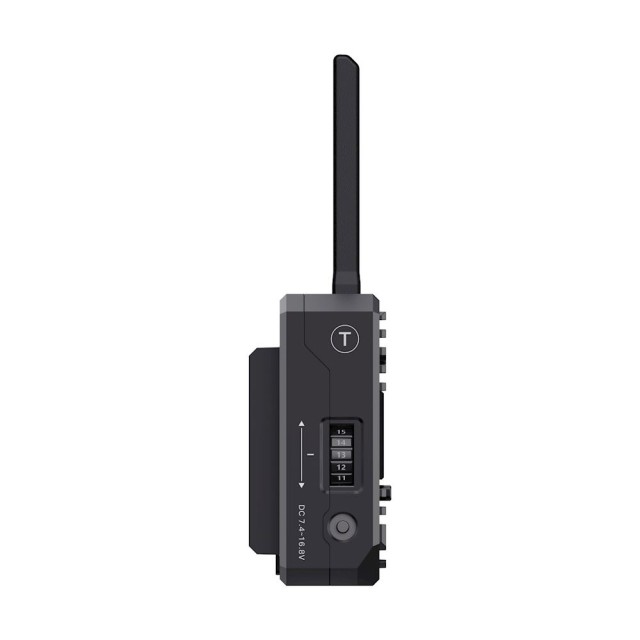

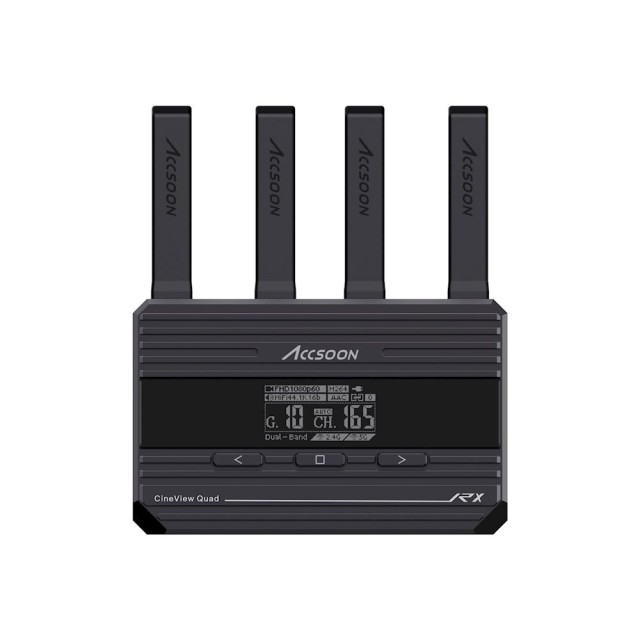

Nastavitev povezave

1,3-palčni OLED prikazuje format slike, skupino, kanal, stanje baterije in stanje povezave. Na TX/RX nastavite isto skupino in po spremembi enote ponovno zaženite napravo. TX v načinu AUTO (A) ob vklopu samodejno izbere kanal. Načini HQ, NOM in SPD dajejo prednost kakovosti, uravnoteženemu delovanju in hitrosti. Združljivost s CineView 2 SDI potrjuje najnovejša proizvajalčeva tabela; uporabite ustrezno programsko opremo in skupni format slike.

VSEBINA EMBALAŽE

  • Oddajnik CineView Quad TX ×1
  • Sprejemnik CineView Quad RX ×1
  • Štiri vgrajene zložljive antene na vsaki enoti
  • Adapterji za vodilo ×2
  • Navodila ×1

SPECIFIKACIJE

  • Konfiguracija: 1 TX + 1 RX
  • Brezžični signal: 1920 × 1080; ≤60p; H.264
  • Pasovi: 2,4 GHz + 5 GHz
  • Doseg: 150 m; neposredna vidljivost brez motenj
  • Zamik: <60 ms; brez upoštevanja kamere
  • Sprejemni vtičniki: skupaj 4 na TX
  • Zvok: 44,1/48 kHz; 16/24-bitni PCM
  • DC: 7,4–16,8 V; 5,5 × 2,1 mm; pozitivni pol v sredini
  • Baterija: NP-F550/750/970
  • OLED: 1,3″
  • Dimenzije enote: 105 × 66 × 31 mm; brez anten
  • Teža enote: 225 g; vključno z antenami
  • Ohišje: črn aluminij brez ventilatorja
  • Priključek: 1/4″
  • Antene: 4 vgrajene zložljive antene/enota
  • Temperatura: −10–40 °C
  • TX vhodi: HDMI / SDI
  • TX SDI: 1080p23,98/24/25/29,97/30/50/59,94/60; raven A/B
  • TX HDMI: 1080p23,98/24/25/29,97/30/50/59,94/60
  • TX poraba: 4,5 W; tipična
  • TX RF: 17–20 dBm
  • RX izhodi: HDMI / SDI
  • RX SDI: 1080p24/25/30/50/60; raven A
  • RX HDMI: 1080p24/25/30/50/60
  • Poraba energije RX: 5 W; tipična

PRIPOROČAMO

Accsoon CineView Quad je profesionalni brezžični sistem za prenos videa z dvojnim pasom in vmesnikom SDI/HDMI, ki se standardno napaja z baterijami tipa NP-F. Za optimalno delovanje na terenu je ključnega pomena zagotoviti zanesljivo napajanje, varno pritrditev na kamere in kakovostne povezovalne kable.

Napajanje in baterije – Dodatna oprema za zagotavljanje energije za oddajnik in sprejemnik s standardom NP-F in V-Mount.

Pritrditev in montaža – Komponente za stabilno pritrditev brezžičnih enot na monitorje, stabilizatorje in kamere.

Monitoring in iPad kletke - Rešitve za uporabo iPadov in tabličnih računalnikov kot monitorjev za predogled v kombinaciji z brezžičnim prenosom.

Kabli in transport – Potrebna kabeláž za prenos signala in zaščitna etuija za varno ravnanje z opremo.

Rigi in stabilizacija – Dodatki za kamere in drsnike, ki razširjajo možnosti produkcijske uporabe.

Parametri

Parametri

Producent: Accsoon
Kategorija: Brezžični prenos videoposnetkov

Glavni parametri

Doseg pri neposredni vidljivosti150m
Dimenzije enote brez anten105x66x31mm
Teža ene enote225g
Število oddajnikov v paketu1
Število sprejemnikov v paketu1
Največje število sprejemnih naprav4
Največja ločljivost prenosa1920x1080px
Največja hitrost snemanja60fps
Območje vhodne enosmerne napetosti7.4x16.8V
Diagonala zaslona stanja1.3″
Delovna temperatura-10x40°C
Tipična poraba energije oddajnika4.5W
Tipična poraba energije sprejemnika5W
Oddajna moč17x20dBm
Frekvenčni pas2,4 GHz · 5 GHz
NapajanjeDC · NP-F550 · NP-F750 · NP-F970
MaterialAluminijeva zlitina
BarvaČrna
Vgradni vmesnik1/4″-20
FunkcijeHlajenje brez ventilatorja · Povezovanje s skupinskim izbirnikom · Samodejna izbira kanala · Vgrajene zložljive antene
DC napajalni priključek5,5 × 2,1 mm, vtičnica, pozitivni pol v sredini
Frekvenca vzorčenja zvoka44,1 kHz · 48 kHz
Bitna globina zvoka16 bitov · 24 bitov
Vhodni priključekBNC – vtičnica · HDMI tip A – vtičnica
Izhodni priključekBNC – vtičnica · HDMI tip A – vtičnica
Raven vhoda 3G-SDIA · B
Raven izhoda 3G-SDIA
Vrsta zaslona za prikaz stanjaOLED
Združljiv brezžični sistemCineView 2 SDI · CineView M7 Pro · CineView Quad
VideokodekH.264
Število anten ene enote4
Zakasnitev<60 ms
VhodHDMI · SDI
Izhod3G-SDI · HDMI
