Accsoon CineView 2 SDI 1TX + 1RX je brezžični nadzorni komplet za snemalne ekipe, režiserje in mobilni predogled. Povezava prenaša Full HD do 60p s kodekom H.264 hkrati v pasovih 2,4 in 5 GHz, z zakasnitvijo sistema pod 50 ms brez upoštevanja kamere ter dosegom do 450 m pri neposredni vidljivosti brez ovir in motenj. Komplet vsebuje en oddajnik in en sprejemnik za oddaljeni Full HD predogled prek SDI, HDMI ali USB-C UVC. En oddajnik (TX) lahko hkrati podpira največ štiri brezžične sprejemne naprave. Vsaka enota ima aluminijasto ohišje brez ventilatorja, barvni 1,47-palčni LCD zaslon in napajanje z baterijami NP-F, prek DC 7,4–16,8 V ali USB-C 5 V / 3 A. Oddajnik sprejema DCI/UHD HDMI 4K60 z lokalnim HDMI loop-outom; brezžični prenos ostaja v ločljivosti Full HD. RX ima HDMI, SDI in ločen USB-C UVC video izhod za računalnik. Baterije, kabli in oprema za spremljanje se kupujejo ločeno.
ACCSOON CINEVIEW 2 SDI · 1TX + 1RX

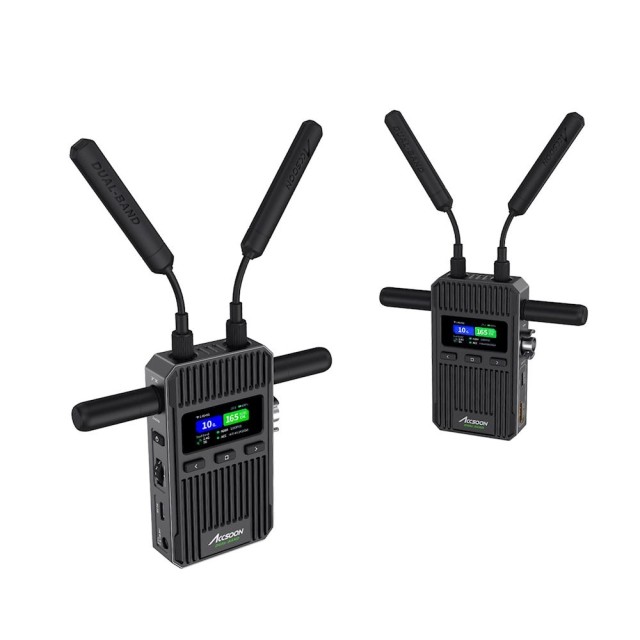

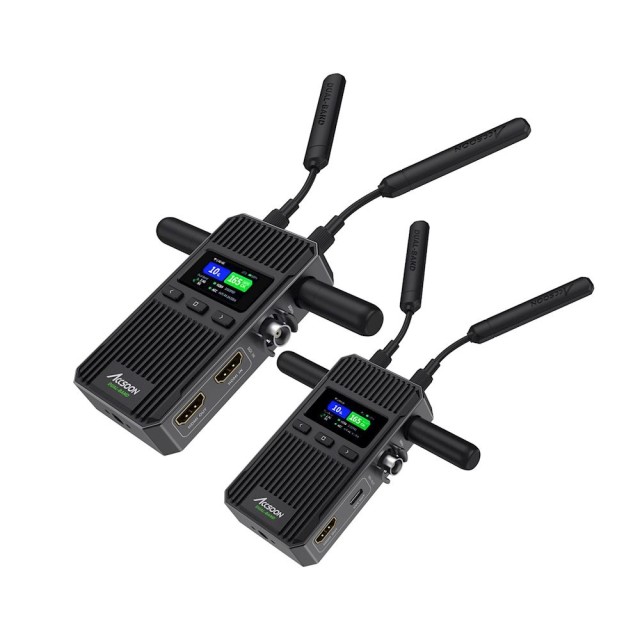

Komplet vsebuje en oddajnik in en sprejemnik za oddaljeni Full HD predogled prek SDI, HDMI ali USB-C UVC.


Fotografija v aplikaciji proizvajalca prikazuje kamero z oddajnikom CineView 2 SDI in mobilni predogled. Izhod SDI ali HDMI kamere priključite na TX. Telefon sprejema signal neposredno v aplikaciji Accsoon SEE, združljivi strojni sprejemnik RX pa napaja oddaljeni monitor. Kamera, mobilna naprava in monitorji niso vključeni v paketu.
TX sprejema SDI in HDMI ter zagotavlja lokalni HDMI loop-out. HDMI vhod in lokalna zanka podpirata DCI/UHD 4K do 60p, brezžični prenos in izhodi RX pa ostajajo Full HD do 60p. TX sprejema 3G-SDI ravni A/B; RX oddaja prek SDI ravni A, HDMI in USB-C UVC. Shema ločuje vhode TX na levi od izhodov RX na desni. Ta paket vsebuje obe enoti.

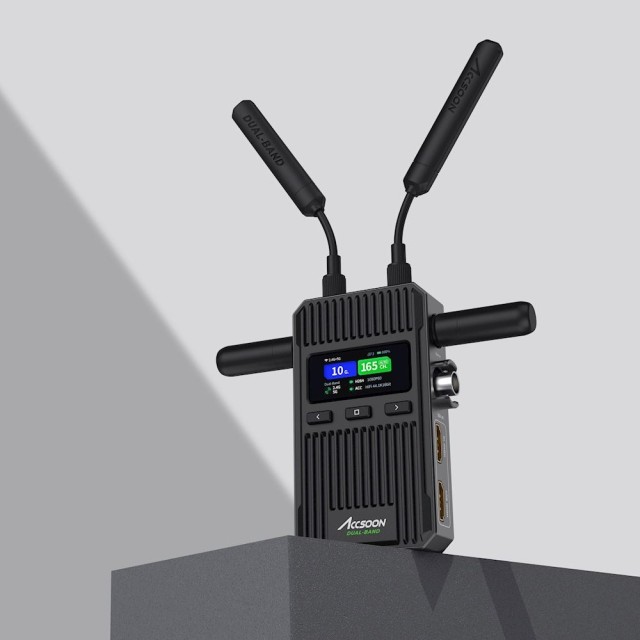

CineView 2 SDI pošilja sliko hkrati v pasovih 2,4 in 5 GHz. Sprejemnik uporablja oba podatkovna toka za zanesljivejši prenos. Dve daljši zgornji in dve krajši stranski anteni sodita k novi konstrukciji te generacije. Motnje in ovire s tem ne izginejo; za zanesljiv predogled še vedno potrebujete ustrezno namestitev enot.
Proizvajalec navaja doseg do 450 m pri neposredni vidljivosti, brez ovir in motenj. Zamik sistema je pod 50 ms, brez upoštevanja zamika kamere. Stene, radijski promet in položaj sprejemnika lahko dejanski doseg zmanjšajo. Ilustracija prikazuje navedeni doseg, ne pa zagotovljeno povezavo v katerem koli okolju.


En TX lahko hkrati podpira največ štiri brezžične sprejemne naprave: združljive RX-je ali telefone/tablične računalnike z Accsoon SEE. Pet vrstic na shemi prikazuje alternativne kombinacije, ne pa pet sočasnih povezav. Kabelski monitor za RX ali lokalni HDMI-monitor za TX ne zasedata dodatnega brezžičnega reže. Priloženi RX zaseda eno režo; tri ostale so na voljo za dodatne naprave.
CineView 2 SDI je po navedbah proizvajalca združljiv s sistemom CineView SE, HE in Quad. Njegov TX lahko sliko prenaša tudi na monitor CineView M7 Pro v načinu RX. Shema prikazuje možne kombinacije oddajnika in sprejemnika; ne pomeni, da so vse prikazane naprave vključene v paketu. Preverite vlogo TX/RX in skupni podprti format slike.


Vsako enoto napajate z baterijo NP-F550/750/970, prek enosmernega napetostnega vira 7,4–16,8 V ali samostojnega USB-C vhoda za napajanje 5 V / 3 A v skladu s priročnikom v2.0. Enosmerna vtičnica 5,5 × 2,1 mm ima pozitivni pol v sredini. Poraba moči TX je manjša od 6 W, RX pa manjša od 5 W. Prikazano napajanje V-Mount zahteva ločen adapter; baterije, napajalnike in kable je treba kupiti ločeno.
Barvni 1,47-palčni LCD-zaslon na oštevilčenem diagramu prikazuje: 1 moč signala, 2 število priključenih naprav, 3 stanje baterije, 4 skupino, 5 kanal, 6 format slike in 7 zvok. Na TX in RX nastavite isto skupino in po spremembi potrdite z ponovnim zagonom. TX v načinu AUTO (A) ob zagonu izbere primeren kanal; RX sledi oddajniku.


Meniju naprave uporablja načine HQ, NOR in SPD. HQ daje prednost kakovosti slike, NOR uravnoteženemu delovanju, SPD pa hitrosti. Izbiro prilagodite glede na okolje in zahteve za predogled. Za neposredno oddajanje iz mobilne aplikacije sledite navodilom v priročniku; prikaz spodaj ustreza dejanskemu vmesniku naprave.
Sprejemnik RX ima ločen USB-C UVC video izhod za računalnik. Fotografija proizvajalca prikazuje RX, priključen na prenosni računalnik za predogled in programsko opremo za pretakanje. Gre za drug priključek kot USB-C za napajanje. RX hkrati ponuja HDMI in SDI izhode; internet, računalnik in podatkovni USB-kabel pripravite ločeno.


Telefon ali tablični računalnik z operacijskim sistemom iOS ali Android sprejema sliko neposredno iz TX v aplikaciji Accsoon SEE in zaseda en brezžični slot. Aplikacija ponuja valovno obliko, zebro, lažne barve, ostrenje, predogled LUT, snemanje in prekrivanje. Primer vmesnika prikazuje vnos naslova in ključa RTMP; za prenos je potrebna lastna internetna povezava mobilnega telefona in ustrezna nastavitev NOR/SPD v skladu s priročnikom.
Aluminijasto ohišje brez ventilatorja ne povzroča hrupa ventilatorja. Enota meri 60 × 27,5 × 106,5 mm in tehta 210 g brez anten. Navoj 1/4″-20 z zavoro proti vrtenju olajša montažo na kamerinski rig ali stojalo. Delovna temperatura je od −10 do 40 °C; podrobnosti proizvajalca prikazujejo konstrukcijo pasivnega hlajenja.


Standardni komplet vsebuje en oddajnik, en sprejemnik, štiri dolge in štiri kratke antene, dva adapterja za pasivne sani ter navodila z garancijsko kartico. Shema pripada temu kompletu, ne pa pakiranju samostojnega TX ali RX. Baterije, kabli za prenos slike in napajanje, kamera, računalnik in monitorji niso del paketa.
Accsoon CineView 2 SDI je profesionalni brezžični sistem za prenos videa z dvojnim pasom in povezljivostjo SDI/HDMI, ki se odlikuje po nizki zakasnitvi in velikem dosegu. Za njegovo polno izkoriščanje je ključno zagotoviti zanesljivo napajanje z baterijami NP-F, kakovostno namestitev na kamerne nosilce ter možnost spremljanja prek mobilnih naprav s pomočjo specializiranih ohišij.
Napajanje – Dodatna oprema za zagotavljanje energije za oddajnik in sprejemnik, ki uporabljata standard NP-F.
Pribor za montažo – Komponente za varno in prilagodljivo pritrditev enot CineView na kamere, stabilizatorje in stative.
Monitorji in kletke – Nosilci in kletke za tablične računalnike in telefone, ki omogočajo uporabo mobilnih naprav kot predoglednih monitorjev.
Kabli in prevoz - Potrebna kabeláž za prenos signala in zaščitne torbe za varen prevoz kompleta.
| Producent: | Accsoon |
| Kategorija: | Brezžični prenos videoposnetkov |
| Doseg pri neposredni vidljivosti | 450m |
| Dimenzije enote brez anten | 60x27.5x106.5mm |
| Teža ene enote | 210g |
| Število oddajnikov v paketu | 1 |
| Število sprejemnikov v paketu | 1 |
| Največje število sprejemnih naprav | 4 |
| Največja ločljivost prenosa | 1920x1080px |
| Največja hitrost snemanja | 60fps |
| Območje vhodne enosmerne napetosti | 7.4x16.8V |
| Napetost napajanja USB-C | 5V |
| Najmanjši tok USB-C vira | 3A |
| Delovna temperatura | -10x40°C |
| Oddajna moč | 20dBm |
| Frekvenčni pas | 2,4 GHz · 5 GHz |
| Napajanje | DC · NP-F550 · NP-F750 · NP-F970 · USB-C |
| Material | Aluminijeva zlitina |
| Barva | Črna |
| Vgradni vmesnik | 1/4″-20 |
| Funkcije | HDMI prehodni izhod · Hlajenje brez ventilatorja · Povezovanje s skupinskim izbirnikom · Samodejna izbira kanala · USB-C UVC izhod |
| DC napajalni priključek | 5,5 × 2,1 mm, vtičnica, pozitivni pol v sredini |
| Frekvenca vzorčenja zvoka | 44,1 kHz · 48 kHz |
| Bitna globina zvoka | 16 bitov · 20 bit · 24 bitov |
| Vhodni priključek | BNC – vtičnica · HDMI tip A – vtičnica |
| Izhodni priključek | BNC – vtičnica · HDMI tip A – vtičnica · USB-C – vtičnica |
| Raven vhoda 3G-SDI | A · B |
| Raven izhoda 3G-SDI | A |
| Največja poraba energije oddajnika | 6W |
| Največja poraba energije sprejemnika | 5W |
| Največja vhodna ločljivost HDMI | 4096x2160px |
| Največja vhodna frekvenca slike prek HDMI | 60fps |
| Vrsta zaslona za prikaz stanja | Barvni LCD |
| Združljiv brezžični sistem | CineView 2 SDI · CineView HE · CineView M7 Pro · CineView Quad · CineView SE |
| Videokodek | H.264 |
| Število anten ene enote | 4 |
| Diagonala barvnega LCD | 1,47″ |
| Zakasnitev | <50 ms |
| Vhod | HDMI · SDI |
| Izhod | 3G-SDI · HDMI · USB-C (UVC) |
