Accsoon CineView 2 SDI TX je samostojni brezžični oddajnik za snemalne ekipe, režiserje in mobilni predogled. Povezava prenaša Full HD do 60p s kodekom H.264 hkrati v pasovih 2,4 in 5 GHz, z zakasnitvijo sistema pod 50 ms brez upoštevanja kamere ter dosegom do 450 m pri neposredni vidljivosti brez ovir in motenj. Samostojni oddajnik sprejema SDI ali HDMI in…
Accsoon CineView 2 SDI TX je samostojni brezžični oddajnik za snemalne ekipe, režiserje in mobilni predogled. Povezava prenaša Full HD do 60p s kodekom H.264 hkrati v pasovih 2,4 in 5 GHz, z zakasnitvijo sistema pod 50 ms brez upoštevanja kamere ter dosegom do 450 m pri neposredni vidljivosti brez ovir in motenj. Samostojni oddajnik sprejema SDI ali HDMI in ima lokalni HDMI loop-out. Združljivi sprejemniki ali mobilna aplikacija Accsoon SEE prejemajo signal Full HD brezžično; strojna oprema RX se kupi ločeno. En TX lahko hkrati podpira največ štiri brezžične sprejemne naprave. Vsaka enota ima aluminijasto ohišje brez ventilatorja, barvni 1,47-palčni LCD zaslon ter napajanje z baterijami NP-F, prek DC 7,4–16,8 V ali USB-C 5 V / 3 A. Oddajnik sprejema DCI/UHD HDMI 4K60 z lokalnim HDMI izhodom; brezžični prenos ostaja v ločljivosti Full HD. Baterije, kabli in oprema za spremljanje se kupujejo ločeno.
ACCSOON CINEVIEW 2 SDI · TX
Samostojni oddajnik sprejema SDI ali HDMI in ima lokalni HDMI loop-out. Združljivi sprejemniki ali mobilna naprava Accsoon SEE prejemajo Full HD brezžično; strojna oprema RX se kupi ločeno.


Fotografija v aplikaciji proizvajalca prikazuje kamero z oddajnikom CineView 2 SDI in mobilni predogled. Izhod SDI ali HDMI kamere priključite na TX. Telefon sprejema signal neposredno v aplikaciji Accsoon SEE, združljivi strojni sprejemnik pa napaja oddaljeni monitor. Kamera, mobilna naprava in monitorji niso vključeni v paketu.

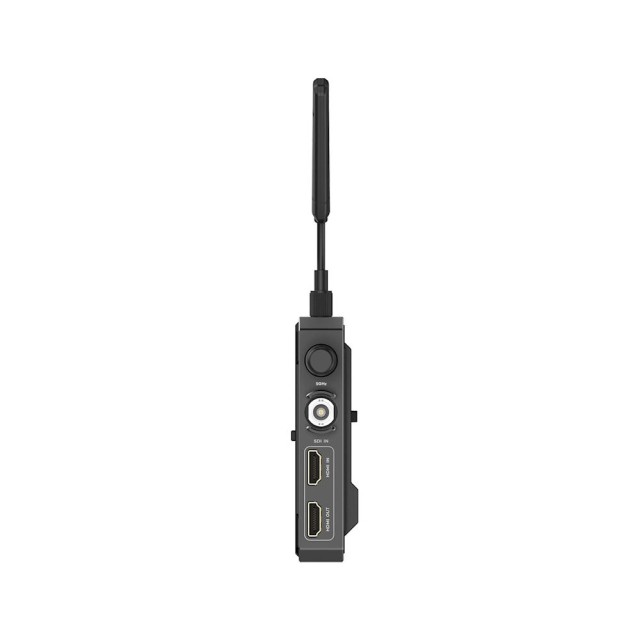

TX sprejema SDI in HDMI ter omogoča lokalni HDMI loop-out. HDMI vhod in lokalna zanka podpirata DCI/UHD 4K do 60p, brezžični prenos in izhodi RX pa ostajajo v ločljivosti Full HD do 60p. TX sprejema 3G-SDI ravni A/B; RX oddaja prek SDI ravni A, HDMI in USB-C UVC. Shema ločuje vhodi TX na levi od izhodov RX na desni. Pakiranje vsebuje le TX; RX se kupi ločeno.

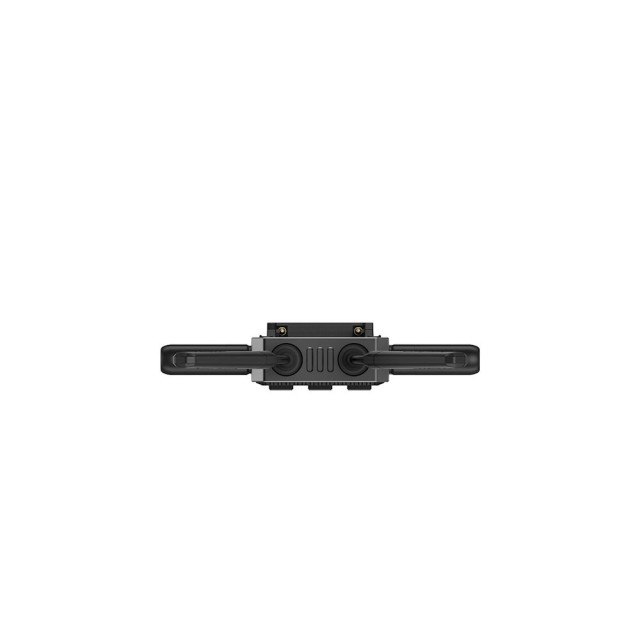

CineView 2 SDI pošilja sliko hkrati v pasovih 2,4 in 5 GHz. Sprejemnik uporablja oba podatkovna toka za zanesljivejši prenos. Dve daljši zgornji in dve krajši stranski anteni sodita k novi konstrukciji te generacije. Motnje in ovire s tem ne izginejo; za zanesljiv predogled še vedno potrebujete ustrezno namestitev enot.
Proizvajalec navaja doseg do 450 m pri neposredni vidljivosti, brez ovir in motenj. Zamik sistema je pod 50 ms, brez upoštevanja zamika kamere. Stene, radijski promet in položaj sprejemnika lahko dejanski doseg zmanjšajo. Ilustracija prikazuje deklarirani doseg, ne pa zagotovljeno povezavo v katerem koli okolju.


En TX lahko hkrati podpira največ štiri brezžične sprejemne naprave: združljive RX ali telefone/tablične računalnike z Accsoon SEE. Pet vrstic na shemi predstavlja alternativne kombinacije, ne pa pet sočasnih povezav. Kabelski monitor za RX ali lokalni HDMI-monitor za TX ne zasedata dodatnega brezžičnega reža. Pakiranje vsebuje en oddajnik brez strojne opreme za sprejem.
CineView 2 SDI je po navedbah proizvajalca združljiv s sistemom CineView SE, HE in Quad. Njegov TX lahko sliko prenaša tudi na monitor CineView M7 Pro v načinu RX. Shema prikazuje možne kombinacije oddajnika in sprejemnika; to ne pomeni, da so vse prikazane naprave vključene v paketu. Preverite vlogo TX/RX in skupni podprti format slike.

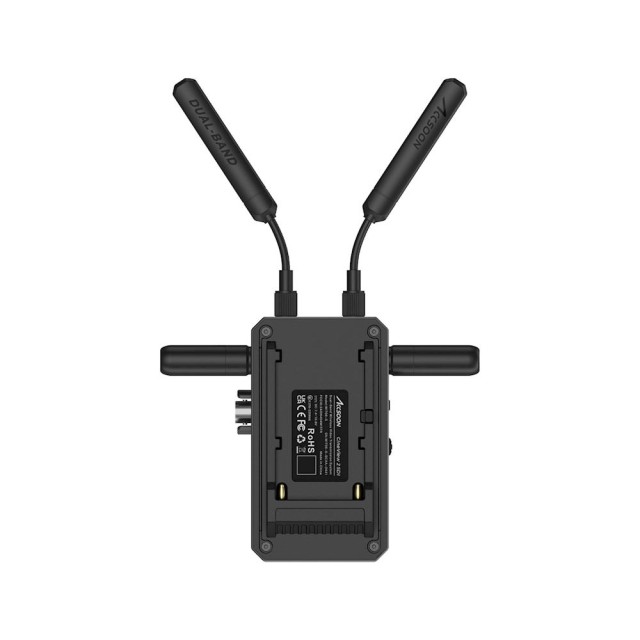

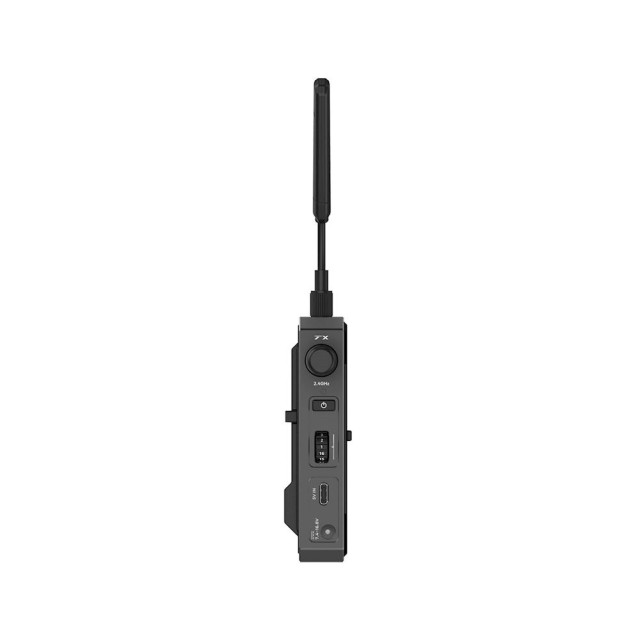

Vsako enoto napajate z baterijo NP-F550/750/970, prek enosmernega napetostnega vira 7,4–16,8 V ali samostojnega USB-C vhoda za napajanje 5 V / 3 A v skladu s priročnikom v2.0. Enosmerna vtičnica 5,5 × 2,1 mm ima pozitivni pol v sredini. Poraba energije TX je manjša od 6 W, RX pa manjša od 5 W. Prikazano napajanje V-Mount zahteva ločen adapter; baterije, napajalnike in kable je treba kupiti ločeno.
Barvni 1,47-palčni LCD-zaslon na oštevilčenem diagramu prikazuje: 1 moč signala, 2 število priključenih naprav, 3 stanje baterije, 4 skupino, 5 kanal, 6 format slike in 7 zvok. Na TX in RX nastavite isto skupino in po spremembi potrdite z ponovnim zagonom. TX v načinu AUTO (A) ob zagonu izbere primeren kanal; RX sledi oddajniku.


Meniju naprave uporablja načine HQ, NOR in SPD. HQ daje prednost kakovosti slike, NOR uravnoteženemu delovanju, SPD pa hitrosti. Izbiro prilagodite glede na okolje in zahteve za predogled. Za neposredno oddajanje iz mobilne aplikacije sledite navodilom v priročniku; prikaz spodaj ustreza dejanskemu vmesniku naprave.
Telefon ali tablični računalnik z operacijskim sistemom iOS ali Android sprejema sliko neposredno iz TX v aplikaciji Accsoon SEE in zaseda en brezžični slot. Aplikacija ponuja prikaz valovne oblike, zebro, lažne barve, ostrenje, predogled LUT, snemanje in prekrivanje. Primer vmesnika prikazuje vnos naslova in ključa RTMP; za prenos je potrebna lastna internetna povezava mobilne naprave ter ustrezna nastavitev NOR/SPD v skladu z navodili.

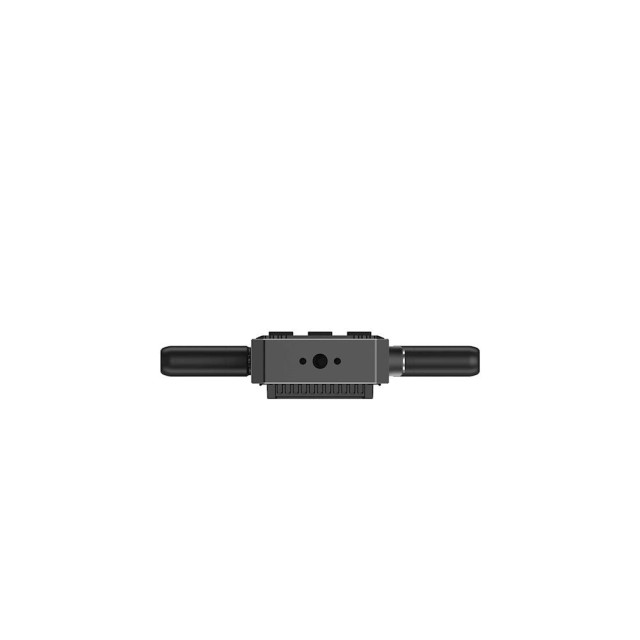

Aluminijasto ohišje brez ventilatorja ne povzroča hrupa ventilatorja. Enota meri 60 × 27,5 × 106,5 mm in tehta 210 g brez anten. Navoj 1/4″-20 z zavoro proti zasuku olajša montažo na kamerinski rig ali stojalo. Delovna temperatura je od −10 do 40 °C; podrobnosti proizvajalca prikazujejo konstrukcijo pasivnega hlajenja.
Accsoon CineView 2 SDI TX je napreden brezžični video oddajnik z dvojnim pasom in vhodi SDI/HDMI, ki za delovanje potrebuje stabilno napajanje standarda NP-F ter ponuja prilagodljive možnosti namestitve. Spodaj izbrana oprema vključuje potrebne napajalne sisteme, montažne adapterje in dodatke za spremljanje na mobilnih napravah, ki v celoti izkoriščajo ekosistem Accsoon.
Napajanje in baterije – Oddajnik je opremljen z režo za baterije serije NP-F, zato so hitri polnilniki in napajalni adapterji ključni za neprekinjeno delovanje.
Pritrditev in montaža – Ti adapterji in glave omogočajo varno in prilagodljivo pritrditev oddajnika na kamere, stabilizatorje ali stative.
Dodatna oprema za spremljanje – Ker CineView 2 TX omogoča prenos slike na naprave iOS/Android, so te kletke in nosilci idealni za ustvarjanje monitorja za predogled.
Kabli in prevoz – Kakovostna povezava s kamero in varen prevoz brezžične opreme sta nujna za profesionalno uporabo.
| Producent: | Accsoon |
| Kategorija: | Brezžični prenos videoposnetkov |
| Doseg pri neposredni vidljivosti | 450m |
| Dimenzije enote brez anten | 60x27.5x106.5mm |
| Teža ene enote | 210g |
| Število oddajnikov v paketu | 1 |
| Največje število sprejemnih naprav | 4 |
| Največja ločljivost prenosa | 1920x1080px |
| Največja hitrost snemanja | 60fps |
| Območje vhodne enosmerne napetosti | 7.4x16.8V |
| Napetost napajanja USB-C | 5V |
| Najmanjši tok USB-C vira | 3A |
| Delovna temperatura | -10x40°C |
| Oddajna moč | 20dBm |
| Frekvenčni pas | 2,4 GHz · 5 GHz |
| Napajanje | DC · NP-F550 · NP-F750 · NP-F970 · USB-C |
| Material | Aluminijeva zlitina |
| Barva | Črna |
| Vgradni vmesnik | 1/4″-20 |
| Funkcije | HDMI prehodni izhod · Hlajenje brez ventilatorja · Povezovanje s skupinskim izbirnikom · Samodejna izbira kanala |
| DC napajalni priključek | 5,5 × 2,1 mm, vtičnica, pozitivni pol v sredini |
| Frekvenca vzorčenja zvoka | 44,1 kHz · 48 kHz |
| Bitna globina zvoka | 16 bitov · 20 bit · 24 bitov |
| Vhodni priključek | BNC – vtičnica · HDMI tip A – vtičnica |
| Izhodni priključek | HDMI tip A – vtičnica |
| Raven vhoda 3G-SDI | A · B |
| Največja poraba energije oddajnika | 6W |
| Največja vhodna ločljivost HDMI | 4096x2160px |
| Največja vhodna frekvenca slike prek HDMI | 60fps |
| Vrsta zaslona za prikaz stanja | Barvni LCD |
| Združljiv brezžični sistem | CineView 2 SDI · CineView HE · CineView M7 Pro · CineView Quad · CineView SE |
| Videokodek | H.264 |
| Število anten ene enote | 4 |
| Diagonala barvnega LCD | 1,47″ |
| Zakasnitev | <50 ms |
| Vhod | HDMI · SDI |
| Izhod | HDMI |
