Tilta Nucleus-M Hand Grip to Gimbal Adapters (L/R)

Par adapterjev Tilta za priključitev ročajev Nucleus-M na gimbal: levi in desni adapter se stisneta okoli zgornjega ročaja gimbala premera 30 mm, s priloženima redukcijama tudi 25 mm. Ročaja brezžičnega upravljanja objektiva se tako preselita s palic riga na stabilizator in operater gimbala upravlja ostrenje, zaslonko ali zoom neposredno iz prijema — brez druge osebe pri ročni enoti.

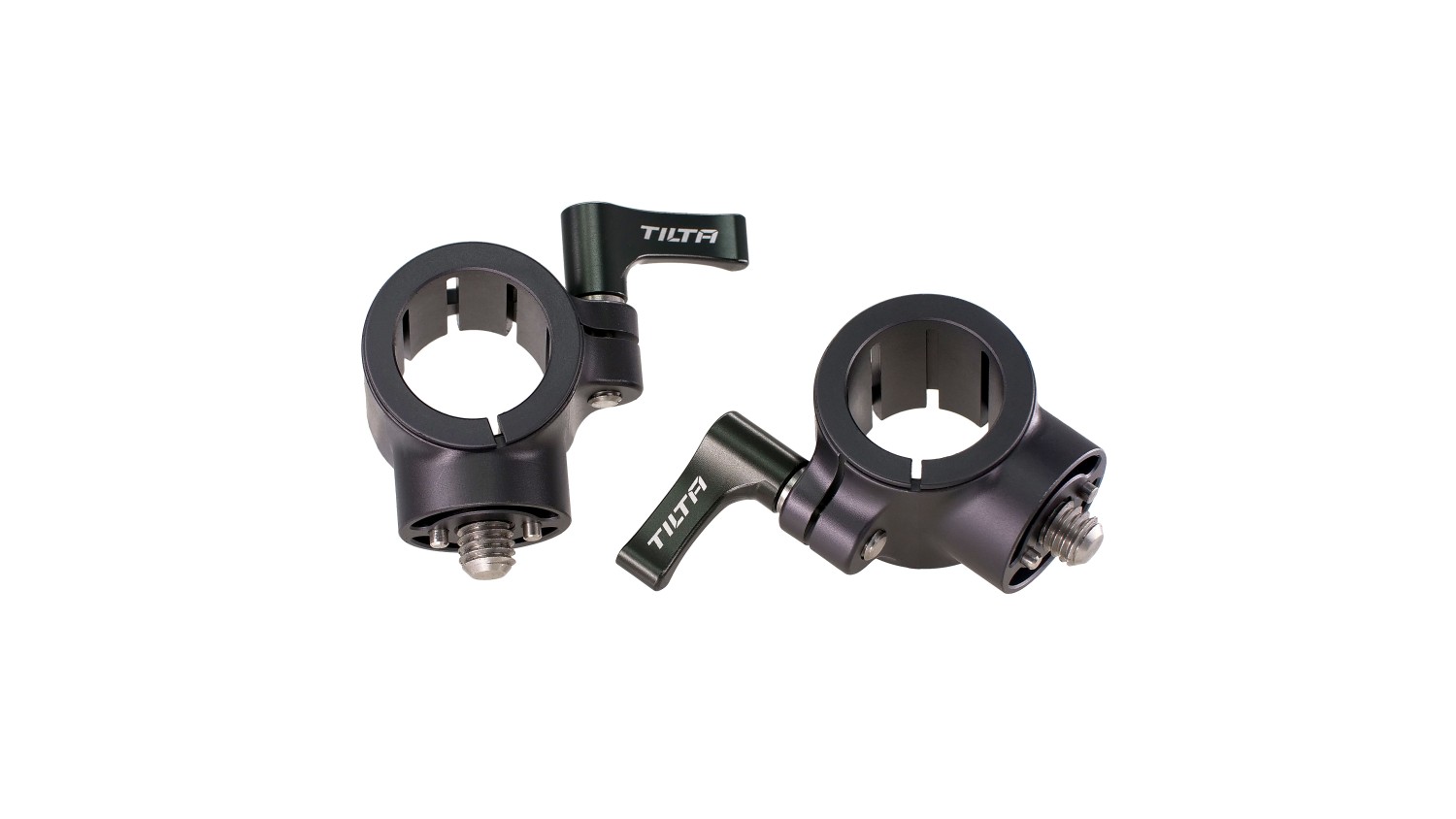

Adapterja ročajev Nucleus-M na gimbal (levi in desni) iz stabilizatorja z zgornjim ročajem — cevjo premera 30 ali 25 mm — naredita nosilec za ročaja Nucleus-M. Vsak adapter ima lastno ročico za privitje in objemko, v katero se vstavi redukcija s 30 na 25 mm.

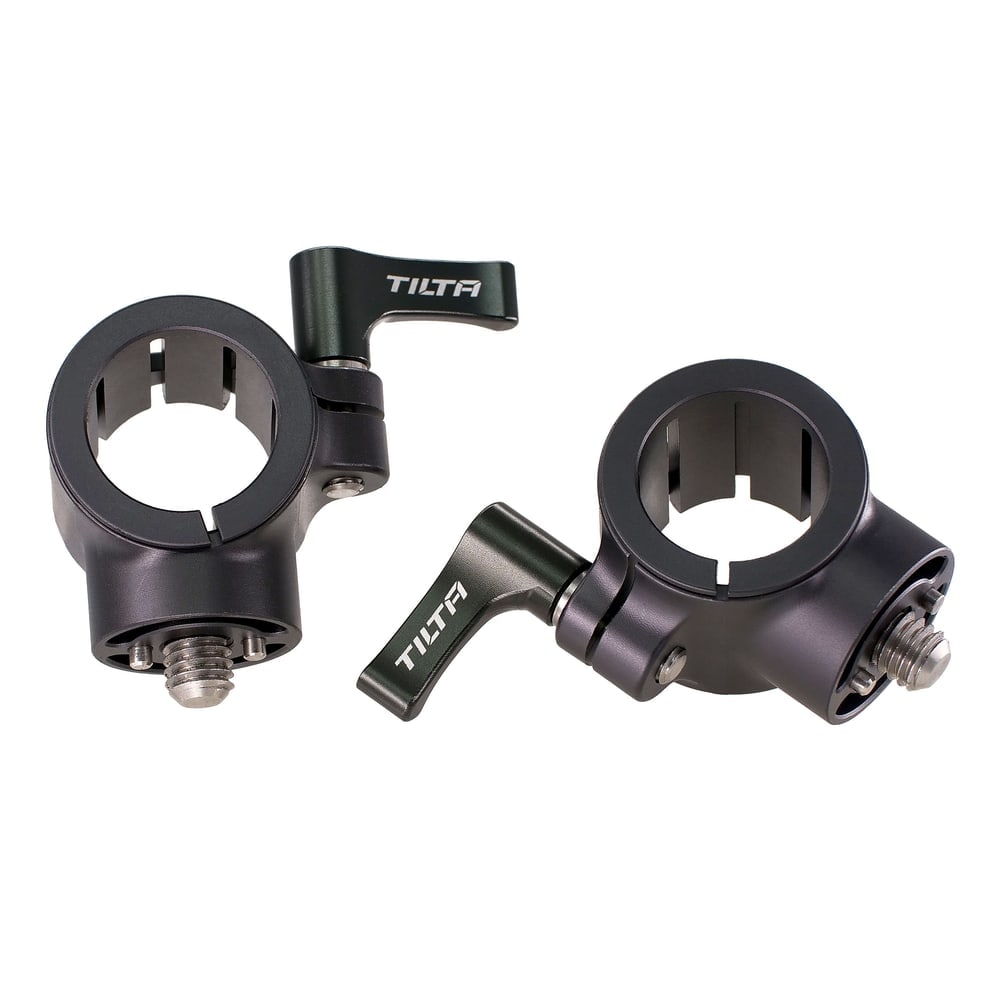

Objemka za cev 30 in 25 mm

Adapter se odpre, namesti na cev zgornjega ročaja gimbala in privije z ročico — objemka je narejena za premer 30 mm, in če ima gimbal tanjši ročaj, se vanjo vstavi priložena redukcija na 25 mm. Na drugi strani adapterja je vmesnik, na katerega se ročaj Nucleus-M pripne enako kot na rig. Levi in desni adapter sta zrcalna, zato ročaja na obeh straneh gimbala sedita pod enakim kotom in ima operater kolo ostrenja in tipke pod palcem, medtem ko stabilizator drži z obema rokama.

Izvedba

Adapterja sta iz aluminijeve zlitine v barvi gunmetal gray z veznimi deli iz nerjavnega jekla; vsak meri 44,5 × 57,2 × 38,1 mm. Spadata k ročajem Nucleus-M prve generacije; za ročaja Nucleus-M II je namenjen adapter na Top Handle WLC-T06-THA.

Sistem Tilta Nucleus-M

Nucleus-M (serija WLC-T03) je brezžično upravljanje objektiva: motorji na palicah 15/19 mm vrtijo ostrenje, zaslonko in zoom, ročna enota FIZ ali ročaji s kolesom jih upravljajo na daljavo, napajanje pa teče po 7-pinskih kablih — s plošče P-Tap ali verižno z motorja na motor. Deli serije WLC-T03 se kombinirajo: zobniki motorja, kabli, adapterji ročajev, most in kovček spadajo k istemu sistemu, tudi ta del.
