RED V-RAPTOR TACTICAL TOP PLATE W/ BATTERY ADAPTER (V-lock)

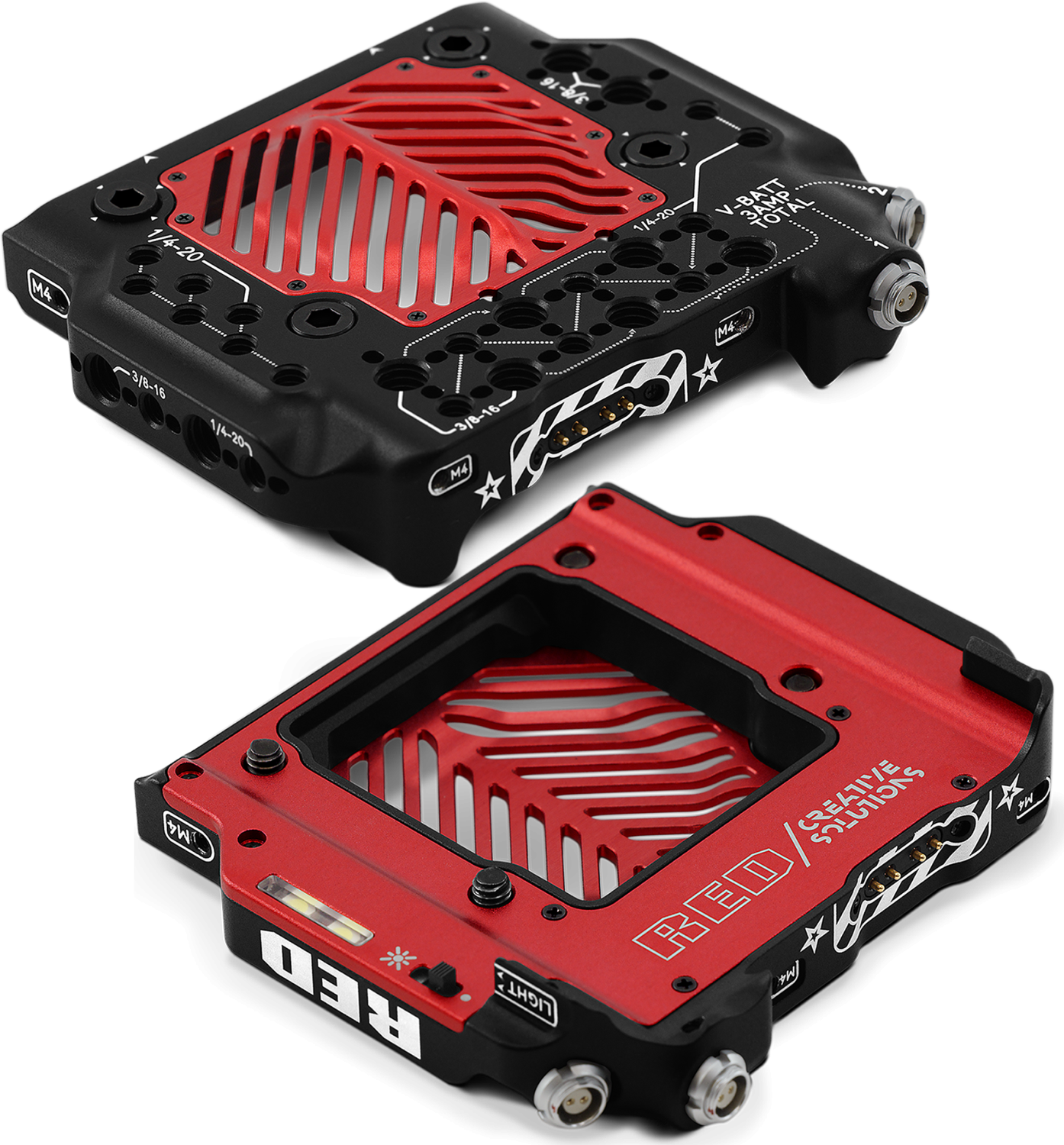

V-RAPTOR™ Tactical Top Plate omogoča varno namestitev večje baterije na zadnji del fotoaparata in namestitev/ napajanje dodatne opreme z zgornje plošče. Vrhnja plošča vključuje dva 2-pinska izhodna napajalnika Aux, stransko LED-svetlobo za pomočnika, več pritrdilnih navojev 3/8-16 in ¼-20 ter priključni sistem pogo za povezavo z adapterjem za baterijo.

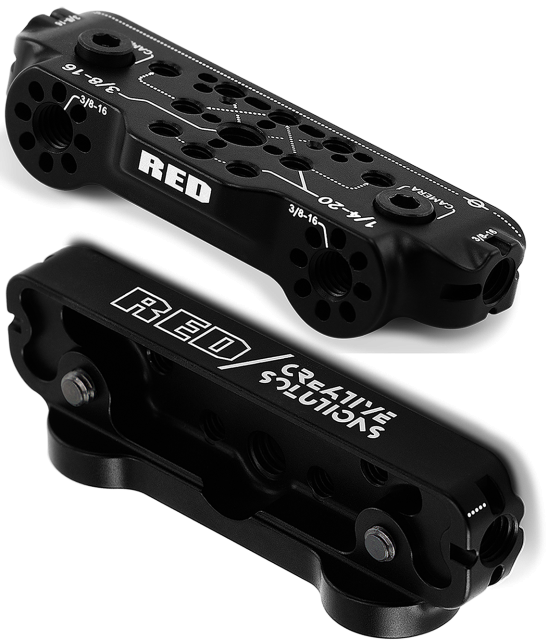

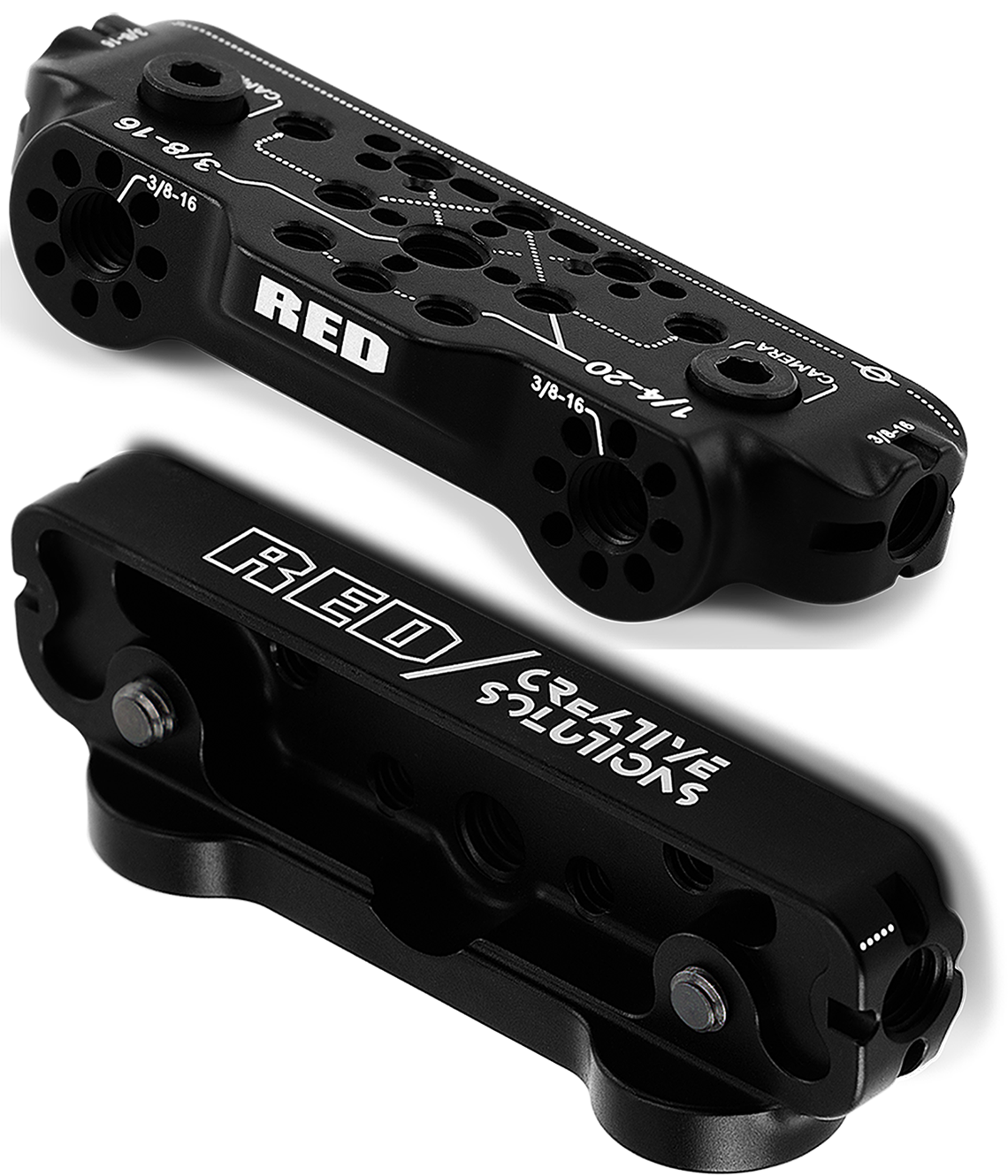

Sprednja plošča za sir zagotavlja dodatne pritrdilne navoje 3/8-16 in ¼-20. Ta plošča je potrebna za pritrditev zgornjega ročaja in podaljškov V-RAPTOR™, ko je nameščena taktična zgornja plošča V-RAPTOR™.

Adapterja za baterije V-Lock in Gold Mount vključujeta P-tap/D-tap ter varnostni sistem E-Fuse in sistem pogo povezave za povezavo z zgornjo ploščo. Ti adapterji omogočajo, da fotoaparat sprejme baterije V-Lock in Gold Mount polne velikosti.

Vrhnjo ploščo V-RAPTOR™ Tactical Top Plate lahko uporabljate s 7,0-palčnim zaslonom LCD DSMC3™ RED® Touch, zgornjim ročajem in podaljški V-RAPTOR™, ročajem Outrigger in priloženo sprednjo ploščo Cheese Plate.

OPOMBA: Funkcija SMBUS Pass-through je na voljo samo pri adapterju za baterije V-Lock.

OPOMBA: Taktična zgornja plošča V-RAPTOR z baterijskim adapterjem ni združljiva s sistemi kamer ^DSMC®, ^DSMC2®, RED ^RANGER® ali ^KOMODO®.

Za težave ali odpravljanje težav se obrnite na support@cs.inc.

Paket V-RAPTOR™ Tactical Top Plate in adapter za baterijo vključuje:

Za pritrditev zgornje plošče:

1. Štiri vijake poravnajte z ustreznimi luknjami ¼-20 za priključno točko POGO na vrhu fotoaparata in vsak vijak zategnite v obliki križa, da zagotovite enakomerno porazdelitev pritiska na ploščo.

2. Nato lahko izberete, ali želite pred zgornjo ploščo pritrditi sprednjo ploščo za sir, 7,0-palčni LCD zaslon DSMC3™ RED® Touch ali ročaj za izstopanje.

3. Nato za pritrditev adapterja za baterijo potisnite adapter na zadnjo ploščo V-Lock na ohišju kamere in pritrdite oba zgornja vijaka na zgornjo ploščo, da zagotovite trdno povezavo.

OPOMBA: Morda boste morali nekoliko zrahljati vijaka zgornje plošče, da se vijak adapterja za baterijo poravna z zgornjo ploščo.

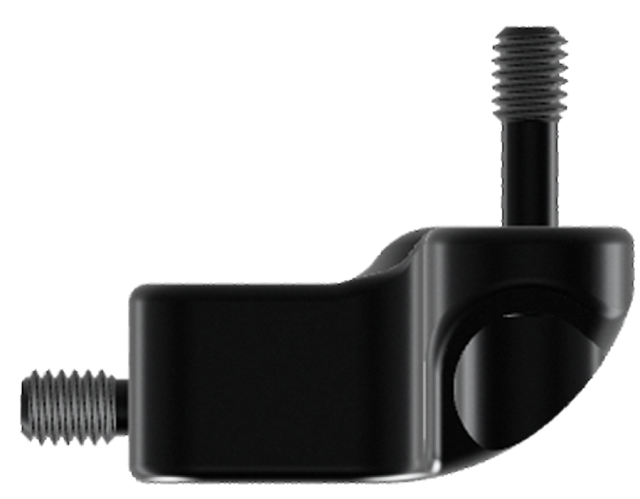

Za dodatno podporo lahko na spodnji del adapterja za baterijo in na zadnji del plošče Arca (priloženo paketu razširitvene lopatice in hitre platforme) pritrdite podporni nosilec za baterijo.
