RGBlink mini-edge SDI

Preklopnik RGBlink mini-edge SDI v enem pultu združuje deset vhodnih priključkov – štiri HDMI 2.0, štiri 3G-SDI, kamero USB (UVC) in omrežni vir NDI | HX2 – z mešanjem osmih zvočnih kanalov, upravljanjem kamer PTZ, snemanjem na disk USB in pretakanjem neposredno v omrežje. Primeren je za šole, šport, bogoslužja, podjetniške dogodke in konference.

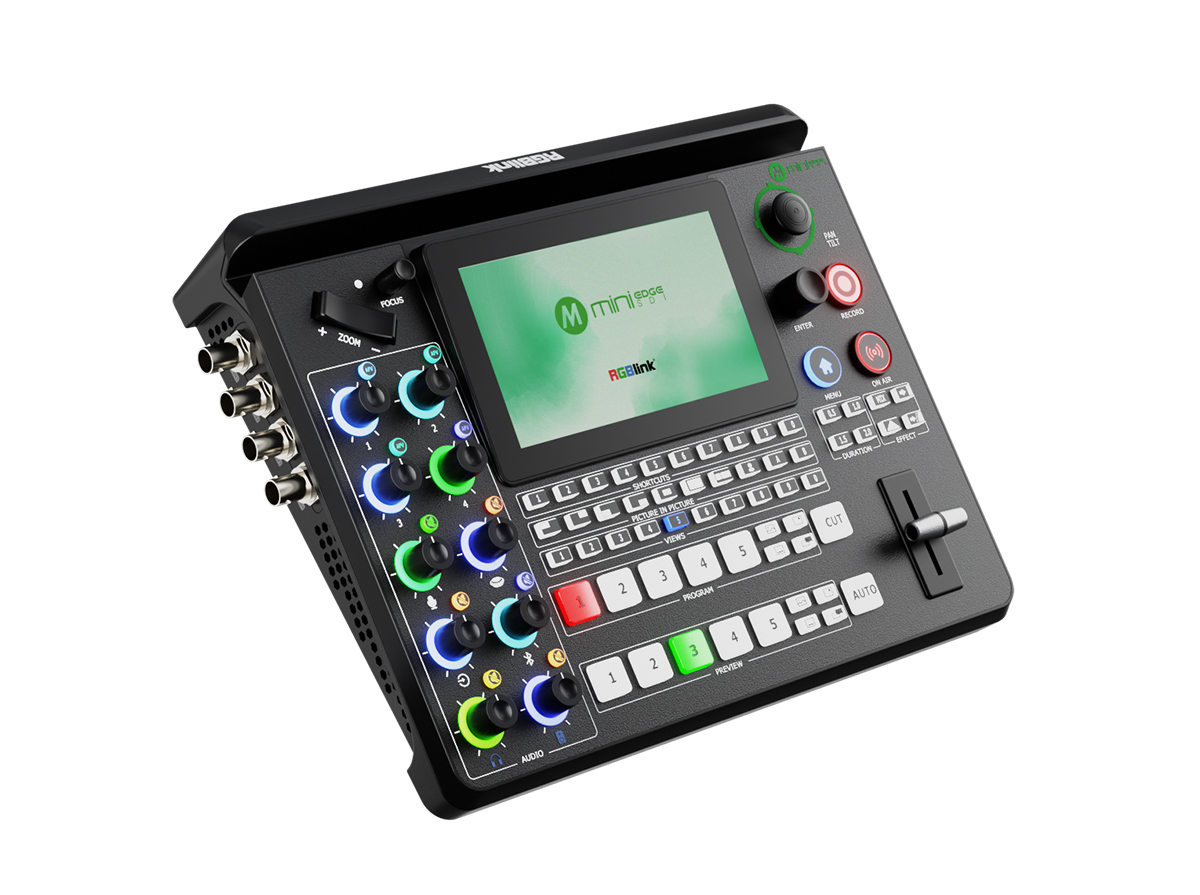

Vgrajeni 5,5-palčni zaslon prikazuje večpogled in meni, vse drugo upravljate s fizičnimi tipkami, gumbi, T-barom in joystickom – brez računalnika.

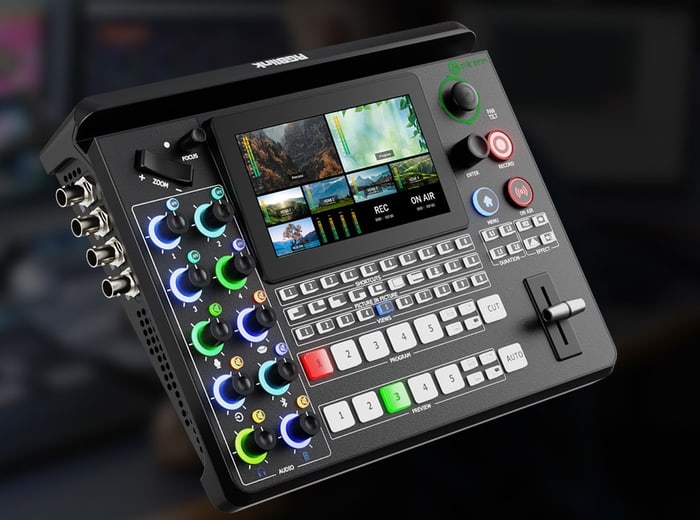

Deset vhodov v enem pultu

Štirim vhodom HDMI 2.0 (do 4K60) mini-edge SDI dodaja štiri vhode 3G-SDI na priključkih BNC, vhod USB-C za kamero UVC in dvosmerni NDI | HX2 prek omrežja. Tipke 1–4 v vrsticah PROGRAM in PREVIEW izbirajo vhode HDMI ali SDI, tipka 5 kamero UVC, vir NDI ali datoteko z diska USB. Dva ločena izhoda HDMI oddajata program in večpogled v ločljivosti do 1080p60. Naprava meri 291 × 222,6 × 71,3 mm in se napaja prek USB-C PD.

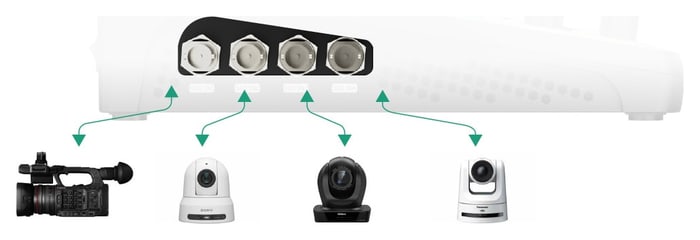

Oddajni vhodi 3G-SDI

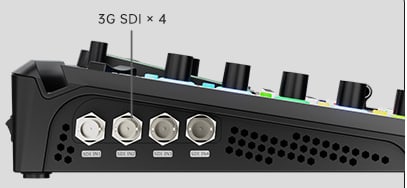

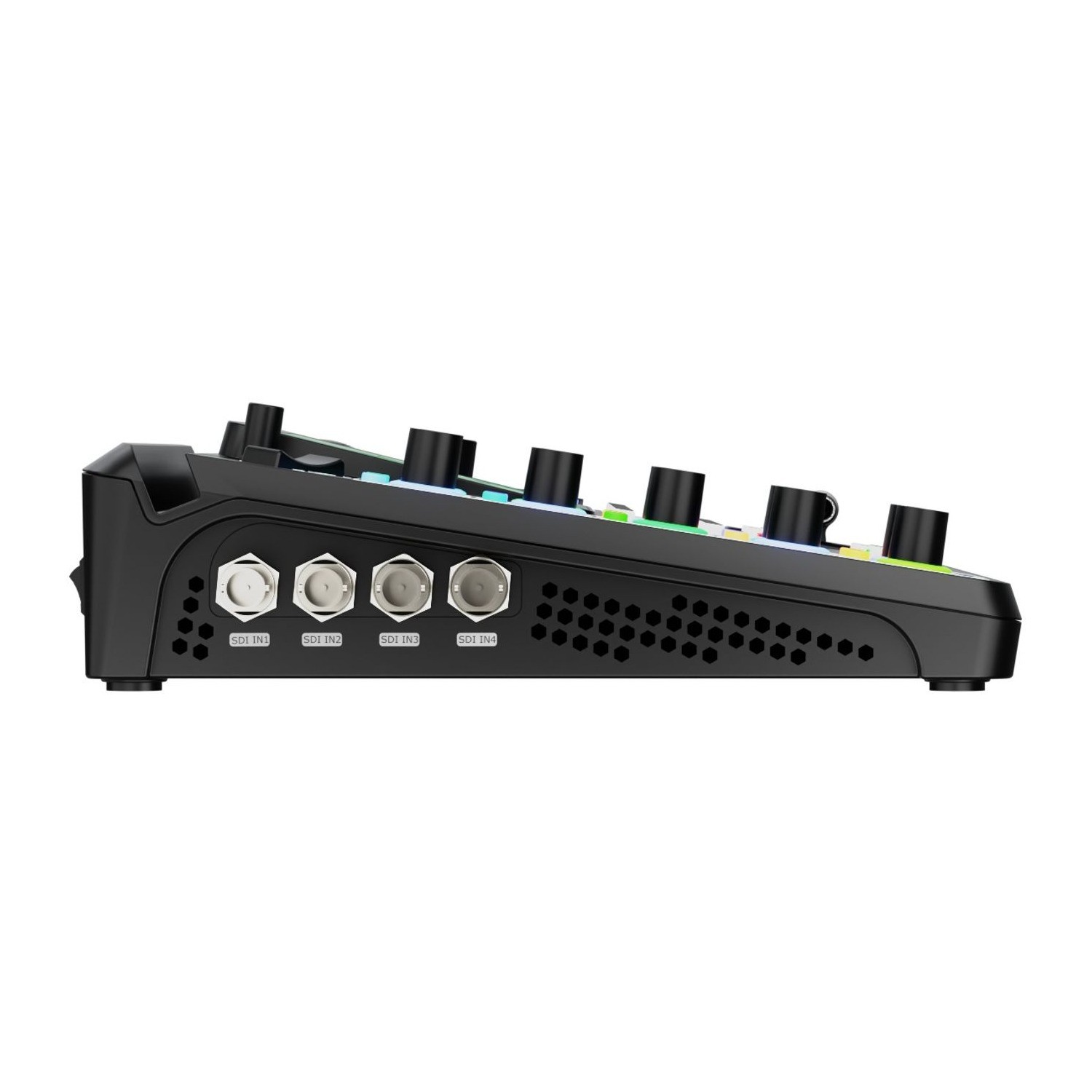

Štirje vhodi 3G-SDI na boku sprejemajo signal 3G/HD/SD-SDI do 1080p60 iz kamer, kamer PTZ in drugih virov. SDI prenaša sliko po daljših kablih kot HDMI – 3G-SDI signal prenese do 100 m (laboratorijska meritev RGBlink). Vhodi HDMI 2.0 na zadnji plošči sprejemajo do 4096 × 2160 pri 60 Hz; vhod HDMI 1 podpira HDCP 2.2, ostali vhodi HDCP 1.x.

Priključki

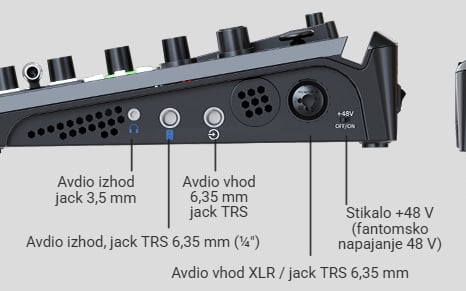

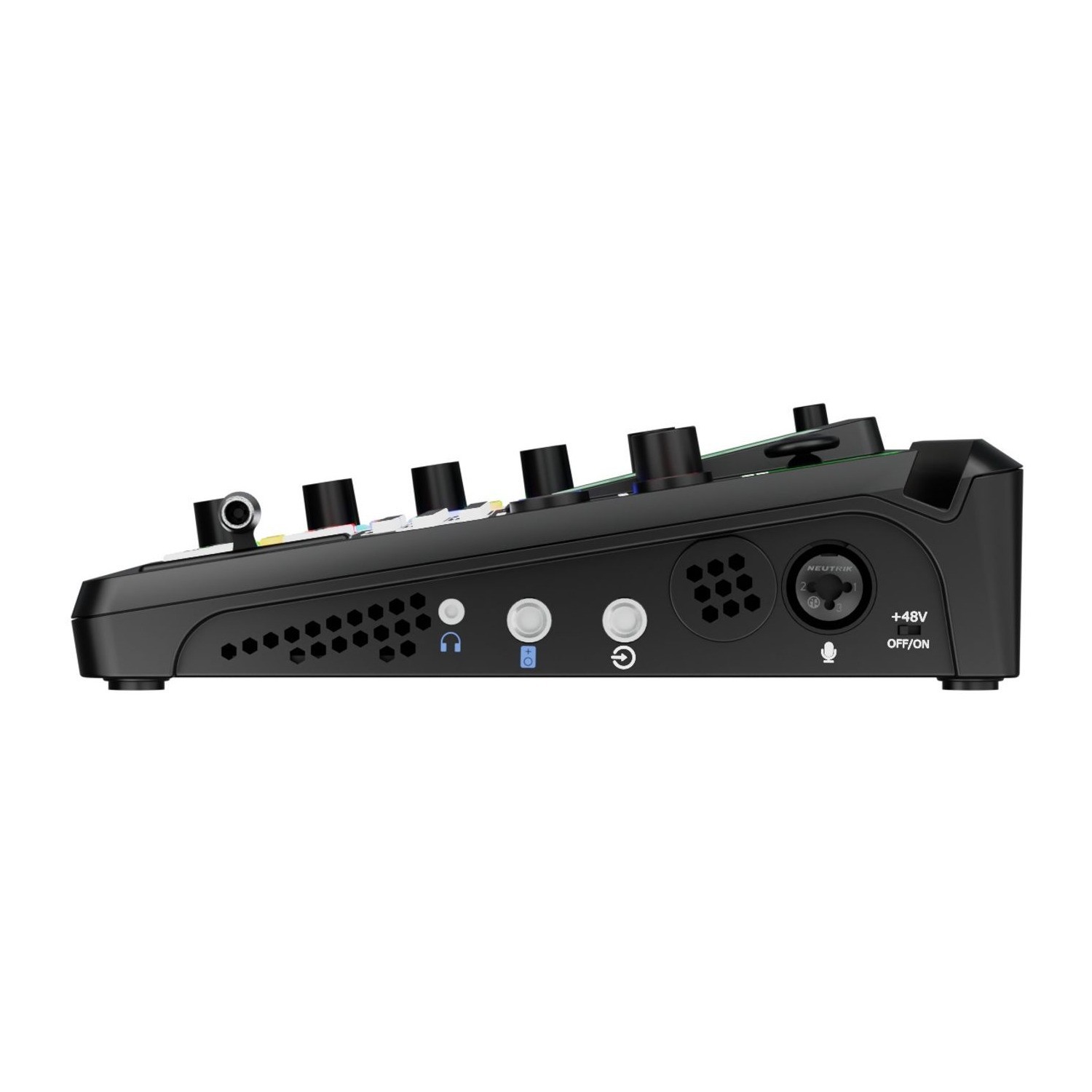

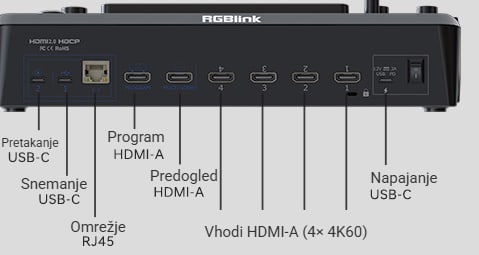

Bok z zvočnimi priključki ima kombinirani vhod XLR / jack 6,35 mm za mikrofon s stikalom fantomskega napajanja 48 V, linijski vhod TRS 6,35 mm, simetrični izhod TRS 6,35 mm in priključek 3,5 mm za slušalke. Na zadnji plošči sta dva priključka USB-C (pretakanje in snemanje), omrežje RJ45, izhoda programa in predogleda (večpogled), štirje vhodi HDMI in napajanje USB-C, na nasprotnem boku štirje vhodi 3G-SDI.

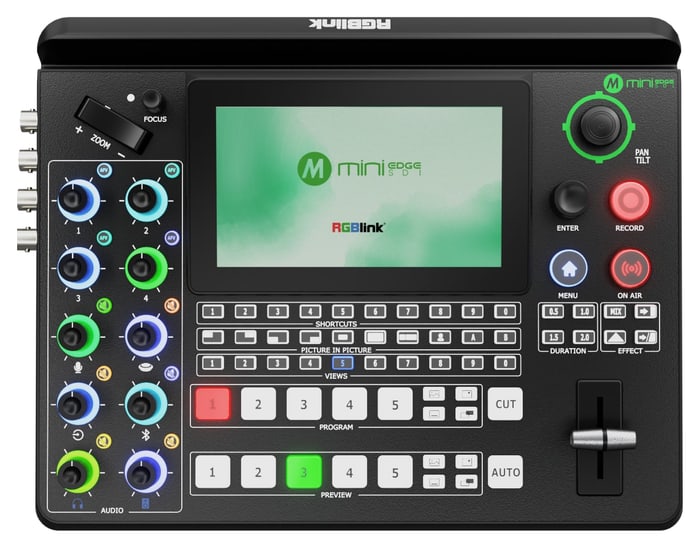

Vse na dosegu prstov

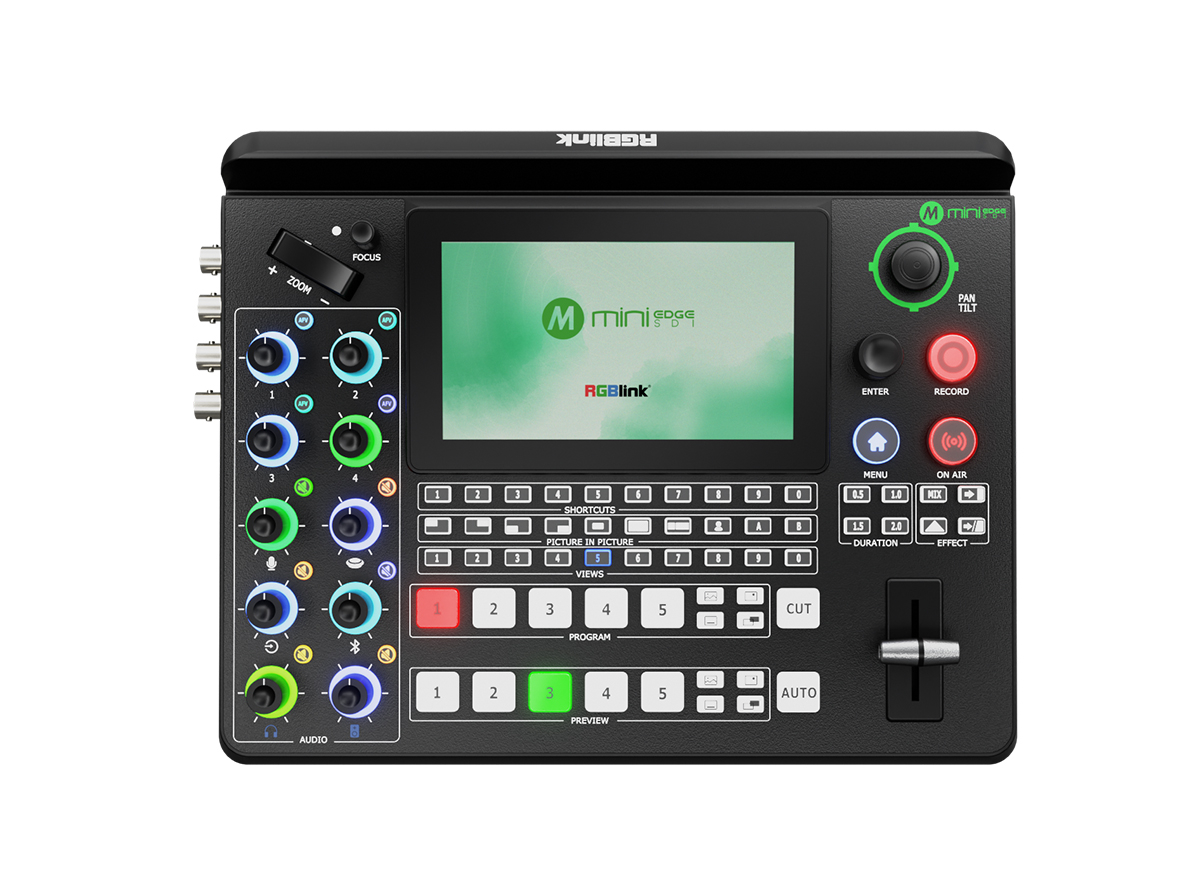

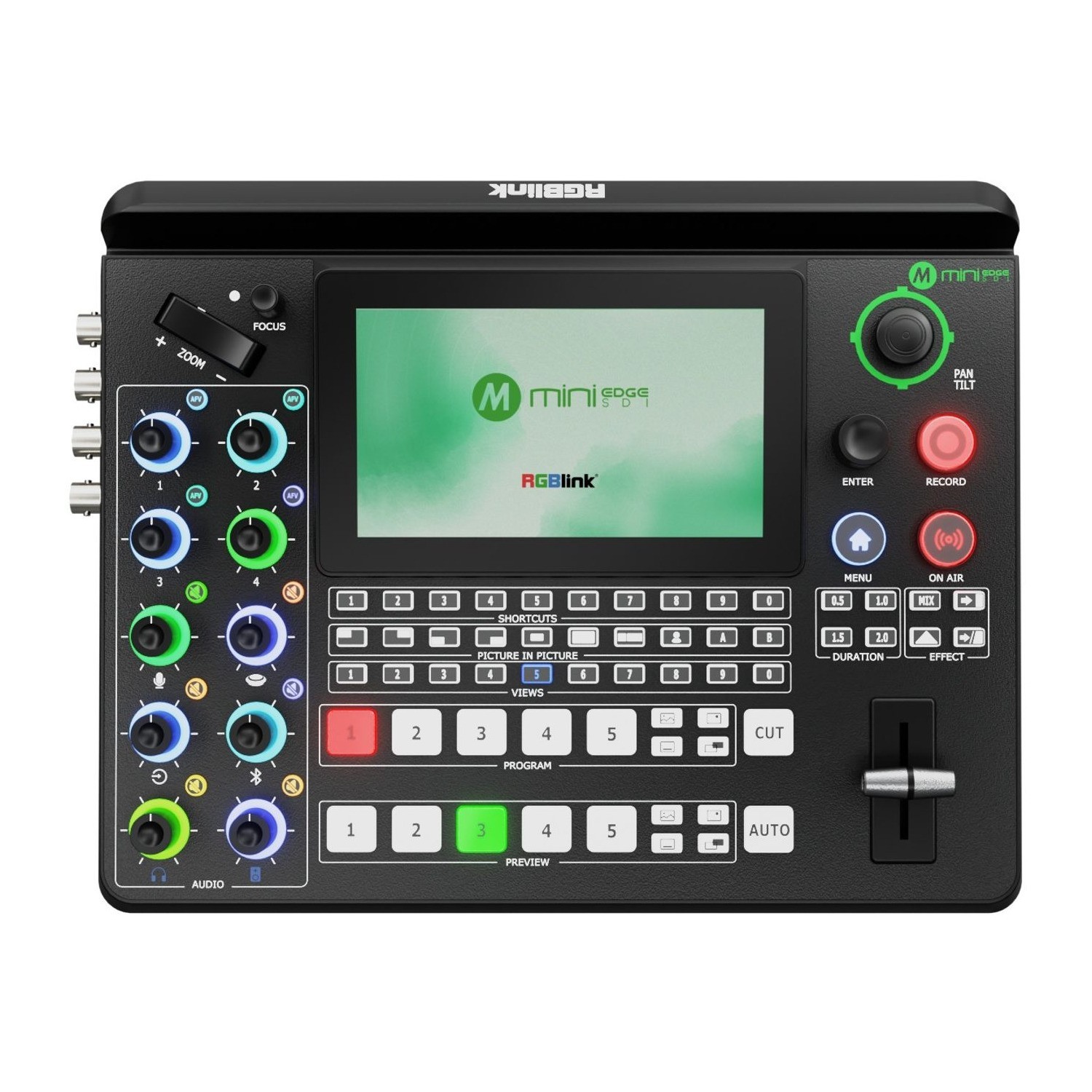

Zaslon 5,5 palca prikazuje vhode, program, stanje snemanja in pretakanja ter meni. Pod njim so vrstici PROGRAM in PREVIEW, deset bližnjic (SHORTCUTS), postavitve slike v sliki (PICTURE IN PICTURE) in shranjeni prizori (VIEWS). Prehod sprožite s tipko CUT, AUTO ali s T-barom, trajanje (0,5–2 s) in učinek izberete s tipkama DURATION in EFFECT. Tipki RECORD in ON AIR zaženeta snemanje in pretakanje.

Mešanje osmih zvočnih kanalov

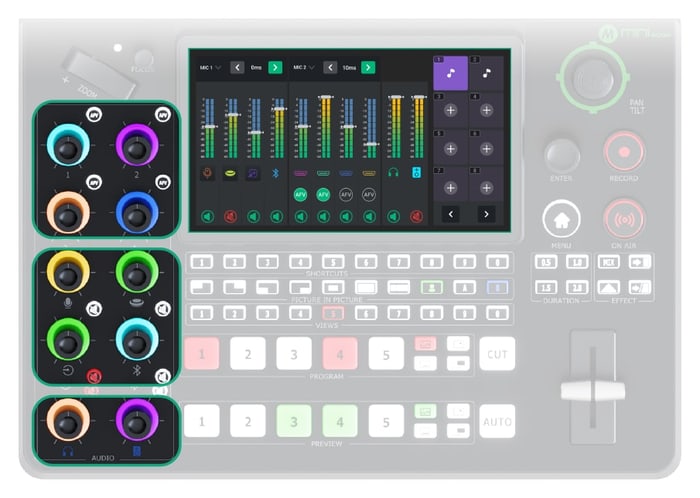

V mešanje gredo štirje vdelani zvoki z vhodov HDMI/SDI in štirje zunanji viri – mikrofon, linijski vhod, zvok prek USB in Bluetooth. Gumbi z barvnimi obroči uravnavajo glasnost posameznih virov, slušalk in programa, tipki AFV in MUTE preklapljanje zvoka skupaj s sliko in utišanje. Mikrofon in vhod kamere lahko zakasnite, da je zvok usklajen s sliko, na zvočnih vhodih pa deluje odpravljanje šuma.

Plasti in slika v sliki

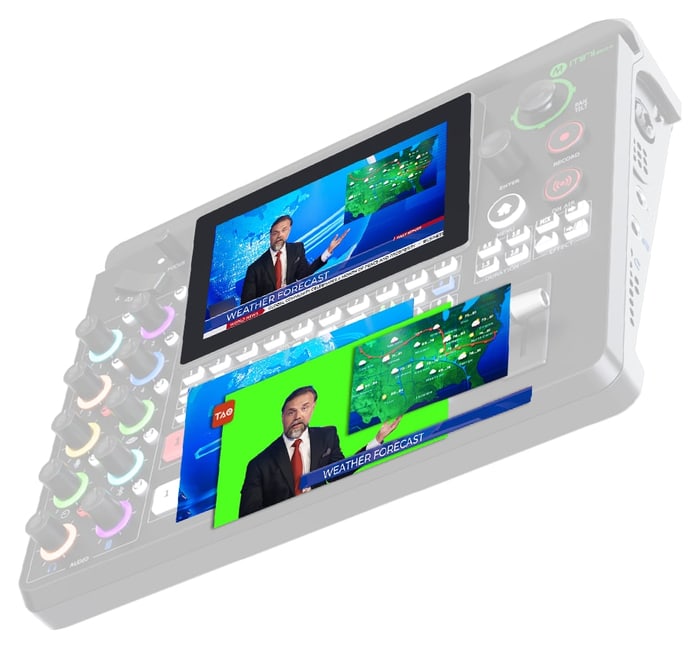

Prizor sestavite iz slike v ozadju, dveh video plasti A in B ter dveh grafičnih plasti iz knjižnice medijev – logotipa ali napisov. Video plasti lahko pomanjšate, premaknete in obrežete z joystickom in stikalom na plošči, zato sliko v sliki ali dva vira drug ob drugem pripravite brez računalnika. Slike, videe in zvoke naložite v preklopnik z diska USB.

Chroma key z enim pritiskom

Voditelja pred zelenim ali modrim ozadjem izrežete neposredno na preklopniku s tipko Chroma Key: kratek pritisk vklopi izrezovanje, dolg odpre nastavitve. Spletna aplikacija ponuja šest barv izrezovanja – zeleno, modro, oranžno, rumeno, cijan in vijolično. Nastavitve izrezovanja se shranijo v prizore skupaj z ostalo postavitvijo.

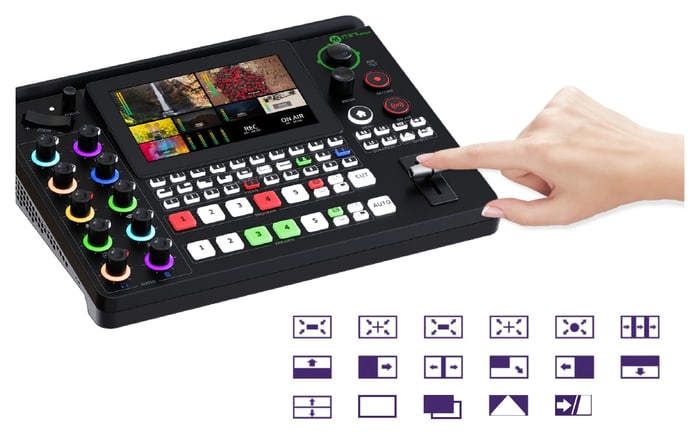

Prizori in prehodi

Do 16 prizorov (VIEWS) shrani skoraj celotno nastavitev: postavitev slike v sliki, izrezovanje, obreze, izbiro virov in prednastavitve kamer PTZ. Prizor prikličete v predogled z eno tipko in ga s prehodom pošljete v program – s privzetim prelivom (MIX) ali z enim od učinkov DVE s trajanjem od 0,5 do 2 s.

Upravljanje kamer PTZ

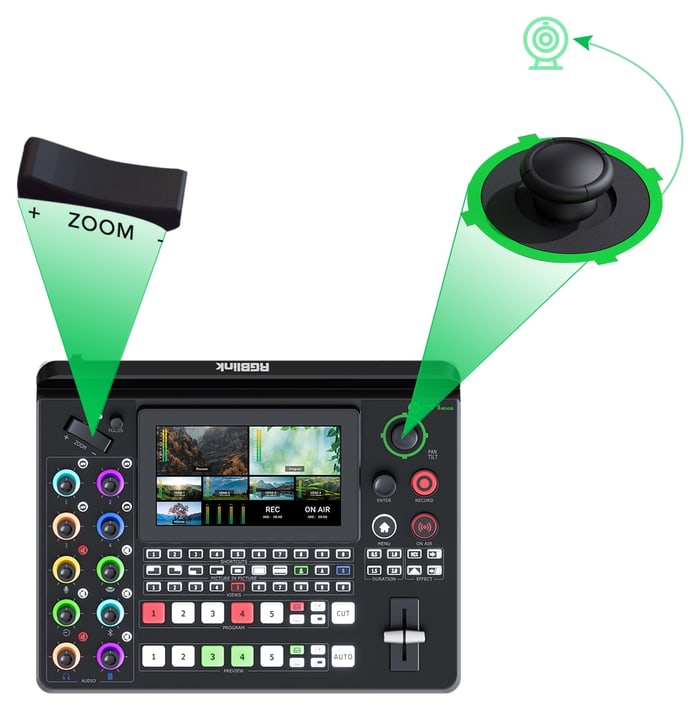

Do štiri kamere PTZ upravljate neposredno s preklopnika s protokolom VISCA ali NDI: joystick obrača in nagiba, stikalo ZOOM približuje, gumb FOCUS ostri, njegov pritisk vklopi samodejno ostrenje. Pritisk joysticka odpre zaslon za upravljanje PTZ. Ko je izbrana video plast, isti upravljalni elementi spreminjajo njeno velikost in položaj.

Pretakanje, snemanje in spletna kamera

Prek etherneta mini-edge SDI s protokolom RTMP(S) pretaka na do štiri platforme hkrati (za štiri platforme potrebuje nalaganje vsaj 100 Mb/s), prek RGBlink TAO Cloud na do 32 platform. Priključen na računalnik s kablom USB-C se prikaže kot spletna kamera UVC za OBS, Zoom ali Teams. Snemanje poteka v MP4 na ključek USB ali SSD do 2 TB, tudi med pretakanjem. Preklopnik lahko upravljate tudi s spletno aplikacijo v računalniku, tablici ali telefonu.

Dodatne informacije

Preklopnik mini-edge SDI ima štiri vhode 4K HDMI 2.0 in štiri vhode 3G SDI, en UVC in en dvosmerni vhod in izhod NDI, ki podpirajo digitalne vgrajene zvočne in video signale iz računalnika, kamere in drugih naprav. Poleg tega sprejema analogni zvok prek mikrofonskega vhoda s fantomskim napajanjem 48 V in linijskega vhoda ter zvok prek Bluetooth.

Na voljo sta dva ločena izhoda HDMI za večpogled s predogledom, program ali testno sliko. En izhod USB 3.0 podpira formate zajemanja YUY2 in MJPEG, ki jih je mogoče prepoznati kot spletno kamero za pretakanje v Facebook, YouTube, ZOOM itd. Priključek UVC je dvosmeren in služi tudi za snemanje na disk USB, brezžični zvočnik ali brezžični mikrofon, kot je RGBlink AI mini. Tudi ethernetna vrata z omogočeno licenco NDI so dvosmerna, kodirnik in dekoder NDI lahko delujeta istočasno. Preklopnik mini-edge SDI ima vgrajeno 5,5-palčno ploščo TFT za upravljanje menija in prikaz večpogleda.

V primerjavi z mini-edge ima mini-edge SDI še 4 vhode 3G SDI in pripravljeno licenco za dvosmerni vhod in izhod NDI, prav tako pa tudi zmanjšanje šuma za zvočne vhode. Sicer pa je enako kot mini-edge, katerega funkcije vključujejo dinamični nadzor izhoda, večpogled, sliko v sliki, chroma key, prehode, upravljanje kamer PTZ neposredno s preklopnika in še veliko več.

Preklopnik mini-edge SDI je mogoče upravljati s spletno aplikacijo, prav tako je integriran z oblakom TAO Cloud za daljinsko upravljanje in ponovno pretakanje na vsaj 4 platforme za vsebine hkrati.

Glavne lastnosti:

• Vgrajen 5,5-palčni monitor
• 10 vhodnih priključkov (4× HDMI 2.0, 4× 3G-SDI, 2K UVC in 2K NDI)
• 6 prilagodljivih video kanalov
• Največ 8 kanalov za mešanje zvoka
• 2 neodvisna kanala HDMI HD
• Pretakanje 2K in prenos v živo prek IP in UVC
• Pretakanje podpira NDI | HX2
• Pretakanje in upravljanje prek oblaka RGBlink TAO Cloud
• Ročni nadzor kamer PTZ v realnem času, kot so povečava/pomanjšanje, vrtenje in ostrenje, prek VISCA ali NDI
• Nadzor in integracija tretjih oseb prek brezplačnega protokola RGBlink Central Control Protocol
