RGBlink mini-max

RGBlink mini-max je kompakten 4K vse-v-enem video preklopnik in rešitev za pretakanje, zasnovan za profesionalno produkcijo v živo, ki ponuja HDMI, 12G-SDI, USB-C/UVC in NDI video vhode, integrirano upravljanje PTZ kamere, napredno mešanje zvoka ter visokokakovostne zmogljivosti pretakanja in snemanja v prenosni strojni enoti.

Preklopnik mini-max je narejen za konference, predavanja, poslovne dogodke, športne prenose in oddaje iz studia – povsod, kjer en operater hkrati upravlja kamere, zvok, grafiko, snemanje in pretakanje. Vse to združuje v enem pultu z zaslonom na dotik in fizičnimi upravljalnimi elementi.

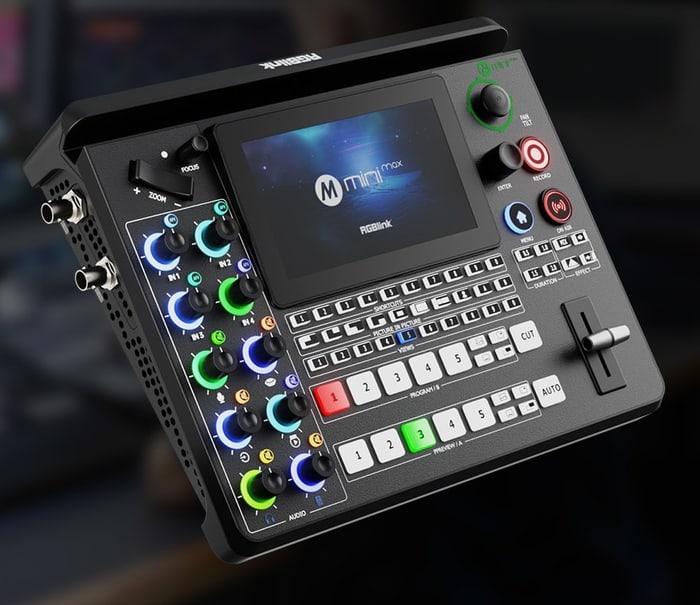

Celotna 4K režija v eni napravi

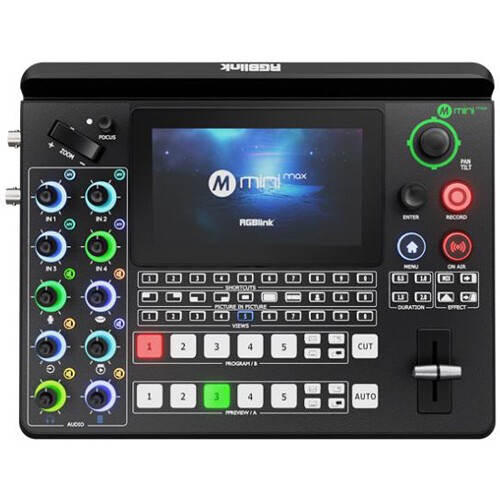

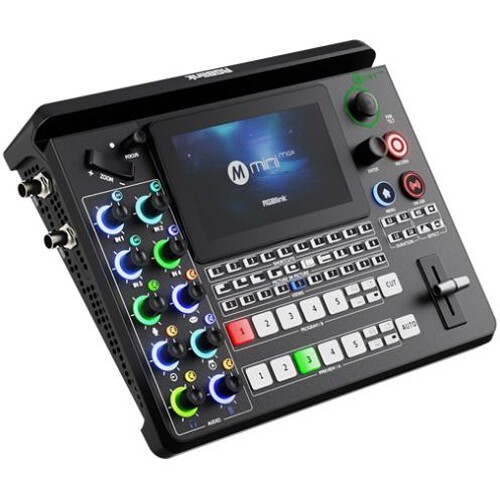

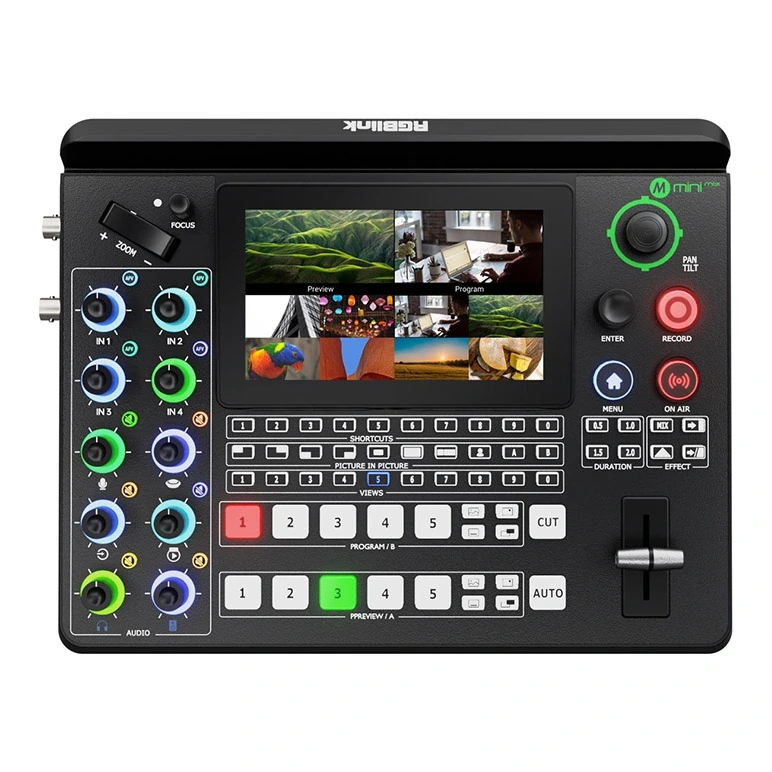

Preklopnik mini-max nadgrajuje serijo mini-edge s pravim delovanjem v 4K: vhodom HDMI 2.0 sta se pridružila dva oddajna vhoda 12G-SDI, program pa gre ven v 4K60 – na monitor, v posnetek in v pretok. 5,5-palčni zaslon na dotik prikazuje večpogled in meni, fizične tipke, T-bar in joystick pa ostanejo pri roki. Naprava meri 291 × 223 × 70 mm in tehta 1,48 kg.

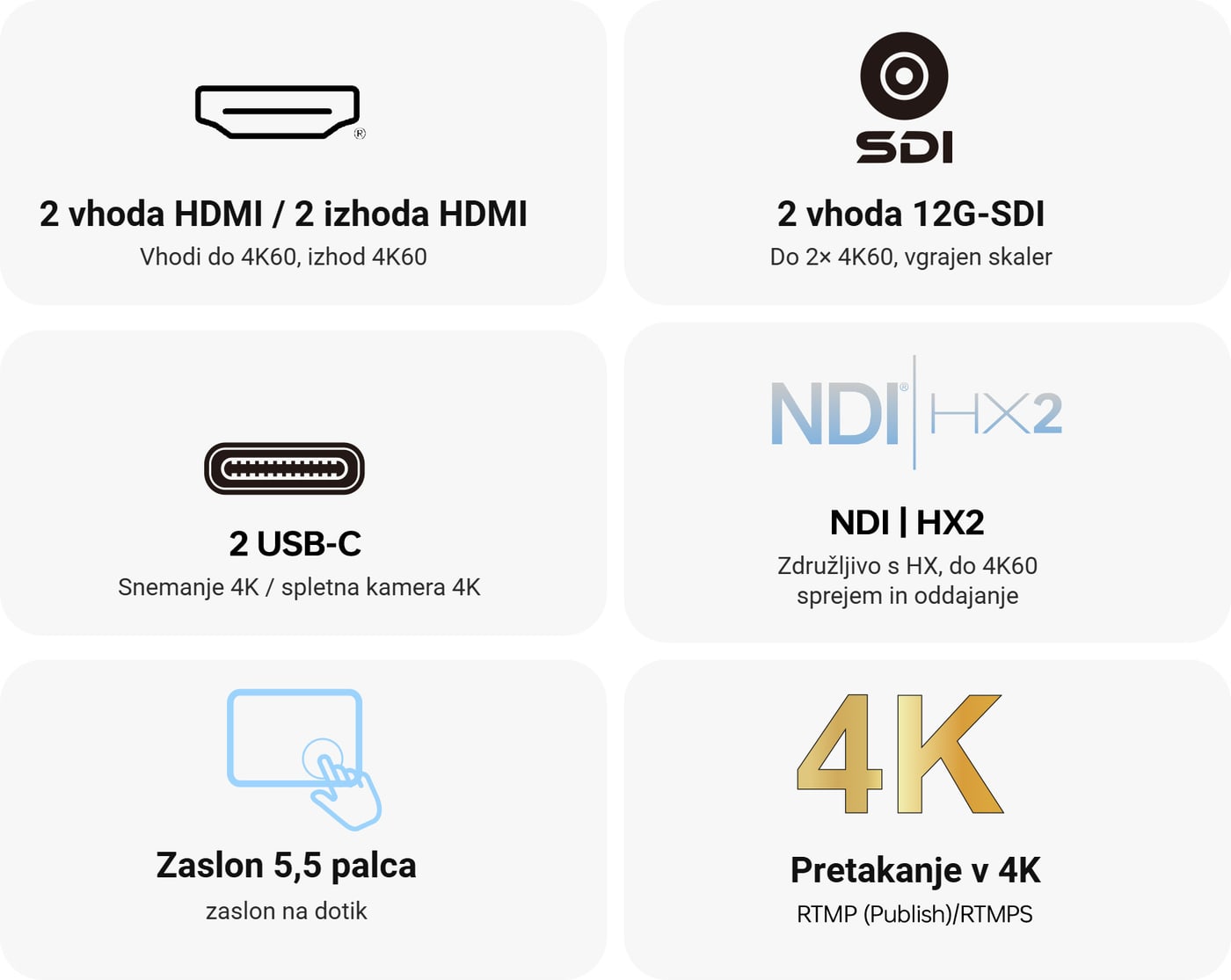

Na prvi pogled

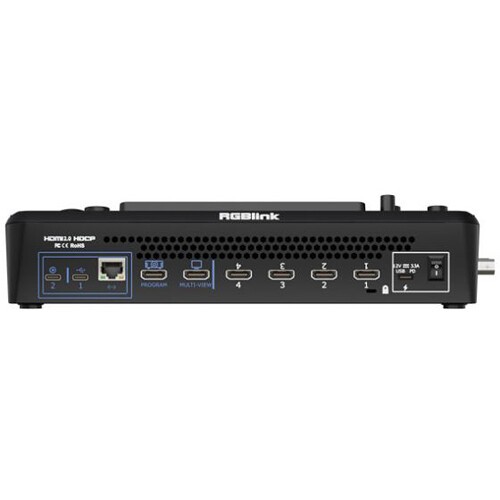

Šest vhodnih kanalov, dva izhoda HDMI, dva priključka USB-C in omrežje z NDI | HX2. Vsak od dveh kanalov HDMI izbira med dvema priključkoma, zato imate na preklopnik stalno priklopljene štiri vire HDMI in vam kablov ni treba prestavljati.

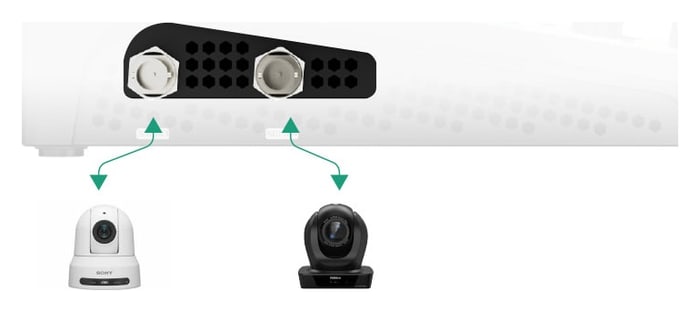

Šest vhodov, vključno z 12G-SDI

Kanala 1 in 2 izbirata vsak med dvema priključkoma HDMI 2.0 (HDMI 1/2 in HDMI 3/4), kanala 3 in 4 sta vhoda 12G-SDI na BNC za profesionalne kamere in daljše razdalje – 12G-SDI prenese signal do 60 m. Kanala 5 in 6 sprejemata kamero USB (UVC), vir NDI | HX2 iz omrežja ali predvajalnik medijev; ko je vklopljen UVC, drugi kanal ostane za NDI. Vhodi HDMI in SDI sprejemajo do 2160p60.

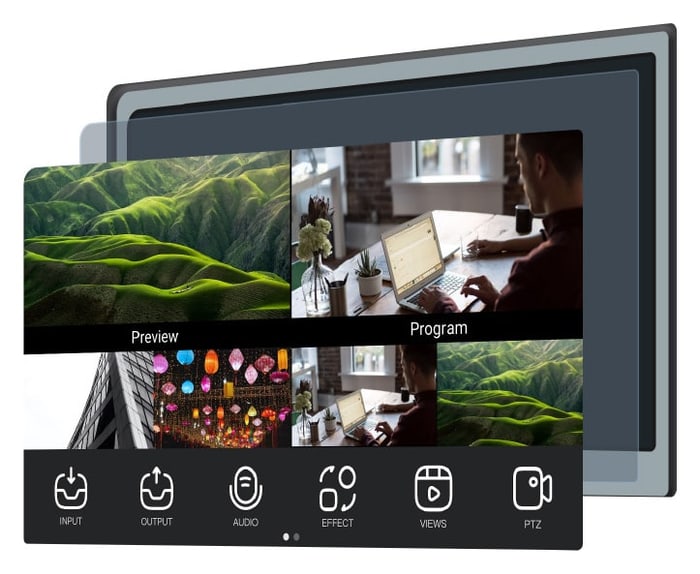

Predogled, program in večpogled

Izhod HDMI 1 pošilja na monitor večpogled v 1080p60 – predogled, program in vhode z merilniki zvoka – in ga je mogoče preklopiti tudi na pomožni izhod AUX. Izhod HDMI 2 nosi program do 4K60; enaka slika gre na spletno kamero USB, v pretok RTMP in na izhod NDI. Vire za predogled in program izbirate s tipkami ali neposredno na zaslonu na dotik.

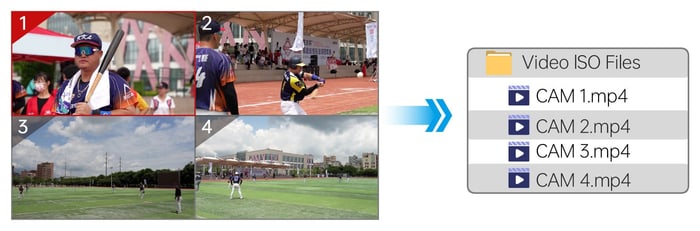

Snemanje na USB, tudi več kanalov hkrati

Program se snema do 4K60 s pretokom do 32 Mb/s na ključek USB (do 128 GB) ali SSD (do 2 TB), formatiran v exFAT. Ko snemanje programa znižate na 1080p60, lahko dodate tri vhode kot ločene datoteke za poznejšo montažo. Skupaj zmore 1× 4K60, 2× 4K30, 1× 4K30 + 2× 2K60 ali 4× 2K60. Snemate lahko tudi med pretakanjem.

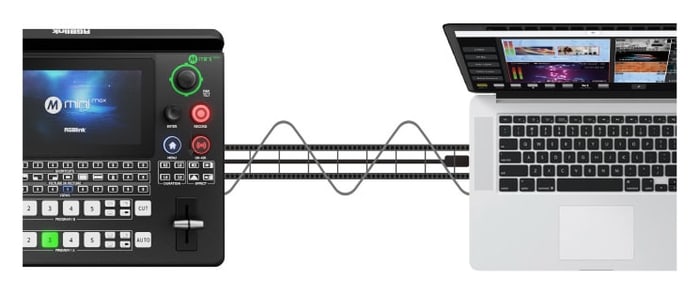

Pretakanje brez računalnika ali kot spletna kamera

Prek etherneta mini-max pretaka neposredno na do štiri platforme RTMP(S) hkrati, z vgrajenim TAO Cloud pa na do 32 platform hkrati. Prek USB-C ga računalnik prepozna kot spletno kamero UVC v 4K, zato program uporabite v OBS, Zoomu ali Teams. Za pretakanje na štiri platforme hkrati potrebujete vsaj 100 Mb/s pošiljanja.

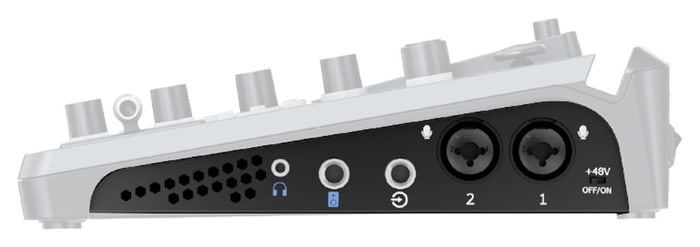

Zvok kot na mešalni mizi

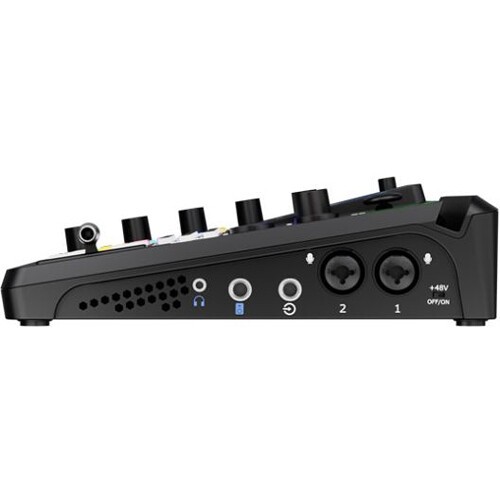

Dva kombinirana vhoda XLR/6,35 mm za mikrofone (MIC 1 s fantomskim napajanjem 48 V), linijski vhod 6,35 mm, Bluetooth in vdelan zvok s štirih vhodov HDMI/SDI – skupaj osem kanalov v mešanju. Zvok lahko sledi sliki (AFV), mikrofone in kamere lahko zakasnite, da ostanejo usklajeni s sliko, glasnost, utišanje in poslušanje pa nastavljate z gumbi na plošči. Izhoda: linijski 6,35 mm in priključek 3,5 mm.

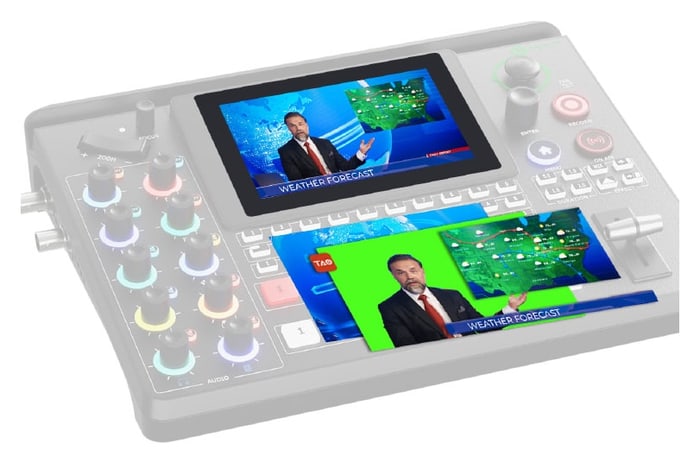

Plasti, slika v sliki in grafika

Prizor sestavite iz dveh polnovrednih video plasti nad sliko v ozadju in dodate dve grafični plasti iz knjižnice medijev – napise v spodnji tretjini ali logotip. Obe video plasti lahko pomanjšate, premaknete in obrežete, zato sliko v sliki, dva vira drug ob drugem ali voditelja pred grafiko nastavite brez računalnika. Z enim dotikom izhod preklopite tudi v pokončni format 9:16.

Chroma key in luma key

Voditelja pred zelenim ali modrim ozadjem izrežete neposredno v preklopniku, brez aplikacije: barvo izberete s seznama, toleranco pa natančno nastavite na zaslonu na dotik. V spletni aplikaciji lahko izrežete katerokoli barvo. Na voljo je tudi luma key, nastavitve izreza pa se shranijo v vnaprej nastavljene prizore.

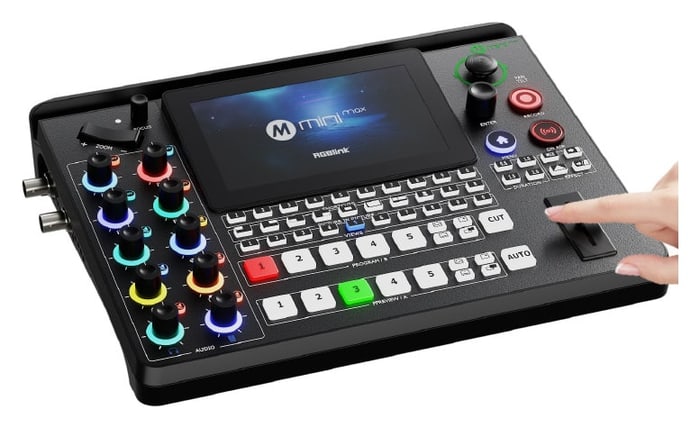

Prehodi in shranjeni prizori

Med predogledom in programom preklapljate z rezom (CUT), samodejnim prehodom (AUTO) ali T-barom; poleg pretapljanja ponuja mini-max vrsto učinkov DVE z nastavljivim trajanjem. Do 10 vnaprej nastavljenih prizorov shrani celotno nastavitev – razporeditev plasti, vire, izrez, grafiko, zvok ter položaj in izostritev kamer PTZ – in jih prikličete z eno tipko v vrstici VIEWS.

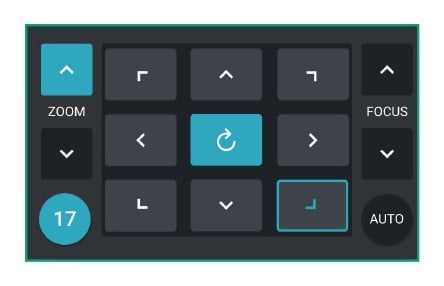

Upravljanje kamer PTZ iz preklopnika

Kamere PTZ v istem omrežju upravljate neposredno iz mini-max prek protokola IP VISCA: z joystickom jih obračate in nagibate, s stikali na plošči pa upravljate zoom in izostritev. Položaji kamer se shranijo v vnaprej nastavljene prizore, zato je prehod na naslednji kader stvar enega pritiska. Ko upravljate video plast, joystick služi za njen premik, povečavo in obrez.

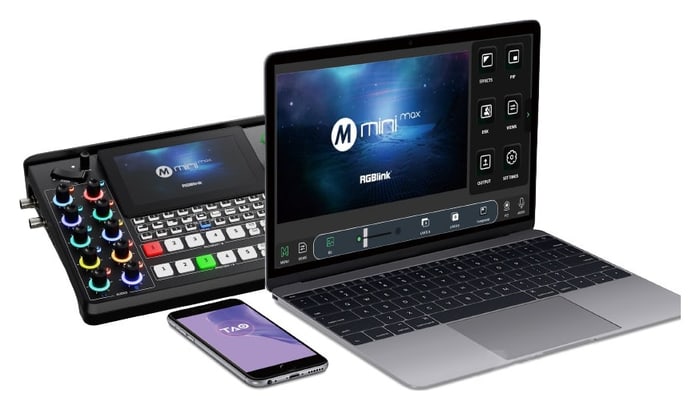

Daljinsko upravljanje in TAO Cloud

Preklopnik mini-max upravljate tudi s spletno aplikacijo na prenosniku, tablici ali telefonu – vire, prenos in nastavitve imate pod nadzorom, tudi ko niste ob preklopniku. Prek RGBlink TAO Cloud na daljavo upravljate pretoke in naprave, za vključitev v večje sisteme pa je na voljo odprt krmilni protokol RGBlink (OpenAPI).

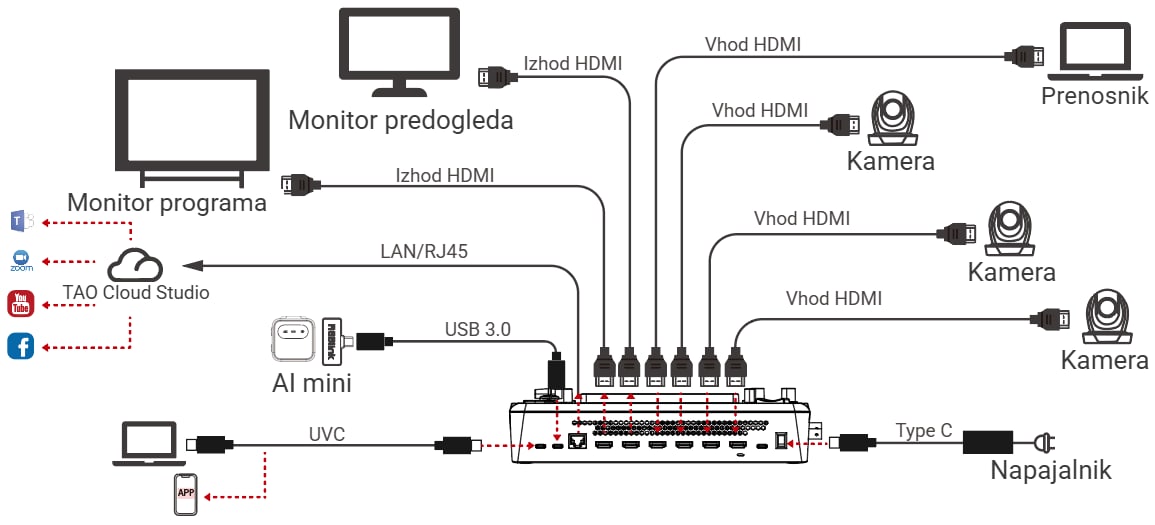

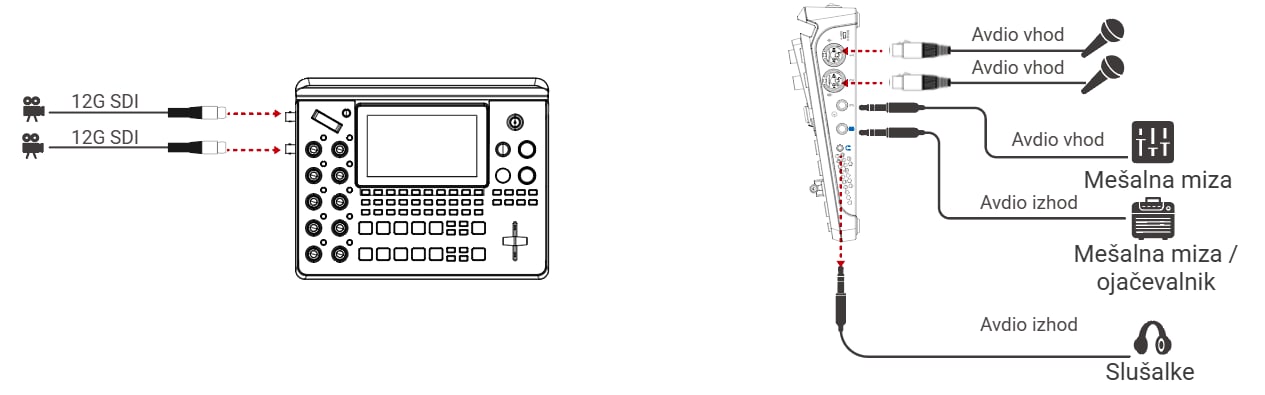

Primer vezave

Zgoraj slikovni del: štirje viri HDMI, monitor predogleda in monitor programa, omrežje s TAO Cloud, naprava RGBlink AI mini na priključku USB 3.0 ter računalnik ali telefon prek USB-C (UVC). Spodaj dve kameri 12G-SDI in zvok – mikrofoni, mešalna miza, ojačevalnik in slušalke.

Dodatne informacije

RGBlink mini-max 4K All-In-One Video Switcher je zmogljiv in prenosni produkcijski center, idealen za neposredno predvajanje, oddajanje in produkcijo dogodkov. Podpira široko paleto video vhodov, vključno s štirimi HDMI 2.0, dvema 12G-SDI, USB-C/UVC in NDI/IP, kar omogoča nemoteno integracijo kamer, računalnikov in oddaljenih virov. Posebni HDMI izhod za predogled z večpogledom in 4K60 HDMI programski izhod omogočata prilagodljive možnosti spremljanja in predstavitve, medtem ko dvojni USB-C izhodi omogočajo neposredno prenos in snemanje.

Intuitiven 5,5-palčni zaslon LCD na dotik v kombinaciji s tipkami, T-barom in joystickom zagotavlja hitro in natančno delovanje. Integrirano upravljanje PTZ kamere prek protokola IP VISCA omogoča upravljanje do štirih kamer neposredno iz preklopnika. Napredne produkcijske funkcije vključujejo chroma-key in luma keying, večplastno video kompozicijo z ozadjem in grafičnimi prekrivki, DVE prehodne učinke in podporo za do 10 vnaprej nastavljenih prizorov za hiter priklic.

Preklopnik mini-max lahko hkrati pretaka na več platform prek IP ali prek TAO Cloud, pri čemer podpira do 32 destinacij. Notranji večkanalni snemalnik podpira do štiri kanale 2K60 ali dva kanala 4K30, s snemanjem na zunanji USB-pomnilnik do 2 TB. Profesionalna podpora zvoka vključuje 8-kanalni mešalnik, kombinirane XLR/TRS mikrofonske vhode s fantomskim napajanjem, linijski vhod, AFV preklapljanje zvoka, nadzor zamika in spremljanje v živo. Daljinsko upravljanje je na voljo prek spletnega brskalnika, mobilne naprave ali TAO Cloud, kar RGBlink mini-max naredi popolno rešitev za sodobne delovne tokove produkcije v živo.

Ključne značilnosti:

• 4 × HDMI 2.0 in 2 × 12G-SDI video vhodi
• Podpora za USB-C/UVC in NDI/IP video
• HDMI predogled z večpogledom in HDMI 2.0 4K60 programskim izhodom
• Dvojni USB-C izhodi za pretakanje in snemanje
• 5,5-palčni zaslon na dotik s T-barom, gumbi in joystickom
• Integrirano upravljanje PTZ kamere (IP VISCA)
• Podpora za Chroma-key in luma key
• Večplastna video kompozicija in DVE prehodi
• Večplatformno pretakanje
• Večkanalno snemanje na USB-pomnilnik
• 8-kanalni profesionalni avdio mešalnik
• Vnaprej nastavljeni prizori in podpora za daljinsko upravljanje
