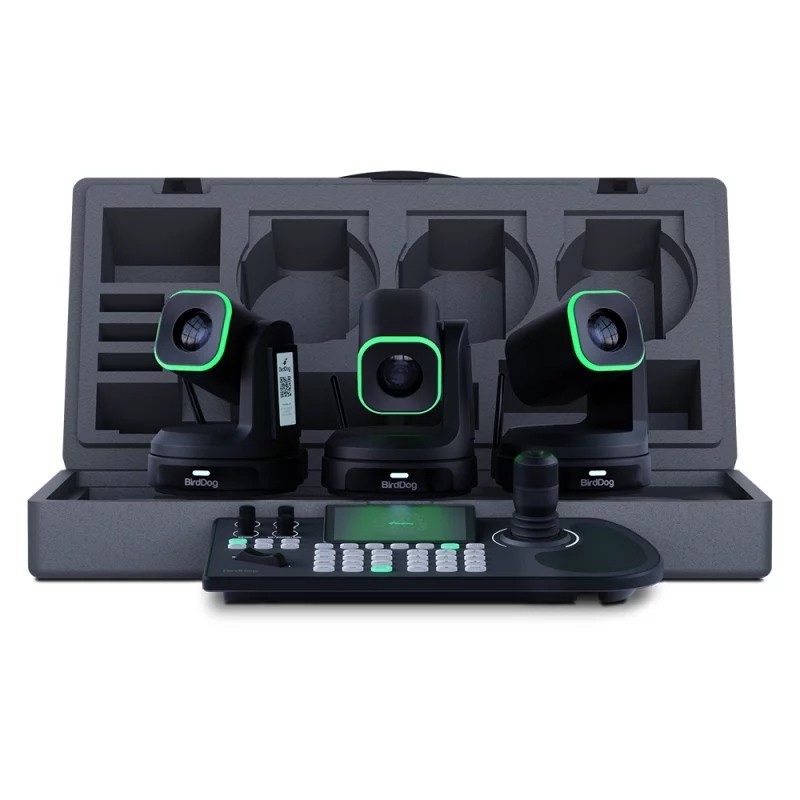

BirdDog 3x BDX1B + 1x BDKBD Bundle (Ships in ruggedised foam box)

BirdDog X1 Bundle Black omogoča snemanje in nadzor v studijski kakovosti v enem samem paketu, ki je pripravljen za produkcijo. Tri kamere X1 PTZ se združijo s taktilnim krmilnikom KBD, da poenostavijo oddajanje z več kamerami, pretakanje in korporativno AV prek omrežij NDI®, HDMI ali USB-UVC.

X1

Vsaka kamera X1 uporabljaSony 1/2,8-palčni CMOS-senzor, ki zagotavlja resnično ločljivost 1080p60, v kombinaciji z objektivom 20× 5,5–110 mm, ki ponuja vidno polje od 55,8° (široko) do 3,2° (telefoto). Natančni motorji omogočajo premikanje za ±175° in nagib za –90/+90° pri 0,1–80°/s, 255 prednastavitev pa zagotavlja ponovljive gibe za načrtovane posnetke. Izhodi vključujejo HDMI, NDI|HX2/3, SRT, RTSP, RTMP in USB-C, napajanje pa je zagotovljeno prek PoE ali brezžično prek Wi-Fi 5, kar olajša namestitev.

AI Auto-Tracking ohranja voditelje v središču posnetka, okvir Halo Tally, ki je jasno viden v dnevni svetlobi, signalizira stanje oddaje, 2,93-palčni E-Ink zaslon pa ohranja ID kamere tudi po izklopu. Vgrajeni dekoder NDI HX omogoča povratni video signal ali teleprompter prek istega omrežnega kabla. 64-točkovna barvna matrika in SNR >50 dB olajšata ujemanje barv.

KBD krmilnik je krmilni center s štiri-osnim joystickom, zoom obročem, 6 neposrednimi gumbi kamere in 10 prednastavljenimi gumbi. Njegov 5-palčni zaslon z ločljivostjo 1280 × 720 prikazuje predogled do štirih virov NDI, medtem ko protokoli PoE in hibridni NDI, VISCA, ONVIF, RS-232/422 omogočajo nadzor do 255 kamer. Robustna konstrukcija iz letalskega aluminija in plastičnih odpadkov iz oceanov, poraba energije <5 W in posebna penasta torba zagotavljajo zanesljivost tudi med potovanjem.

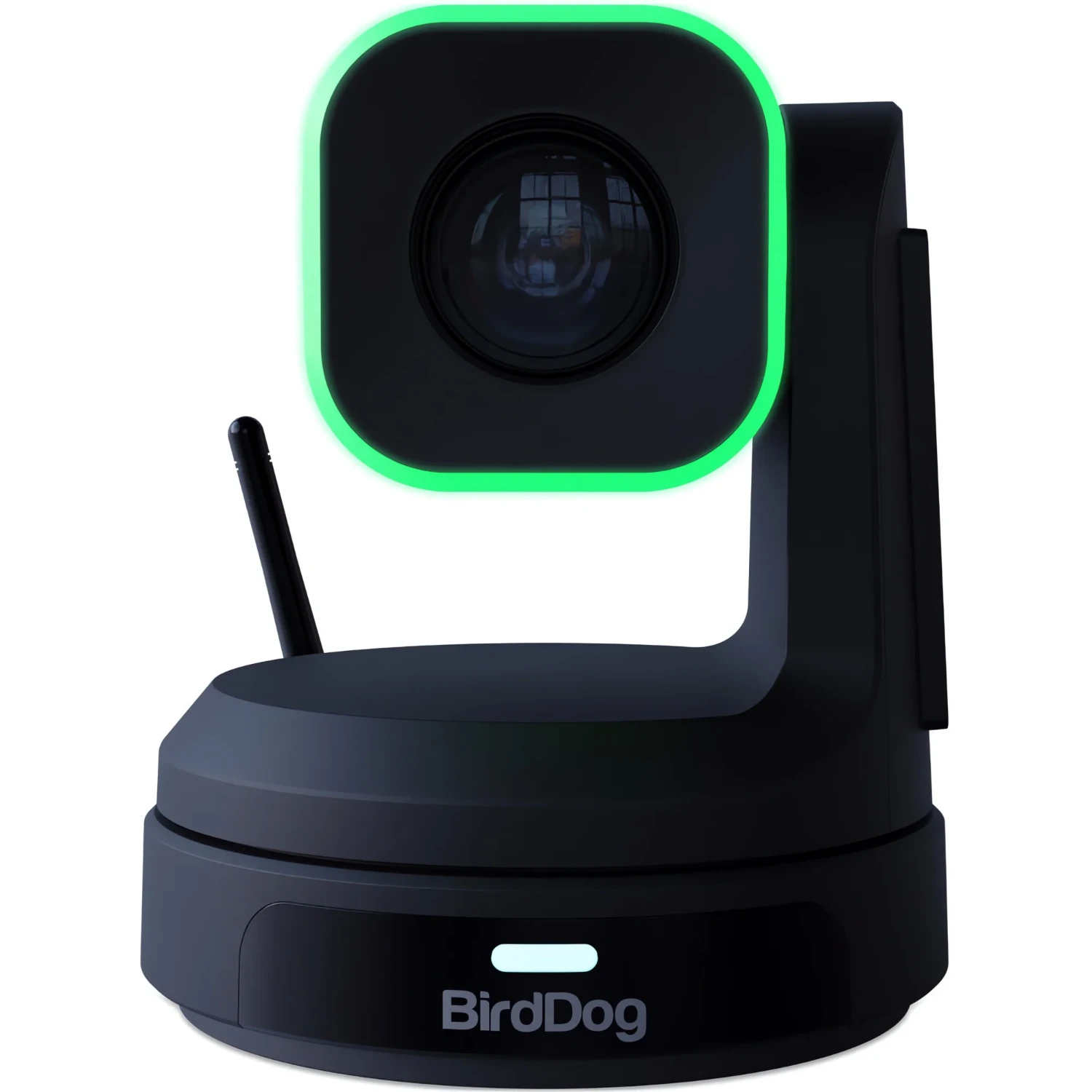

Tally lučka. Halo učinek.

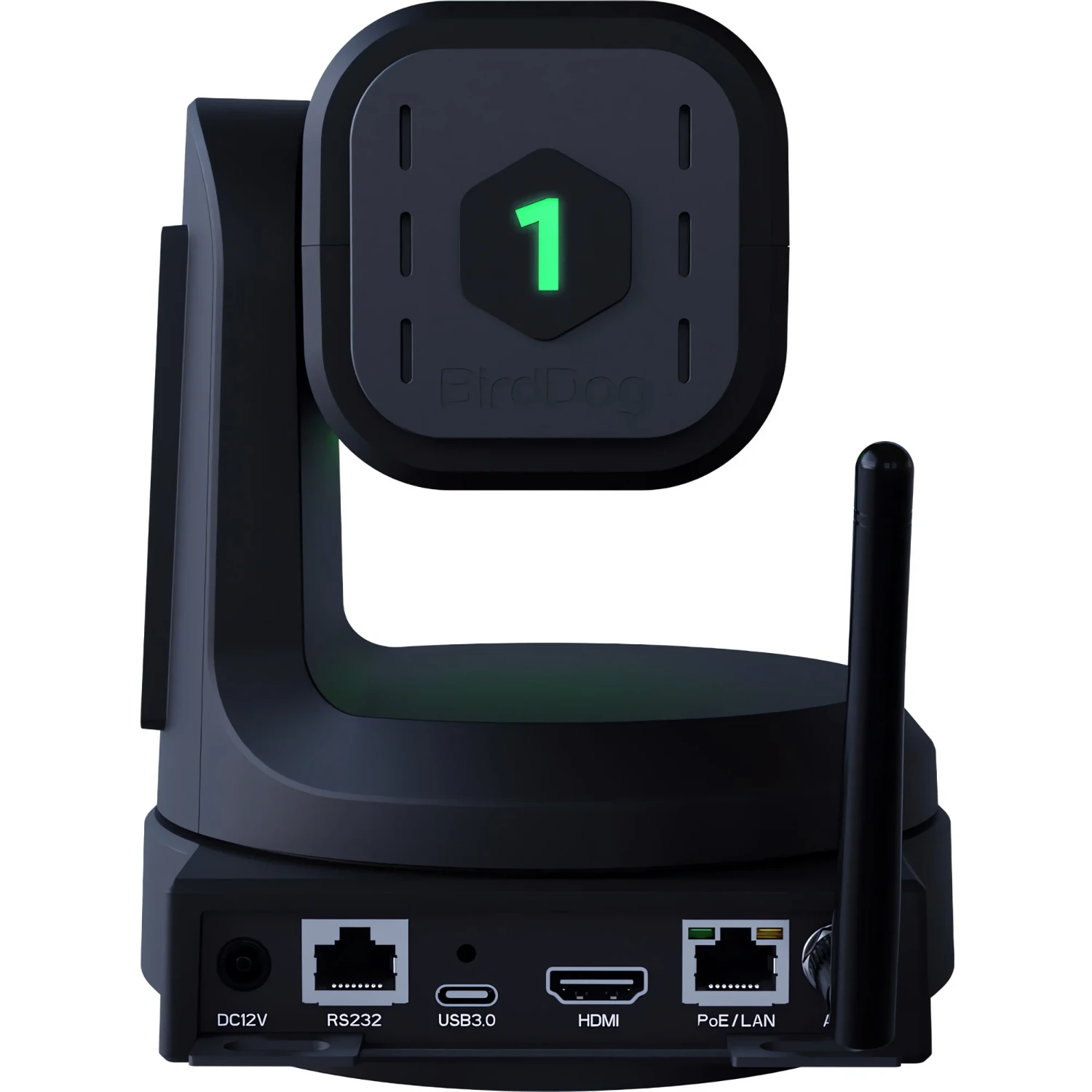

Kamere X1 in X1 Ultra imajo najbolj viden in učinkovit sistem signalnih luči na trgu. Na sprednji strani je velik okvir, ki je jasno viden tudi pri dnevni svetlobi, na zadnji strani pa je zamenljiv sistem osvetljenih številk. Vaši igralci in ekipa vedno vedo, kam naj gledajo, da gledalce ohranijo zainteresirane in da oddaja izgleda profesionalno.

Sledenje z umetno inteligenco

Kamere X1 in X1 Ultra ohranjajo motiv v fokusu zahvaljujoč tehnologiji AI sledenja, ki inteligentno sledi gibanju motiva v realnem času. Ne glede na to, ali režirate akcijo v živo, snemate spontane trenutke v hibridnem okolju ali pokrivate športne dogodke, AI sledenje zagotavlja dobro komponiran posnetek – brez potrebe po osmih rokah na krmilniku.

NDI® | HX3 – večja zanesljivost omrežja

Kamere X1 in X1 Ultra zagotavljajo vrhunsko zmogljivost omrežja zahvaljujoč integraciji NDI® | HX3. Rezultat je znatno manjša obremenitev omrežja ob ohranjanju odlične kakovosti slike, kar omogoča širšo uporabo v različnih omrežnih okoljih. BirdDogova implementacija NDI® | HX3 zagotavlja kakovost in zmogljivost, na katero se lahko zanesete.

Vgrajen NDI® | HX dekoder – enostavna povezava

X1 in X1 Ultra sta prvi PTZ kameri na svetu z dekoderjem NDI® | HX, zasnovanim posebej za nadzor predogleda, povratnih signalov ali teleprompterja. Vsa povezljivost je zmanjšana na en sam kabel, kar bistveno poenostavi ravnanje z opremo. Ne glede na to, ali oddajate v živo ali pripravljate govor direktorja, integrirani NDI HX dekoder omogoča več možnosti z minimalno nastavitvijo.

Wi-Fi – povezani, vendar brez kablov

Ni potrebe po kablu za vsak posnetek. Poleg klasičnega Etherneta s PoE imata X1 in X1 Ultra vgrajen Wi-Fi. Enostavno zajemajte posnetke z lokacij, kjer je težko položiti kabel, in jih brez težav vključite v katero koli okolje. Vaša produkcija je zdaj veliko bolj prilagodljiva.

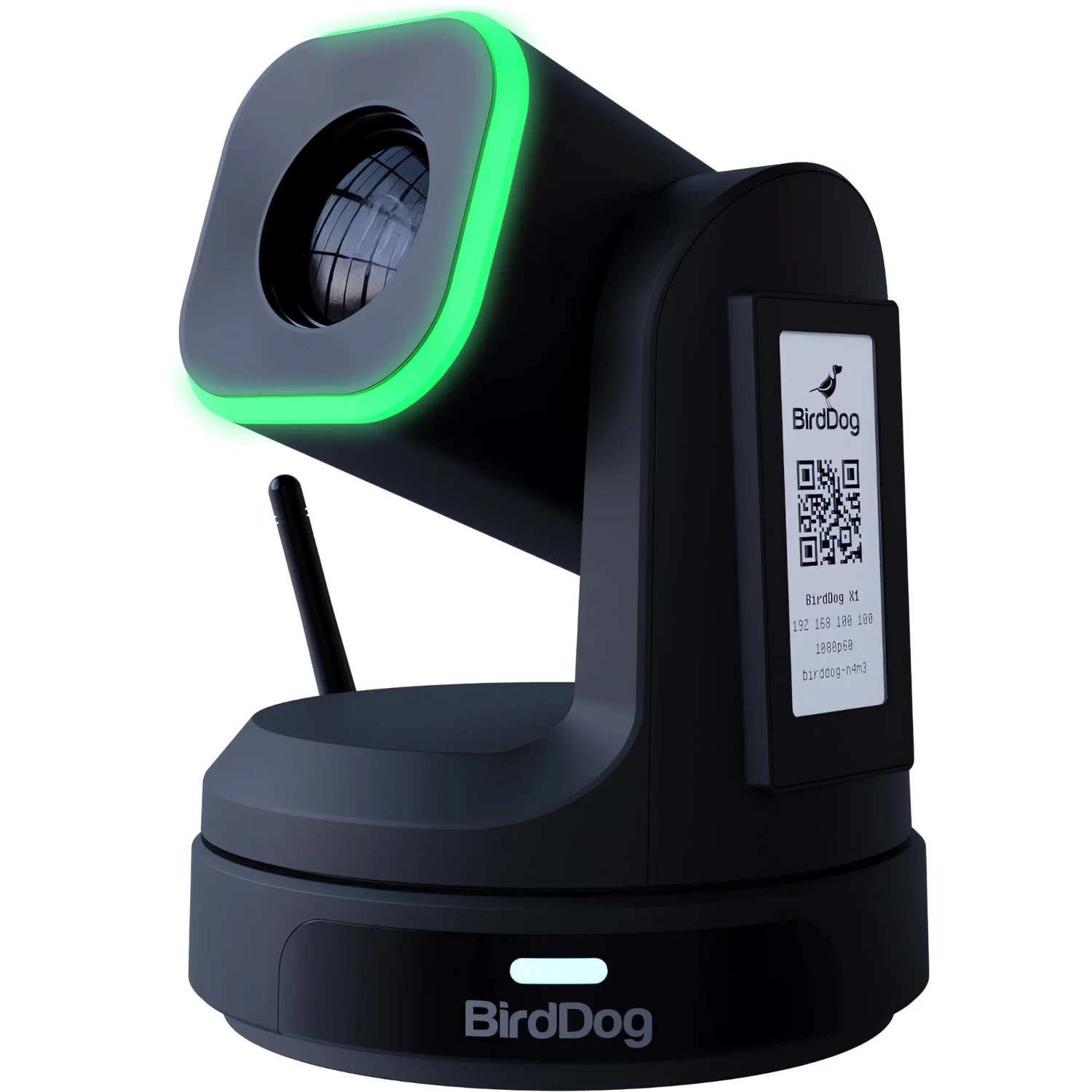

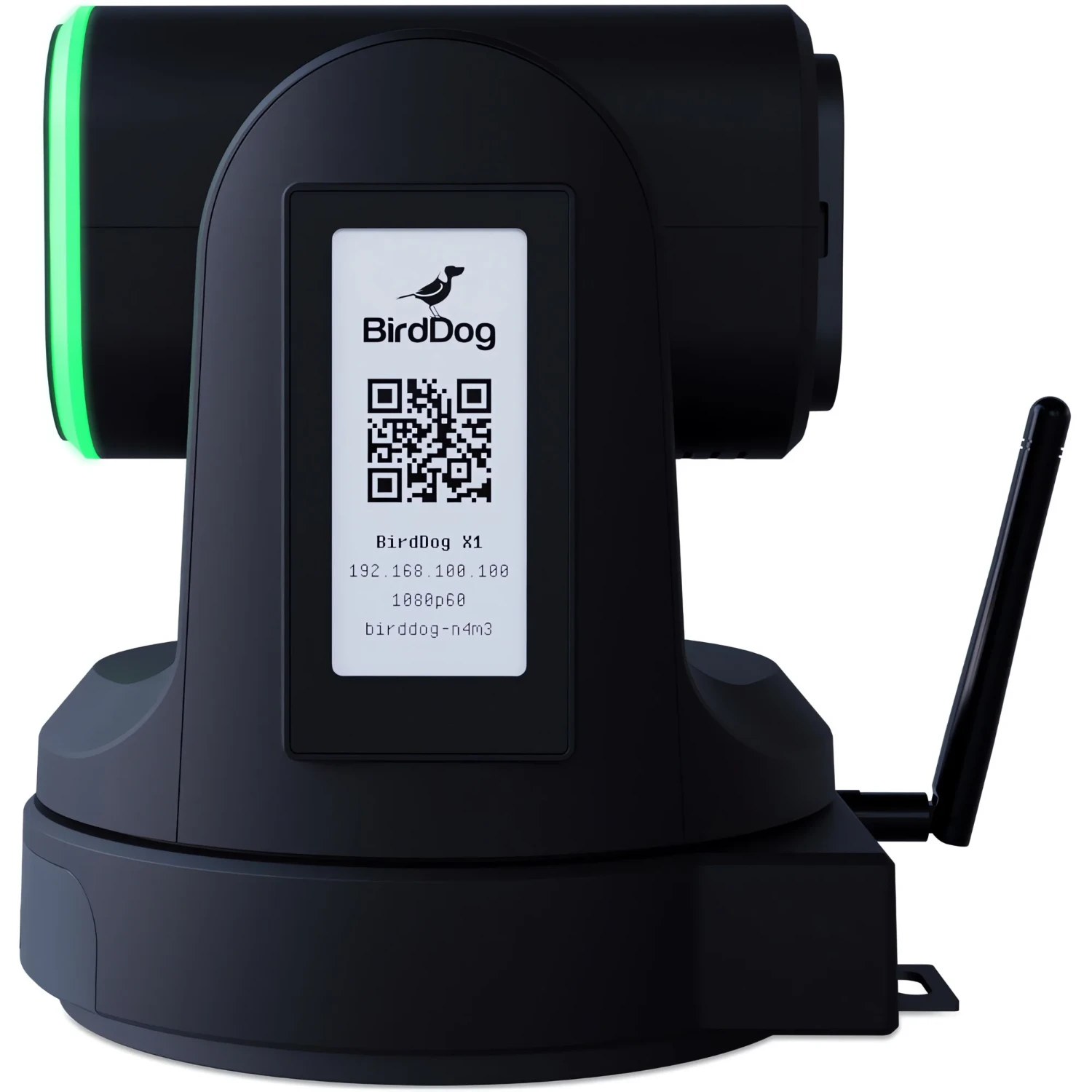

E-Ink nalepka – bodite vidni

Vedno vklopljena E-Ink oznaka na X1 in X1 Ultra je prava inovacija. Od prikazovanja omrežnih naslovov za lažji dostop do upravljalnih elementov do takojšnje identifikacije kamere, ta funkcija zagotavlja, da so vaše nastavitve jasne in da je vsaka kamera jasno prepoznavna, tudi ko je napajanje izklopljeno.

Barvna matrika

Barvne nastavitve kamere so zdaj na višji ravni. X1 in X1 Ultra imata polno barvno matriko z individualnimi nastavitvami nasičenosti za rdečo, zeleno, modro, cian, rumeno in magento, vse z 64 stopnjami nadzora.

NDI® PTZ nadzor za iPad in iPhone

Popolnoma nadzorujte svojo kamero BirdDog z enostavno aplikacijo za iPad/iPhone. Premikajte, nagibajte, povečujte, shranjujte in prikličite prednastavitve, si oglejte predoglede kamere na celotnem zaslonu in dostopajte do vseh orodij in nastavitev barvne matrike vaše kamere BirdDog.

Napredne funkcije v BirdUI

BirdUI omogoča popoln dostop do vseh funkcij X1 in X1 Ultra v jasnem in intuitivnem vmesniku. Kot aplikacija, ki temelji na brskalniku, je dostopna od kjerkoli znotraj istega omrežja kot kamere. BirdUI dodaja na primer nadzorno ploščo za spremljanje kamere in svetel/temni način, ki se prilagaja vašemu okolju.

SLIKA

Slikovni senzor: Sony 1/2,8" CMOS • FULL HD
Objektiv: f = 5,5 mm – 110 mm
Optični zum: 20×
Video formati:

1080p pri 60 / 59,94 / 50 / 30 / 29,97 / 25 fps

720p pri 60/50/30/25 fps

Vodoravni zorni kot: 55,8° (širokokotni) – 3,2° (teleobjektiv)
Vertikalni zorni kot: 32,2° (širokokotni) – 1,8° (teleobjektiv)
Diagonalno vidno polje: 61° (široko) – 3,64° (telefoto)

Zaslonka: F1,6 – 3,5
Ostrenje: avtomatsko, ročno
Osvetlitev: avtomatska, prednost zaklopa, prednost zaslonke, ročna
Kompensacija protisvetlobe (BLC): Da
Digitalno zmanjšanje šuma: 2D in 3D
Razmerje med signalom in šumom (SNR): > 50 dB
Efektivno število pik: 2,0 MP

MEHANIKA

Območje nagiba/vrtljiva: ±175°, od −90° do +90
Hitrost vrtenja Pan: 0,1 – 80°/s
Hitrost nagiba: 0,1–60°/s
Število prednastavitev: 255

VHODI/IZHODI (V/I Vmesnik)

Video izhodi: HDMI, USB-C UVC 1.1, omrežje
Formati stiskanja videa: H.264, H.265
Omrežni vmesniki: 100M prilagodljivi Ethernet; PoE IEEE 802.3af, Wi-Fi IEEE 802.11ac

Omrežni protokoli kodirnika: NDI|HX2, NDI|HX3, SRT, RTSP, RTMP
Omrežni protokoli HDMI dekoderja: NDI|HX2, NDI|HX3

Vmesniki za nadzor: 10M/100M Ethernet, Wi-Fi IEEE 802.11ac, RS-232 (vhod in izhod), RS-485, USB-C (UVC1.1)
Protokoli za nadzor: VISCA (hitrost prenosa: 38.400 / 9.600 / 4.800 / 2.400), VISCA-IP, NDI
Podpora protokolov tretjih oseb: Q-SYS, Crestron in BitFocus Companion (načrtovano za avgust 2024)

SPLOŠNI PARAMETRI

Vhodna napetost: DC 12 V, PoE IEEE 802.3af
Vhodni tok: 2,0 A (maks.)
Poraba energije: 13 W (maks.)
Delovna temperatura: od −10 °C do +40 °C
Delovna vlažnost: 20 % do 80

Dimenzije (Š × V × G): 171,6 × 192,6 × 171,6 mm / 260 × 217 × 197 mm (pred/po pakiranju)
Neto/bruto teža: 1,35 kg / 2,05 kg

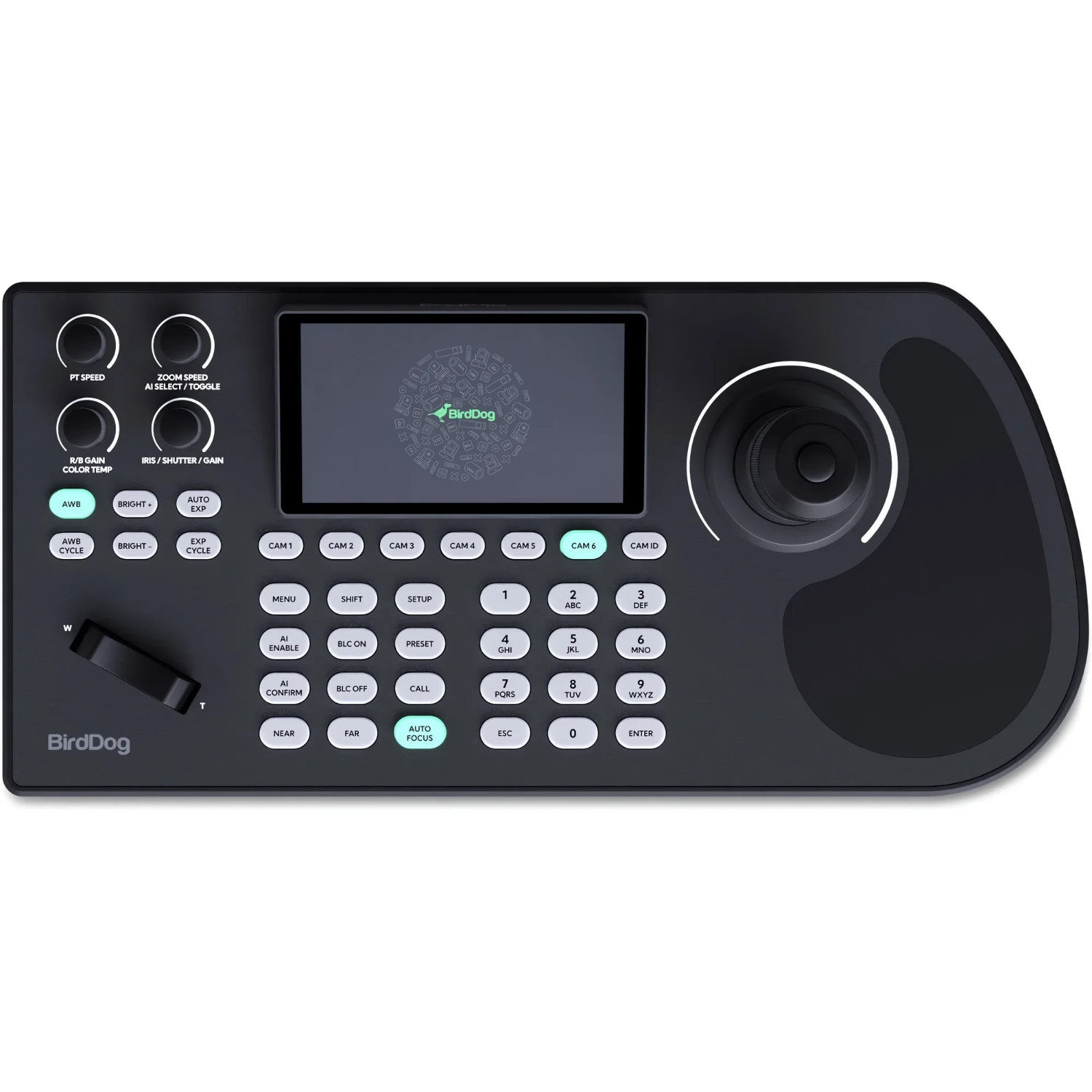

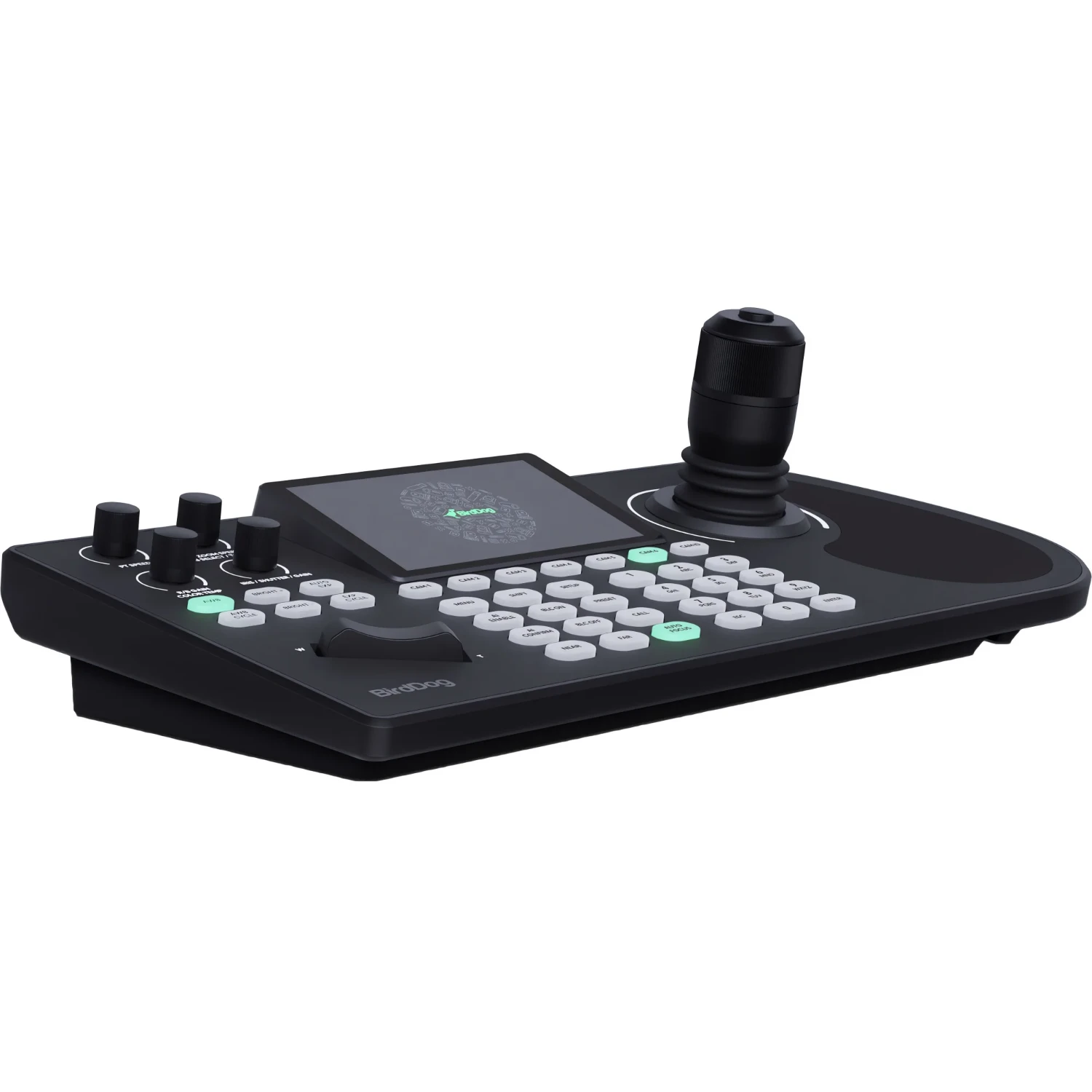

Krmilnik BirdDog KBD

Krmilnik BirdDog KBD ponuja upravljavcem PTZ kamer trpežno in ergonomsko obliko, velik zaslon za delo z več kamerami in neposreden dostop do ključnih funkcij. Zvgrajenim zaslonom za prikaz stanjainfizičnim taktilnim povratnim signalompripreklopu kamer je intuitiven za uporabo in okolju prijazen, saj je izdelan iz Ocean-Bound Plastics in reciklirane aluminijeve zlitine, ki se uporablja v letalstvu. Povezljivost NDI, VISCA, ONVIF, RS-232 in RS-422 zagotavlja maksimalno vsestranskost ne glede na uporabljeni protokol.

Zasnovan za nemoteno upravljanje in udobje

KBD je zasnovan za profesionalce, ki pri svojem delu potrebujejo natančnost in preprostost. Robustna, ergonomsko oblikovana zasnova je zasnovana za dolgotrajno uporabo in ponuja oporo za roke ter tipke za taktilno upravljanje za celodnevno udobje.

Način ultra-fini nadzora

Ko je potrebno natančno nastaviti podrobnosti, lahko joystick kamere enostavno preklopite v način »fine-tune«, ki poveča njegovo občutljivost za 10-krat. S tem postane ponovno sestavljanje posnetkov med neposrednimi prenosi umetniški izraz in ne več stresna naloga.

Razširjen zaslon. Takojšnje upravljanje kamere

Velik zaslon omogoča spremljanje do štirih kamer hkrati ali osredotočenje na eno v načinu polnega zaslona. Seznanjanje in preklapljanje kamer je mogoče z enim pritiskom na gumb z jasnim taktilnim odzivom, kar zagotavlja gladke in intuitivne prehode.

Zaslon KBD omogoča predogled v živo za kamere NDI-HX2/HX3 in prikazuje ključne besedilne informacije za druge modele, kar zagotavlja brezhibno združljivost in jasnost skozi celoten delovni tok.

Vgrajeni okvirji za prikaz stanja

Povezovanje in preklapljanje kamer je mogoče z enim samim pritiskom na tipke z taktilnim odzivom. Ko je vgrajen v mešalne konzole, kot sta TriCaster ali vMix, vgrajeni okvir za prikaz stanja KBD prikaže kamero v živo neposredno na krmilniku, tako da se lahko popolnoma osredotočite na delo, ne da bi morali gledati dodatne zaslone.

Sinhronizacija nastavitev kamere

Prelomna funkcija v industriji vam omogoča, da nastavite eno kamero točno tako, kot želite, in nato te nastavitve preprosto kopirate na drugo kamero istega modela (funkcija serije BirdDog X). To olajša poenotenje videza vseh vaših kamer in dvigne kakovost vaše produkcije na višjo raven.

Neposreden dostop do ključnih funkcij

Z jasno razporeditvijo lahko operaterji v nekaj sekundah dostopajo do povezovanja, preklapljanja in konfiguracije kamer. Vse je jasno, razumljivo in zasnovano na podlagi povratnih informacij uporabnikov.

Največja povezljivost v okolju prijazni zasnovi

BirdDog KBD se brezhibno poveže prek NDI, VISCA, ONVIF, RS-232 in RS-422, kar ga naredi vsestransko rešitev za vsako nastavitev. Poudarja tudi trajnost, saj pri proizvodnji uporablja plastiko iz oceanov, da zmanjša vpliv na okolje.

Dostopna inovativnost

Z razširjenimi funkcijami in nižjo ceno kot prejšnja generacija je KBD rezultat skrbnega prilagajanja potrebam uporabnikov. Ponuja izjemno udobje, natančen nadzor in okolju prijazen dizajn za sodobnega operaterja PTZ kamere.

Tehnične specifikacije:

Nadzor kamere

Nadzor PTZ: VISCA-IP, NDI, ONVIF, PELCO-P, PELCO-D
Natančno upravljanje PTZ: VISCA-IP, NDI

Nadzor ostrenja: gumbi za samodejno in ročno ostrenje
Samodejna osvetlitev: Neposredni gumb
Ročna osvetlitev: vrtljivi stikalo – nastavitve svetlosti/zaklopa/občutljivosti/zaslonke

Avtomatsko uravnavanje beline: neposredni gumb
Ročno belo ravnovesje: Preklopni vrtljivi gumb – nastavitve R-Gain, B-Gain, barvne temperature

Samodejno ostrenje: Neposredni gumb
Ročni fokus: Neposredni gumb (blizu/daleč)
BLC (kompenzacija protisvetlobe): Neposredni gumb

Zoom obroč na joysticku: Da (vklop/izklop)

Programirljiv sprožilec na joysticku: nastavljiv – ostrenje z enim pritiskom, sledenje AI, AWB z enim pritiskom
Nadzor AI načina kamere: Odvisno od kamere, podprto

Kopiranje/lepljenje nastavitev kamere: Podprto na izbranih kamerah BirdDog (VISCA-IP, NDI)

Dostop do kamere

Največje število podprtih kamer: 255
Gumbi za neposreden dostop do kamere: 6
Gumbi za neposreden dostop do prednastavitev: 10
Največje število prednastavitev: 255 na kamero
Meniju OSD kamere: gumb za meni / upravljanje z joystickom

Zaslon

Diagonala zaslona: 5″
Ločljivost zaslona: 1280 × 720

Večpogledni IP video: podprt, NDI HX (proxy), RTSP (maks. 30 fps)
IP video na celotnem zaslonu: podprto, NDI HX (proxy), RTSP (maks. 30 fps)
Podprti IP video kodeki: H.264, H.265

Okvirji za označevanje: izbirno, načini večpogleda in polnega zaslona
Meniju na zaslonu: popolnoma nastavljiv
Svetel/temni način: Da

Podpora NDI

NDI nadzor: NDI HX2, NDI HX3, NDI z visoko pasovno širino
Večpogled NDI: NDI HX2, NDI HX3
NDI usmerjevalnik: Da, sledi trenutno aktivni kameri
NDI odkritje: Podprto
NDI Access Manager: podprt
Občutljivost NDI PTZ: Standardna (NDI); ultra-fina (specifična za BirdDog)

Nastavitve/konfiguracija

Spletni vmesnik: BirdUI za nastavitve in posodobitve firmware
Svetel/temni način: Da
Izbiranje kamere prek API: Da

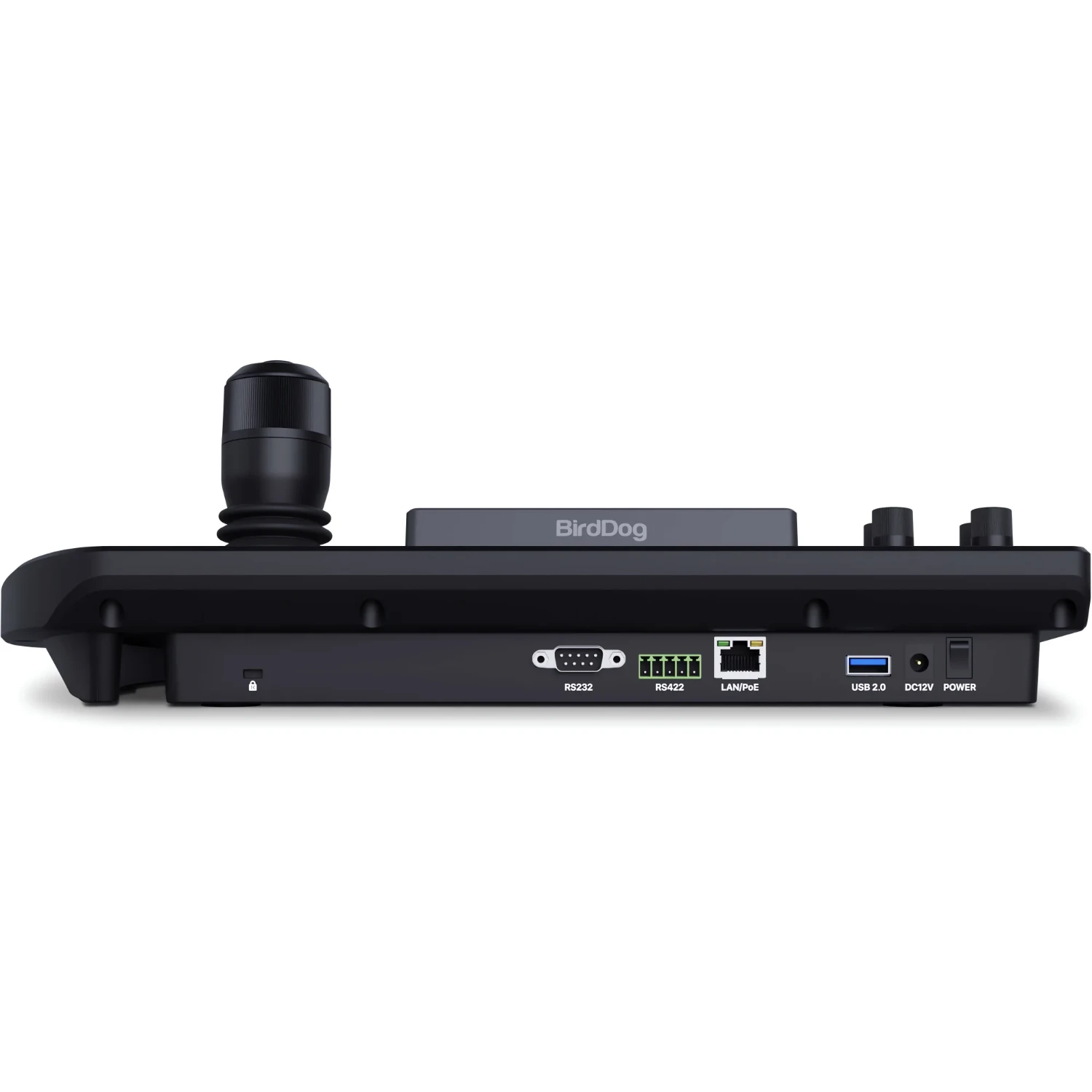

Serijske povezave

RS-232: D-Sub priključek (9-pinski)
RS-422: Phoenix priključek

Mehanska zasnova

Tip joysticka: 4D (vgrajen sprožilni gumb)

Gumbi: 37 gumbov; osvetljeni, z individualnim stikom, silikonska podlaga
Vrtljivi upravljalniki: 4 gumbi; tipka, stopničasta, obseg 360

Zoom ročica: vzmetna, nastavljiva

Dimenzije
377 × 177 × 118 mm; 14,84 × 6,96 × 4,64 in (D × Š × V, vključno z joystickom)

Material: aluminij; OBP plastika iz odpadkov iz oceanov
Vgrajen ročaj za prenašanje: Da

Delovna temperatura: od −10 °C do +55 °C; od 14 °F do 130 °F
Temperatura skladiščenja: od −10 °C do +55 °C; od 14 °F do 130 °F

Delovna vlažnost: 20 %–80 % (brez kondenzacije)
Vlažnost pri shranjevanju: 0 % do 90 % (brez kondenzacije)

Napajanje: PoE (802.3af), DC 12 V
Poraba energije: ≤ 5 W

Dimenzije paketa:
390 × 215 × 165 mm; 15,35 × 8,46 × 6,49 in
