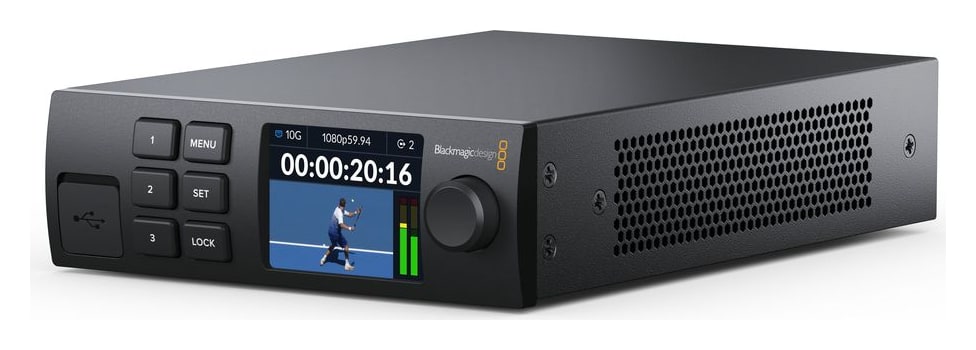

Blackmagic Design 2110 IP Converter 3x3G

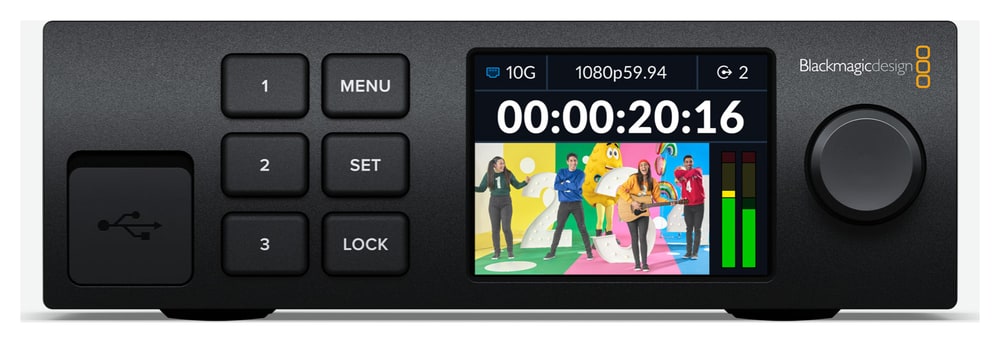

Usmerjanje in diagnostika kar v racku

Barvni zaslon LCD 2,2″ prikazuje video, format, zvok in časovno kodo ter služi za meni in diagnostiko. Vire IP za izhode SDI je mogoče izbrati na sprednji plošči; sprednji priključek USB-C je namenjen nastavitvam in posodobitvam.

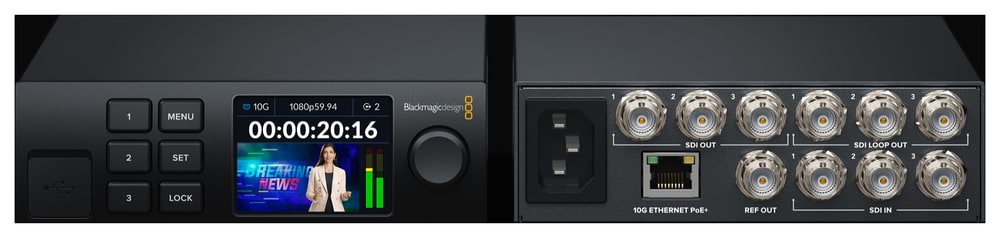

Šest naprav SDI na enem kablu

Ena sama vrata 10G Ethernet prenesejo tri vhodne in tri izhodne kanale do 1080p60, vsakega z do 16 kanali vdelanega zvoka in pomožnimi podatki. Prehodni izhodi SDI omogočajo, da pretvornik vstavite v obstoječo povezavo brez prekinitve signala.

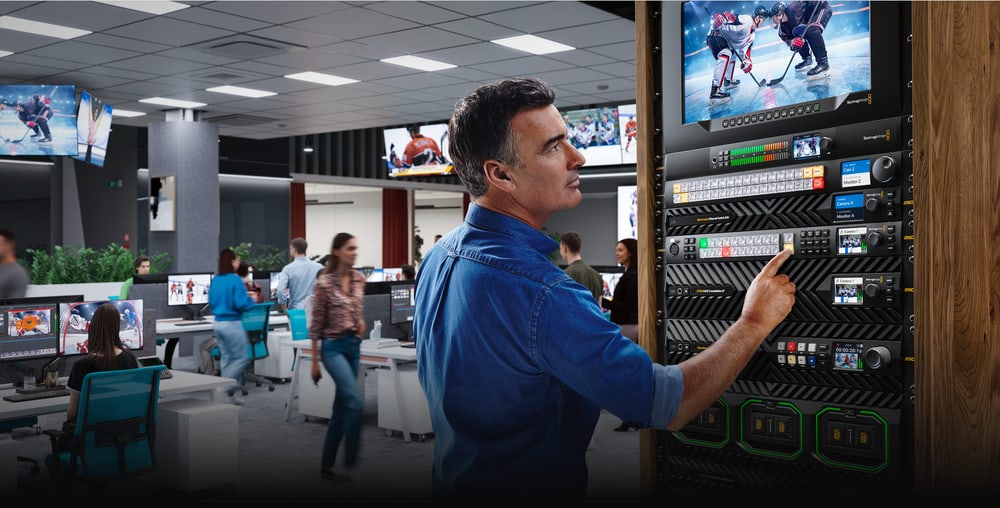

Točka–točka ali veliko omrežje

Pretvornik je mogoče povezati neposredno s parom brez omrežnega stikala ali ga vključiti v omrežje SMPTE-2110, kjer se povezave kot pri klasičnem video usmerjevalniku upravljajo prek NMOS. Upravlja se na sprednji plošči, prek omrežja ali prek USB-C.

Vključitev opreme SDI v upravljani potek dela IP

Pretvornik ustreza družini standardov SMPTE ST 2110 za nestisnjeni video, oblikovanje prometa, zvok PCM in pomožne podatke. Vhode SDI lahko ponovno sinhronizira na skupno uro PTP, za učinkovito razpošiljanje vira na več ciljev pa uporablja multicast.

Podpora NMOS omogoča odkrivanje in upravljanje naprav 2110 kot virtualnega usmerjevalnika: IS-04 skrbi za odkrivanje in registracijo, IS-05 za upravljanje povezav. Tako je v infrastrukturo IP mogoče vključiti video mešalnike, snemalnike, predvajalne strežnike in procesorje za pretakanje brez zamenjave njihovih vmesnikov 3G-SDI.
