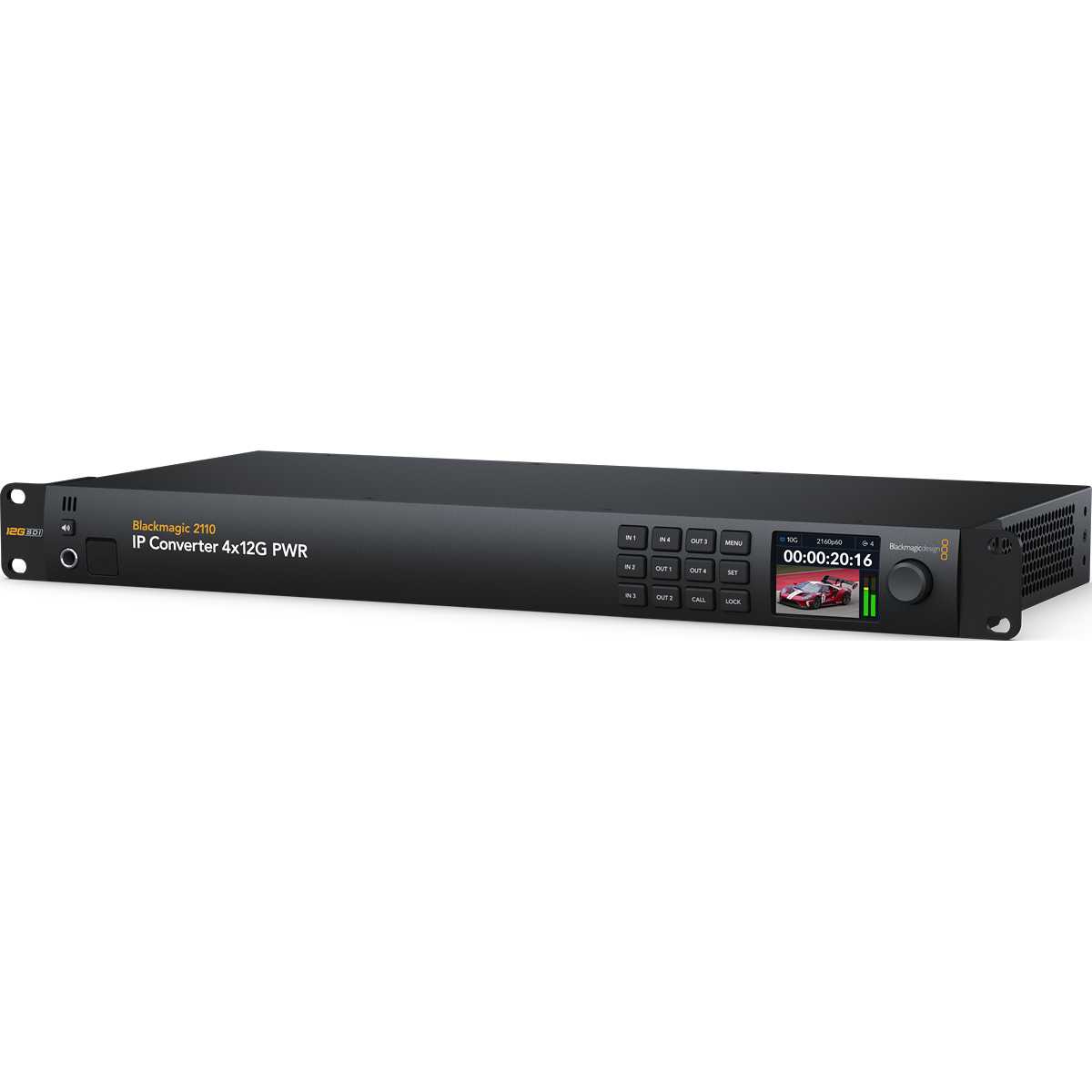

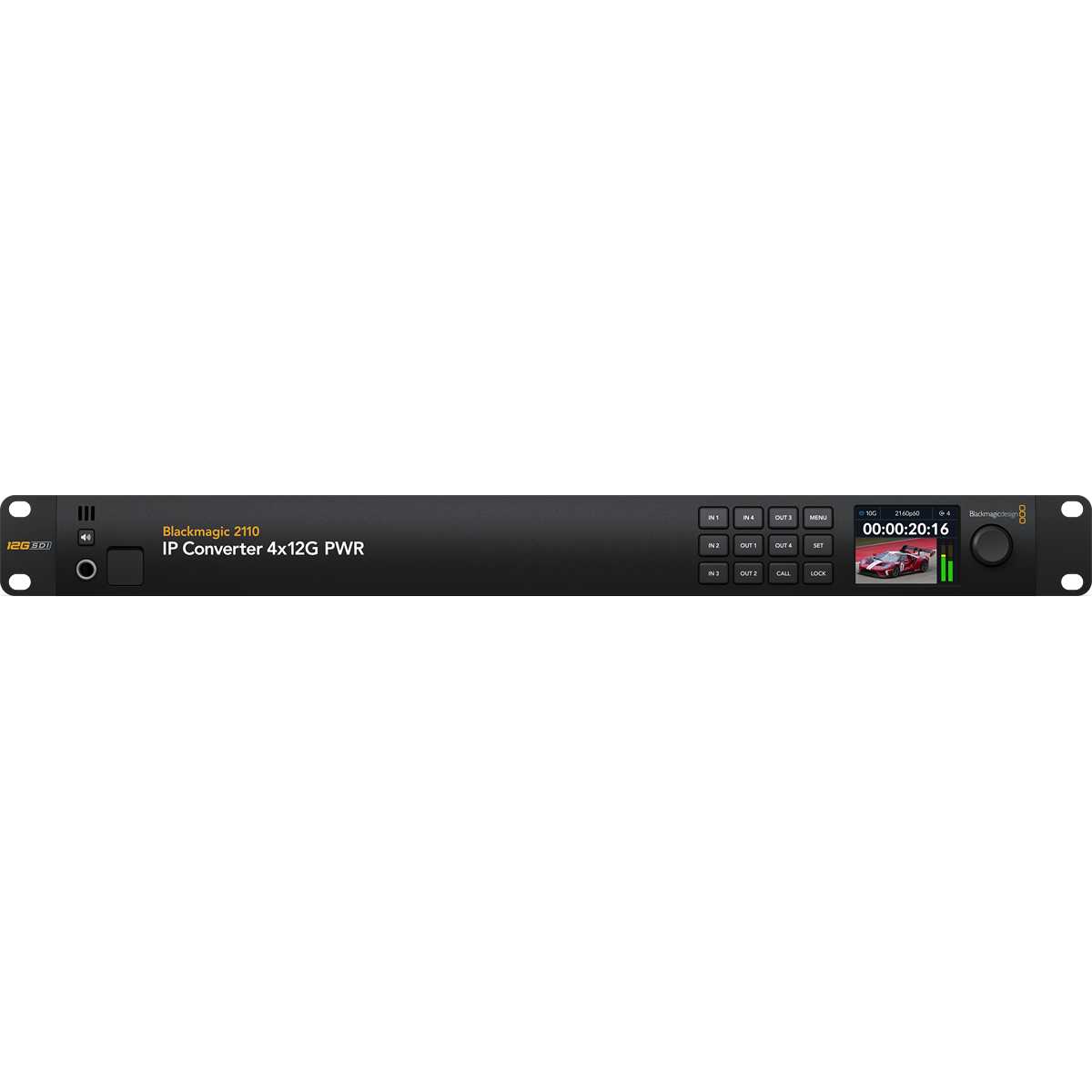

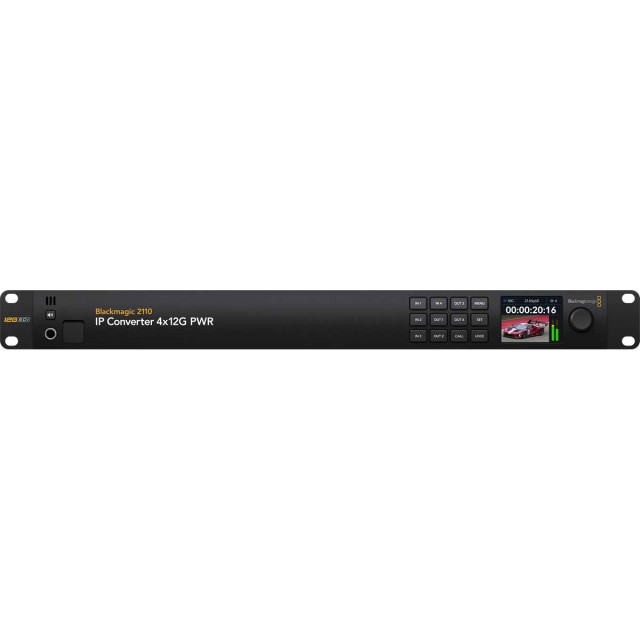

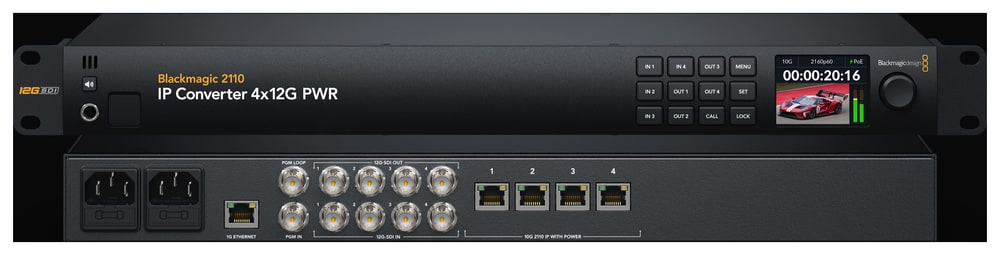

Blackmagic Design 2110 IP Converter 4x12G PWR

Tehnični podatki in prvotni opis sistema

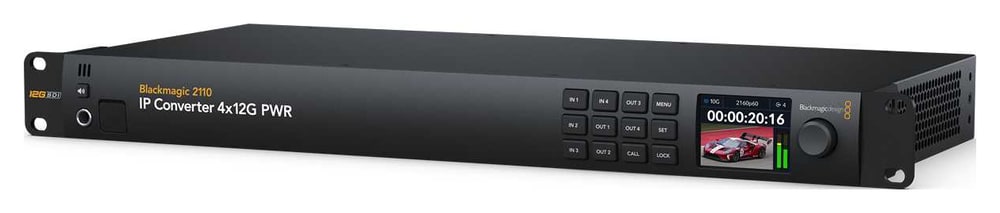

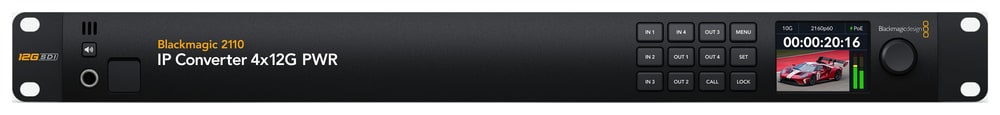

Podjetje Blackmagic Design ponuja široko paleto IP-video izdelkov SMPTE-2110, vključno s pretvorniki, video monitorji, avdio monitorji in celo kamerami. Poleg tega podpirajo ločljivost Ultra HD prek cenovno ugodnega 10G Etherneta. Večina modelov pretvornikov je dvosmernih, zato so odlični za kamere, kadar uporabniki potrebujejo dodatni kanal za povratni pregled. Modeli za vgradnjo v stojalo imajo eleganten dizajn z barvnim LCD-zaslonom za spremljanje, brskanje po meniju in diagnostiko. Vsi modeli ustrezajo standardu SMPTE ST-2110 za IP-video, vključno s sinhronizacijo PTP, in podpirajo celo NMOS, tako da lahko uporabniki vzpostavijo povezavo prek plošče video usmerjevalnika. IP-video izdelki Blackmagic SMPTE-2110 se razlikujejo po izvedbi, odvisno od namena uporabe. Modeli 2110 IP Mini so majhni, zato jih je mogoče skriti za drugimi napravami. Modeli za vgradnjo v stojalo pa imajo elegantno oblikovane sprednje plošče z LCD-zaslonom, tako da lahko uporabniki nastavitve spreminjajo neposredno s sprednje plošče.

Pretvorniki Blackmagic 2110 IP so bili zasnovani za integracijo SDI-naprav v IP 2110 video infrastrukturo. Z dodajanjem pretvornikov uporabniki pridobijo cenovno ugoden način za preoblikovanje vse svoje video opreme v tehnologijo SMPTE-2110. Preprosto dodajte pretvornik Blackmagic 2110 IP k režijskim enotam, diskovnim snemalnikom, procesorjem za pretakanje, kameram, monitorjem in drugim napravam. Izdelki Blackmagic 2110 IP so skladni s standardom SMPTE ST-2110 za IP-video, ki določa prenos, sinhronizacijo in opis 10-bitnega videa, zvoka in pomožnih podatkov prek IP-omrežij. Prav tako lahko ponovno sinhronizira SDI-vhode na PTP ali zunanje naprave zaklene na referenčni izhod, ki se prav tako generira iz PTP-sinhronizacijskega signala. Pretvorniki Blackmagic 2110 IP podpirajo 10-bitni video za najvišjo kakovost slike ter standarde SD, HD in Ultra HD do ločljivosti 2160p60. Pretvorniki se ob spremembi vhoda samodejno preklopijo na nov video standard, večkanalni modeli pa lahko na vsakem kanalu uporabljajo drugačen video standard.

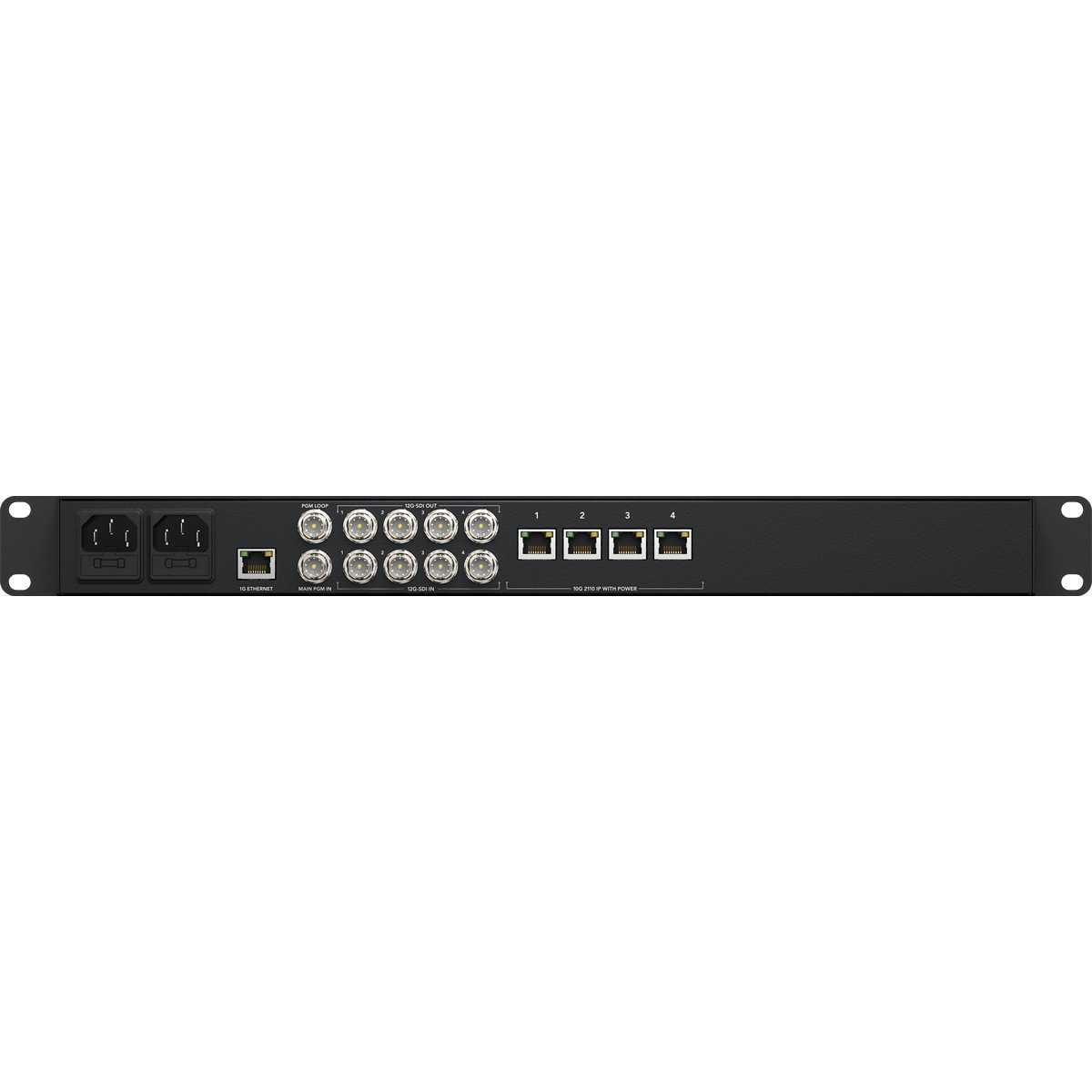

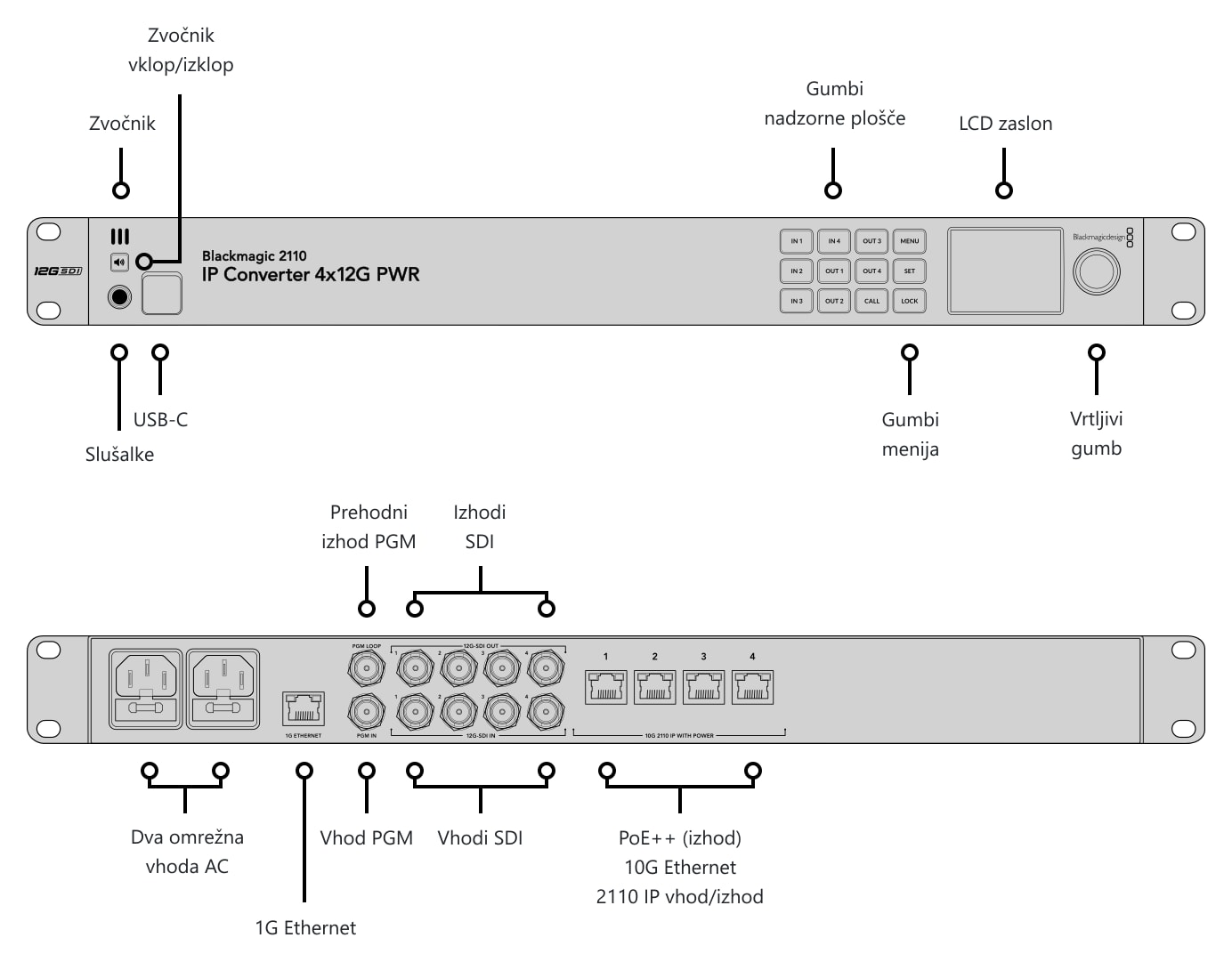

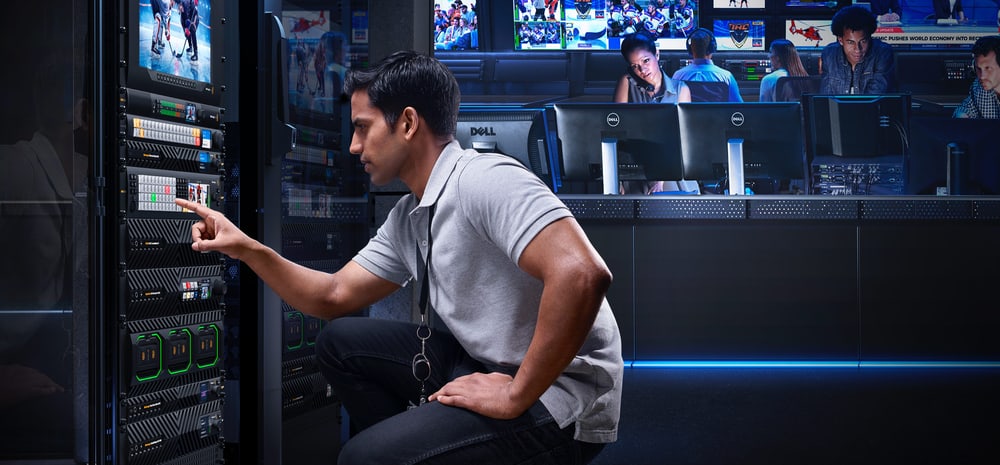

Pretvorniki Blackmagic 2110 IP so na voljo v modelih s priključki RJ-45 za tradicionalne Cat6-kable ali z vtičnicami SFP za optične module. Uporaba kablov Cat6 omogoča vzpostavitev sistemov SMPTE-2110 z znatno nižjimi stroški. Kabli so enostavni za izdelavo, ethernetni stikalniki za 10G Ethernet pa so zelo razširjeni. Ena od največjih težav s tehnologijo SMPTE-2110 je potreba po IT-tehniku, ki je vedno na voljo in skrbi za nemoteno delovanje IP-video sistema. IP-pretvorniki Blackmagic rešujejo ta problem, saj se lahko povežejo v načinu »point-to-point«, tako da uporabniki niso prisiljeni uporabljati zapletenega ethernetnega stikala, če tega ne želijo. S tem pridobijo prednosti IP-videoposnetkov SMPTE-2110 z enostavnimi ethernetnimi kabli, daljinskim napajanjem in dvosmernim videom.

Pri delu v večjih ekosistemih SMPTE-2110, na primer v radiodifuziji, lahko uporabniki vsa svoja video naprave priključijo na ethernetni stikalo. V tem primeru uporabniki preprosto vse priključijo na ethernetno stikalo in nato vzpostavijo povezave med napravami s pomočjo njegovega konfiguratorja po vzoru tradicionalnega video usmerjevalnika. Izdelki Blackmagic 2110 IP poleg tega podpirajo protokol NMOS: konfiguracija je sicer bolj zapletena, a zelo prilagodljiva. Zahvaljujoč vmesniku NMOS lahko vsa 2110 IP-naprave delujejo skupaj kot velik virtualni usmerjevalnik, Videohub Smart Control pa omogoča tudi usmerjanje video virov v omrežjih 2110 IP, saj lahko deluje kot NMOS-krmilnik.

Z uporabo 10G Etherneta so lahko IP-video izdelki Blackmagic SMPTE-2110 manjši, porabijo manj energije in so cenovno dostopnejši. Poleg tega lahko 10G Ethernet omogoča daljinsko napajanje izdelkov. Pri uporabi ločljivosti Ultra HD s frekvenco slike nad 30 slik na sekundo pa ni na voljo zadostne pasovne širine za nekomprimirano 10-bitno video. Kodek Blackmagic IP10 rešuje ta problem! Ima nizko zakasnitev 8 vzorcev, je odprt standard in zanj ni treba plačevati licenčnin. Poleg tega je to optimiziran, nezahteven kodek, ki porabi zelo malo zmogljivosti FPGA, s čimer zagotavlja, da združljivi izdelki SMPTE-2110 ostanejo cenovno dostopni!

Značilnosti IP pretvornikov Blackmagic 2110

• Vsi pretvorniki izpolnjujejo standard IP-videoposnetkov SMPTE-2110

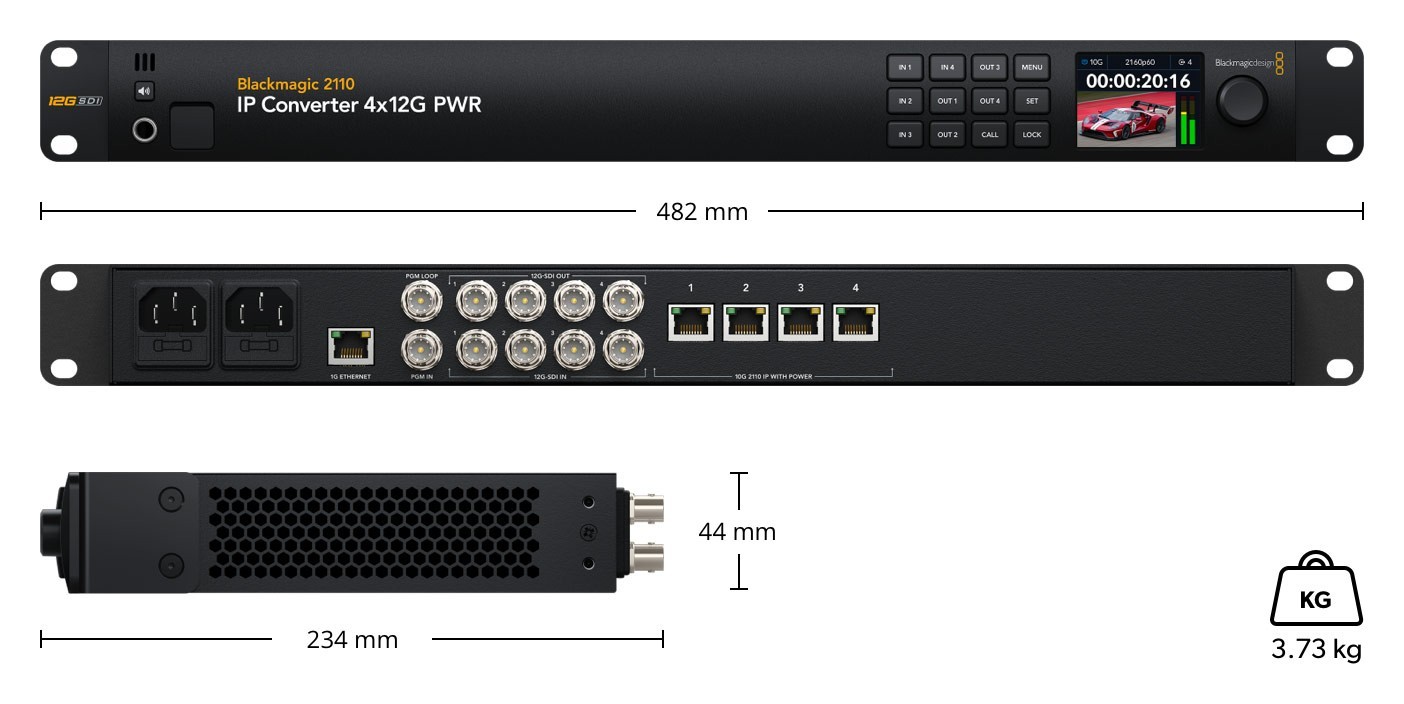

• Izberite med miniaturnimi pretvorniki ali modeli za vgradnjo v 19-palčni rack
• Uporabljajo lahko dostopno 10G Ethernet omrežje za cenovno ugodno namestitev
• Ponovno sinhronizirajo SDI-vhode prek protokola PTP
• Podpirajo protokol NMOS za ustvarjanje virtualnega usmerjevalnika
• Nizka zakasnitev, odprti standardni kodek Blackmagic IP10
• Podpira vse formate SD, HD in Ultra HD do ločljivosti 2160p60
