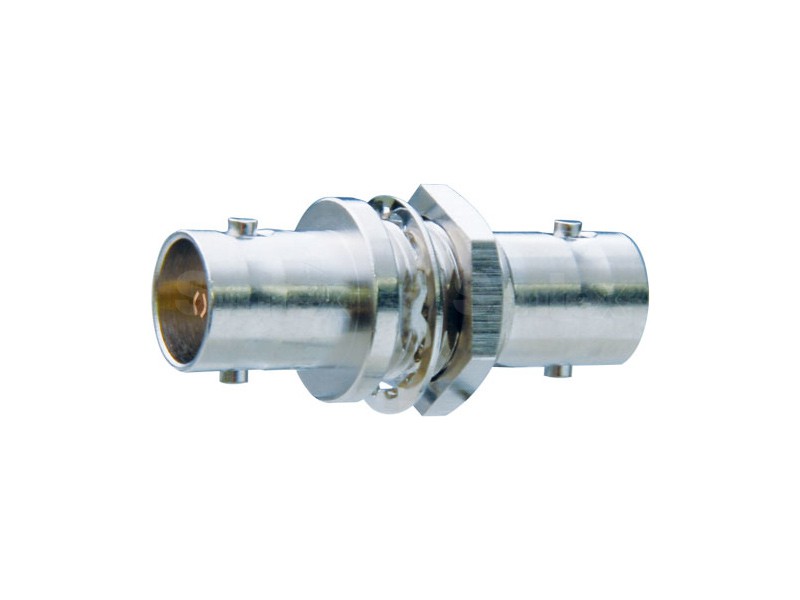

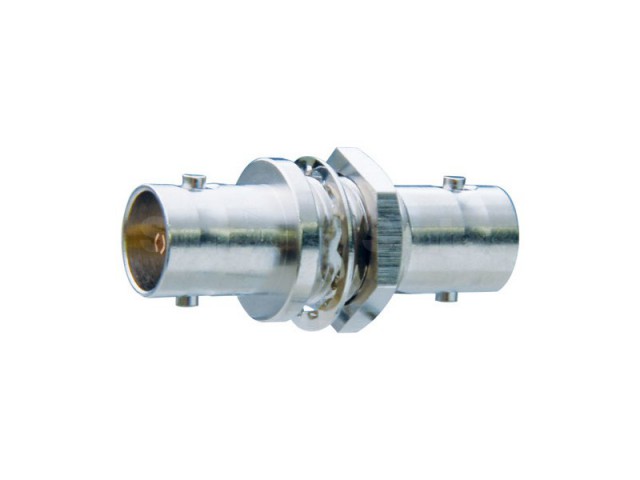

Canare BCJ-JR panelni priključek BNC

Canare BCJ-JR je 75-ohmski dvostranski konektor BNC tipa BNC(F-samica) / BNC(F-samica), namenjen za montažo na plošče.

Canare BCJ-JR je 75-omski panelni konektor BNC tipa BNC(F-samica) / BNC(F-samica), zasnovan za montažo na povezovalne plošče.

Uporaba:

• skladen s specifikacijo SMPTE 259M in 292M
• HDTV
• Video HD/SD-SDI
• Analogni video PAL in NTSC
• Satelitske aplikacije
• TelCom
• Testna oprema

Lastnosti:

• BNC (F-samica) / BNC (F-samica) montaža na ploščo
• Popolnoma izolirana od plošče
• Vgrajena montaža
• Visoka moč 1,1 ali manj VSWR (razmerje med napetostjo in valovanjem) do 2 GHz

Specifikacija: Vgrajen je vgrajen sistem z visoko ločljivostjo, ki je vgrajen v sistem:

• Izolacijska upornost pri 500 V DC v Ω: >1000M
• Nazivna napetost za 1 min: 1500 V AC (efektivna vrednost)
• Odpornost osrednjega stika:: <6m ohm
• Upornost zunanjega stika: 1,5 mΩ: <3m ohm
• Impedanca v Ω: 75
• Telo konektorja - material/površina: medenina / nikelj
• Sredinski kontakt - material/površina: berilijev baker / zlato
• Prirobnica - material/površina: tlačno liti AL / nikelj
• Dielektrik - material: Material - material: PTFE politetrafluoroetilen
