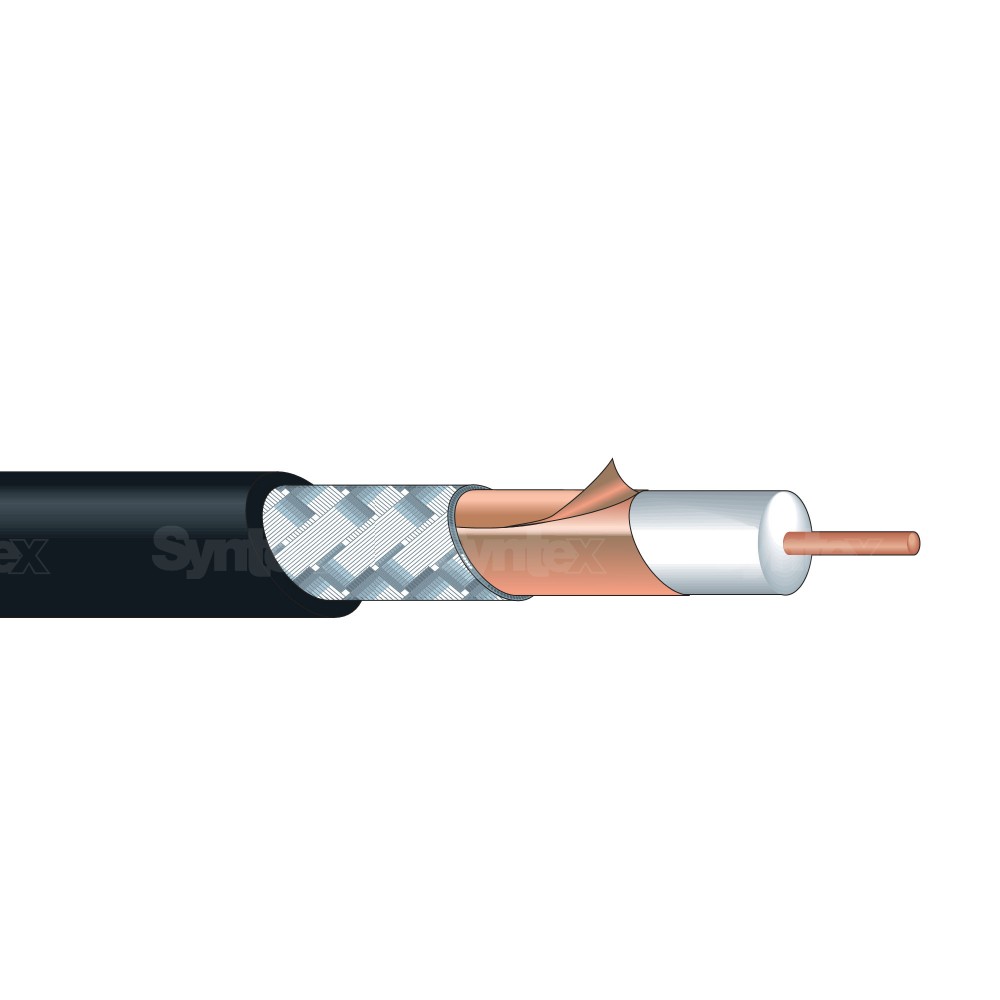

Canare L-3.3CUHD 12G-SDI Ultra Coax kabel po meri
Predogled izbranega kabla
Koda artikla: KAT-14215
Na spletu konfigurirajte svoj kabel in izdelali ga bomo za vas v 1-3 delovnih dneh.
0 € z DDV
0 € brez DDV
Opis izdelka
Opis izdelka
Poseben 75-ohmski koaksialni kabel Canare L-3.3CUHD za 12G-SDI / 4K-UHD v skladu s standardom SMPTE ST 2082-1. Omogoča prenos signala 12G-SDI do približno 58 m, odvisno od uporabljene opreme in celotne signalne poti.
Canare L-3.3CUHD 12G-SDI Ultra Coax kabel po meri
12G-SDI 4K-UHD
do 58 m
približna maksimalna dolžina glede na tehnologijo in potek
Standard
SMPTE 2082-1
za prenose 12G-SDI in 4K-UHD video
Premer kabla
5,5 mm
Konstrukcija Ultra Coax za signal 12G-SDI
Konfiguracija
po meri
izberete dolžino, konektorje in barvo pokrovčkov
Canare L-3.3CUHD je poseben 75-ohmski koaksialni kabel za profesionalne 12G-SDI / 4K-UHD aplikacije v skladu s specifikacijo SMPTE ST 2082-1. Namenjen je situacijam, kjer je potrebno zanesljivo prenašati 12G-SDI signal na daljše razdalje kot pri običajnih tanjših SDI kablih, hkrati pa ohraniti razumen premer kabla za praktično uporabo v produkciji, studiu ali inštalaciji.
Za 12G-SDI je okvirna največja prenosna razdalja do 58 m, odvisno od uporabljene tehnologije, kakovosti signala, konektorjev in celotne signalne poti. Zaradi premera 5,5 mm in teže 4,1 kg / 100 m je kabel lahko primerna izbira za 4K-UHD povezave, kjer je potrebna kombinacija večje prenosne rezerve in še vedno relativno kompaktne izvedbe.
Kabel je izdelan po meri glede na izbrano konfiguracijo. Neposredno pri izdelku izberete želeno dolžino, razpoložljive konektorje in barvo pokrovčkov. Tako lahko končni kabel prilagodite konkretni kameri, monitorju, pretvorniku, režiji, stojalu ali fiksni namestitvi.
Glavne lastnosti
- poseben 75-ohmski koaksialni kabel Canare L-3.3CUHD,
- namenjen za 12G-SDI / 4K-UHD v skladu s standardom SMPTE ST 2082-1,
- približna prenosna razdalja 12G-SDI do 58 m,
- zunanji premer kabla 5,5 mm,
- teža 4,1 kg / 100 m,
- impedanca 75 ohmov,
- kapaciteta 55 pF/m, torej 55 nF/km pri 1 kHz,
- dušenje 68,5 dB / 100 m pri 6 GHz,
- izdelava po meri glede na izbrano dolžino in opremo.
Tipična uporaba
- 12G-SDI in 4K-UHD video povezave,
- kamere, monitorji, snemalniki in pretvorniki,
- studijske in režijske video verige,
- rack povezave in tehnične inštalacije,
- daljše SDI povezave, kjer je potrebna večja rezerva za 12G-SDI signal.
Tehnični parametri
| Tip kabla | Canare L-3.3CUHD Ultra Coax |
|---|---|
| Standard | SMPTE ST 2082-1 |
| Impedanca | 75 ohmov |
| Premer kabla | 5,5 mm |
| Teža | 4,1 kg / 100 m |
| Osrednji vodnik | 1 / 0,75 mm |
| Skupni premer osrednjega vodnika | 0,75 mm |
| Premer penastega dielektrika | 3,3 mm |
| Upornost osrednjega vodnika | ≤ 41,4 ohm/km pri 20 °C |
| Upornost zunanjega vodnika | ≤ 14,9 ohm/km pri 20 °C |
| Kapaciteta | 55 pF/m, torej 55 nF/km pri 1 kHz |
| Zatiranje | 68,5 dB / 100 m pri 6 GHz |
| Temperaturno območje | -20 °C do +75 °C |
| 12G-SDI prenosna razdalja | do 58 m, odvisno od uporabljene tehnologije in celotne poti |
Navedene vrednosti temeljijo na razpoložljivih parametrih kabla. Prenosna razdalja za 12G-SDI je okvirna in se lahko razlikuje glede na uporabljeno tehnologijo, konektorje, kakovost signala in celotno ožičenje.
