Canare L-4.5CHWS HD-SDI fleksibilni kabel po meri

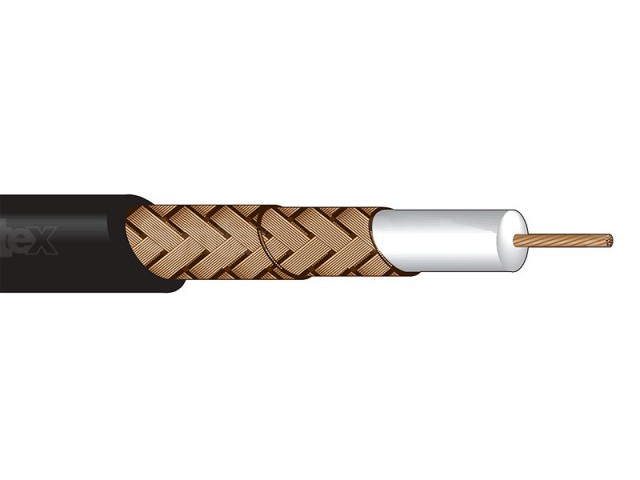

Predogled izbranega kabla
Koda artikla: KAT-12543
Na spletu konfigurirajte svoj kabel in izdelali ga bomo za vas v 1-3 delovnih dneh.
0 € z DDV
0 € brez DDV
Opis izdelka
Opis izdelka
Prilagodljiv profesionalni 75-ohmski koaksialni kabel Canare L-4.5CHWS za SD/HD/3G-SDI in krajše 12G-SDI povezave. Primeren za daljše povezave HD in 3G-SDI, približno do 90 m za 3G-SDI / HD 1080p in do 50 m za 12G-SDI / 4K-UHD.
Canare L-4.5CHWS HD-SDI prilagodljiv kabel po meri
3G-SDI / HD 1080p
do 90 m
približna največja dolžina glede na parametre kabla
Premer kabla
7,2 mm
trdnejša konstrukcija za daljše SDI trase
12G-SDI 4K-UHD
do 50 m
približna največja dolžina glede na parametre kabla
Konfiguracija
po meri
izberete dolžino, konektorje in barvo pokrovčkov
Canare L-4.5CHWS je prožen in trpežen 75-ohmski koaksialni kabel za profesionalne SD/HD/3G-SDI video aplikacije in krajše 12G-SDI povezave. V primerjavi s tanjšimi kabli ponuja robustnejšo konstrukcijo, manjše izgube in večjo rezervo za daljše kabelske povezave. Primeren je za kamere, režijo, spremljanje, studijske povezave, mobilno produkcijo in tehnične inštalacije, kjer sta pomembni zanesljivost signala in odpornost pri pogostem rokovanju.
Za 3G-SDI / HD 1080p je okvirna največja prenosna razdalja do 90 m, odvisno od parametrov kabla za določen format. Za 12G-SDI / 4K-UHD katalog Canare navaja okvirno največjo razdaljo do 50 m. V praksi je končna zanesljivost odvisna tudi od uporabljene tehnologije, kakovosti signala, konektorjev in celotne napeljave.

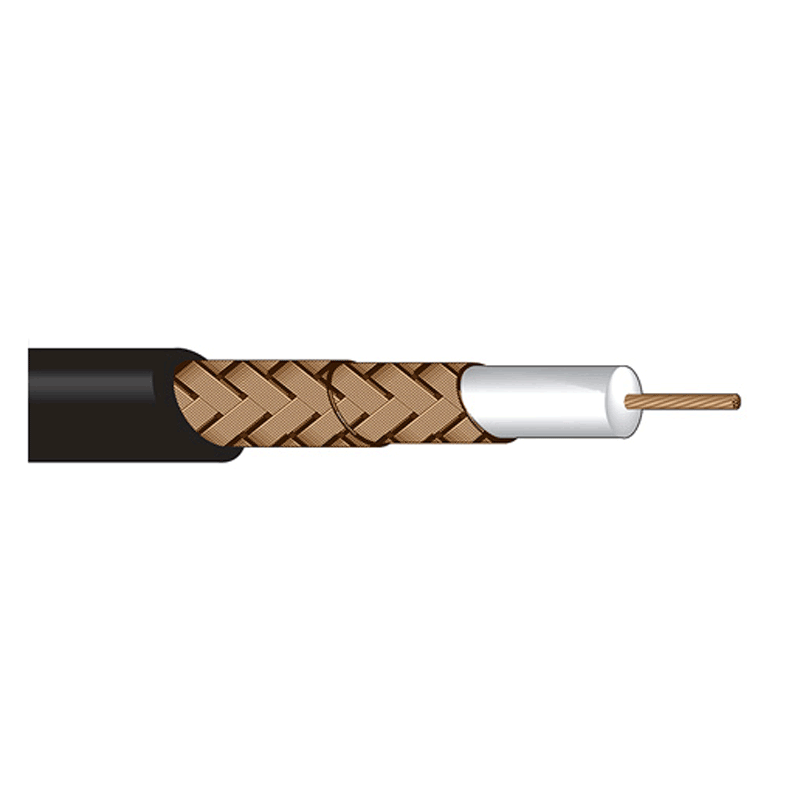

Kabel je izdelan po meri glede na izbrano konfiguracijo. Neposredno pri izdelku izberete želeno dolžino, razpoložljive konektorje in barvo pokrovčkov. Zahvaljujoč večžilnemu osrednjemu vodniku, dvojnemu oplaščenemu ščitnemu plašču z visoko gostoto in močni penasti izolaciji je kabel primeren tudi za mobilno uporabo in ponavljajoče se upogibanje.
Glavne lastnosti
- fleksibilen 75-ohmski koaksialni kabel Canare L-4.5CHWS,
- zunanji premer kabla 7,2 mm,
- nizka izguba signala in robustnejša konstrukcija za daljše SDI trase,
- visoka odpornost proti ponavljajočemu upogibanju,
- prepleten osrednji vodnik,
- dvojno pleteno oklopljenje z visoko gostoto,
- močna penasta izolacija,
- primeren za SD-SDI, HD-SDI, 3G-SDI in krajše 12G-SDI povezave,
- izdelava po meri glede na izbrano dolžino in opremo.
Tipična uporaba
- HD/SD-SDI video,
- 3G-SDI in HD 1080p povezave,
- HDTV in studijske video verige,
- analogni video PAL in NTSC,
- satelitske aplikacije, TELCO in testna oprema,
- kamere, režija, nadzor, mobilna produkcija in namestitve.
Podprti standardi
Kabel je primeren za uporabo v skladu s specifikacijami SMPTE 259M, ITU-R BT.601, SMPTE 344M, SMPTE 292M in SMPTE 424M.
Tehnični parametri
| Standardne dolžine | 100 / 200 m |
|---|---|
| Premer ovoja | 7,2 mm |
| Teža kabla | 6,6 kg / 100 m |
| Srednji vodnik | 7 / 0,34 mm |
| Skupni premer osrednjega vodnika | 1,02 mm |
| Premer penastega dielektrika | 4,57 mm |
| Upornost osrednjega vodnika | 3,3 ohm / 100 m |
| Upornost zunanjega vodnika | 0,8 ohm / 100 m |
| Statična kapaciteta | 53 pF/m |
| Zatiranje | 22,8 dB / 100 m |
Največja razdalja prenosa glede na format videa
| Hitrost prenosa | Tehnične specifikacije | Tipična uporaba | Največja dolžina kabla |
|---|---|---|---|
| 143 Mb/s | SMPTE 259M | kompozitni NTSC | 447 m |
| 177 Mb/s | ITU-R BT.601 | kompozitni PAL | 405 m |
| 270 Mb/s | SMPTE 259M | komponentni 4:2:2 | 322 m |
| 360 Mb/s | SMPTE 259M | komponentni 4:2:2 16:9 | 280 m |
| 540 Mb/s | SMPTE 344M | SDI | 225 m |
| 1,5 Gb/s | SMPTE 292M | HD-SDI | 87 m |
| 3,0 Gb/s | SMPTE 424M | HD 1080p | 90 m |
| 12 Gb/s | SMPTE ST 2082-1 | 12G-SDI 4K-UHD | 50 m |
Navedene največje dolžine so okvirne in temeljijo na parametrih kabla za določen format prenosa. V praksi je lahko končna zanesljivost odvisna tudi od uporabljene tehnologije, konektorjev, kakovosti signala in celotne napeljave.
