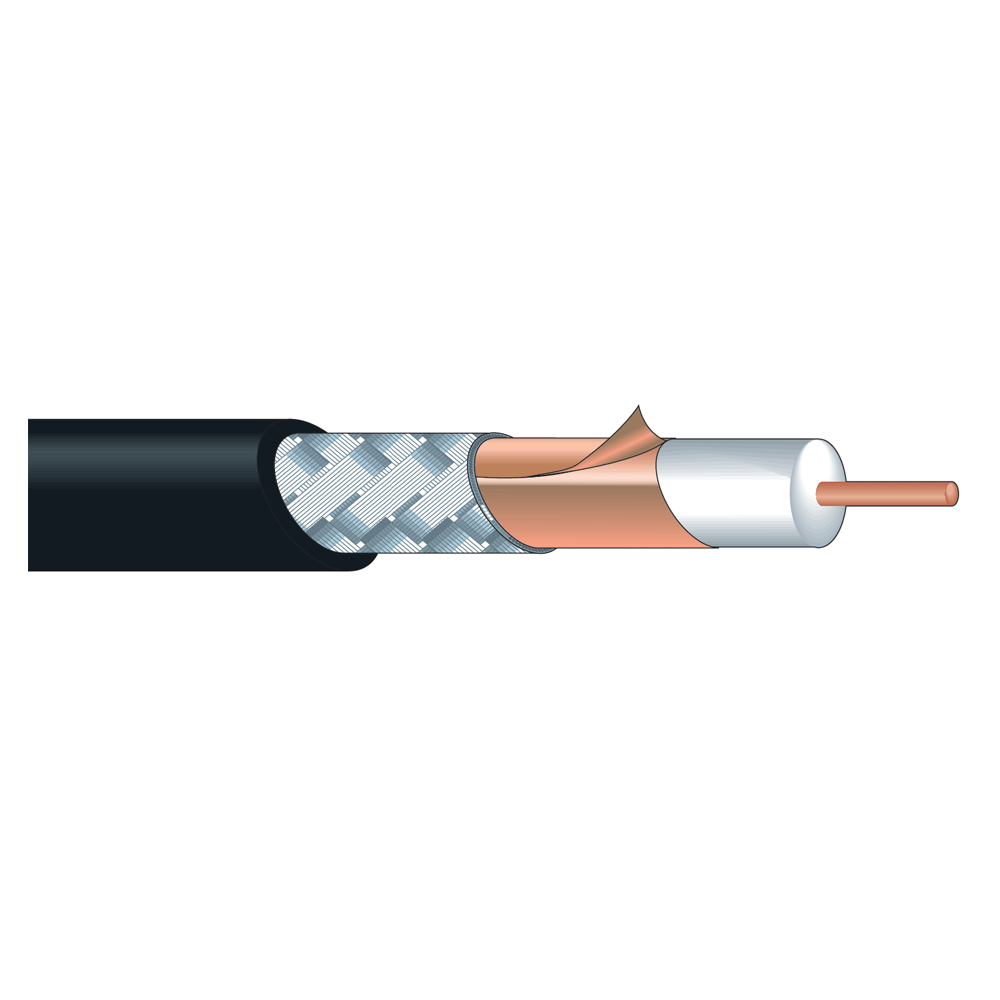

Canare L-5.5CUHD UHD 12G-SDI Ultra Coax kabel po meri
Predogled izbranega kabla
Koda artikla: KAT-13074
Na spletu konfigurirajte svoj kabel in izdelali ga bomo za vas v 1-3 delovnih dneh.
0 € z DDV
0 € brez DDV
Opis izdelka
Opis izdelka
Profesionalni 75-ohmski koaksialni kabel Canare L-5.5CUHD iz serije Ultra Coax za 12G-SDI / 4K-UHD v skladu s standardom SMPTE ST 2082-1. Primeren za daljše 12G-SDI povezave, približno do 102 m, odvisno od uporabljene opreme in celotne signalne poti.
Canare L-5.5CUHD UHD 12G-SDI Ultra Coax kabel po meri
12G-SDI 4K-UHD
do 102 m
približna maksimalna dolžina glede na parametre kabla
Standard
SMPTE 2082-1
za prenos 12G-SDI in 4K-UHD video
Premer kabla
7,7 mm
debelejši Ultra Coax za daljše 12G-SDI poti
Konfiguracija
po meri
izberete dolžino, konektorje in barvo pokrovčkov
Canare L-5.5CUHD je profesionalni 75-ohmski digitalni video koaksialni kabel iz serije Ultra Coax, zasnovan za zahtevne aplikacije 12G-SDI / 4K-UHD v skladu s specifikacijo SMPTE ST 2082-1. V primerjavi s tanjšimi 12G-SDI kabli ponuja manjši izgubni faktor, večjo prenosno rezervo in je primeren za daljše kabelske povezave v studiu, režiji, pri namestitvi ali med profesionalno video opremo.
Za 12G-SDI / 4K-UHD je okvirna največja prenosna razdalja do 102 m v skladu s katalogskimi parametri Canare. V praksi je končna zanesljivost odvisna od uporabljene tehnologije, sprejemnika, kakovosti signala, konektorjev in celotne signalne poti.
Kabel je izdelan po meri glede na izbrano konfiguracijo. Neposredno pri izdelku izberete želeno dolžino, razpoložljive konektorje in barvo pokrovčkov. Zaradi premera 7,7 mm in nizkega dušenja je L-5.5CUHD primerna izbira tam, kjer je prednost stabilen prenos 12G-SDI na daljše razdalje.
Glavne lastnosti
- profesionalni 75-ohmski koaksialni kabel Canare L-5.5CUHD,
- serija Ultra Coax, posebej zasnovana za 12G-SDI,
- primeren za 12G-SDI / 4K-UHD v skladu s standardom SMPTE ST 2082-1,
- približna prenosna razdalja 12G-SDI do 102 m,
- zunanji premer kabla 7,7 mm,
- teža 7,1 kg / 100 m,
- impedanca 75 ohmov,
- kapaciteta 52 pF/m,
- dušenje 39,5 dB / 100 m pri 6 GHz,
- izdelava po meri glede na izbrano dolžino in opremo.
Tipična uporaba
- 12G-SDI in 4K-UHD video povezave,
- daljše SDI povezave v studiu, režiji ali inštalaciji,
- povezave med kamerami, monitorji, snemalniki, pretvorniki in usmerjevalniki,
- rack povezave in fiksne tehnične instalacije,
- HDTV, 3G-SDI, HD/SD-SDI, PAL in NTSC analogni video,
- satelitske aplikacije, TELCO in testna oprema.
Podprti standardi
Kabel je primeren za uporabo v skladu s specifikacijami SMPTE ST 2082-1, SMPTE ST 424M, SMPTE ST 292M, SMPTE ST 344M in SMPTE 259M.
Tehnične lastnosti
| Tip kabla | Canare L-5.5CUHD Ultra Coax |
|---|---|
| Standardne dolžine | 100 / 200 / 500 / 1000 m |
| Impedanca | 75 ohmov |
| Premer kabla | 7,7 mm |
| Teža | 7,1 kg / 100 m |
| Osrednji vodnik | 1 / 1,35 mm |
| Skupni premer osrednjega vodnika | 1,35 mm |
| Premer penastega dielektrika | 5,55 mm |
| Upornost osrednjega vodnika | 12,8 ohm/km |
| Upornost zunanjega vodnika | 10,3 ohm/km |
| Kapaciteta | 52 pF/m |
| Zatiranje | 39,5 dB / 100 m @ 6 GHz |
Največja razdalja prenosa glede na format videa
| Hitrost prenosa | Specifikacije | Tipična uporaba | Največja dolžina kabla |
|---|---|---|---|
| 143 Mb/s | SMPTE 259M | kompozitni NTSC | 769 m |
| 177 Mb/s | SMPTE 259M | kompozitni PAL | 697 m |
| 270 Mb/s | SMPTE 259M | komponentni 4:2:2 | 599 m |
| 360 Mb/s | SMPTE 259M | komponentni 4:2:2 16:9 | 491 m |
| 540 Mb/s | SMPTE ST 344M | SDI | 400 m |
| 1,5 Gb/s | SMPTE ST 292M | HD-SDI 1080i | 155 m |
| 3 Gb/s | SMPTE ST 424M | 3G-SDI 1080p | 161 m |
| 12 Gb/s | SMPTE ST 2082-1 | 12G-SDI 4K-UHD | 102 m |
Navedene največje dolžine so okvirne in temeljijo na parametrih kabla za določen format prenosa. Ne gre za zagotovljeno dejansko razdaljo; v praksi je odvisno tudi od uporabljene tehnologije, sprejemnika, konektorjev, kakovosti signala in celotne napeljave.
