Tilta Power Supply Module for DJI Video Transmitter - Gold Mount Type II

Napajalni modul Tilta drži DJI Transmission video oddajnik ali sprejemnik neposredno na kameri in ga hkrati napaja. Sprednja plošča se nasadi na baterijsko ploščo kamere, na zadnjo se zaskoči baterija Gold Mount ali V-Mount — ta pa napaja oddajnik ter ohišje kamere ali monitor. Napajalni kabli med deli sestava tako odpadejo. Izdelan je iz aluminija in nerjavnega jekla. To je izvedba Type II z nastavkom Gold Mount neposredno na plošči.

To je izvedba Type II, ki jo proizvajalec vodi kot „Gold Mount to Gold Mount“: nastavek Gold Mount je neposredno na plošči, pretvornika ne potrebujete.

Oddajnik in baterija na eni plošči

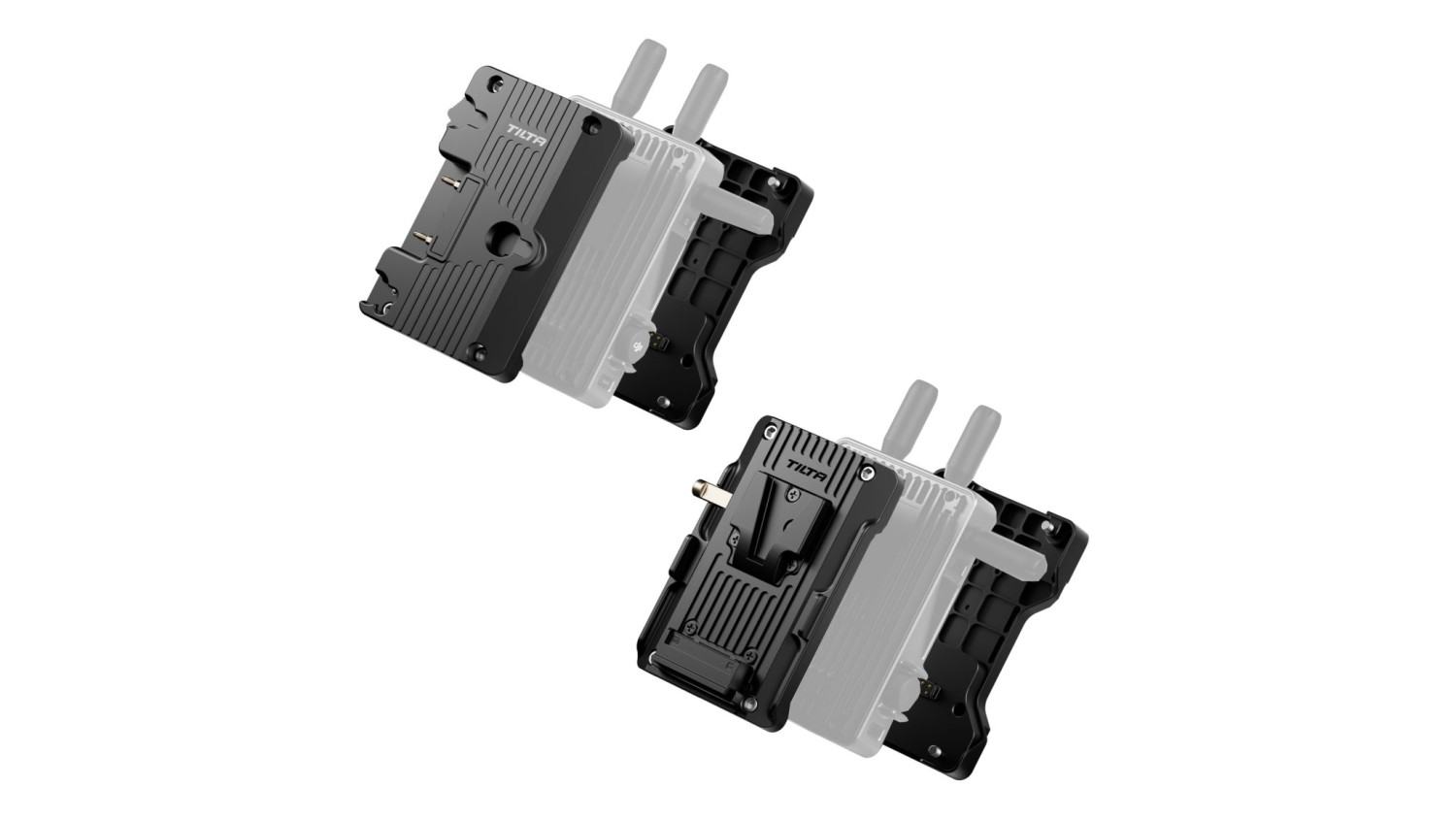

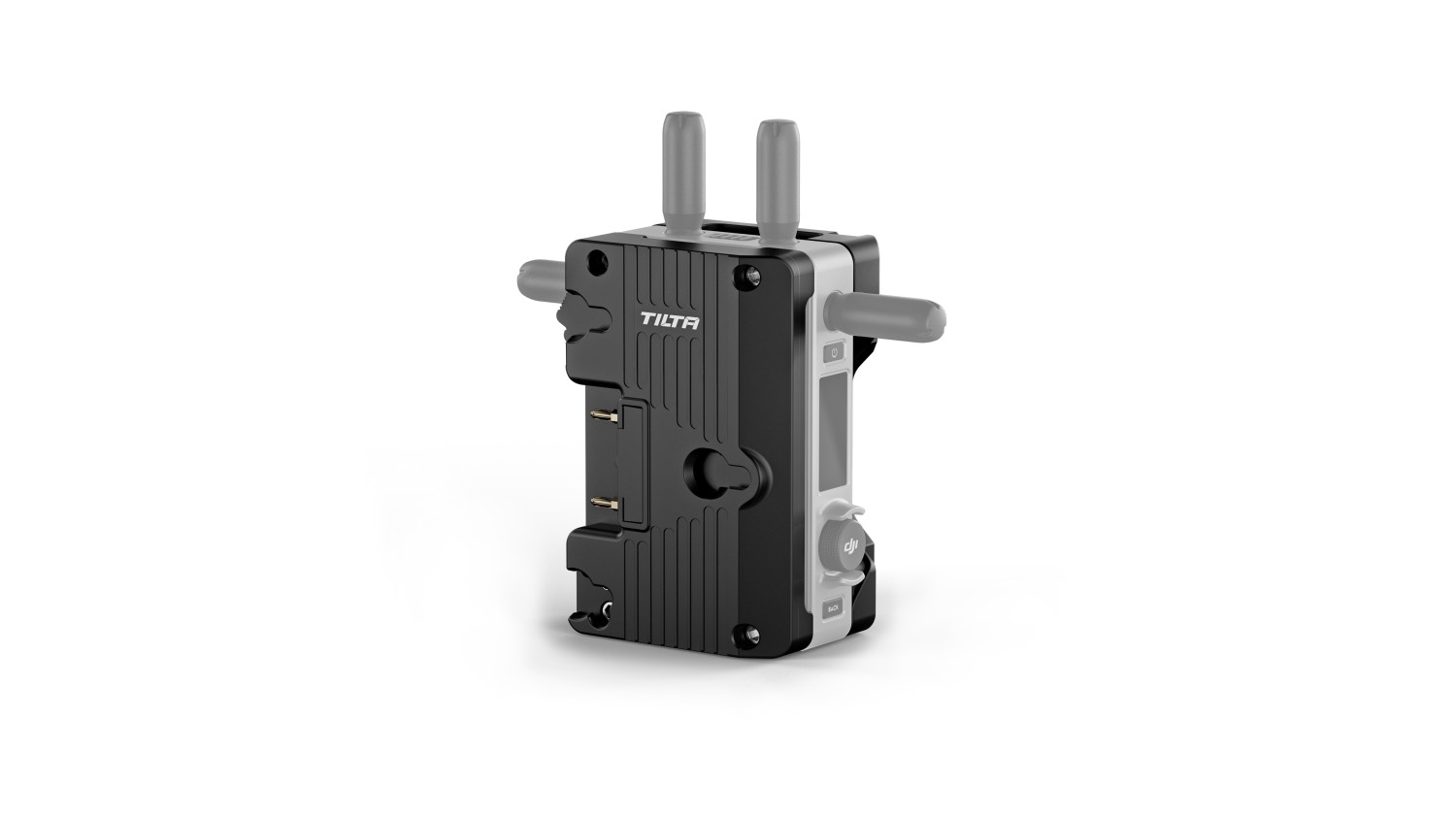

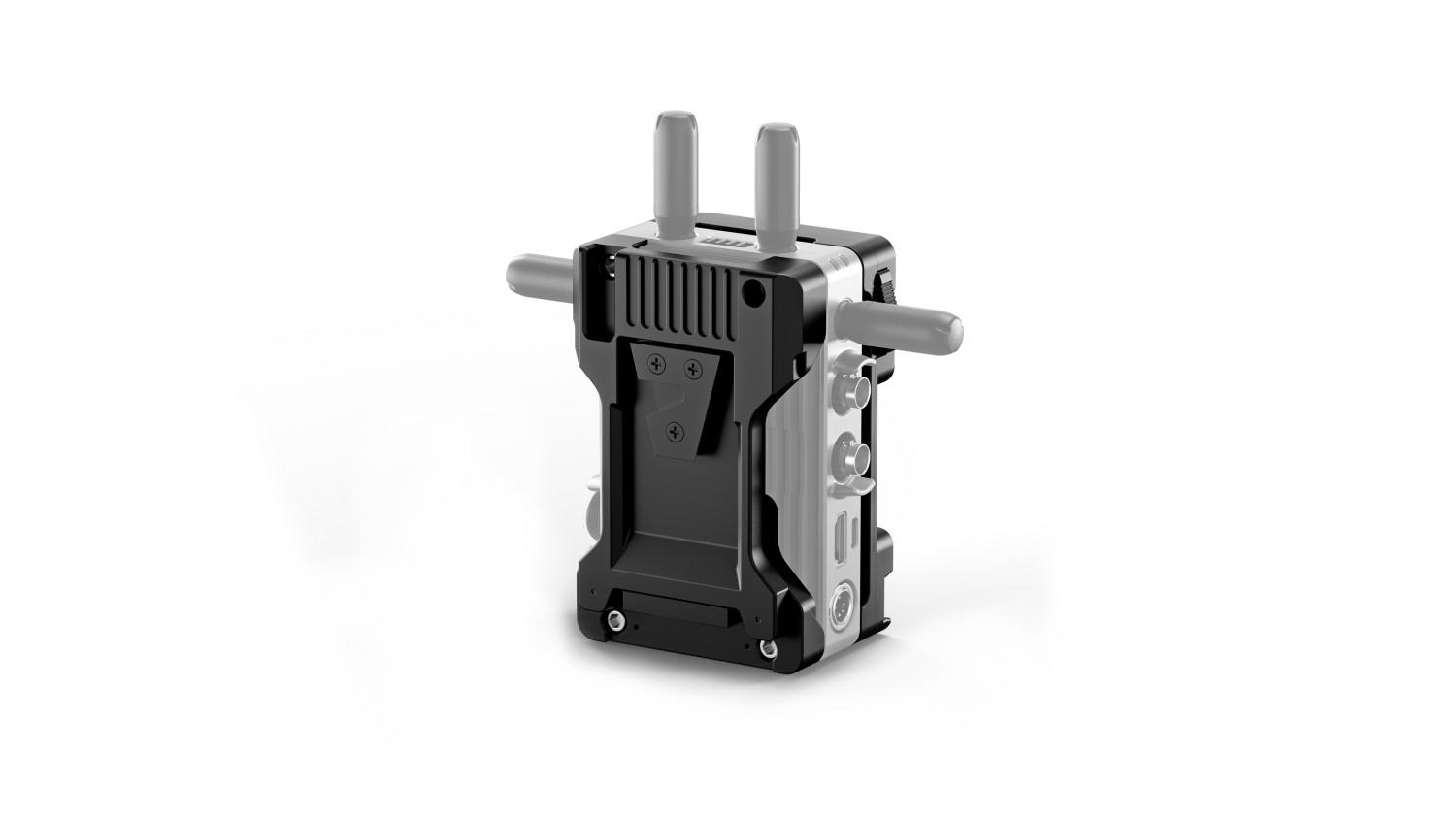

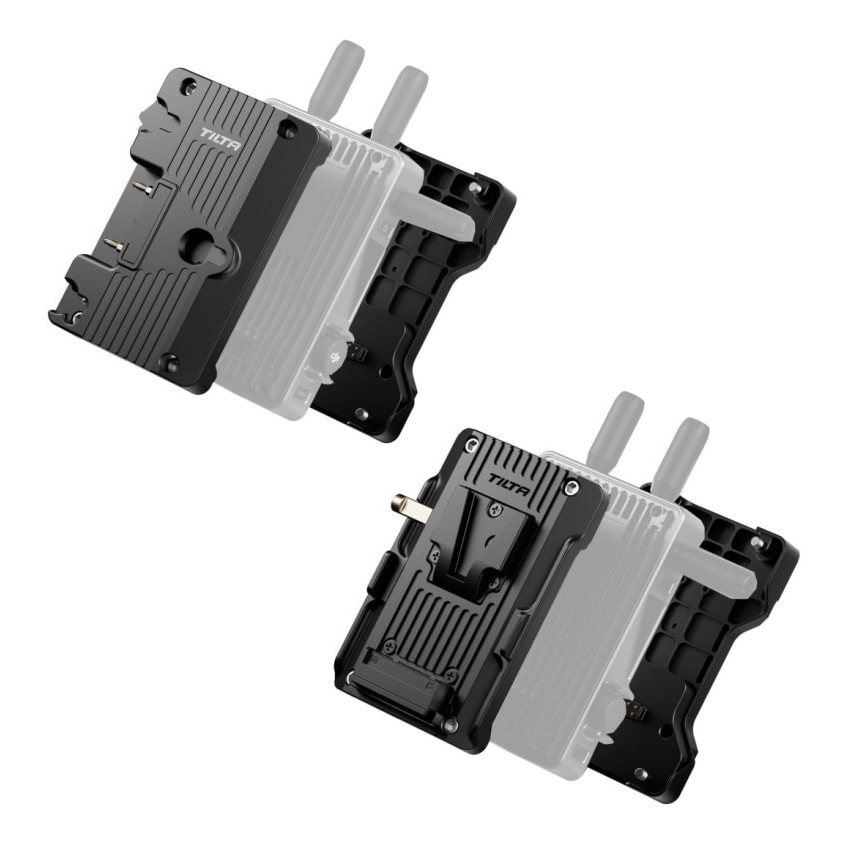

Modul sestavljata sprednja in zadnja plošča, ki se privijeta ob strani DJI video oddajnika. Sprednja stran se nato nasadi na baterijsko ploščo na kameri, zadnja sprejme baterijo. Oddajnik tako ne visi na ročici ali na kablu — sedi tam, kamor običajno sodi baterija.

Prehodno napajanje brez kablov

Baterija na zadnji plošči napaja oddajnik, tok pa gre skozi modul naprej v ohišje kamere ali v brezžični monitor. Med oddajnikom in kamero torej ni napajalnega kabla, ki bi se lahko iztaknil ali zapletel med drugo ožičenje.

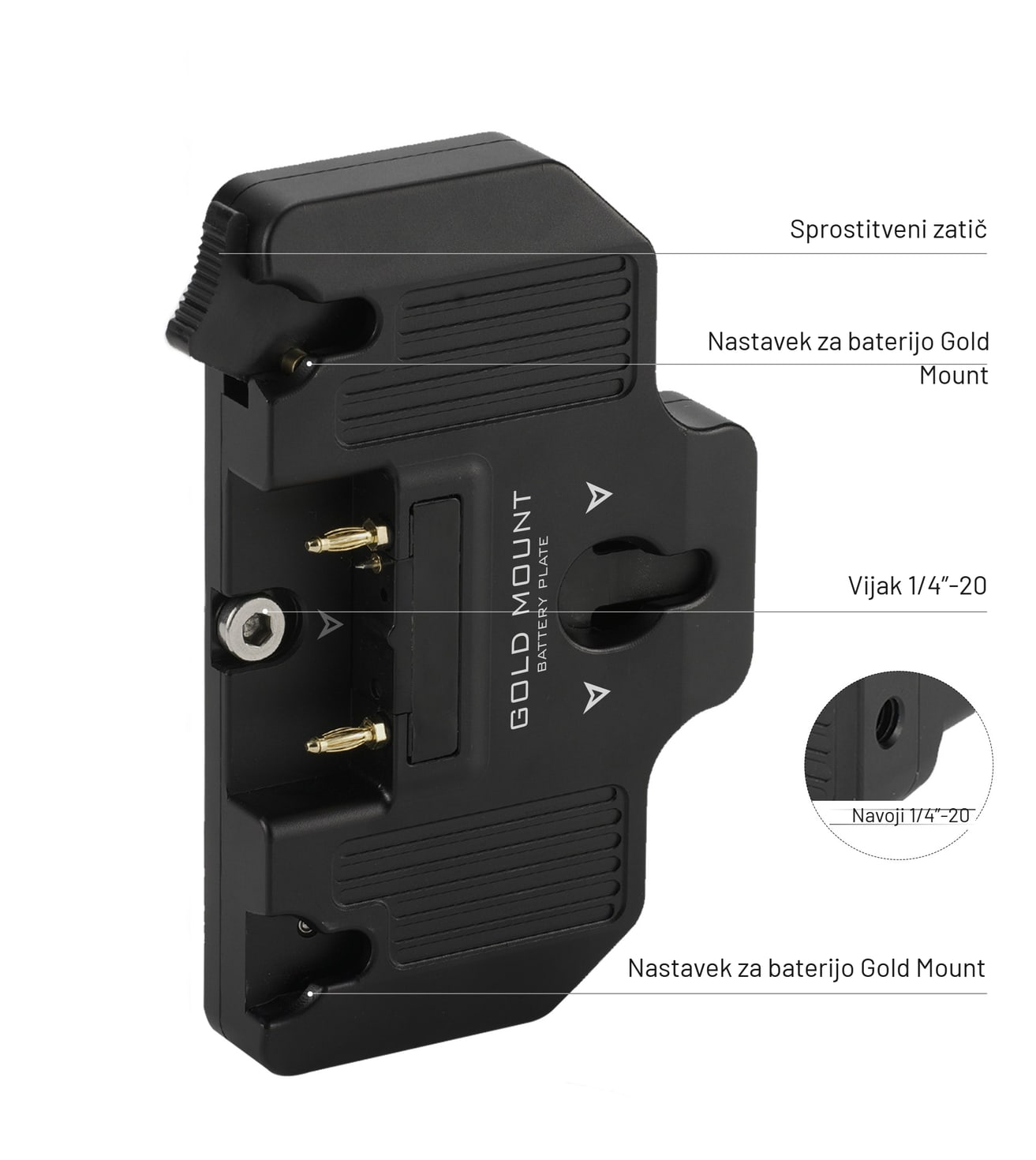

Kaj se kam pritrdi

Na obeh ploščah so navoji in vijaki 1/4”-20 za dodatno opremo, sprostitveni zatič baterije in kontakti nastavka za baterijo. Modul je tako mogoče dopolniti z zglobno ročico, nosilcem monitorja ali s hladilno enoto.

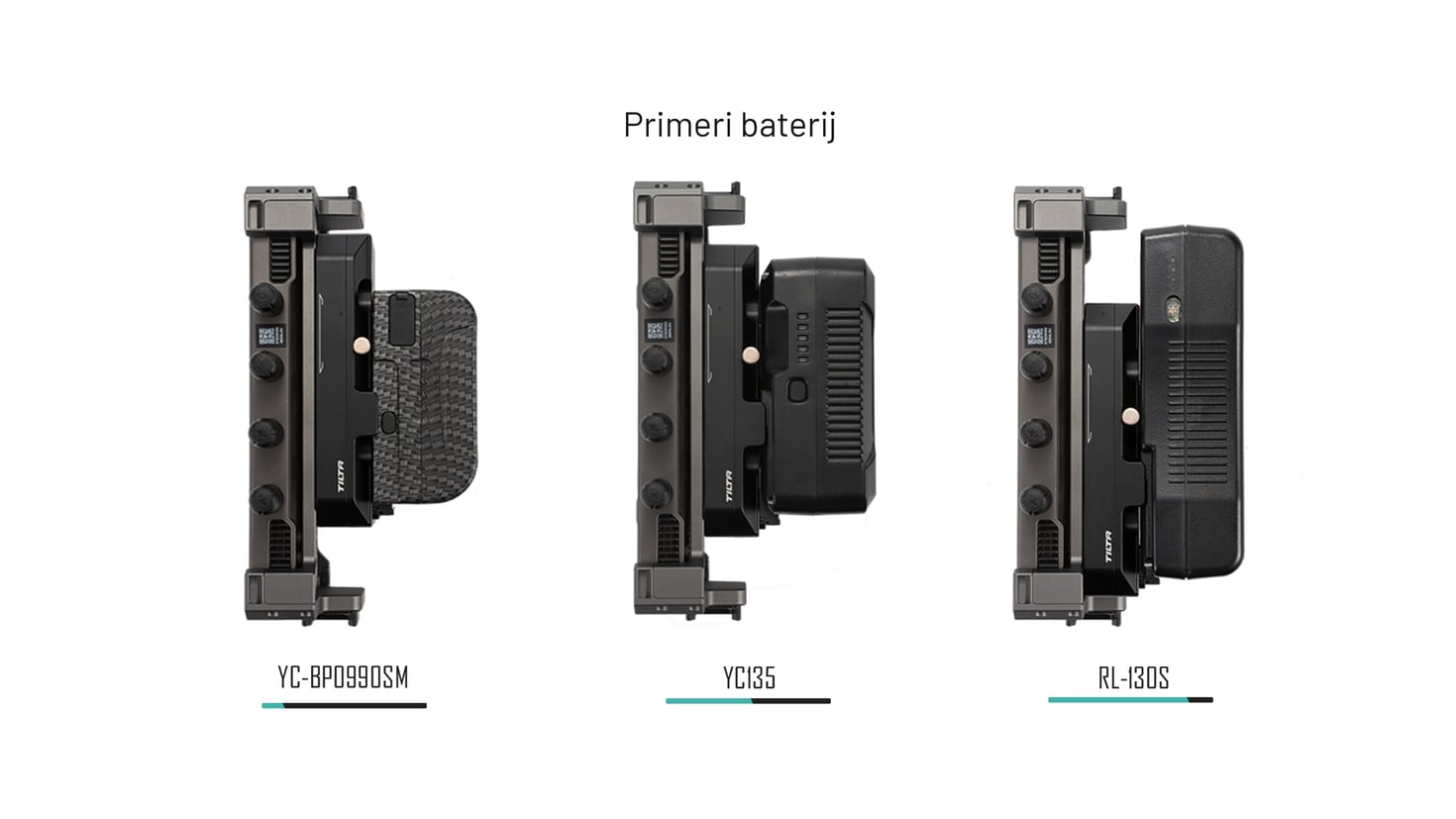

Baterije, ki se modulu prilegajo

Proizvajalec prikazuje modul z baterijami YC-BP0990SM, YC135 in RL-130S. Zmogljivost baterije določa, kako dolgo sestav zdrži — z veliko baterijo V-Mount zmore oddajnik in kamero cel snemalni dan.

Plošči je mogoče namestiti le na en način

Plošči je mogoče na oddajnik namestiti le v enem položaju: priključki SDI ostanejo na strani snemalca, LCD z upravljalnim gumbom pa na strani asistenta. To upoštevajte pri gradnji sestava, obrniti se ne da.

Na kaj biti pozoren

Modul sam po sebi ni baterija ne polnilnik — baterijo Gold Mount ali V-Mount potrebujete posebej.

Tilta za ta modul ne navaja omejitve za baterije 26 V; pred namestitvijo visokonapetostne baterije preverite, kakšno napetost prenese vaša kamera in oddajnik.
