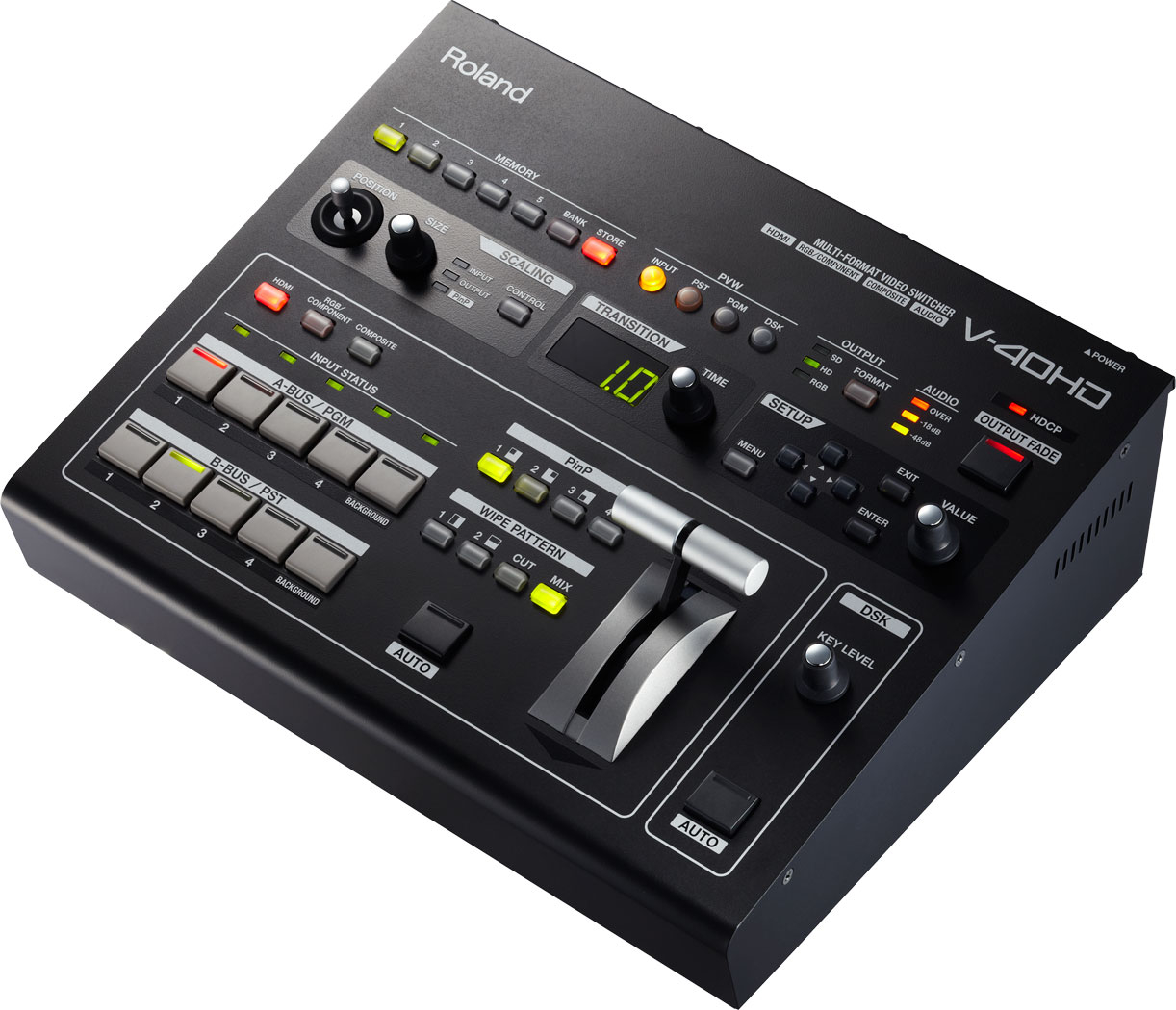

Roland V-40HD

V-40HD obdeluje resnično večformatni video, kar pomeni, da ni treba prilagajati vhodnih virov izhodni ločljivosti. Vsak vhod ima lastno skalirno napravo za kakovost oddajanja, ki vsak vir ločeno skalira po potrebi, da ustreza izbrani izhodni ločljivosti.

Roland V-40HD se ponaša z dvanajstimi vhodi na štirih kanalih in enem (ozadje) ter petimi izhodnimi priključki z neodvisnimi skalerji na vhodih in izhodih, ki omogočajo priključitev HDMI/DVI, RGB, komponentnih in kompozitnih virov. Podpira vhodne/izhodne ločljivosti do 1080/60p ali 1920x1200. V-40HD je skladen s standardom HDCP, kar vam omogoča mešanje vsebin iger in plošč Blu-ray, zaščitenih pred kopiranjem, z drugimi viri iz računalnika in kamere. Opremljen je z izhodom za več pregledovalnikov vhodnih virov, ki ob priključitvi na monitor HDMI zagotavlja priročno rešitev za spremljanje.

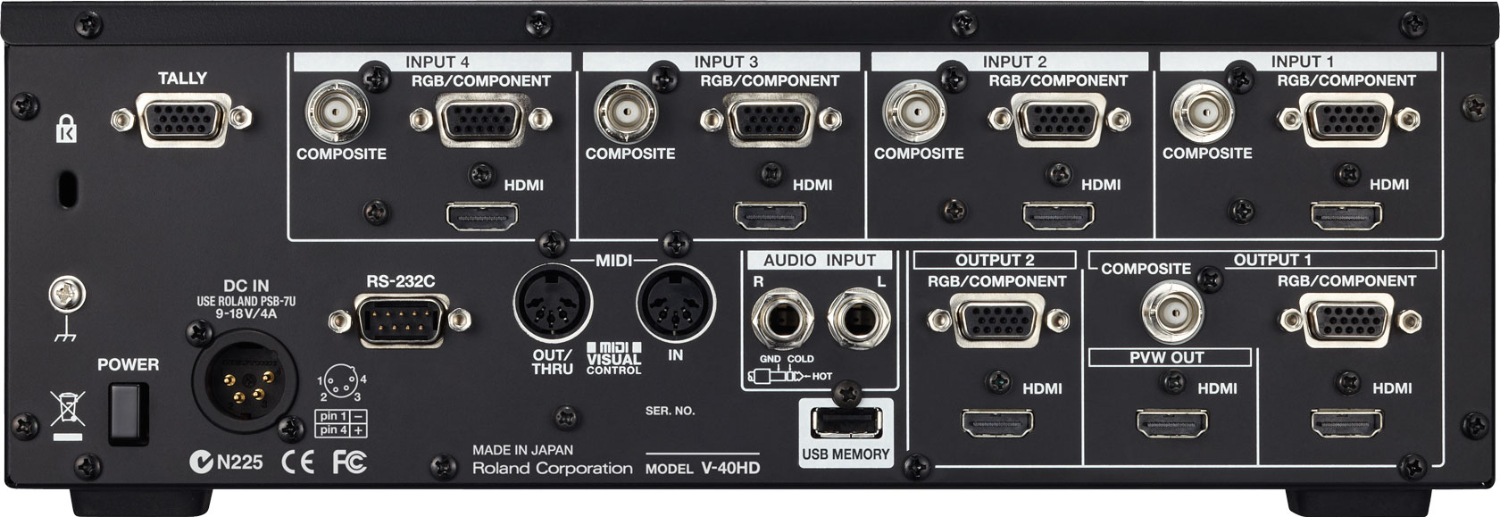

V-40HD je opremljen s štirimi vhodnimi sistemi (vhodi od 1 do 4). Vsak od teh sistemov ima tri vrste vhodnih priključkov --- HDMI, RGB/komponentni in kompozitni ---, kar vam omogoča priključitev skupno dvanajstih video naprav. Za izhod V-40HD ponuja tri sisteme: Izhod (HDMI, RGB/komponentni, kompozitni), izhod 2 (HDMI, RGB/komponentni) in predogled (HDMI).

Podpira video signale 1080p - dvakrat višja hitrost od običajnega HD in uporablja 4:4:4/10-bitno notranjo obdelavo signalov. To zagotavlja vso živahnost visokorealističnih in podrobnih kamer ter računalniških virov.
*Izhodni signal je obdelan v formatu 4:2:2/8-bitov.

V-40HD ima način HDCP, ki omogoča vnos in preklapljanje komercialnega digitalnega videa iz virov, kot so plošče Blu-ray ali igralne konzole, kodiranih s tehnologijo za upravljanje digitalnih avtorskih pravic HDCP. To vam omogoča neomejeno ustvarjanje videoposnetkov --- na primer sestavljanje videoposnetka z diska Blu-ray ali tabličnega računalnika z ozadjem iz kamere v živo. Izhod na zaslon je mogoč prek vmesnika HDMI.
*Za komercialno uporabo vsebine je potrebno dovoljenje imetnika avtorskih pravic.
*V načinu HDCP lahko uporabite samo izhod DVI-D/HDMI. Uporaba komponentnega in kompozitnega izhoda ni mogoča.
*Zaslon ali projektor, priključen na izhod DVI-D/HDMI, mora podpirati HDCP.

V-40HD lahko vnese glasbo v ozadju, pripoved ali druge analogne vire zvoka, zmeša in sinhronizira video in zvok ter nato rezultat izpiše prek vmesnika HDMI.

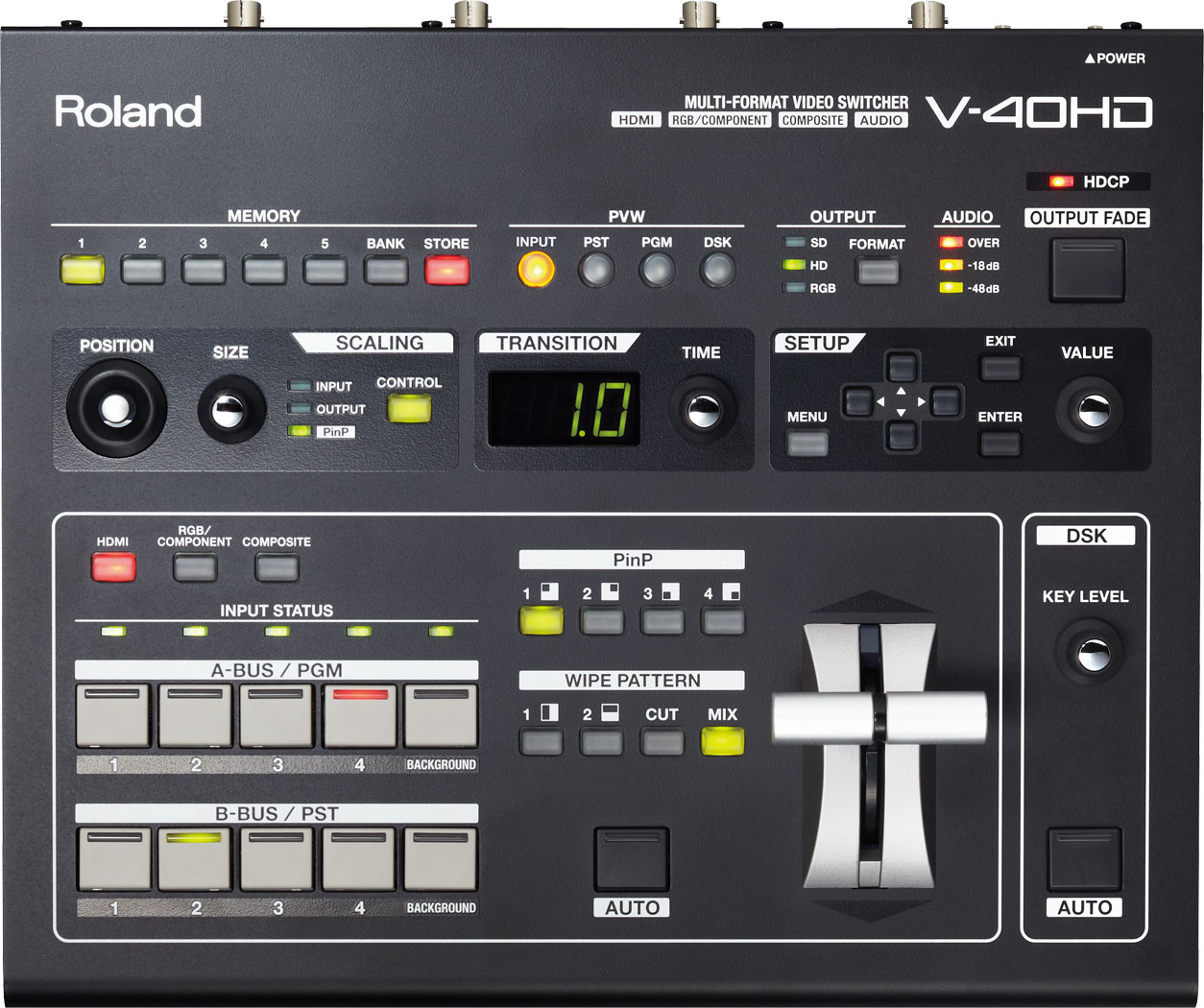

Vhod

ZMANJŠEVANJE in prilagajanje - V-40HD je opremljen z merilniki, ki omogočajo neodvisno nastavitev za vsak vhodni vir. Z njimi lahko vzamete vhodne vire različnih ločljivosti in jih prilagodite poljubni velikosti.

IZBIRNIKI VHODOV - Kot priključek za vsak vhod izberite HDMI, RGB/komponentni in kompozitni priključek. Z enim samim dotikom lahko dostopate do vira videa iz katerega koli od treh kosov opreme, priključenih na ustrezne vhode.

VHODNI konektorji 1 - 4 - Podpora za tri formate na vhod. [HDMI] Do WUXGA, 1080p [RGB/Komponentni] Do WUXGA, 1080p [Kompozitni] 480i ali 576i Vhodi HDMI podpirajo vgrajeni zvočni signal.

AUDIO VHOD Mešanje analognega zvoka v video HDMI - V-40HD je opremljen z vhodi za analogno zvočno opremo. Tako lahko v video izhod HDMI vgradite analogni zvočni signal.

Izhod

Izbirniki izhod ov - Izbirate lahko med tremi vrstami izhodnih formatov. Izberite SD, HD ali RGB preprosto s pritiskom na gumb.

Izbirniki PVW (predogled) - Izbira pogleda, ki je prikazan na monitorju za predogled. Izberite štirismerni deljeni zaslon, PST, PGM ali DSK za prikaz. *Ločljivost in osveževalna frekvenca izhodnega monitorja je določena na 1920 x 1080/60 Hz (progresivno). *Uporabite monitor HDMI, ki podpira HDCP in signale 60p. *Ko je izbrana možnost INPUT (štirismerna delitev), se viri prikažejo z zmanjšano hitrostjo sličic.

Izhodni priključki - Priključite monitorje, projektorje ali snemalno opremo. [HDMI] Do WUXGA, 1080p [RGB/Komponentni] Do WUXGA, 1080p [Kompozitni] 480i ali 576i *V načinu HDCP iz priključkov RGB/Komponentni in kompozitni ne izhajajo video signali.

Učinki

DSK - ( Downstream Keyer) Sestavljeni logotipi in besedilo v izhodnem videoposnetku. Logotipe in besedilo lahko prekrijete na sestavljen in preklopljen videoposnetek. Možni so prehodi med prizori pod logotipi ali besedilom, ki ostanejo prikazani. - P in P Dve sliki lahko združite v eno video sliko. Izberete lahko katerega koli od štirih položajev za vstavljeni zaslon: zgoraj levo, spodaj levo, zgoraj desno ali spodaj desno. Prav tako lahko poljubno prilagajate velikost vstavljenega zaslona.

WIPE PATTERN - Enostavna izbira učinkov prehoda videoposnetkov.

VIDEO FADER - Preklapljajte vire z želeno hitrostjo. Z uporabo video faderja (T-bar ) lahko ročno izvajate prehode med prizori, zaporedne vklope in izklope s točno takšno hitrostjo, kot želite.

Funkcije

SPOMIN Shranjevanje nastavitev plošče - Nastavitve V-40HD lahko shranite v notranji pomnilnik. Vsaka od petih pomnilniških bank lahko vsebuje pet sklopov nastavitev, kar vam omogoča, da shranite skupaj 25 konfiguracij.

Nadzorni vmesnik

V-40HD lahko upravljate prek katere koli naprave MIDI - Rolandov digitalni mešalnik zvoka, kot je M-200i V-Mixer, lahko povežete z V-40HD za uporabo avdio-follows-video. Priključite še en V-40HD za več vhodov.

Uporaba RS-232C za vgrajen daljinski upravljalnik - Priključite lahko računalnik, stensko ploščo ali drugo daljinsko napravo in jo uporabite za upravljanje preklopov, učinkov in drugih operacij.

Priključek USB za shranjevanje notranjega pomnilnika - Z njim lahko priključite pomnilnik USB in nanj shranite notranji pomnilnik.

V-40HD vključuje tudi zvočno vhodno vodilo z nastavitvami glasnosti in zakasnitve, ki omogoča, da v izhodni signal HDMI vgradite zvok, kar je še posebej uporabno za aplikacije za pretakanje in snemanje.

Funkcijo Multi-Zoom lahko omogočite, ko en vhodni vir interno delite z največ tremi drugimi vhodi - v bistvu gre za verižno povezovanje. Skalar za vsak vhod lahko poveča poljuben položaj v video sliki, kar daje videz, da so priključene dodatne kamere, in tako ustvari navidezno okolje z več kamerami. Dodatni učinki vključujejo ključnik navzdol (DSK), sliko v sliki in več prehodov.

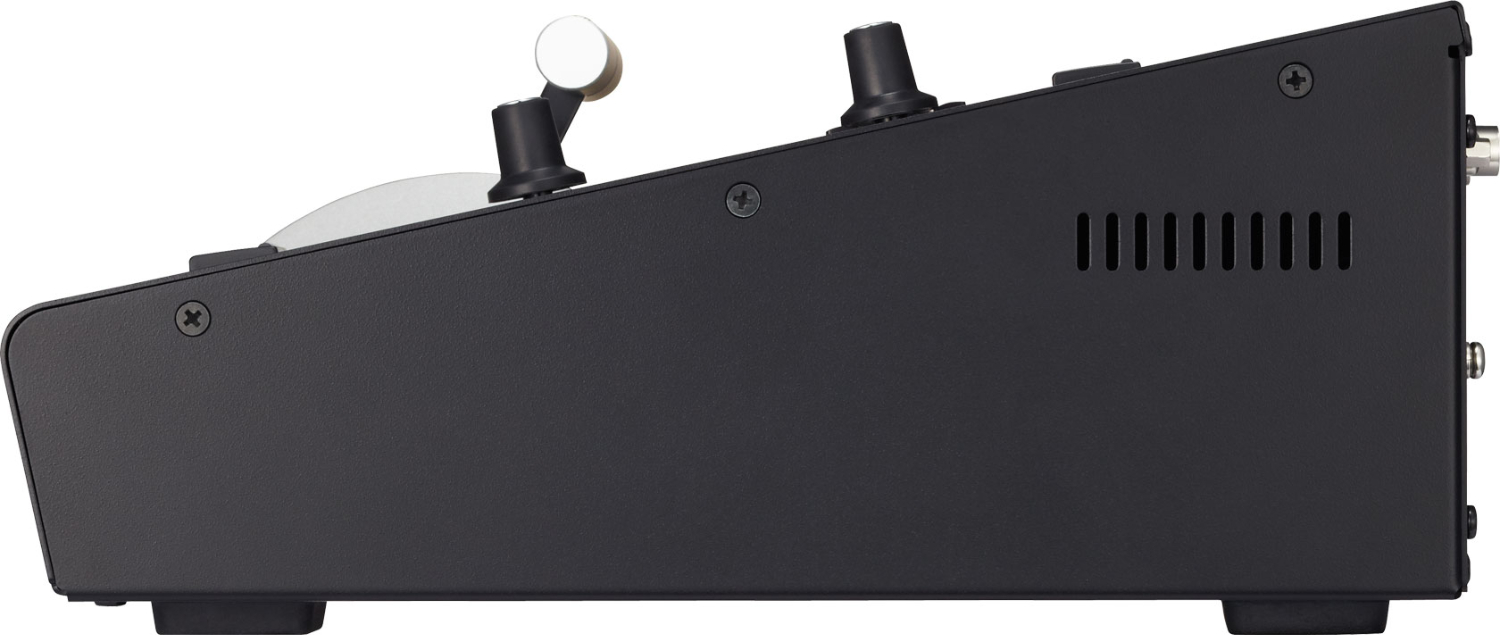

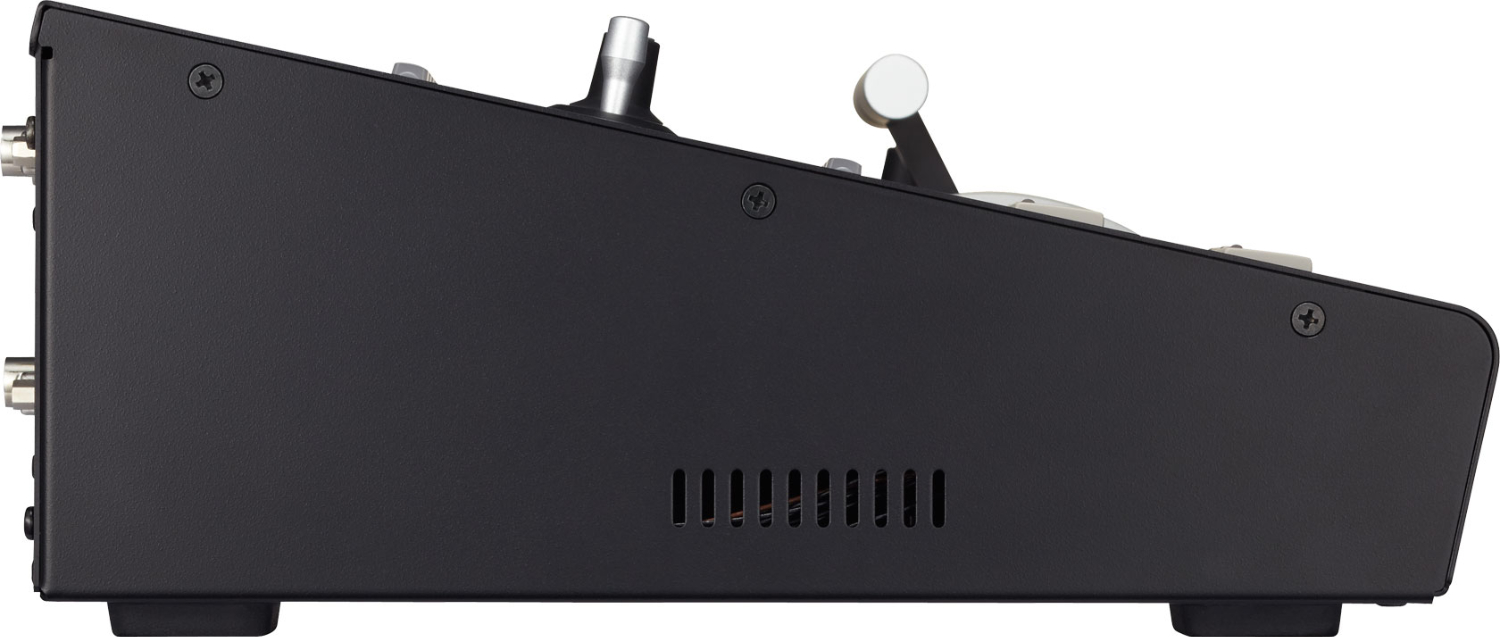

Enota ne povzroča hrupa zaradi edinstvene in učinkovite zasnove za oddajanje toplote, ki odpravlja potrebo po hladilnem ventilatorju. Podprta sta MIDI in RS-232, kar omogoča nadzor in integracijo z različnimi napravami, kot je V-Mixer za avdio-video aplikacije ali daljinsko upravljanje z uporabo stenske plošče.

V-40HD podpira različne možnosti zasnove sistema in ustvarjalne produkcije. V-40HD zaradi dostopne cene in zmogljivih funkcij omogoča strankam, ki želijo preiti na delovni proces HD. Video mešalnik V-40HD krepi Rolandovo linijo večformatnih video mešalnikov in je postavljen tako, da izpolnjuje različne potrebe video produkcije za aplikacije za dogodke v živo, podjetja, izobraževanje in hiše čaščenja z uporabo HDMI in računalniških virov.
