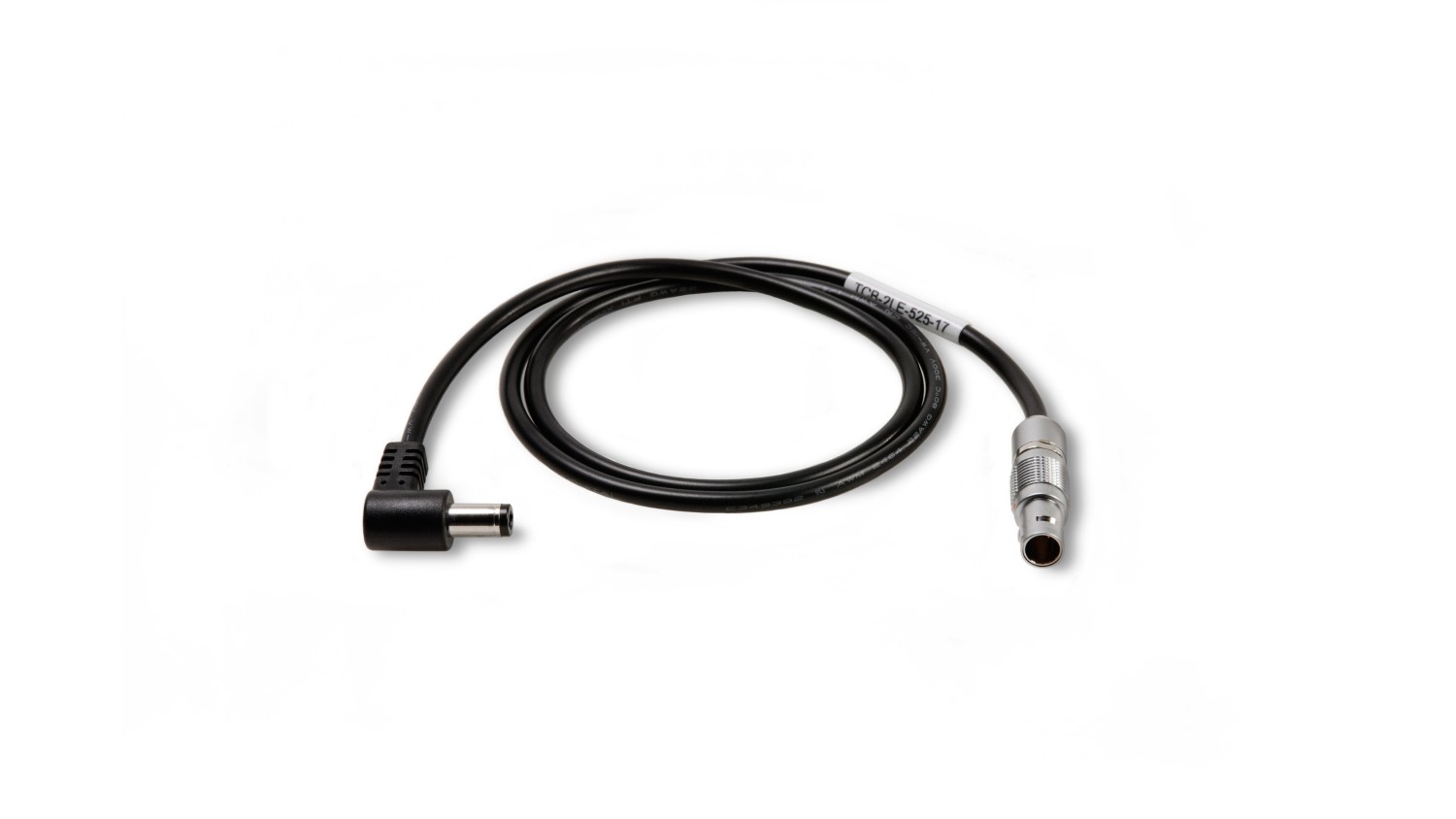

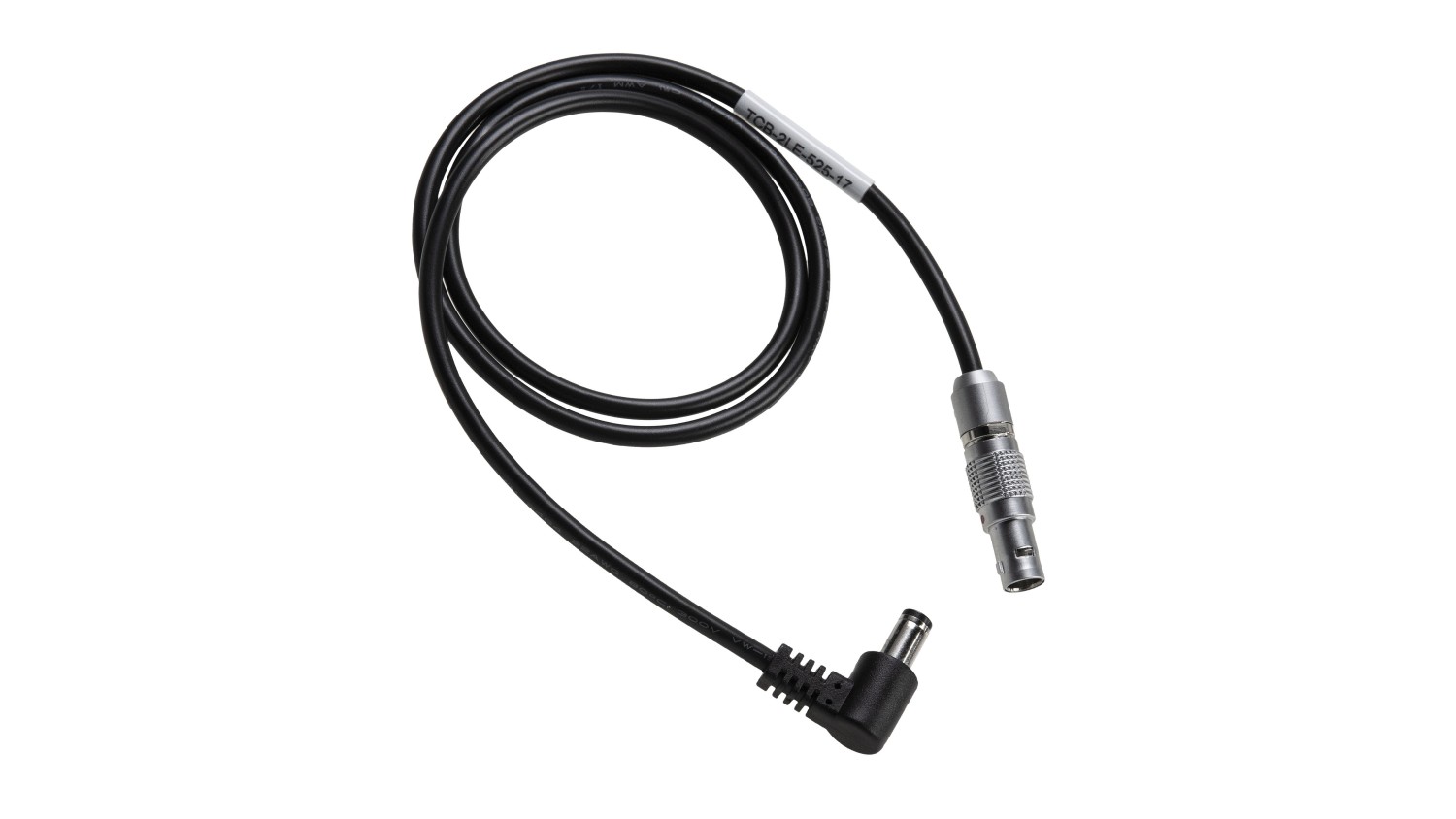

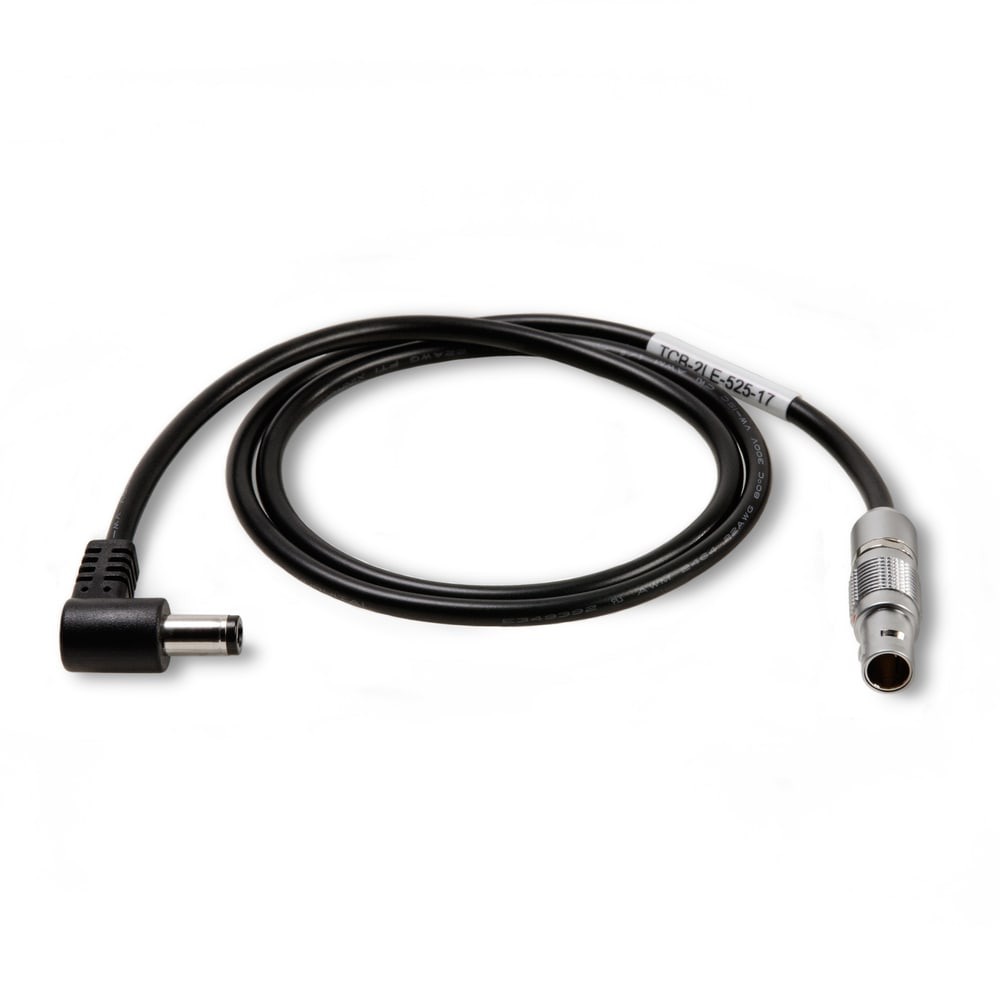

Tilta 2-Pin Lemo to 5.5/2.5mm DC Male Cable

Tilta TCB-2LE-525-17 je napajalni kabel 2-pinski Lemo → DC 5,5/2,5 mm. Priključi se na izhod 2-pinski Lemo baterijske plošče ali napajalnega modula na rigu in napaja dodatke s koaksialnim vhodom DC 5,5/2,5 mm — monitor, oddajnik ali luč — iz glavne baterije kamere. Dolžina 40 cm, vtič DC je kotni.

Tilta TCB-2LE-525-17 je kratek kabel za dodatke neposredno na kletki: od izhoda 2-pinski Lemo baterijske plošče Tilta Mini PD, plošče za Blackmagic PYXIS ali Sony FX9 do monitorja ali oddajnika nekaj centimetrov naprej. Naprava z vhodom DC 5,5/2,5 mm tako deluje iz glavne baterije in lastne baterije ne potrebuje.

2-pinski Lemo → DC 5,5/2,5 mm

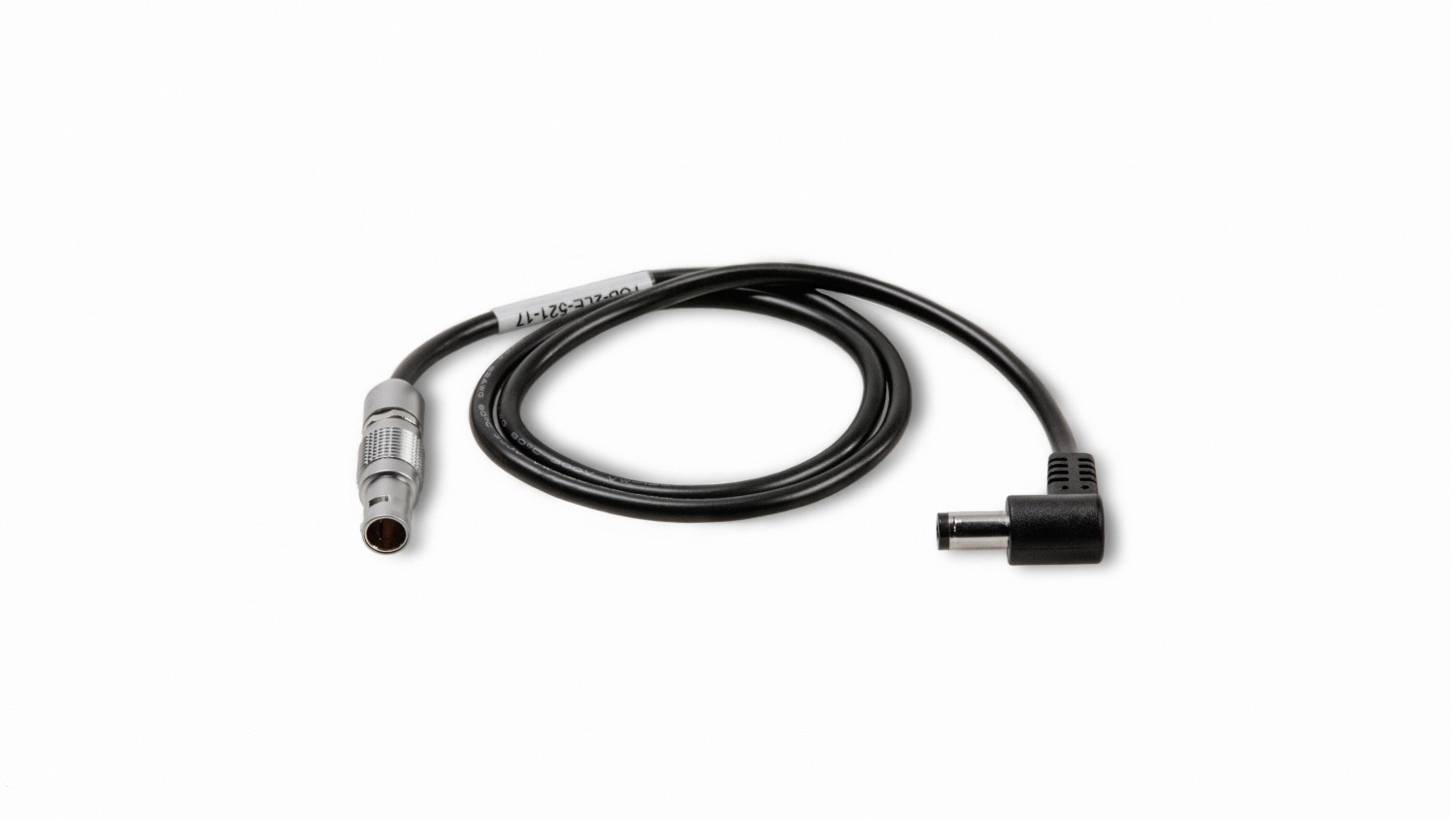

Vtič 2-pinski Lemo se vstavi v napajalni izhod 2-pinski Lemo na baterijski plošči ali modulu in se v vtičnici zaskoči. Na drugem koncu je kotni vtič DC 5,5/2,5 mm za koaksialno vtičnico monitorjev, video oddajnikov, luči LED in drugih dodatkov s tem vhodom. Kabel prenaša napetost vira brez spremembe, zato sodi k napravam, ki to napetost prenesejo. Izvedba s tanjšim zatičem 2,1 mm je sorodni model TCB-2LE-521-17.

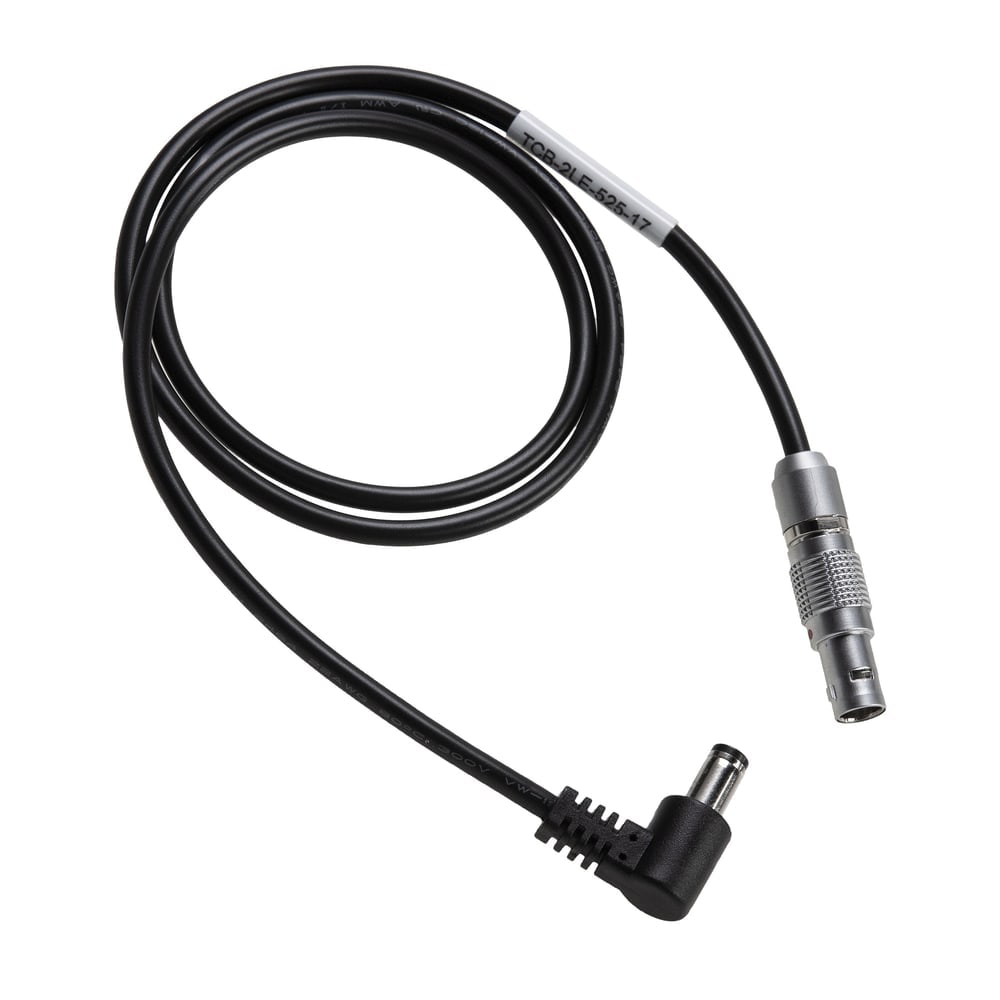

40 cm ravnega kabla s kotnim vtičem

Dolžina 40 cm je za dodatke, ki sedijo na kletki ali na kratki roki ob baterijski plošči — kabel ne dela zanke, ki bi se zapletala v roke. Vodniki so bakreni, plašč gumijast, priključki iz aluminijeve zlitine. Kotni vtič DC drži kabel ob ohišju naprave in ne štrli; zaskočeni priključek Lemo se ob potegu za kabel ne izvleče.

Kabli Tilta

Serija kablov Tilta TCB povezuje kamero, baterijo in dodatke na rigu: napajanje s plošče V-Mount ali Gold Mount prek P-Tap, 2-pinskega Lemo, 3-pinskega Fischer ali koaksialnega priključka DC, USB-C PD za monitorje in ročaje, 7-pinski krmilni kabli za sistem Nucleus ter HDMI ali BNC za sliko. Dolžine so izbrane glede na rig — kratke za kletko, daljše do rok in baterij; ta kabel je eden od njih.
