Tilta 2-Pin Lemo to 5.5/2.1mm DC Male Cable

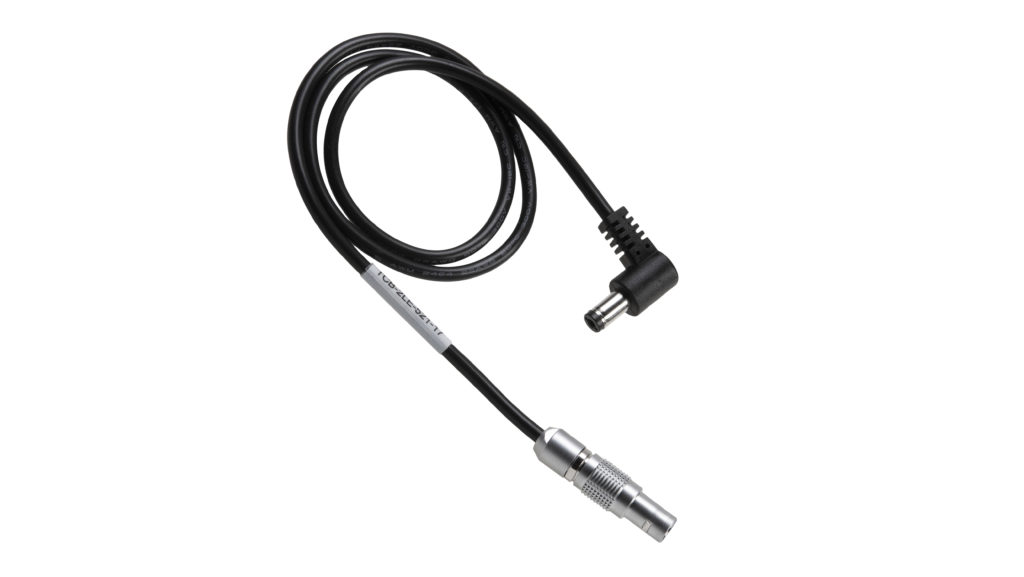

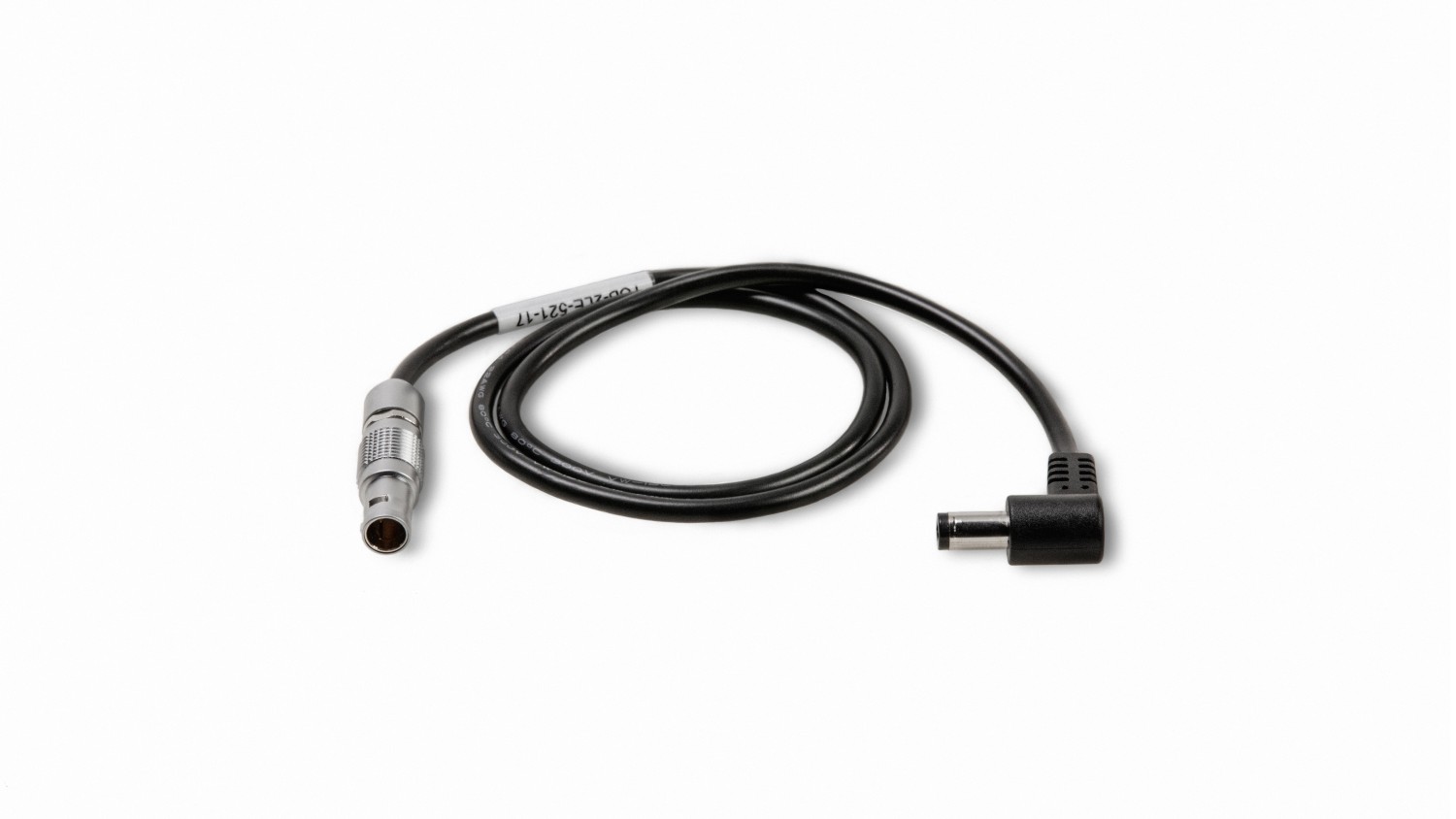

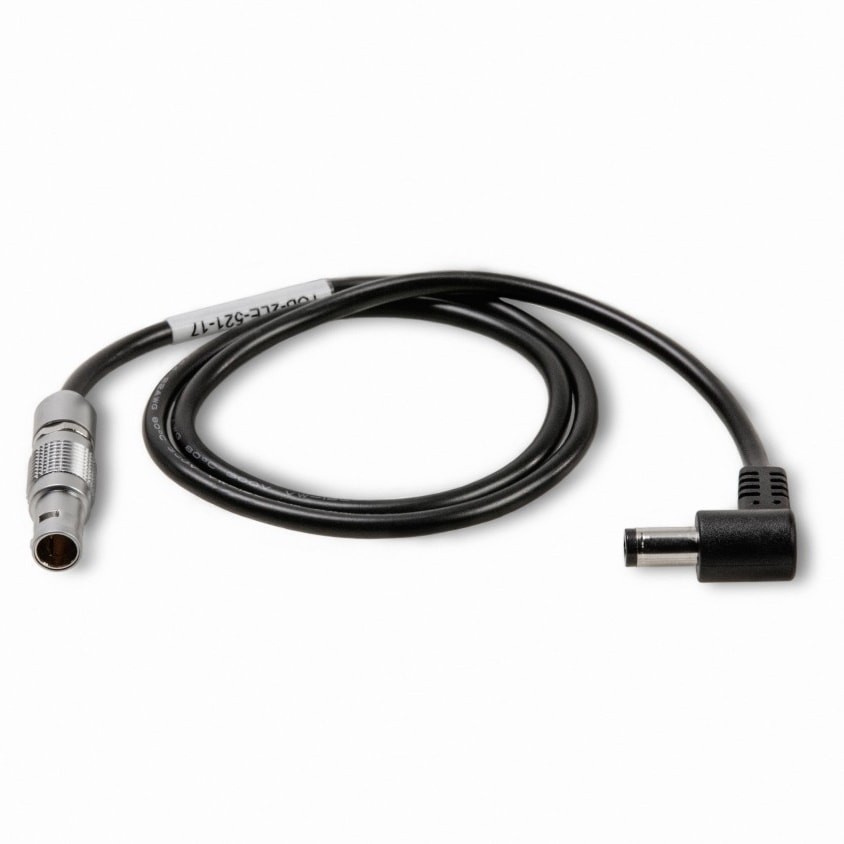

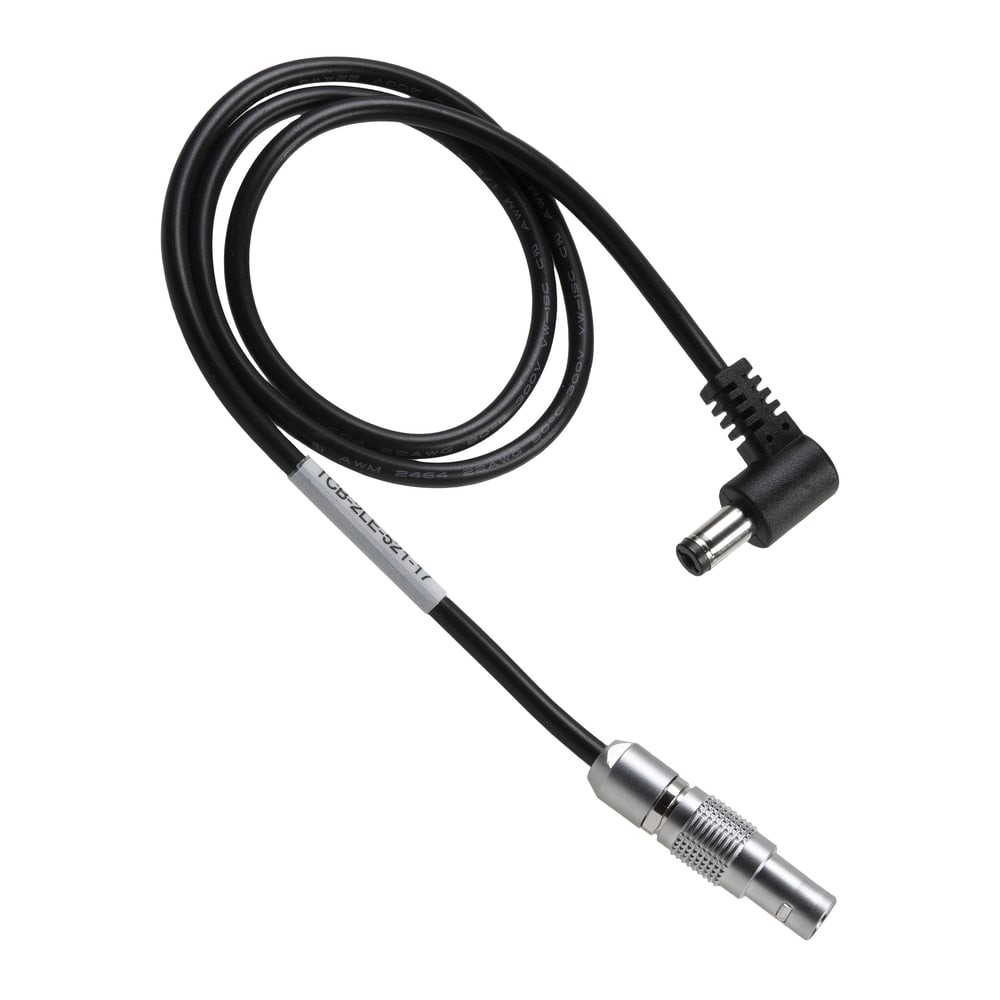

Tilta TCB-2LE-521-17 je napajalni kabel 2-pinski Lemo → DC 5,5/2,1 mm. Priključi se na izhod 2-pinski Lemo baterijske plošče ali napajalnega modula na rigu in napaja dodatke s koaksialnim vhodom DC 5,5/2,1 mm — monitor, oddajnik ali luč — iz glavne baterije kamere. Dolžina 55,25 cm, vtič DC je kotni.

Tilta TCB-2LE-521-17 je kabel za rige, kjer prosti izhod ni P-Tap, ampak 2-pinski Lemo: baterijske plošče Tilta Mini PD, plošče za Blackmagic PYXIS in Sony FX9 ali napajalni moduli gimbalov. Dodatek z vhodom DC tako deluje iz glavne baterije in lastne baterije ne potrebuje.

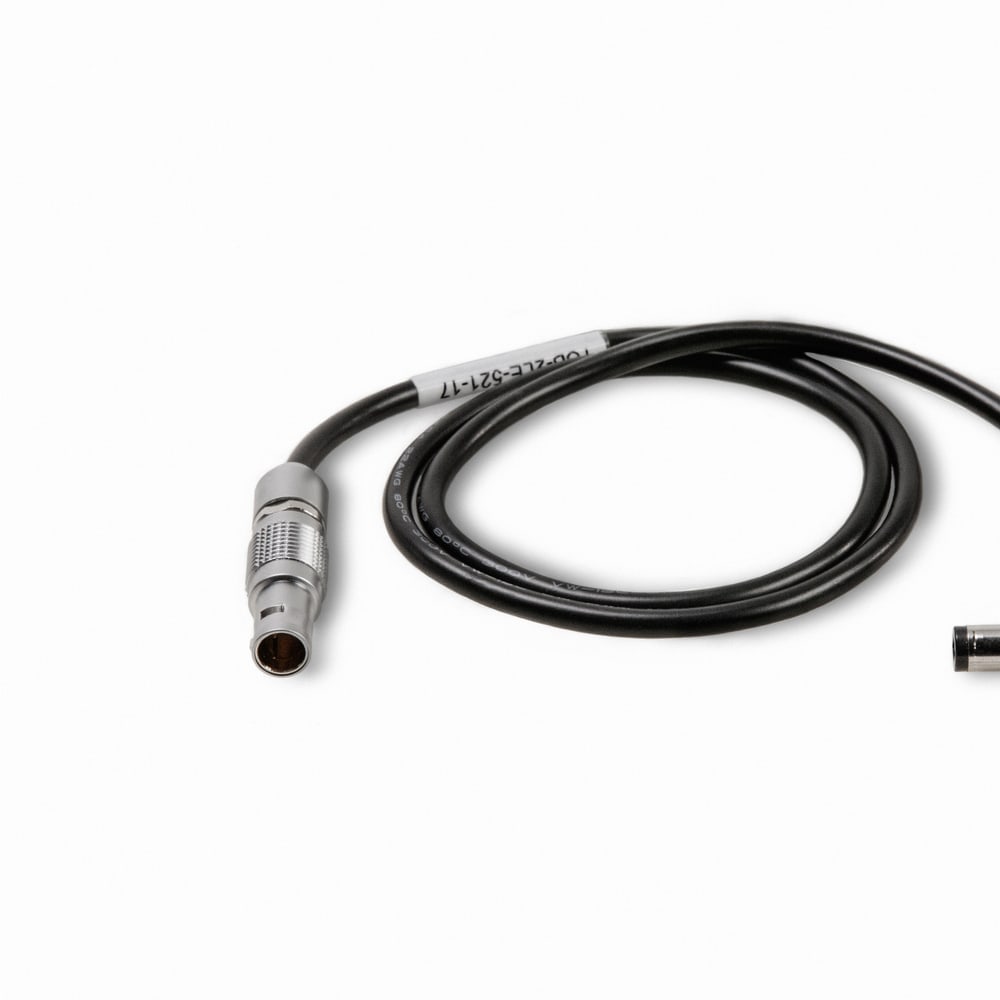

2-pinski Lemo → DC 5,5/2,1 mm

Vtič 2-pinski Lemo se vstavi v napajalni izhod 2-pinski Lemo na baterijski plošči ali modulu in se v vtičnici zaskoči. Na drugem koncu je kotni vtič DC 5,5/2,1 mm za koaksialno vtičnico monitorjev, video oddajnikov, luči LED in drugih dodatkov s tem vhodom. Kabel prenaša napetost vira brez spremembe, zato sodi k napravam, ki to napetost prenesejo. Izvedba z zatičem 2,5 mm je sorodni model TCB-2LE-525-17.

55 cm ravnega kabla s kotnim vtičem

Dolžina 55,25 cm seže od baterijske plošče zadaj na kletki do monitorja na zgornjem ročaju ali oddajnika na roki. Vodniki so bakreni, plašč gumijast, priključki iz aluminijeve zlitine. Kotni vtič DC drži kabel ob ohišju naprave in ne štrli; zaskočeni priključek Lemo se ob potegu za kabel ne izvleče.

Kabli Tilta

Serija kablov Tilta TCB povezuje kamero, baterijo in dodatke na rigu: napajanje s plošče V-Mount ali Gold Mount prek P-Tap, 2-pinskega Lemo, 3-pinskega Fischer ali koaksialnega priključka DC, USB-C PD za monitorje in ročaje, 7-pinski krmilni kabli za sistem Nucleus ter HDMI ali BNC za sliko. Dolžine so izbrane glede na rig — kratke za kletko, daljše do rok in baterij; ta kabel je eden od njih.
