Tilta Universal Battery Plate - V Mount

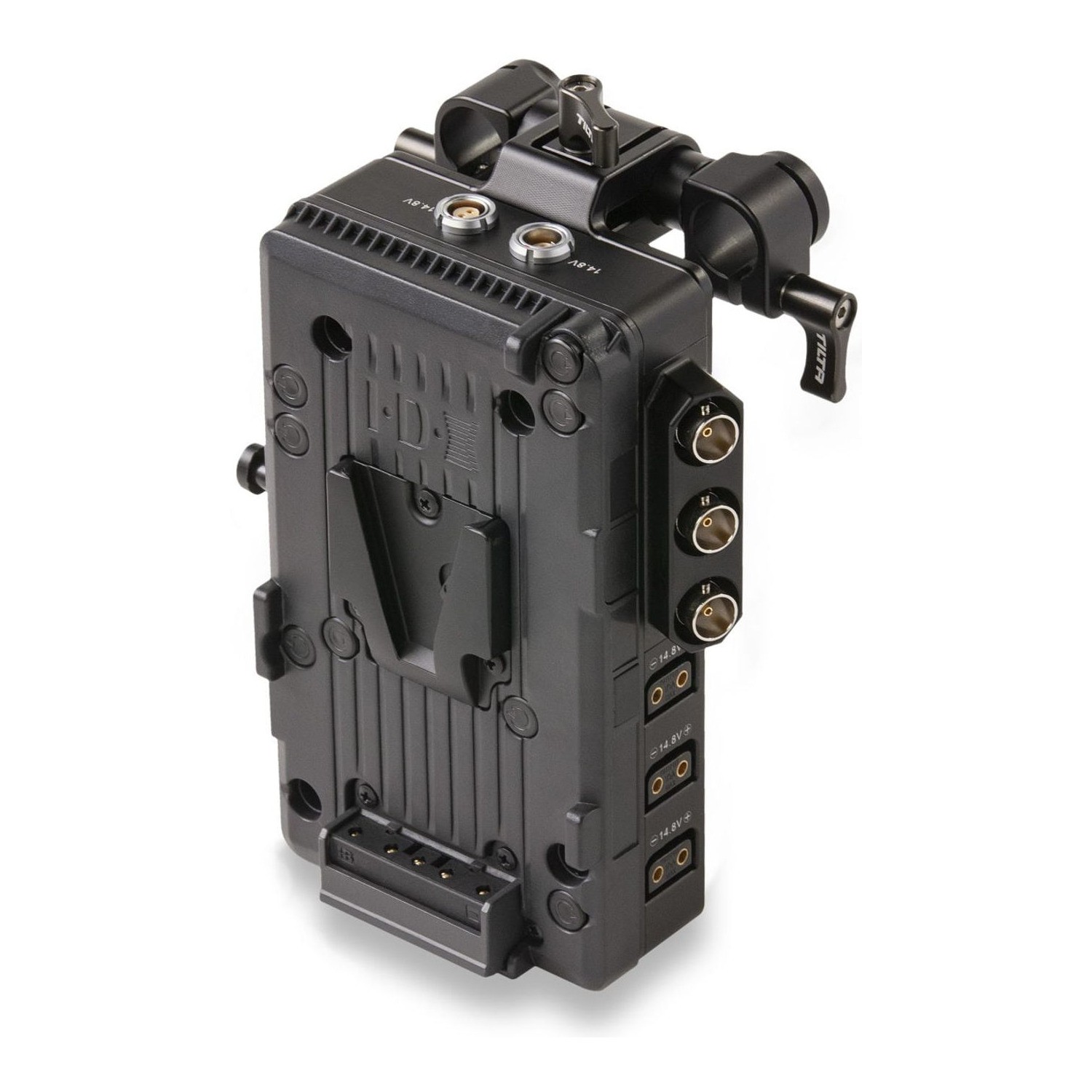

Tilta Universal Battery Plate V-Mount je univerzalna baterijska plošča, ki iz ene baterije V-Mount napaja kamero in vso opremo: pet izhodov P-Tap 14,8 V, dvopolni LEMO in tripolni Fischer 14,8 V, zraven pa razdelilnik SDI z enim vhodom in dvema izhodoma. Zglobni nosilec jo v poljubnem položaju posadi na palice 15 mm. Kamera se priključi s kablom P-Tap za določen model (ni v paketu).

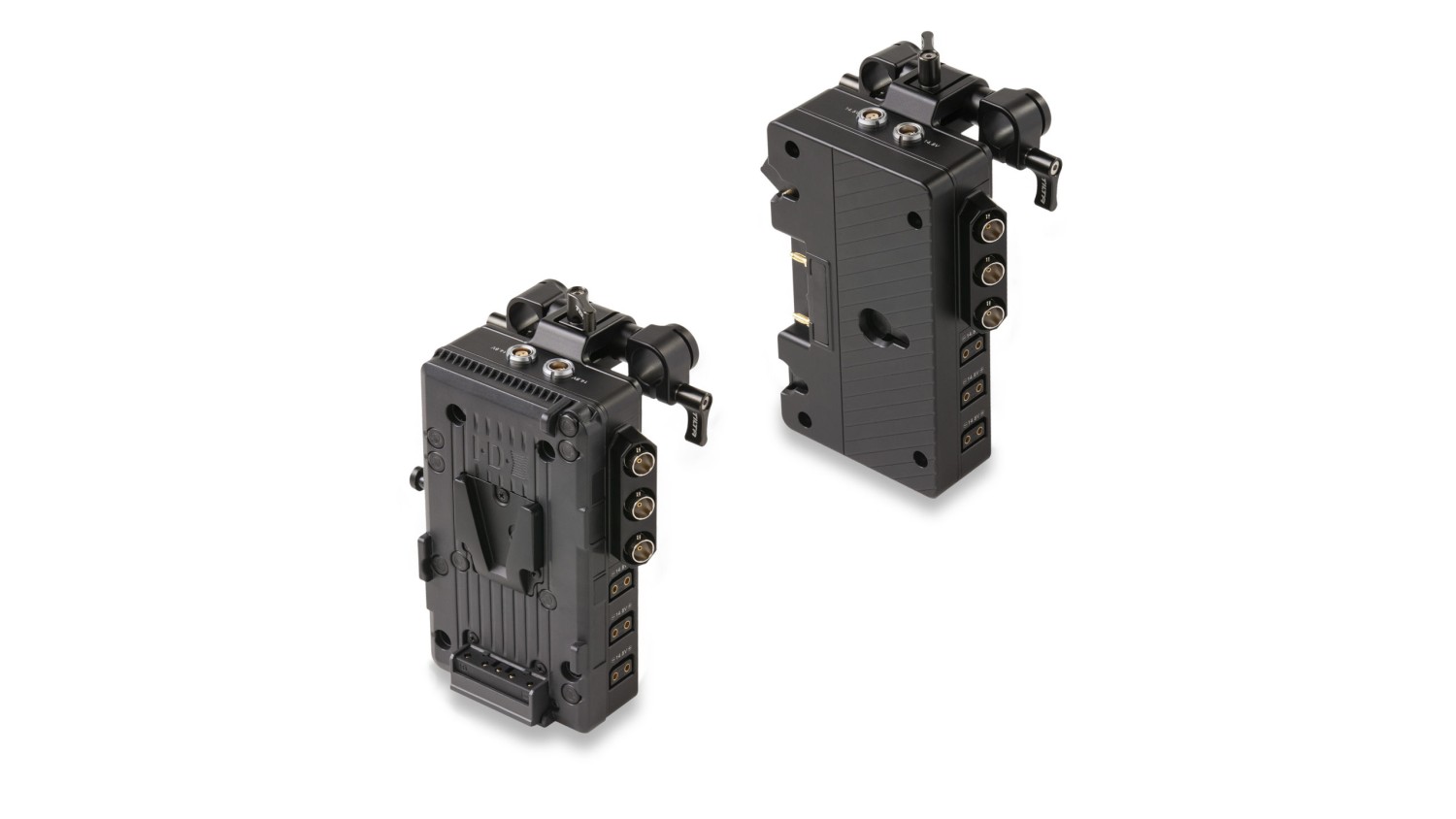

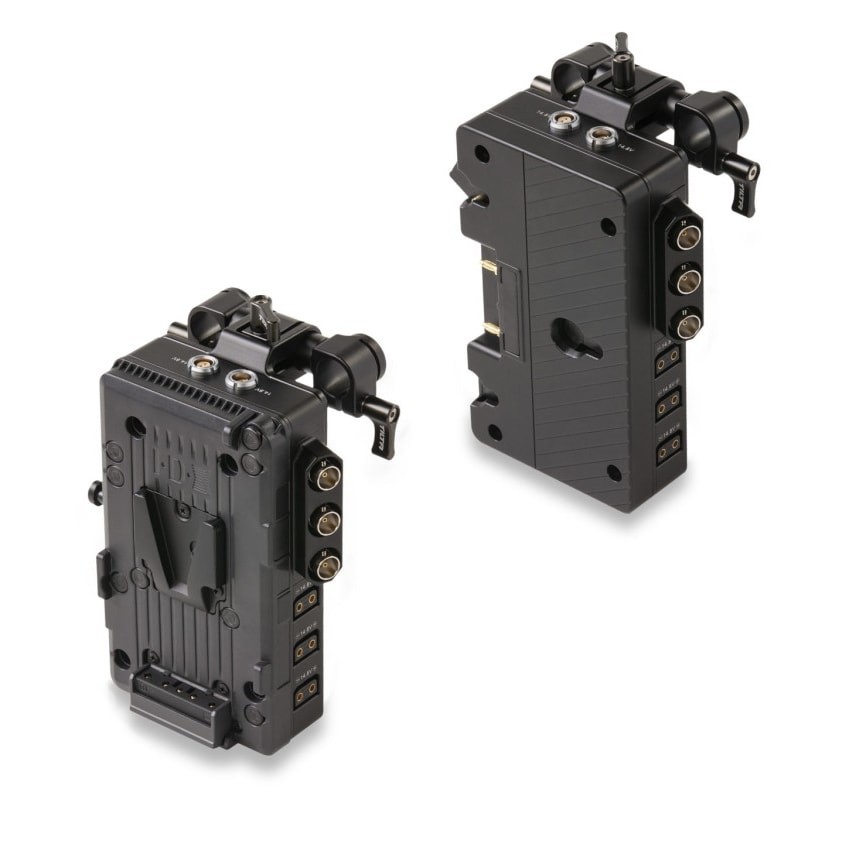

Tilta Universal Battery Plate V-Mount je baterijska plošča za kamero, ki lastnega nosilca V-Mount nima — ali ga ima, a potrebuje več izhodov. Sedi na palicah 15 mm, nosi eno baterijo V-Mount in njen tok razdeljuje kameri, monitorju, video oddajniku in drugi opremi. Ista plošča obstaja tudi v različici Gold Mount.

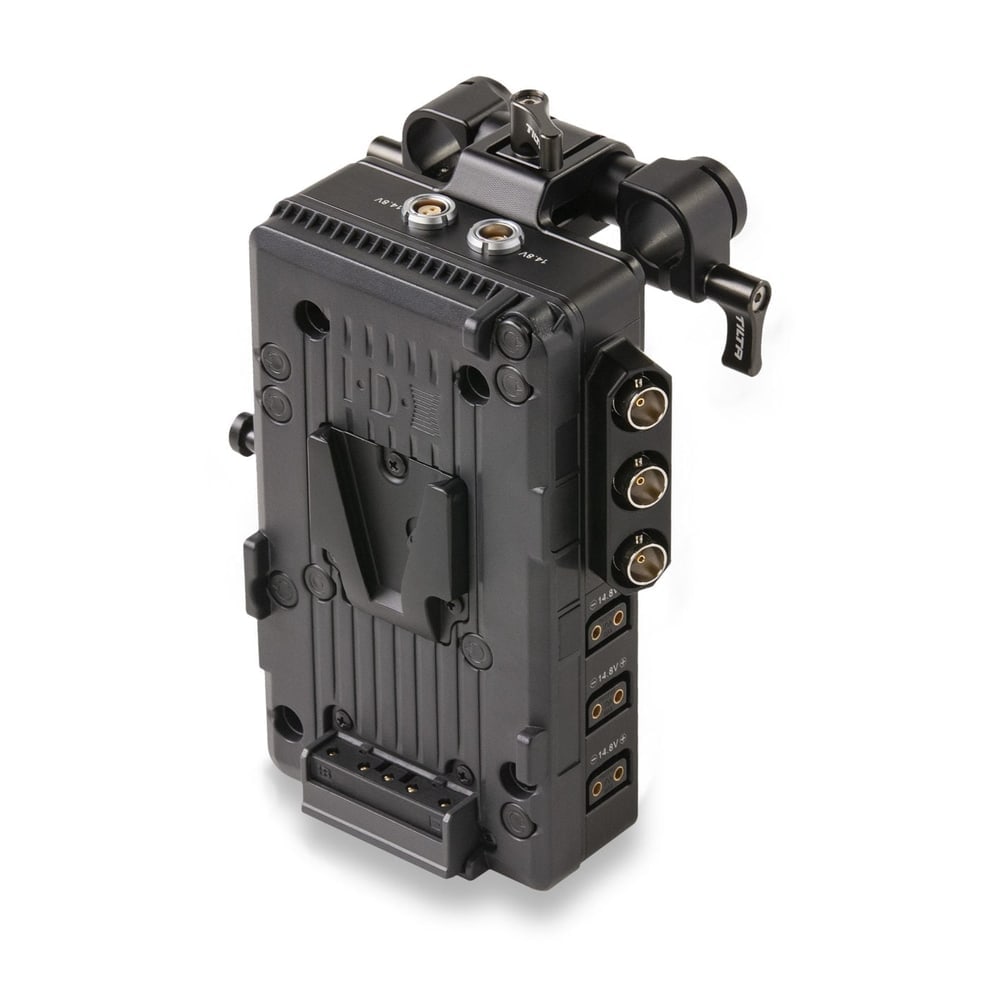

Pet izhodov P-Tap za kamero in opremo

Na bočnih stenah in spodnjem robu plošče je skupaj pet izhodov P-Tap 14,8 V. Eden od njih napaja kamero — Tilta za to ponuja kable P-Tap za posamezne modele (Canon C200/C300 Mk II, ARRI Alexa Mini, priključka DC 5,5/2,1 in 5,5/2,5 mm in druge), ki se kupijo posebej. Preostali izhodi napajajo monitor, video oddajnik ali motorje za ostrenje. Pred priključitvijo kamere preverite njeno vhodno napetost; prenapetost jo lahko poškoduje.

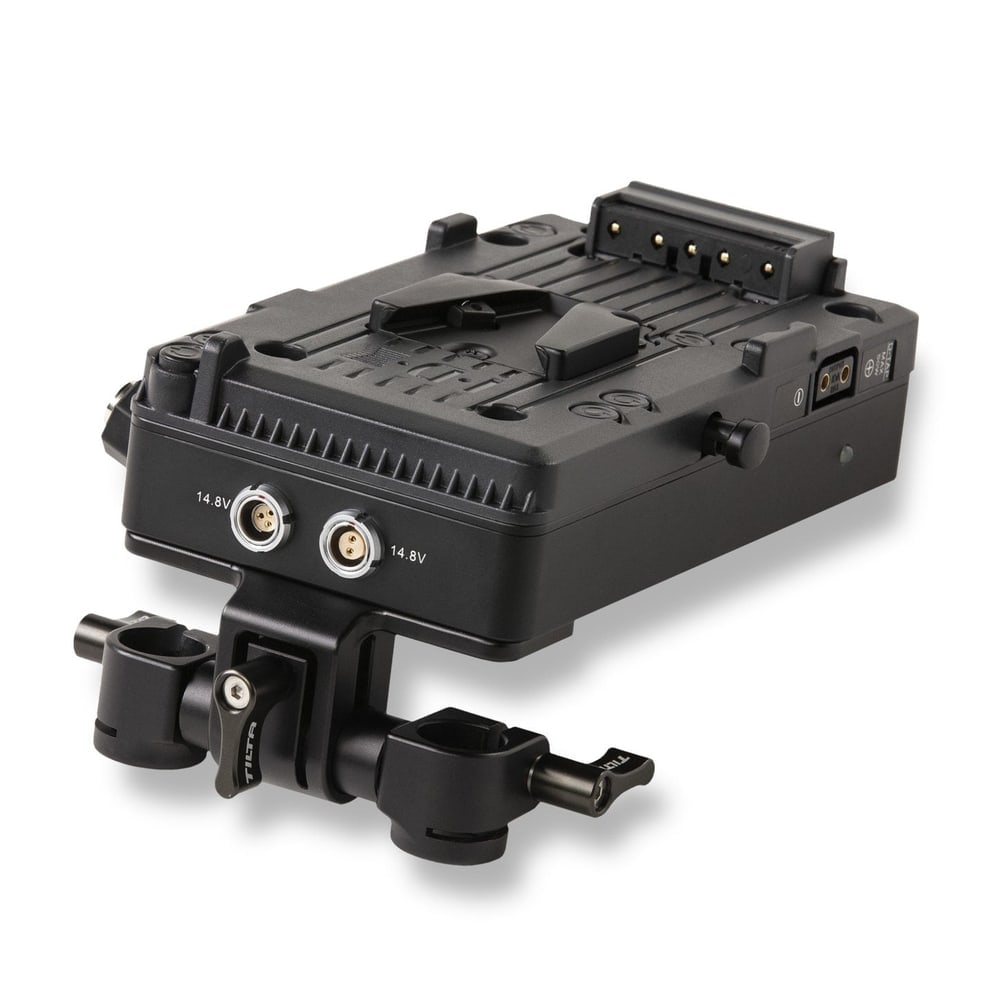

LEMO, Fischer in razdelilnik SDI

Na čelu plošče sta še dva izhoda 14,8 V — dvopolni LEMO in tripolni Fischer — za opremo z ustreznimi priključki. Na bočni steni nad izhodi P-Tap sedijo trije priključki SDI: en vhod in dva izhoda, tako da plošča hkrati služi kot razdelilnik signala SDI iz kamere na monitor in oddajnik brez dodatne naprave v postavitvi.

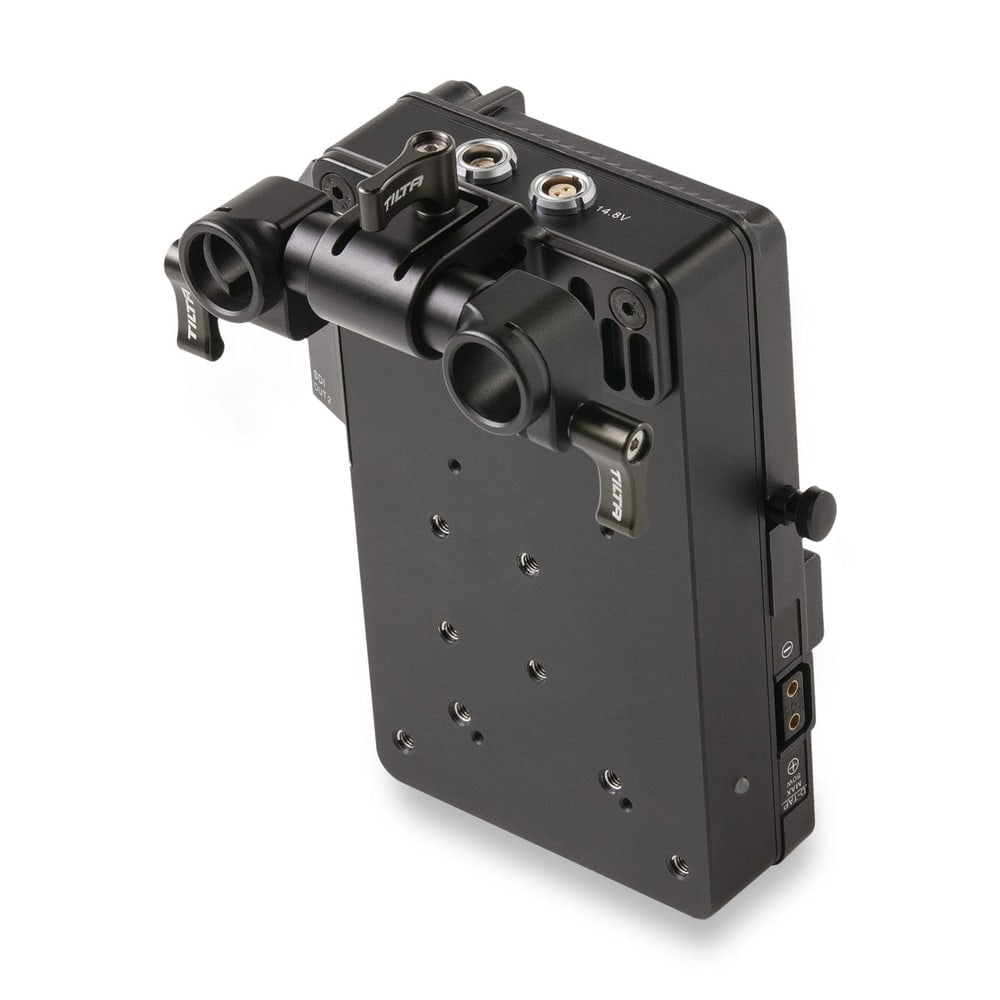

Zglobni nosilec za palice 15 mm

Plošča se na palice 15 mm montira z zglobnim nosilcem s preklopnim vijakom, ki jo pusti nagniti v poljuben kot — na zadnji strani postavitve tako sedi natanko tam, kjer uravnoteži objektiv. Adapter za palice 15 mm s štirimi vijaki je v paketu. Ohišje je iz aluminijeve zlitine z elementi iz nerjavnega jekla, bakra in ABS; nosilec V-Mount sprejme vsako baterijo V-Mount.

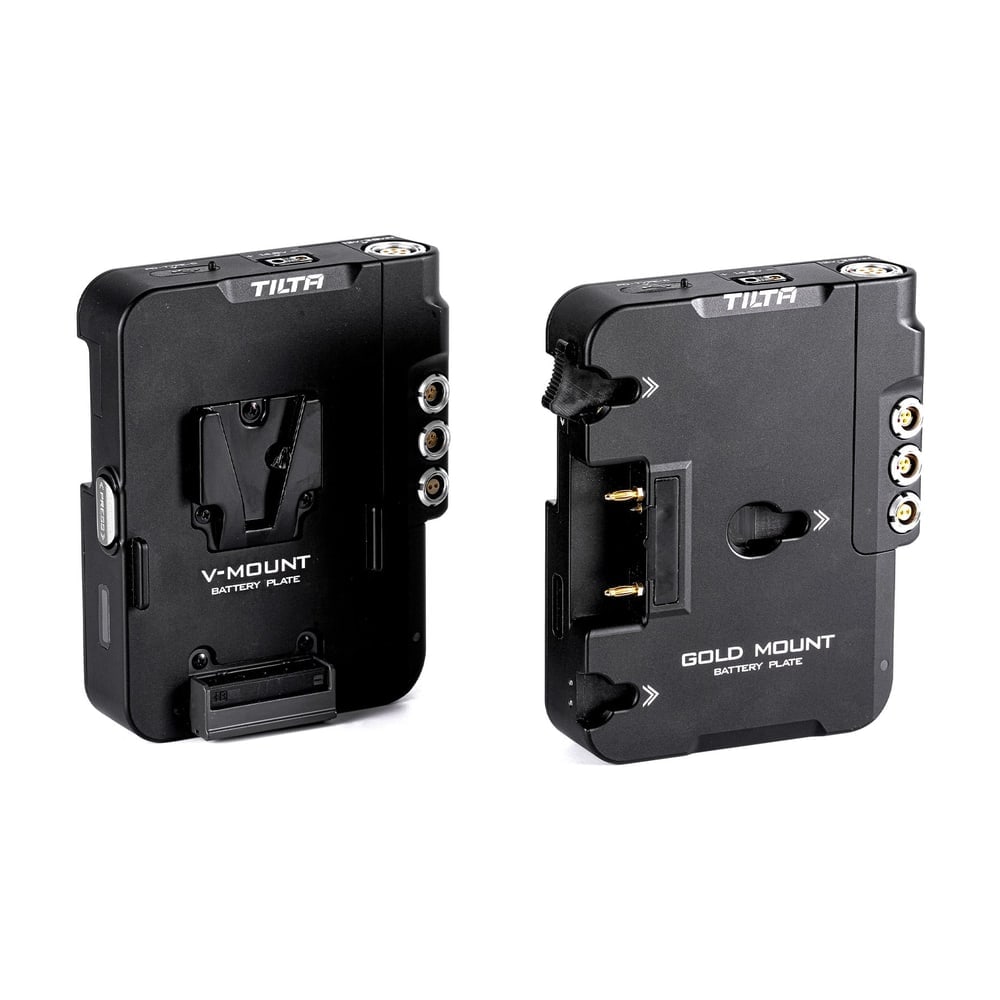

Napajanje Tilta: V-Mount in Gold Mount

Baterijske plošče Tilta imajo eno nalogo: pripeljati tok iz velike baterije V-Mount ali Gold Mount v kamero in do opreme, da so menjave baterij čim redkejše. Vsaka plošča obstaja v obeh izvedbah — V-Mount in Gold Mount (Anton Bauer) — in energijo razdeljuje prek izhodov P-Tap, USB-C in dvopolnih LEMO, za katere Tilta ponuja napajalne kable za posamezne kamere, monitorje in video oddajnike. Plošče za določeno ohišje se montirajo v baterijski prostor ali na kletko, univerzalne plošče na palice 15 mm. Ta del je eden od njih.
