Accsoon Cineview SE 1T4R combo

Accsoon CineView SE 1T4R je brezžični sistem za spremljanje za kamere s priključki SDI in HDMI. Hkrati prenaša sliko v ločljivosti Full HD do 60p in zvok v formatu PCM v frekvenčnih pasovih 2,4 in 5 GHz, z zakasnitvijo sistema pod 50 ms (brez upoštevanja kamere) ter dosegom do 350 m pri neposredni vidljivosti brez ovir in motenj. Sistem 1TX + 4RX omogoča deljenje…

Več informacij

1 679 € z DDV 1 376.23 € brez DDV
-+
Razpoložljivost
na povpraševanje
Koda artikla:
ACC-WIT04-SE-1T4R
Dodaj za primerjavo Zgodovina cen

Prikaži vse dodatke

Opis izdelka SPECIFIKACIJE VSEBINA EMBALAŽE

Opis izdelka

Accsoon CineView SE 1T4R je brezžični sistem za spremljanje za kamere s priključki SDI in HDMI. Hkrati prenaša sliko v ločljivosti Full HD do 60p in zvok v formatu PCM v frekvenčnih pasovih 2,4 in 5 GHz, z zakasnitvijo sistema pod 50 ms (brez upoštevanja kamere) ter dosegom do 350 m pri neposredni vidljivosti brez ovir in motenj. Sistem 1TX + 4RX omogoča deljenje slike Full HD ene kamere na oddaljenih monitorjih. TX sprejema signal SDI ali HDMI; vsak RX ima izhod SDI in HDMI. En oddajnik lahko hkrati podpira največ štiri brezžične sprejemne naprave. Vsaka enota ima aluminijasto ohišje brez ventilatorja, 1,3-palčni OLED zaslon in napajanje z baterijami NP-F, prek DC 7,4–16,8 V ali USB-C 5 V. USB-C služi za napajanje. Baterije, napajalni in video kabli ter monitorji niso vključeni v paketu.

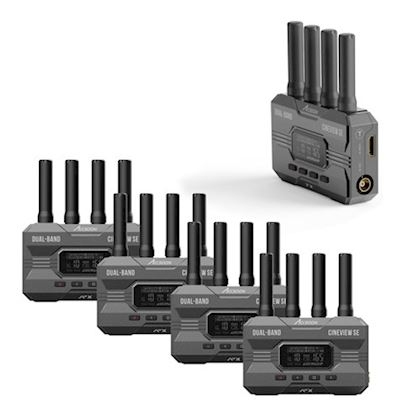

ACCSOON CINEVIEW SE · 1TX + 4RX

Ena kamera, štirje sprejemniki

Sistem 1TX + 4RX omogoča prikaz slike v ločljivosti Full HD iz ene kamere na oddaljenih monitorjih. TX sprejema signal SDI ali HDMI; vsak RX ima izhod SDI in HDMI.

SDI + HDMIFull HD 60p<50 ms
Accsoon CineView SE · Ena kamera, štirje sprejemniki
Accsoon CineView SE · Konfiguracija na strani kamere

Konfiguracija na strani kamere

TX priključite na SDI ali HDMI izhod kamere, RX pa namestite na oddaljeni monitor. Fotografija proizvajalca prikazuje natančen oddajnik SE na kameraskem stojalu. Monitore in kamero je treba kupiti ločeno.

Dva pasova, ena slika

CineView SE pošilja sliko hkrati v pasovih 2,4 in 5 GHz. Sprejemnik primerja oba toka in združi razpoložljive podatke za obnovo slike. Shemi 1 in 2 prikazujeta motnje posameznih tokov, 3 njihovo združitev in 4 obnovljeni rezultat. Prenos je tako bolj odporen; to pa ne pomeni garancije za povezavo brez motenj.

Accsoon CineView SE · Dva pasova, ena slika
Accsoon CineView SE · Prostor za gibanje

Prostor za gibanje

Zakasnitev sistema je manjša od 50 ms, brez upoštevanja zakasnitve kamere. Priročnik navaja doseg do 350 m pri neposredni vidljivosti brez ovir in motenj. Stene, radijski promet in vrsta sprejemne naprave lahko zmanjšajo dejanski doseg. Glede na to načrtujte položaj kamere in monitorjev; gre za predogledni prenos, ne pa za produkcijsko povezavo z ničelno zakasnitvijo.

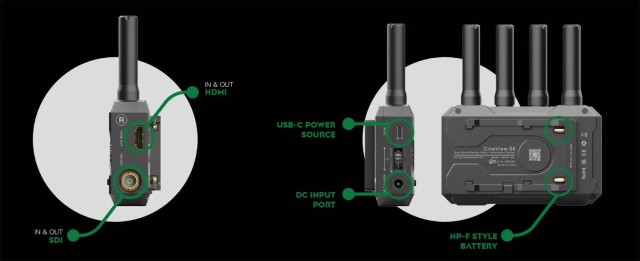

Vhodi TX in izhodi RX

TX ima vhoda HDMI tipa A in BNC SDI; RX ponuja izhoda HDMI tipa A in BNC SDI. TX sprejema 1080p23,98/24/25/29,97/30/50/59,94/60, pri 3G-SDI pa raven A/B. RX oddaja v ločljivosti 1080p24/25/30/50/60 in na ravni SDI A. SE nima lokalnega HDMI loop-outa niti USB video izhoda; USB-C služi za napajanje. Računalnik potrebuje ločen HDMI/SDI vmesnik za zajem.

Accsoon CineView SE · Vhodi TX in izhodi RX
Accsoon CineView SE · En vir, do štirih naprav

En vir, do štirih naprav

En TX lahko hkrati podpira največ štiri brezžične sprejemne naprave: združljive RX-je, telefone ali tablične računalnike z Accsoon SEE. Mobilni telefon sprejema signal neposredno iz TX-ja; kabelski monitor, priključen prek RX-ja, ne zaseda dodatnega reže. Shema prikazuje alternativne kombinacije naprav, ne pa pet sočasnih povezav. Štiri priložene RX-je zasedajo vse reže; mobilna naprava mora en RX nadomestiti.

Izbira kanala ob zagonu

TX je v nastavitvi AUTO, kanal 0; ob zagonu pregleda okolico in izbere primeren prenosni kanal. RX sledi seznanjenemu oddajniku; sam ne izbira oddajnega kanala. Na TX in RX nastavite enako skupino s stikalom 0–F in po spremembi skupine ali kanala napravo ponovno zaženite. Načini HQ, NOM in SPD uravnotežajo kakovost slike in zmogljivost prenosa.

Accsoon CineView SE · Izbira kanala ob zagonu
Accsoon CineView SE · Napajanje vsake postaje

Napajanje vsake postaje

Vsako enoto napajate z baterijo NP-F550/750/970, prek enosmernega toka 7,4–16,8 V ali USB-C 5 V. Za enosmerni tok se uporablja vtičnica 5,5 × 2,1 mm s pozitivnim srednjim kontaktom. Prikazani sprejemnik prikazuje skupna vmesnika za napajanje; njegova priključka SDI in HDMI sta izhoda za sliko. Tipična poraba energije TX je 4,5 W, RX pa 3,5 W. Baterije, napajalniki in kabli se kupujejo ločeno.

Predogled v Accsoon SEE

Telefon ali tablični računalnik sprejema signal neposredno iz združljivega oddajnika (TX) v aplikaciji Accsoon SEE za iOS ali Android. Zaseda en brezžični sprejemni slot. Oštevilčene ikone proizvajalca ustrezajo orodjem, navedenim spodaj; primeri prikazujejo upravljanje aplikacije, prenos SE ostaja v ločljivosti Full HD.

  • 1 · Odtenki sive
  • 2 · Histogram
  • 3 · LUT
  • 4 · Zrcaljenje
  • 5 · Zebra
  • 6 · Lažne barve
  • 7 · Prekrivanje
  • 8 · Valovna oblika
  • 9 · Vektorskop
  • 10 · Zvok
  • 11 · Oznake
  • 12 · Ostrenje
  • 13 · RGB
  • 14 · Posnetek zaslona
  • 15 · Mreža
  • 16 · Odstranjevanje stiskanja
Accsoon CineView SE · Predogled v Accsoon SEE
Accsoon CineView SE · Predogled, snemanje in deljenje

Predogled, snemanje in deljenje

Štirje primeri proizvajalca prikazujejo funkcije aplikacije na mobilni napravi. So ločeni od fizičnih izhodov RX.

  1. Funkcija ostrenja prilagaja predogled na zaslonu.
  2. Predogled LUT in snemanje pomagata pri oceni barv.
  3. RTMP uporablja internet telefona ter naslov/ključ ciljne storitve. Za SE uporabite način SPD v skladu s priročnikom.
  4. Prekrivanje »onion-skin« primerja kompozicijo s prejšnjim posnetkom.

Kompaktna oprema in pregleden nadzor

Aluminijasto ohišje brez ventilatorja ne povzroča hrupa ventilatorja. Enota meri 105 × 66 × 32 mm in tehta 210 g brez anten. Stanje prikazuje 1,3-palčni OLED zaslon, navoj 1/4″-20 pa olajša montažo na opremo. Štiri snemljive RP-SMA antene omogočajo servisiranje priključkov. Preden kombinirate različne sisteme Accsoon, preverite natančne modele; ne gre za univerzalni sprejemni ekosistem.

VSEBINA EMBALAŽE

  • Oddajnik Accsoon CineView SE TX ×1
  • Sprejemnik Accsoon CineView SE RX ×4
  • Antene za enote

SPECIFIKACIJE

  • Konfiguracija: 1 TX + 4 RX
  • Prenos: 1920 × 1080, ≤60p; 2,4 GHz + 5 GHz
  • Zamik: <50 ms; brez upoštevanja kamere
  • Doseg: do 350 m pri neposredni vidljivosti, brez ovir in motenj
  • Sprejemniki: skupaj 4 brezžične naprave na TX
  • Zvok: PCM 44,1/48 kHz, 16/24 bit
  • DC: 7,4–16,8 V; 5,5 × 2,1 mm; vtičnica, pozitivni pol v sredini
  • USB-C: 5 V; samo napajanje
  • Baterija: NP-F550/750/970
  • OLED: 1,3″
  • Ohišje: aluminij brez ventilatorja, črno
  • Priključek: 1/4″-20
  • Antene: 4 snemljive RP-SMA na enoto
  • Dimenzije enote: 105 × 66 × 32 mm; brez anten
  • Teža enote: 210 g; brez anten
  • Delovna temperatura: −10–40 °C
  • TX vhod: HDMI tip A / BNC 3G-SDI raven A/B
  • TX format: 1080p23,98/24/25/29,97/30/50/59,94/60
  • Tipična poraba moči TX: 4,5 W
  • TX RF: 17–20 dBm
  • RX izhod: HDMI tip A / BNC SDI raven A
  • RX format: 1080p24/25/30/50/60
  • Tipična poraba RX: 3,5 W

PRIPOROČAMO

Accsoon CineView SE je profesionalni brezžični sistem z dvojnim prenosom v pasovih 2,4 GHz in 5 GHz, ki za delovanje uporablja standardne baterije tipa NP-F in ponuja široke možnosti spremljanja. Za optimalno konfiguracijo priporočamo dodatno opremo za napajanje, robustne ohišja za iPad kot predogledne zaslone ter kakovostne pritrdilne elemente za stabilno pritrditev na nosilec.

Napajanje in baterije – Zagotavljanje neprekinjenega delovanja oddajnika in sprejemnika s standardom NP-F.

Monitoring in ohišja za iPad – Izkoristite svoj iPad kot profesionalni monitor za predogled zahvaljujoč zaščitnim ohišjem z napajanjem.

Pritrditev in montaža – Adapterji in nosilci za varno pritrditev komponent na kamero, stabilizator ali stativ.

Kabli in prevoz – Nepogrešljiva povezljivost in zaščita opreme med prevozom.

Gibanje kamere – drsniki za gladke posnetke, na katere je mogoče enostavno namestiti brezžični prenos.

Parametri

Parametri

Producent: Accsoon
Kategorija: Brezžični prenos videoposnetkov

Glavni parametri

Doseg pri neposredni vidljivosti350m
Dimenzije enote brez anten105x66x32mm
Teža ene enote210g
Število oddajnikov v paketu1
Število sprejemnikov v paketu4
Največje število sprejemnih naprav4
Največja ločljivost prenosa1920x1080px
Največja hitrost snemanja60fps
Območje vhodne enosmerne napetosti7.4x16.8V
Napetost napajanja USB-C5V
Diagonala zaslona stanja1.3″
Delovna temperatura-10x40°C
Tipična poraba energije oddajnika4.5W
Tipična poraba energije sprejemnika3.5W
Oddajna moč17x20dBm
Frekvenčni pas2,4 GHz · 5 GHz
NapajanjeDC · NP-F550 · NP-F750 · NP-F970 · USB-C
MaterialAluminijeva zlitina
BarvaČrna
Vgradni vmesnik1/4″-20
FunkcijeHlajenje brez ventilatorja · Povezovanje s skupinskim izbirnikom · Samodejna izbira kanala
DC napajalni priključek5,5 × 2,1 mm, vtičnica, pozitivni pol v sredini
Antenni priključekRP-SMA (moški)
Frekvenca vzorčenja zvoka44,1 kHz · 48 kHz
Bitna globina zvoka16 bitov · 24 bitov
Vhodni priključekBNC – vtičnica · HDMI tip A – vtičnica
Izhodni priključekBNC – vtičnica · HDMI tip A – vtičnica
Raven vhoda 3G-SDIA · B
Raven izhoda 3G-SDIA
Zakasnitev<50 ms
VhodHDMI · SDI
Izhod3G-SDI · HDMI
