Blackmagic Design Univerzalni nadzorni kabel za ploščad Videohub

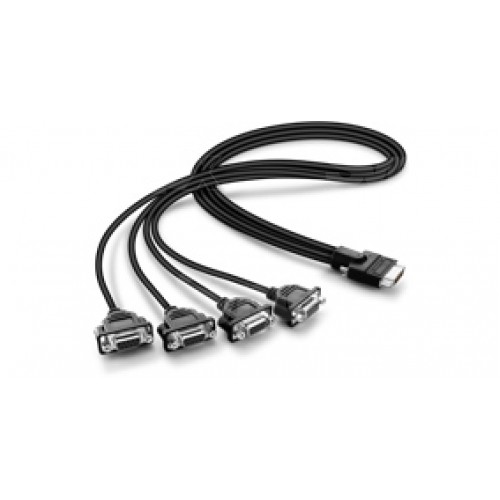

Universal Videohub Deck Control Cable iz združljive vmesniške kartice BNC SDI ali optične SDI izpelje štiri neodvisne povezave za daljinsko upravljanje snemalnikov in predvajalnikov. Kabel se priključi v priključek na sprednji strani kartice in se konča s štirimi 9-pinskimi priključki RS-422, zato usmerjevalnik preklaplja upravljanje snemalnikov skupaj s sliko.

Štirje priključki deck control iz ene vmesniške kartice

Razcepni kabel doda kartici BNC SDI ali optični SDI štiri neodvisne priključke RS-422 za daljinsko upravljanje snemalnikov.

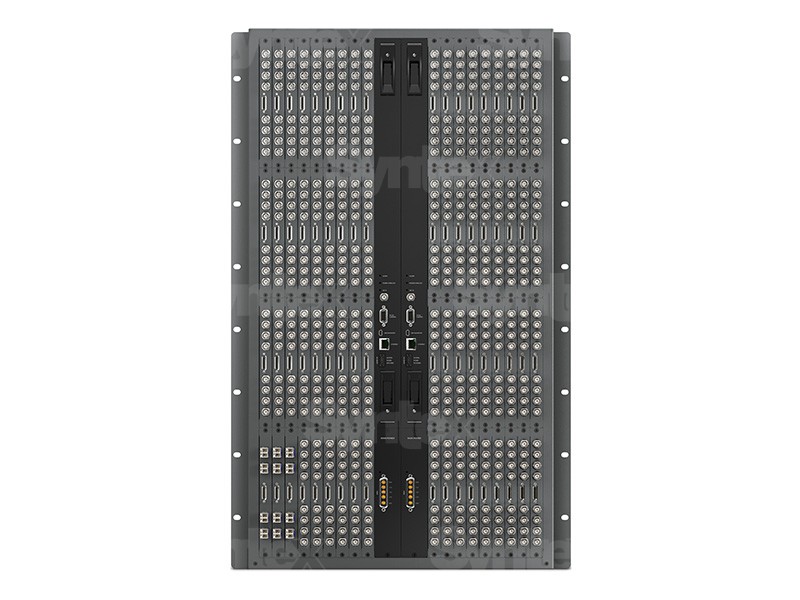

4× 9-pinski RS-422Za kartice SDI in optičneOkvirja 72 in 288

Slika in upravljanje na enem usmerjevalniku

Vsaka kartica obravnava štiri video poti, kabel pa jim doda ustrezne štiri priključke deck control; kartica Crosspoint nato preklaplja oboje skupaj.

Natančna dodelitev

Štirje priključki ustrezajo eni štirikanalni vmesniški kartici.

Brez slike

Kabel ne prenaša video signala.

Priključitev snemalnikov

Priključek deck control snemalnika povežite s priključkom usmerjevalnika s serijskim kablom DB-9, ožičenim pin na pin. Smer komunikacije lahko na vsakem priključku spremenite, zato lahko priključite snemalnike in montažne sisteme.
