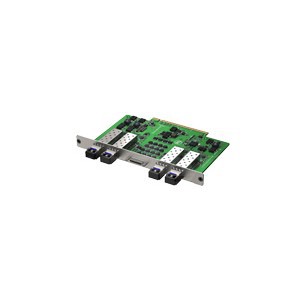

Blackmagic Design Univerzalni optični vmesnik Videohub

Vtična vmesniška kartica doda okvirju Universal Videohub štiri optične vhode SDI, štiri izhode in štiri povezave deck control. Signale SD, HD in 3 Gb/s SDI prenaša po optičnem vlaknu brez zunanjih pretvornikov. Laserski oddajniki in sprejemniki 1310 nm pri 3 Gb/s dosežejo do 25 km, kartica pa se prilega okvirjema Universal Videohub 72 in 288.

Optični SDI neposredno v usmerjevalniku

Kartica doda okvirju Universal Videohub štiri optične vhode in štiri optične izhode SDI s štirimi povezavami deck control.

4× vhod, 4× izhod1310 nmDo 25 km pri 3 Gb/sSD, HD, 3G-SDIOkvirja 72 in 288

Brez zunanjih pretvornikov

Usmerjevalnik usmerja neposredno iz optike na SDI in obratno – oddaljene naprave priključite z vlaknom brez pretvornika pri usmerjevalniku.

Reclocking

Izhodi kartice imajo reclocking SDI.

Kombinacija z BNC

Optične in BNC kartice lahko v enem okvirju poljubno kombinirate.

Deck control

Priključek za razcepni kabel s štirimi priključki RS-422.

Menjava med delovanjem

Kartico zamenjate brez izklopa usmerjevalnika.

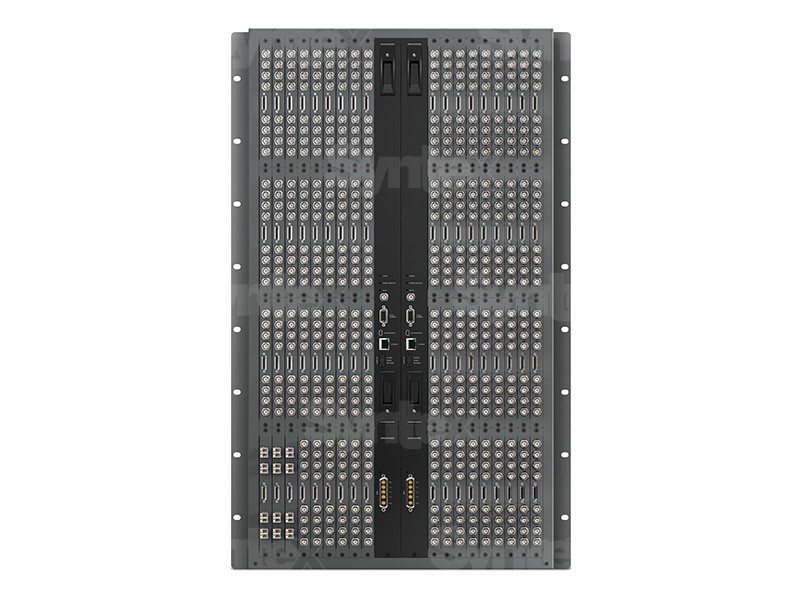

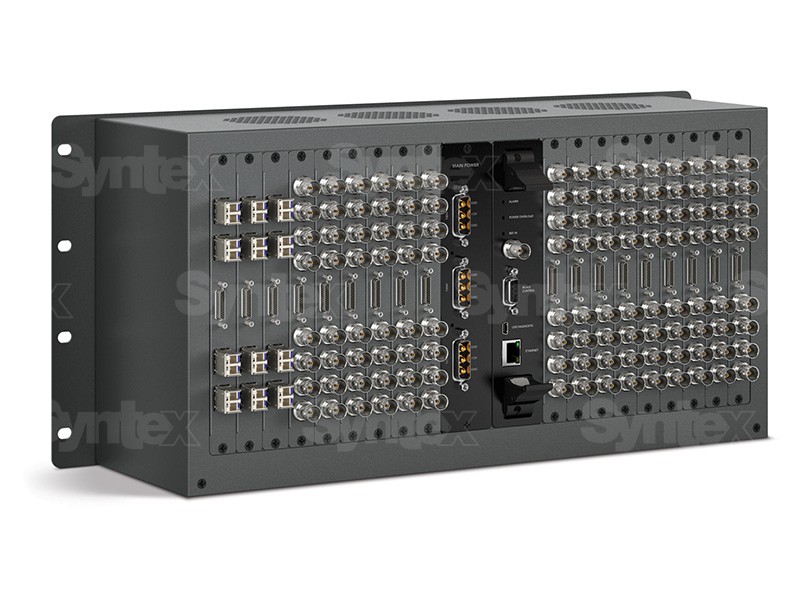

Ista kartica za okvirja 72 in 288

Optično kartico namestite v poljubno mesto za vmesniške kartice in jo v istem okvirju kombinirate s karticami BNC SDI. Vsak modul razširi usmerjevalnik za štiri vhode in štiri izhode; vmesniške kartice lahko zamenjate med delovanjem.

Zvok in deck control

Kartica prenaša 16 kanalov vdelanega zvoka SDI skupaj s sliko. S kablom Universal Videohub Deck Control Cable doda štiri neodvisne priključke RS-422 za daljinsko upravljanje snemalnikov.

Sprednja plošča kartice

Ob straneh sta po dva optična priključka SDI (vhod in izhod), na sredini priključek razcepnega kabla za štiri priključke deck control RS-422.
