Blackmagic Design Universal Videohub 288 Crosspoint

Kartica Universal Videohub 288 Crosspoint je krmilno in preklopno jedro okvirja Universal Videohub 288. Usmerja do 288 × 288 poti SDI in preklaplja pripadajoče priključke deck control. Ima ethernet in RS-422 za upravljanje usmerjevalnika, referenčni vhod, statusne lučke in priključek alarma GPI; dve kartici v okvirju ustvarita redundantno upravljanje.

Srce usmerjevalnika 288 × 288

Kartica preklaplja do 288 × 288 SDI in deck control ter prinaša upravljanje usmerjevalnika, genlock in priključek alarma GPI.

288 × 288 SDI288 × 288 deck controlEthernet in RS-422Alarm GPIRedundanca

Druga kartica za delovanje 24/7

V okvir Universal Videohub 288 gresta dve kartici Crosspoint 288 × 288 – druga zagotavlja redundanco za neprekinjeno delovanje.

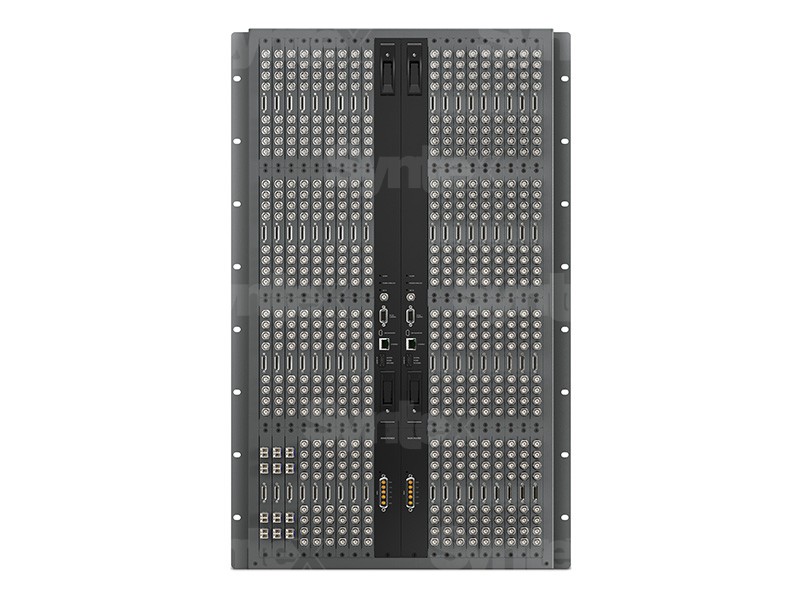

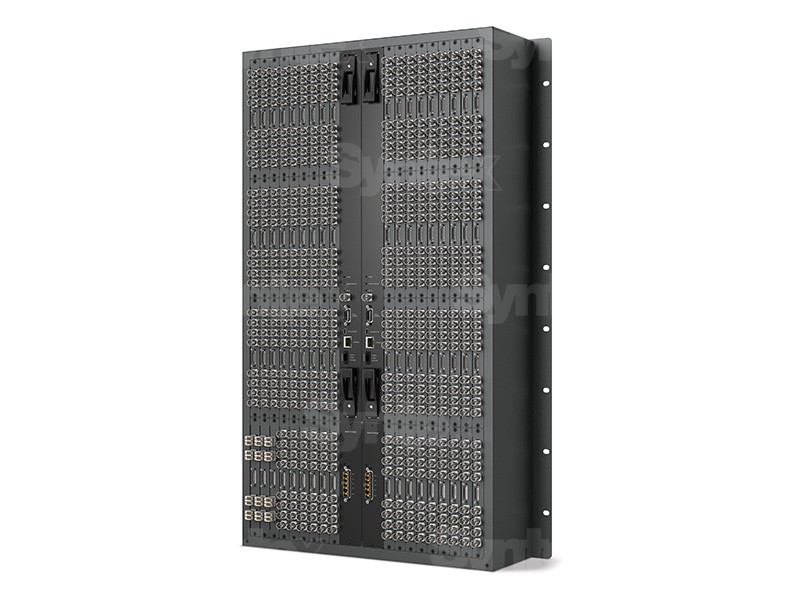

Okvir 288

Kartica je namenjena okvirju Universal Videohub 288.

Referenca

Vhod BNC za Tri-Sync ali Black Burst.

Nadzor

Statusne lučke in priključek alarma GPI.

Upravljanje

Ethernet za programsko opremo in plošče, RS-422 za sisteme tretjih oseb.

Upravljanje, sinhronizacija in nadzor na eni kartici

Na kartici so ethernet za lokalno omrežje in nadzorne plošče, serijski RS-422 za sisteme tretjih oseb, USB 2.0, referenčni vhod BNC in priključek alarma GPI. Dve kartici v okvirju 288 ustvarita redundantno preklopno in krmilno pot.

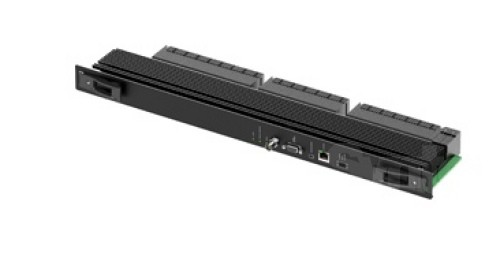

Sprednja plošča kartice

Ob straneh sta ročaja za izvlek kartice, med njima statusne lučke, referenčni vhod, priključek RS-422 za upravljanje usmerjevalnika, USB 2.0, ethernet in priključek alarma GPI.
