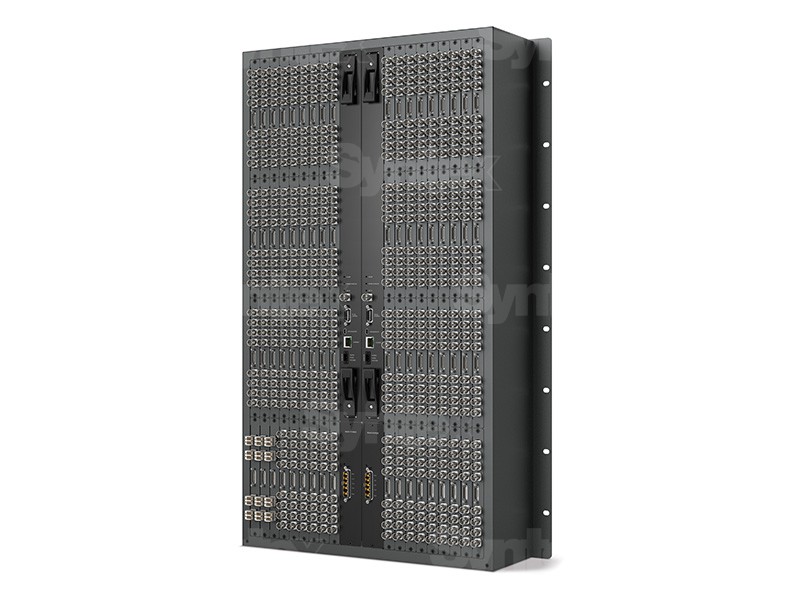

Blackmagic Design Universal Videohub 288

  • Brezplačna dostava
Koda artikla: VHUBUV/288CH

Universal Videohub 288 je profesionalni okvir za stojalo višine 18RU za obsežne oddajne namestitve. Sprejme do 72 vmesniških kartic BNC SDI ali optičnih SDI ter glede na želeno zmogljivost in redundanco eno ali dve kartici Crosspoint. Polno opremljen ponuja do 288 vhodov 3G-SDI, 288 izhodov in 288 dvosmernih priključkov deck control RS-422.

Več informacij

11 579 € z DDV 9 490.98 € brez DDV
Dodaj za primerjavo Zgodovina cen
Razpoložljivost
na povpraševanje
Koda artikla:
VHUBUV/288CH
Dodaj za primerjavo Zgodovina cen

Blackmagic Design Universal Videohub 72

3 489 €brez DDV 2 859.84 €

Vrhunska oprema za Blackmagic Design Universal Videohub 288

Blackmagic Design Videohub Smart Control Pro

  • Brezplačna dostava
Blackmagic Design Videohub Smart Control Pro je 1U omrežna nadzorna plošča z 48 programabilnimi
859 €
V pošiljanje 1 ks

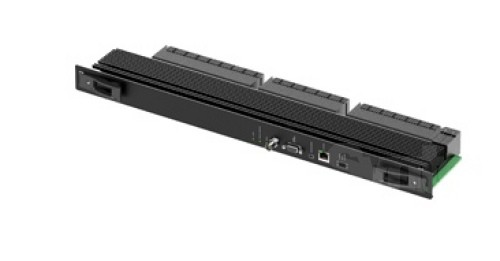

Blackmagic Design Universal Videohub 288 Crosspoint

  • Brezplačna dostava
Kartica Universal Videohub 288 Crosspoint je krmilno in preklopno jedro okvirja Universal
10 439 €
na povpraševanje

Blackmagic Design Univerzalni nadzorni kabel za ploščad Videohub

Universal Videohub Deck Control Cable iz združljive vmesniške kartice BNC SDI ali
Preverjamo / Pišite za razpoložljivost

Blackmagic Design Videohub Master Control Pro

  • Brezplačna dostava
Blackmagic Design Videohub Master Control Pro je 1U omrežna plošča za hiter dostop
869 €
na povpraševanje

Blackmagic Design Universal Videohub 72 Crosspoint

  • Brezplačna dostava
Universal Videohub 72 Crosspoint je krmilna kartica za usmerjanje do 72 × 72 poti
3 489 €
na povpraševanje

Blackmagic Design Univerzalni napajalnik Videohub

  • Brezplačna dostava
Celovito napajanje za stojalo za Universal Videohub vključuje napajalno kartico,
3 509 €
na povpraševanje

Blackmagic Design Univerzalni optični vmesnik Videohub

  • Brezplačna dostava
Vtična vmesniška kartica doda okvirju Universal Videohub štiri optične vhode SDI,
1 169 €
na povpraševanje

Prikaži vse dodatke

Opis izdelka SPECIFIKACIJE VSEBINA EMBALAŽE

Opis izdelka

Universal Videohub 288 je profesionalni okvir za stojalo višine 18RU za obsežne oddajne namestitve. Sprejme do 72 vmesniških kartic BNC SDI ali optičnih SDI ter glede na želeno zmogljivost in redundanco eno ali dve kartici Crosspoint. Polno opremljen ponuja do 288 vhodov 3G-SDI, 288 izhodov in 288 dvosmernih priključkov deck control RS-422.

Modularni okvir za usmerjevalnik do 288 × 288

Okvir višine 18 RU sprejme 72 vmesniških kartic, eno kartico Crosspoint 72 × 72 ali dve kartici 288 × 288 in do dve napajalni kartici.

Do 288 × 288 3G-SDI72 vmesniških karticRedundanca Crosspoint in napajanja288× deck control18 RU

Zanesljivost 24/7

Druga kartica Crosspoint in druga napajalna kartica ustvarita popolnoma redundanten usmerjevalnik. Začnete lahko z eno kartico in redundanco dodate pozneje.

Vmesniške kartice

Vsaka kartica ima 4 vhode, 4 izhode in priključek za 4 povezave deck control.

Menjava med delovanjem

Vmesniške kartice zamenjate brez izklopa usmerjevalnika.

Alarm GPI

Priključek GPI za zunanjo signalizacijo napak.

Referenca

Black Burst ali Tri-Level Sync za vse povezave SD, HD in optične.

Začnite z manjšo konfiguracijo in jo širite

Okvir je dobavljen prazen, zato število in vrsto vhodov in izhodov določajo ločeno kupljene vmesniške kartice. S kartico Crosspoint 72 × 72 začnete ceneje, s kartico 288 × 288 izkoristite ves okvir: 288 vhodov in izhodov SDI ter 288 priključkov RS-422 za upravljanje snemalnikov.

Blackmagic Universal Videohub 288 – Začnite z manjšo konfiguracijo in jo širite

SDI in optika v enem usmerjevalniku

Kartice BNC SDI in optične SDI lahko v okvirju poljubno kombinirate in usmerjate iz SDI na optiko ter obratno. Optično vlakno prenese signal na velike razdalje, kar pride prav v velikih stavbah in na obsežnih prireditvah.

Blackmagic Universal Videohub 288 – SDI in optika v enem usmerjevalniku

Samodejno preklapljanje SDI

Povezave 3G-SDI samodejno preklapljajo med SD, HD, 4:4:4 in 2K, vsak vhod pa lahko dela v drugem standardu. Usmerjevalnik prenaša tudi DVB-ASI in 16 kanalov vdelanega zvoka SDI, vsi izhodi imajo reclocking.

Blackmagic Universal Videohub 288 – Samodejno preklapljanje SDI

Dve velikosti okvirja, iste kartice

Vmesniške kartice so enake velikosti in se prilegajo okvirjema Universal Videohub 72 in 288. Kdor začne z manjšim okvirjem, prenese vmesniške kartice v večjega; napajanje ima vsak okvir svoje.

Blackmagic Universal Videohub 288 – Dve velikosti okvirja, iste kartice

Napajanje za velike usmerjevalnike

Za polno opremljen usmerjevalnik s kombinacijo optičnih in BNC kartic je namenjen Universal Videohub Power Supply – napajalnik za stojalo višine 1 RU z napajalnimi karticami in kabli. Dve napajalni kartici zagotavljata redundantno napajanje.

Upravljanje z računalnika ali plošče

Usmerjevalnik upravljajo brezplačna programska oprema Videohub za Mac in Windows ter strojne plošče Videohub, deljene prek omrežja IP. Vhod RS-422 sprejema ukaze za preklapljanje iz drugih sistemov, Videohub SDK pa je namenjen integraciji v oddajno avtomatizacijo.

Blackmagic Universal Videohub 288 – Upravljanje z računalnika ali plošče

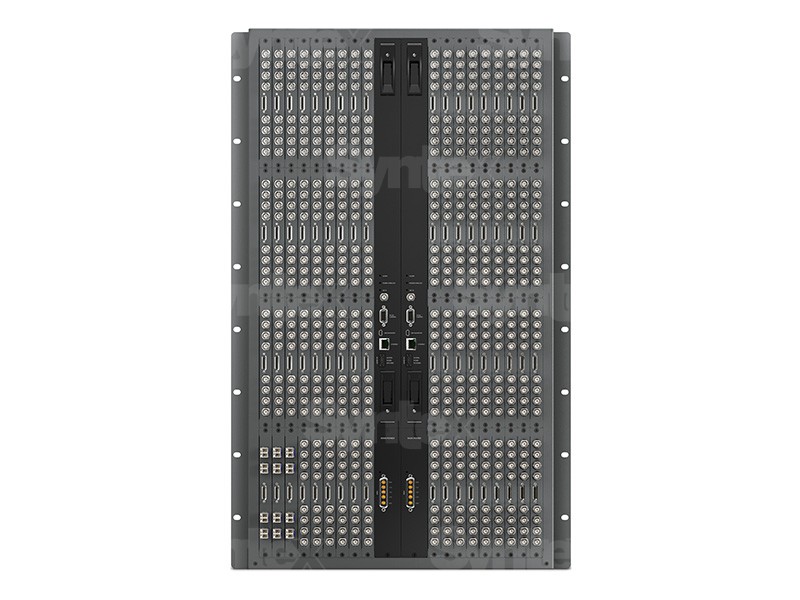

Priključki in upravljalni elementi

Na sredini okvirja so mesta za dve kartici Crosspoint in dve napajalni kartici, ob straneh po 36 mest za vmesniške kartice.

Blackmagic Universal Videohub 288 – Priključki in upravljalni elementi

Mere in teža

Mere 482 × 150,77 × 798,8 mm (š × g × v), teža 23,48 kg. V 19-palčnem stojalu zasede 18 RU.

Blackmagic Universal Videohub 288 – Mere in teža

Dodatne informacije

V okvir za stojalo lahko vgradite do 72 vmesniških kartic BNC SDI ali optičnih SDI, eno kartico Crosspoint 72 × 72 ali dve kartici 288 × 288 in do dve napajalni kartici. Za varčnejšo konfiguracijo zadostuje ena kartica Crosspoint, za popolno redundanco dve kartici Crosspoint in dve napajalni kartici. Priložen je odstranljiv pladenj z ventilatorji.

VSEBINA EMBALAŽE

  • Okvir za stojalo Universal Videohub 288
  • Odstranljiv pladenj za ventilatorje
  • Ventilatorji
  • Kartica SD s programsko opremo in priročnikom

SPECIFIKACIJE

  • Vrsta: prazen modularni okvir usmerjevalnika
  • Vhodi SDI: do 288× SD-SDI, HD-SDI, 3G-SDI in ASI – BNC ali optični SDI
  • Izhodi SDI: do 288× SD-SDI, HD-SDI, 3G-SDI in ASI z reclockingom – BNC ali optični SDI
  • Mesta za vmesniške kartice: 72
  • Kartice Crosspoint: 1× 72 × 72 ali do 2× 288 × 288 (ločeno)
  • Redundanca: kartica Crosspoint in napajanje pri ustrezni opremljenosti
  • Napajanje: do 2 napajalni kartici, redundantni napajalniki; priključek GPI za zunanje alarme
  • Referenca: 1× Black Burst ali Tri-Level Sync za vse povezave SD, HD in optične
  • Prepoznavanje formata: samodejno SD, HD in 3G-SDI; hkratno usmerjanje 2K, HD, SD in DVB-ASI
  • Deck control: do 288 dvosmernih priključkov RS-422, združljivih s Sony™, prek razcepnega kabla
  • Upravljanje usmerjevalnika: ethernet RJ45 ali strojne plošče Videohub, deljene prek omrežja IP
  • Nastavitev: ethernet RJ45; USB 2.0 samo za nastavitve IP
  • Upravljanje RS-422: 1 vhod za upravljanje preklapljanja
  • Standardi SD: 525i29,97 NTSC, 625i25 PAL
  • Standardi HD: 720p23,98 do 720p60, 1080p23,98 do 1080p60, 1080PsF23,98 do 1080PsF30, 1080i50, 1080i59,94, 1080i60
  • Standardi 2K: 2K DCI 23,98p, 24p, 25p
  • Skladnost SDI: SMPTE 259M, 292M, 296M, 310M, 425M-A, 425M-B, ITU-R BT.656 in BT.601
  • Vzorčenje in barve: 4:2:2 in 4:4:4, 10 bitov, YUV ali RGB
  • Zvok SDI: 48 kHz, 24 bitov; 16 kanalov vdelanega zvoka
  • Metapodatki SDI: prepoznavanje vsebine po SMPTE 352M
  • Programska oprema: brezplačno upravljanje usmerjevalnika za Mac in Windows
  • Zaščita ob izpadu: povezave se ohranijo in ob vklopu takoj obnovijo, neodvisno od računalnika
  • Hlajenje: odstranljiv pladenj za ventilatorje
  • Ločeno potrebno: kartice Crosspoint, vmesniške kartice, napajanje, kabli deck control
  • Vgradnja v stojalo: 18 RU
  • Mere (š × g × v): 482 × 150,77 × 798,8 mm
  • Teža: 23,48 kg
  • Delovna temperatura: 0 do 40 °C
  • Temperatura skladiščenja: −20 do 45 °C
  • Relativna vlažnost: 0–90 % brez kondenzacije
  • Garancija: 3 leta omejene garancije proizvajalca
