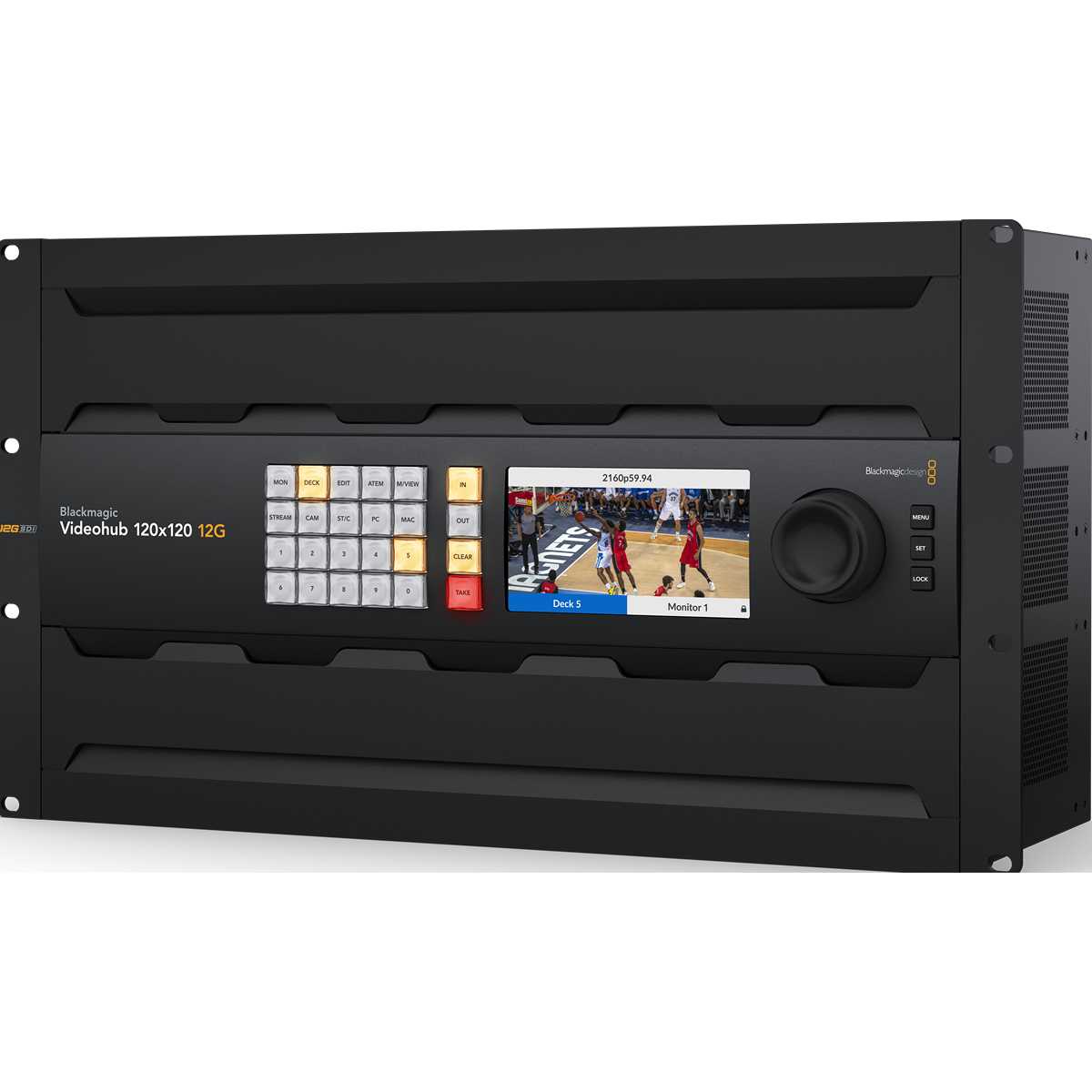

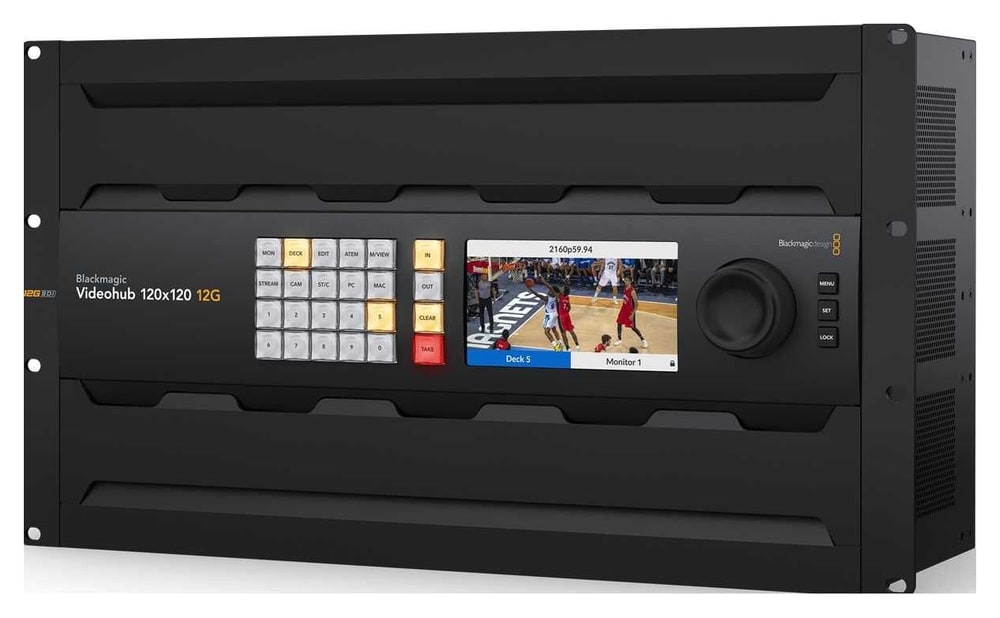

Blackmagic Design VideoHub 120x120 12G

Usmerjanje brez prestavljanja kablov

Vso opremo SDI priključite na usmerjevalnik, povezave pa nato vzpostavljate elektronsko – brez zapletenih shem vezave. Poljuben vhod gre na poljuben izhod ali na več izhodov hkrati, zato lahko vsak monitor prikaže kateri koli vir v studiu. Usmerjevalnik omogoča rezervno snemanje na več snemalnikov HyperDeck, razpošiljanje na več kodirnikov za pretakanje in dodajanje vhodov mešalni mizi ATEM.

Napreden 12G-SDI za SD, HD in Ultra HD

Vsi priključki so večhitrostni 12G-SDI, zato usmerjevalnik dela z vsemi formati SD, HD in Ultra HD do 2160p60, nanj pa priključite opremo SD, HD-SDI, 3G-SDI, 6G-SDI in 12G-SDI. Vsak kanal lahko teče v drugem standardu, zato model 120×120 hkrati usmerja do 120 različnih signalov na 120 izhodov.

Videohub Setup

Ob prvem vklopu imajo vhodi in izhodi preproste privzete oznake; v aplikaciji Videohub Setup za Mac in Windows (prek etherneta ali USB) jih preimenujete po priključeni opremi. V njej tudi omogočite gumb TAKE za posamezne izhode, programirate gumbe sprednje plošče, posodobite programsko opremo usmerjevalnika in nastavite zunanje plošče.

Meniji v 13 jezikih

Menije in zaslon usmerjevalnika preklopite v angleščino, kitajščino, japonščino, korejščino, španščino, nemščino, francoščino, ruščino, italijanščino, portugalščino, turščino, poljščino ali ukrajinščino. Oznake vhodov in izhodov so vedno v Unicode, zato lahko mešate tudi več jezikov.

Redundantno napajanje

Dva vgrajena napajalnika 100–240 V AC, vsak s svojim kablom IEC, ohranita usmerjevalnik v delovanju tudi ob okvari enega od njiju. Po izpadu električne energije usmerjevalnik ohrani povezave in jih ob vklopu takoj obnovi.

Podrobnosti za infrastrukturo SDI 120×120

Serija usmerjevalnikov 12G-SDI Blackmagic Videohub 12G obsega modele 10×10, 20×20, 40×40, 80×80, 120×120. Ponujajo obdelavo SD, HD in Ultra HD brez zakasnitve do 2160p60, vgrajeno nadzorno ploščo, zaslon LCD s predogledom videa in oznakami kanalov, reclocking SDI ter združljivost s ploščama Videohub Master Control Pro in Videohub Smart Control Pro ter z brezplačno aplikacijo Videohub Software Control za Mac, Windows in iPad.

Usmerjevalnik odpravi kaos v kabliranju: poljuben vhod povežete z izhodom ali en vhod z več izhodi brez obsežnega načrtovanja vezave. Olajša nadzor virov v studiu, hitre spremembe povezav mešalnih miz ATEM, rezervno snemanje na več snemalnikov HyperDeck in razpošiljanje na več kodirnikov za pretakanje za vse oddajne platforme. Tako dobite popolno prilagodljivost za stalne spremembe in izredne razmere.

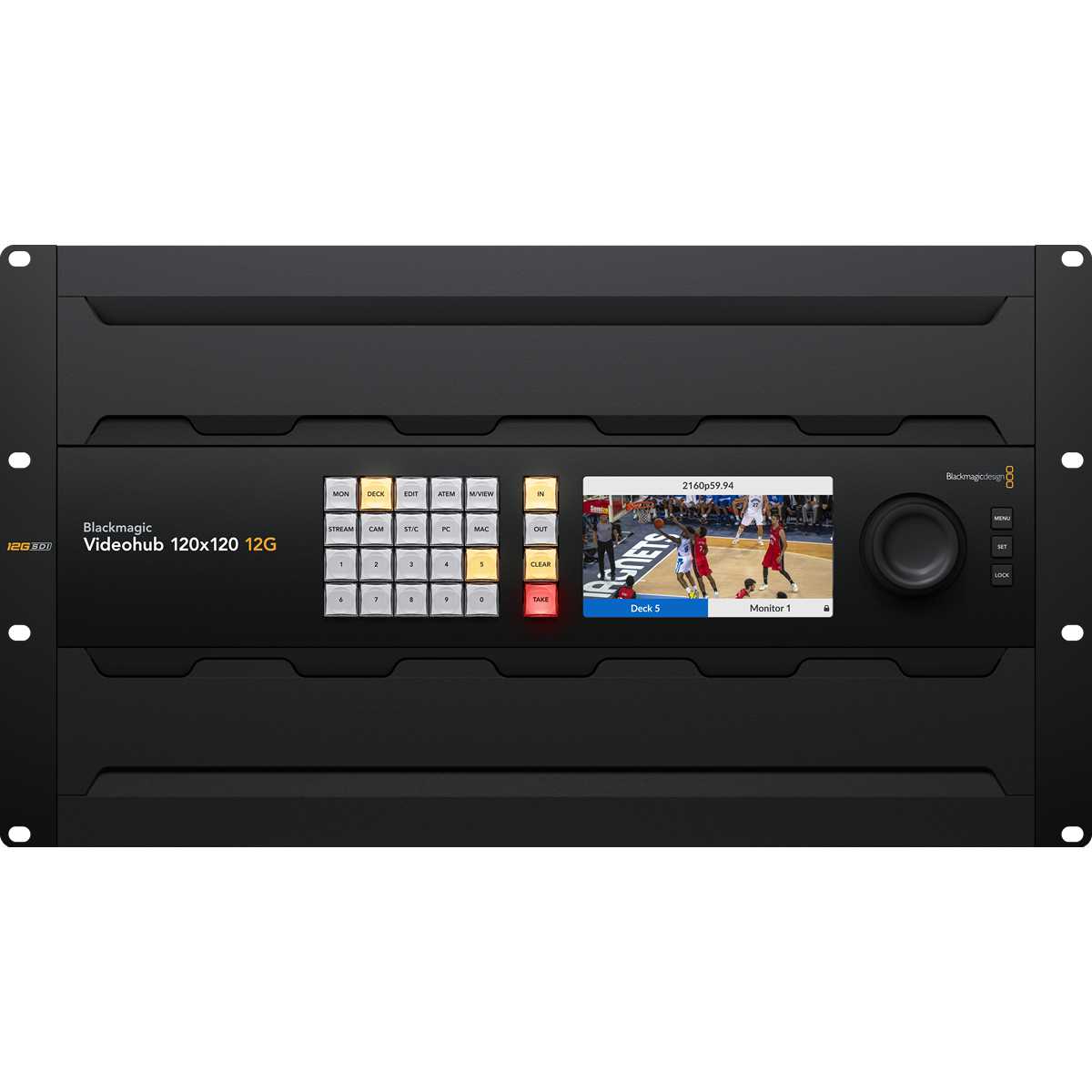

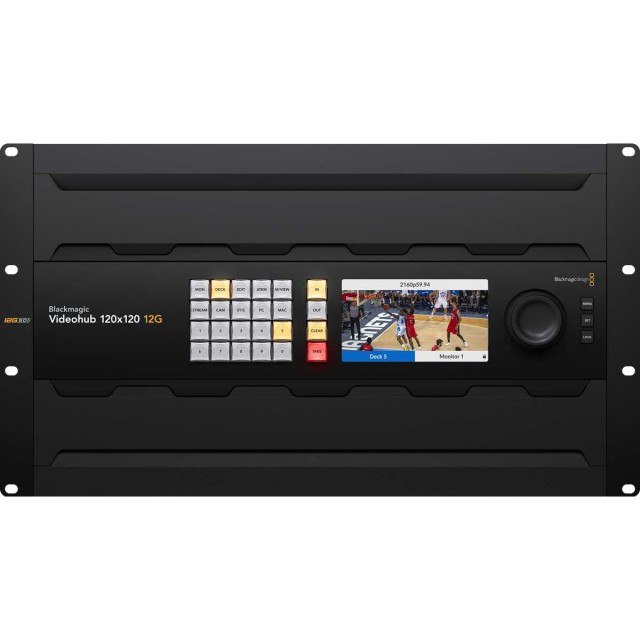

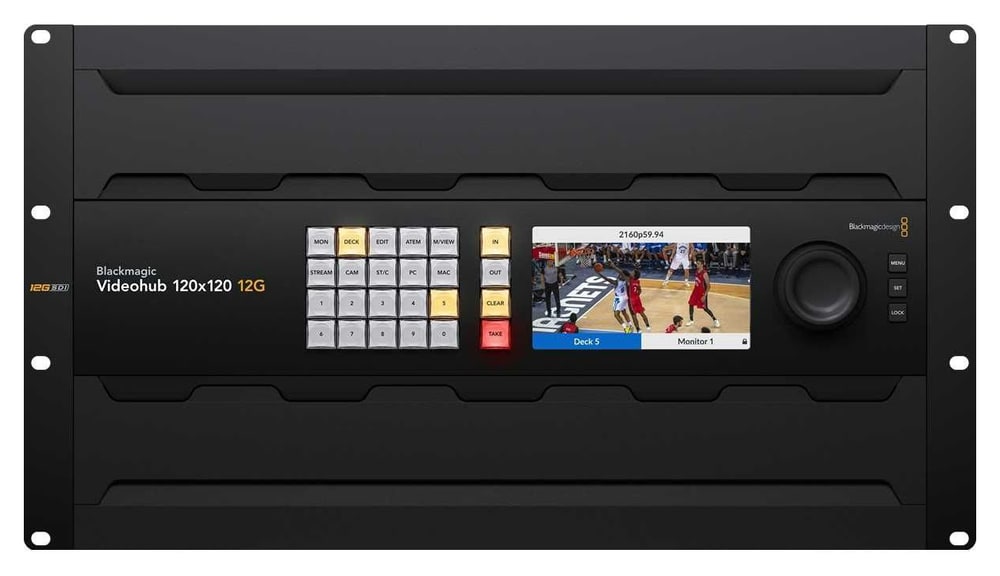

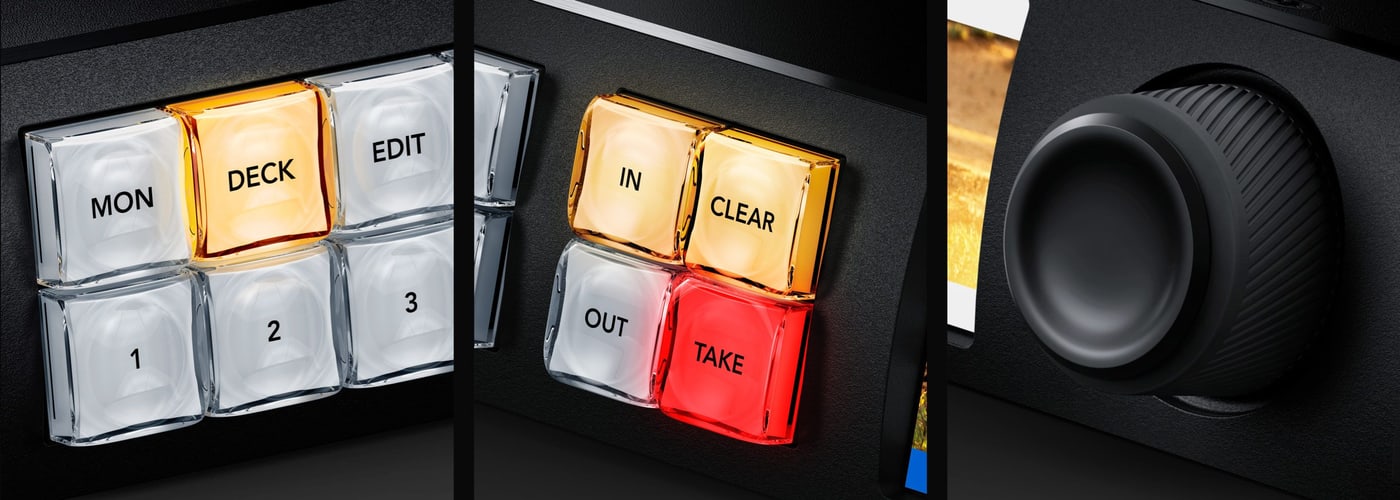

Vgrajena nadzorna plošča z vrtljivim gumbom, gumbi in zaslonom LCD omogoča hitro usmerjanje, prikaz oznak in brskanje po priključenih virih po abecedi. Živi predogled je praktičen predvsem v kompaktnih postavitvah in reportažnih vozilih, kjer odpade ločen monitor v stojalu; zaslon LCD ima tudi menije za nastavitve.

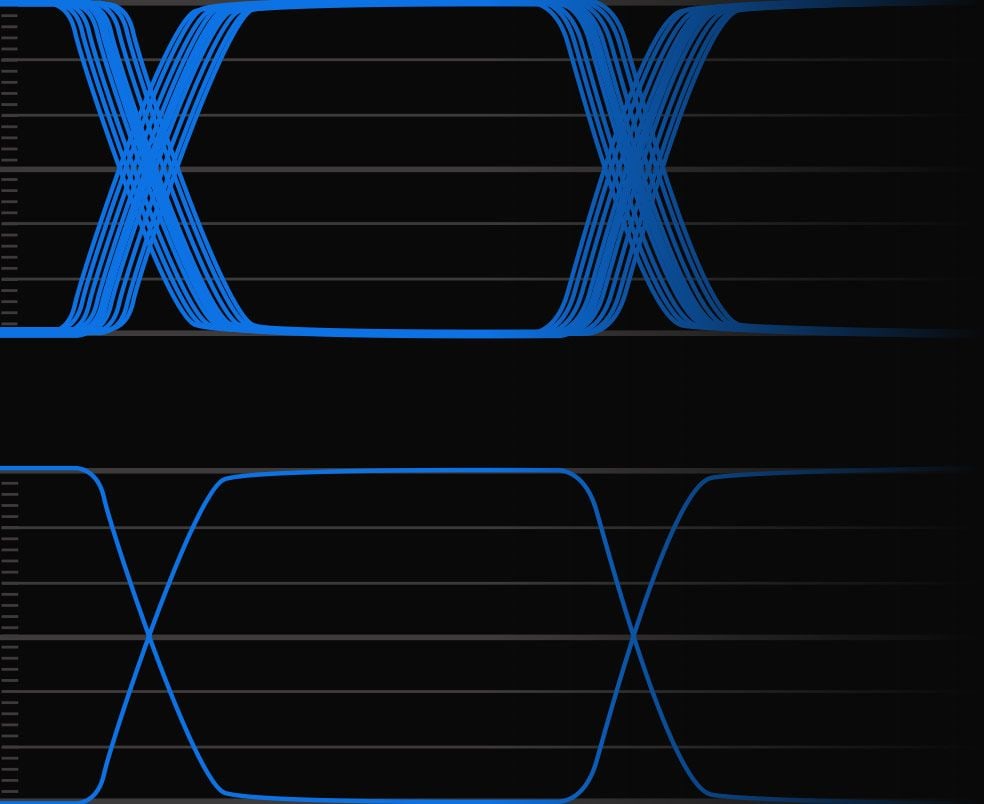

Večhitrostni vmesnik 12G-SDI podpira SD-SDI, HD-SDI, 3G-SDI, 6G-SDI in 12G-SDI ter prenaša Ultra HD po enem samem kablu z združljivostjo s starejšo opremo. Vsak kanal lahko dela v drugem standardu, zato model 120×120 hkrati usmerja do 120 različnih signalov na 120 izhodov. Reclocking SDI obnovi signal, zmanjša jitter in omogoča daljše kable brez izpadov sličic.

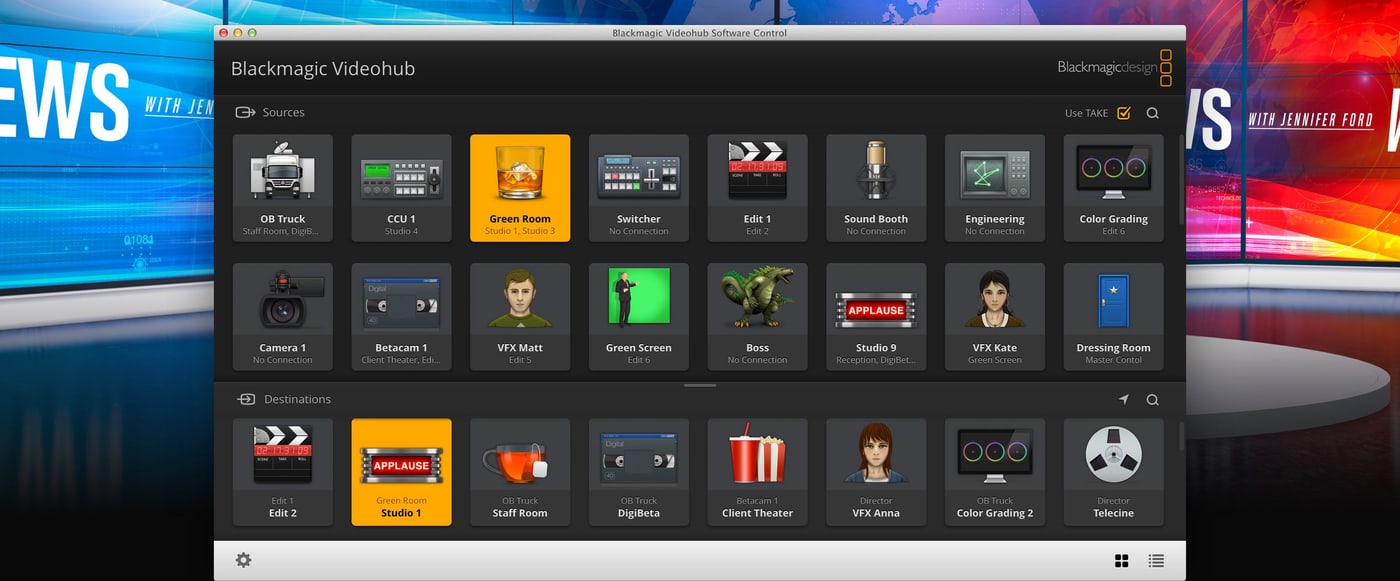

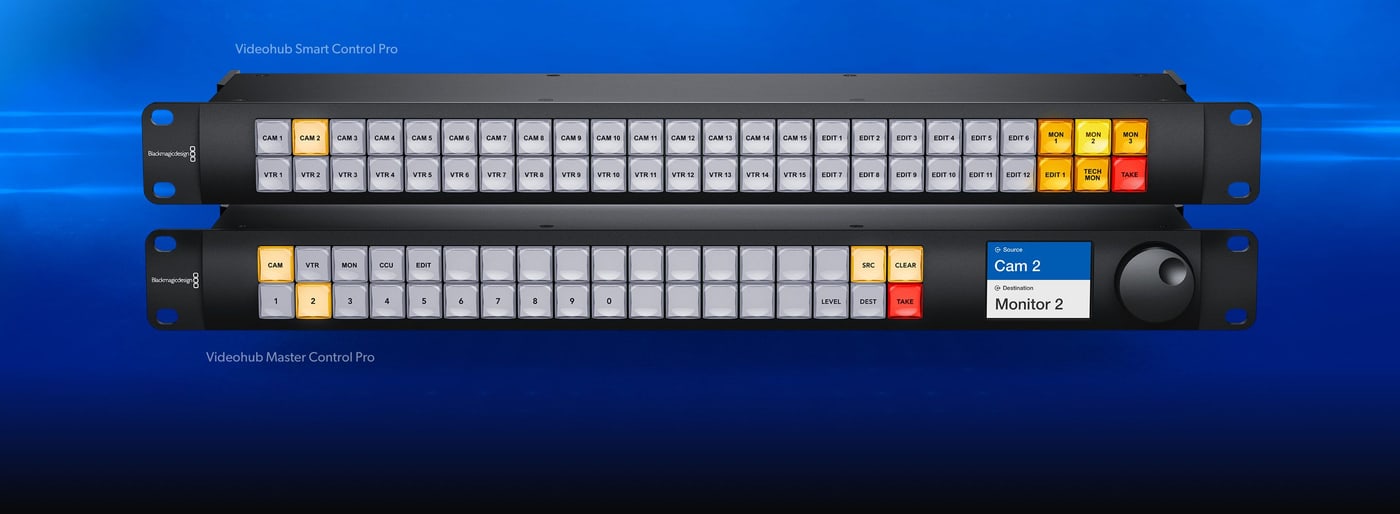

Na daljavo usmerjevalnik upravljata plošči Videohub Master Control Pro (vrtljivi gumb, zaslon LCD in gumbi za bližnjice) in Videohub Smart Control Pro (samo gumbi, običajno programirani tako, da plošča upravlja en izhod, vsak gumb pa izbere en vhod). Cenovno dostopna alternativa je brezplačna aplikacija Videohub Software Control za Mac, Windows in Apple iPad s preglednim vmesnikom in ikonami za hitro prepoznavanje naprav.

Funkcije usmerjevalnikov Blackmagic Videohub 12G

• Obdelava SD, HD in Ultra HD brez zakasnitve do 2160p60
• Vgrajena nadzorna plošča z gumbi za neposredno izbiro in vrtljivim gumbom
• Zaslon LCD z živo sliko in oznakami za lažje prepoznavanje virov
• Reclocking SDI na vseh izhodih 12G-SDI
• Sodelovanje s ploščama Videohub Master Control Pro in Videohub Smart Control Pro
• Videohub Software Control za Mac, Windows in iPad (ethernet)
• Brezplačna razvojna orodja za vključitev v studijsko infrastrukturo
• 2 omrežna napajalna vhoda 100–240 V AC za redundanco
• Ethernet za daljinsko upravljanje s strojnih in programskih plošč
