Blackmagic Design Universal Videohub 72

Universal Videohub 72 je prazen okvir za stojalo višine 5RU za rastoče studie in režije. V 18 mest lahko poljubno kombinirate vmesniške kartice BNC SDI in optične SDI ter sistem širite postopoma. Polno opremljen okvir ponuja do 72 vhodov 3G-SDI in 72 izhodov z reclockingom ter 72 dvosmernih priključkov deck control RS-422. Kartica Crosspoint, vmesniške kartice in napajanje so naprodaj ločeno.

Modularni okvir za usmerjevalnik do 72 × 72

Okvir višine 5 RU sprejme 18 vmesniških kartic, eno kartico Crosspoint 72 × 72 in eno napajalno kartico – usmerjevalnik sestavite po potrebi.

Do 72 × 72 3G-SDI18 vmesniških karticBNC in optični SDI72× deck control5 RU

Usmerjevalnik, ki raste z vami

Začnite z nekaj karticami in dodajajte nove med delovanjem. Vmesniške kartice so enake za okvirja 72 in 288, zato jih ob prehodu na večji okvir uporabljate naprej.

Vmesniške kartice

Vsaka kartica ima 4 vhode, 4 izhode in priključek za 4 povezave deck control.

Menjava med delovanjem

Vmesniške kartice zamenjate brez izklopa usmerjevalnika.

Napajanje

Napajalna kartica 450 W za do tri zunanje napajalnike 12 V; dva zadostujeta za 72 × 72, tretji je rezerva.

Referenca

Black Burst ali Tri-Level Sync za vse povezave SD, HD in optične.

Iz česa je usmerjevalnik

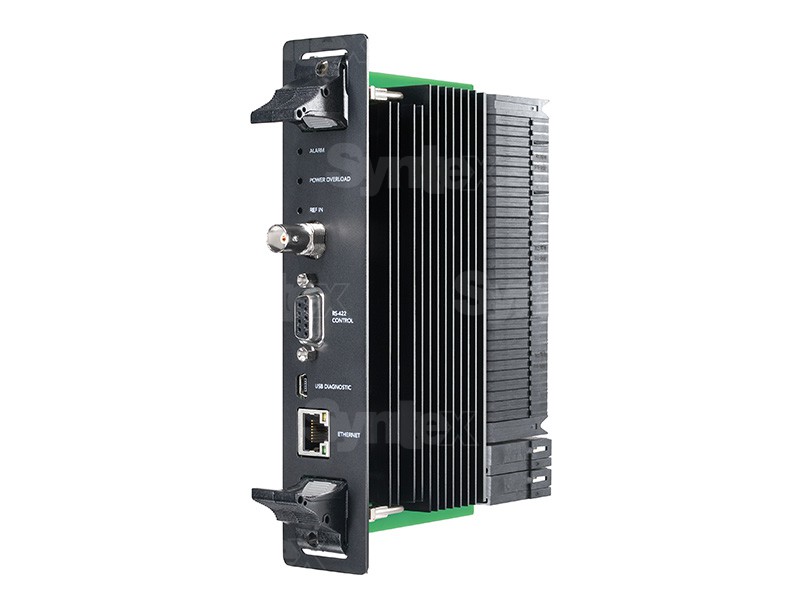

Okvir je dobavljen z odstranljivim pladnjem za ventilatorje. Kartico Crosspoint 72 × 72 z upravljanjem prek etherneta, vmesniške kartice BNC SDI ali optične SDI, napajalno kartico z napajalniki in kable deck control dokupite glede na želeno velikost usmerjevalnika.

SDI in optika v enem usmerjevalniku

Kartice BNC SDI in optične SDI lahko v okvirju poljubno kombinirate in usmerjate iz SDI na optiko ter obratno. Optično vlakno prenese signal na velike razdalje, kar pride prav v velikih stavbah in na obsežnih prireditvah.

Samodejno preklapljanje SDI

Povezave 3G-SDI samodejno preklapljajo med SD, HD, 4:4:4 in 2K, vsak vhod pa lahko dela v drugem standardu. Usmerjevalnik prenaša tudi DVB-ASI in 16 kanalov vdelanega zvoka SDI, vsi izhodi imajo reclocking.

Upravljanje z računalnika ali plošče

Usmerjevalnik upravljajo brezplačna programska oprema Videohub za Mac in Windows ter strojne plošče Videohub, deljene prek omrežja IP. Vhod RS-422 sprejema ukaze za preklapljanje iz drugih sistemov, Videohub SDK pa je namenjen integraciji v oddajno avtomatizacijo.

Priključki in upravljalni elementi

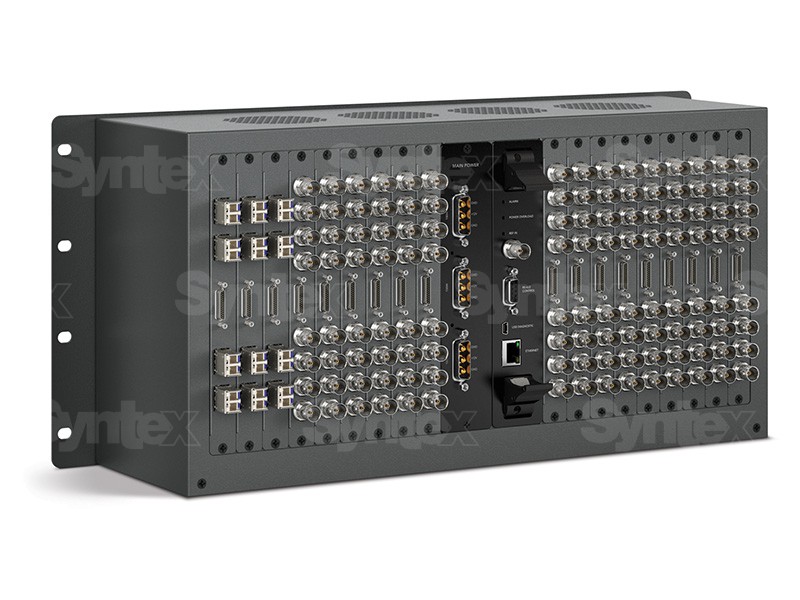

Na sredini okvirja je mesto za napajalno kartico in kartico Crosspoint, ob straneh po devet mest za vmesniške kartice SDI ali optične SDI.

Mere in teža

Mere 482 × 160,8 × 221,05 mm (š × g × v), teža 6,4 kg. V 19-palčnem stojalu zasede 5 RU.
