Blackmagic Design Universal Videohub 72 Crosspoint

Universal Videohub 72 Crosspoint je krmilna kartica za usmerjanje do 72 × 72 poti SDI in pripadajočega deck control. Namenjena je okvirjem Universal Videohub 72, uporabite pa jo lahko tudi v Universal Videohub 288 za manjšo konfiguracijo. Ima ethernet in RS-422 za upravljanje usmerjevalnika, referenčni vhod za genlock in statusne lučke.

Srce usmerjevalnika 72 × 72

Kartica Crosspoint preklaplja sliko in deck control vseh vmesniških kartic v okvirju ter prinaša upravljanje usmerjevalnika prek etherneta in RS-422.

72 × 72 SDI72 × 72 deck controlEthernet in RS-422GenlockOkvirja 72 in 288

Brez kartice Crosspoint usmerjevalnik ne preklaplja

Okvir Universal Videohub in vmesniške kartice potrebujejo kartico Crosspoint, ki povezuje vhode z izhodi in komunicira s programsko opremo za upravljanje in ploščami.

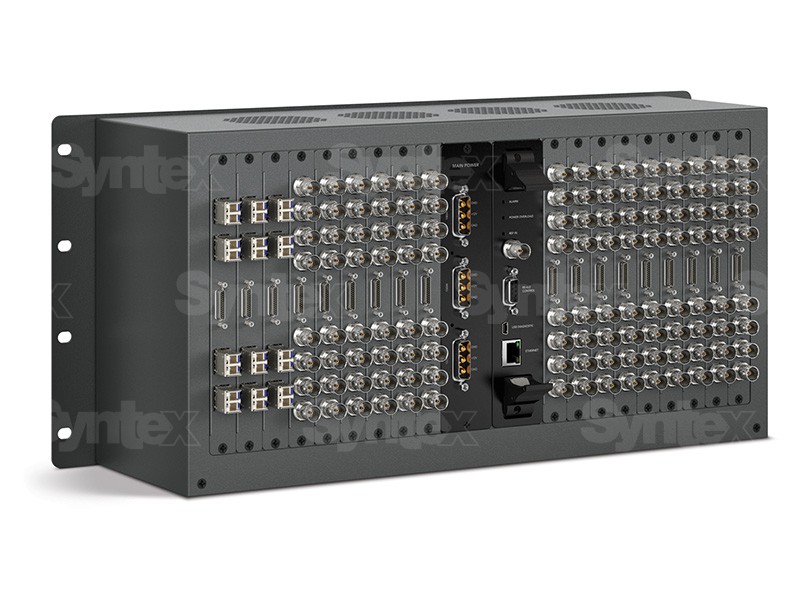

Okvir 72

V okvir Universal Videohub 72 sodi ena kartica Crosspoint 72 × 72.

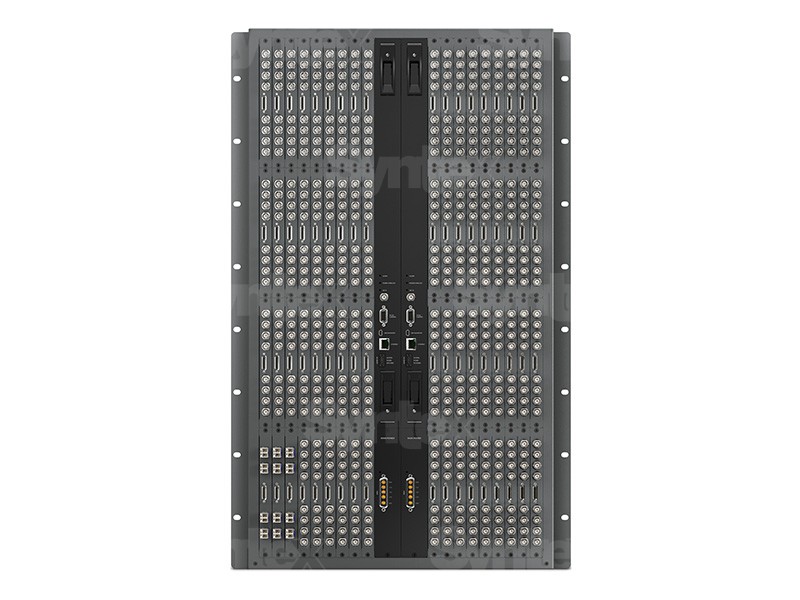

Okvir 288

V okvirju 288 je cenovno dostopna rešitev za konfiguracije do 72 × 72.

Nadzor

Lučke Alarm, Power Overload in Ref In prikazujejo stanje usmerjevalnika.

Upravljanje

Ethernet za programsko opremo in plošče, RS-422 za sisteme tretjih oseb.

Upravljanje prek omrežja in serijske linije

Priključek ethernet poveže usmerjevalnik z omrežjem, kjer ga upravljajo programska oprema Videohub in strojne plošče. Priključek RS-422 sprejema ukaze za preklapljanje iz sistemov tretjih oseb, USB 2.0 pa služi za diagnostiko in nastavitev naslova IP.

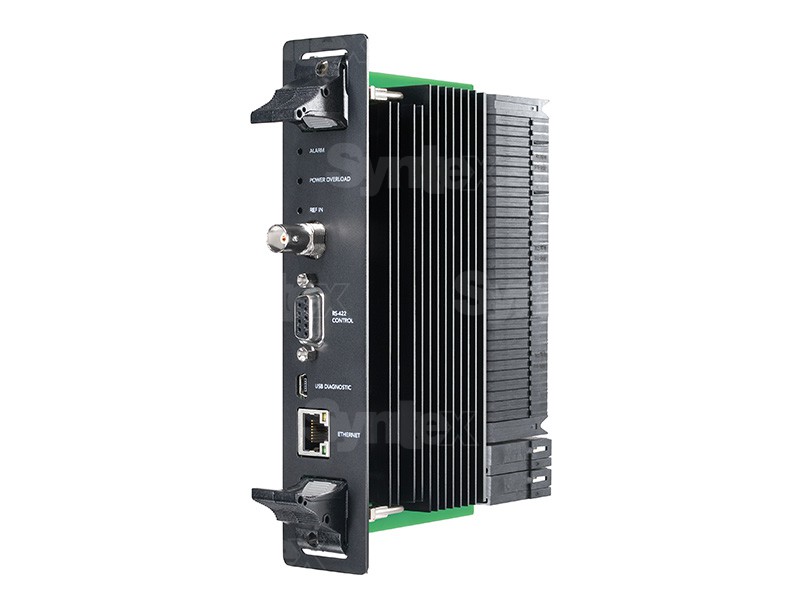

Sprednja plošča kartice

Ob straneh sta ročaja za izvlek kartice, med njima statusne lučke, referenčni vhod, priključek RS-422 za upravljanje usmerjevalnika, USB 2.0 in ethernet.
