Tilta 3-Pin Fischer to 4-Pin Lemo Cable

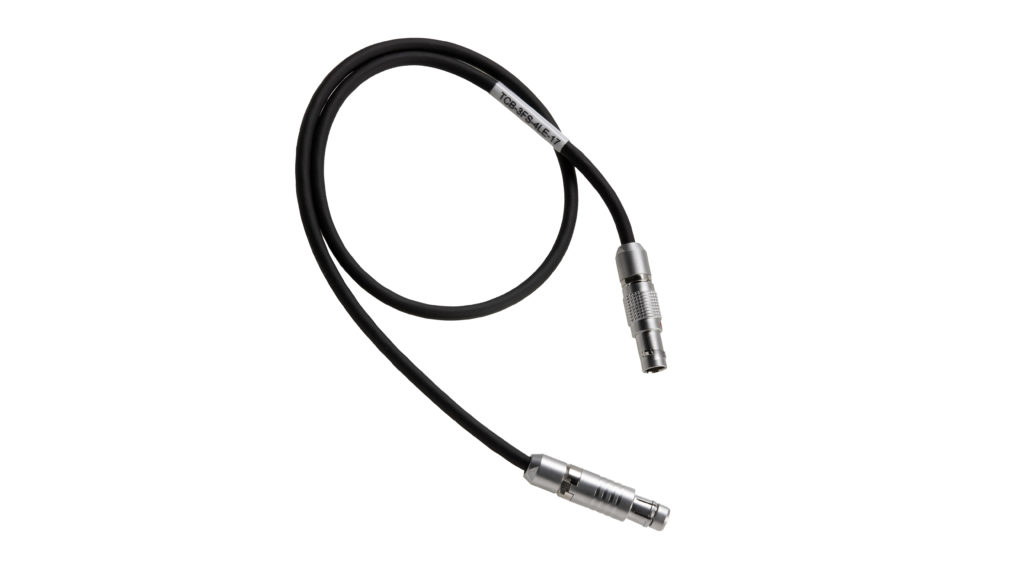

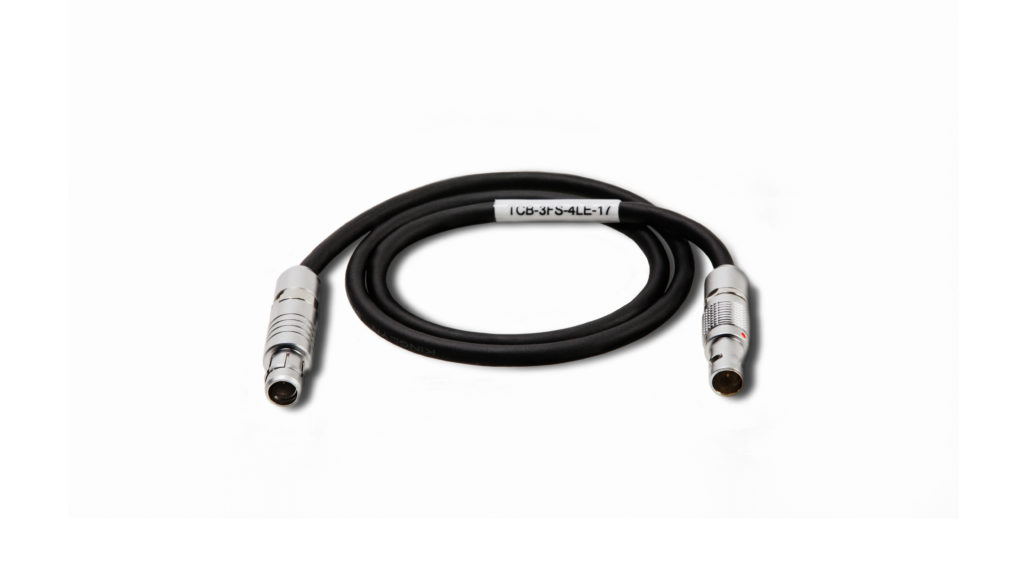

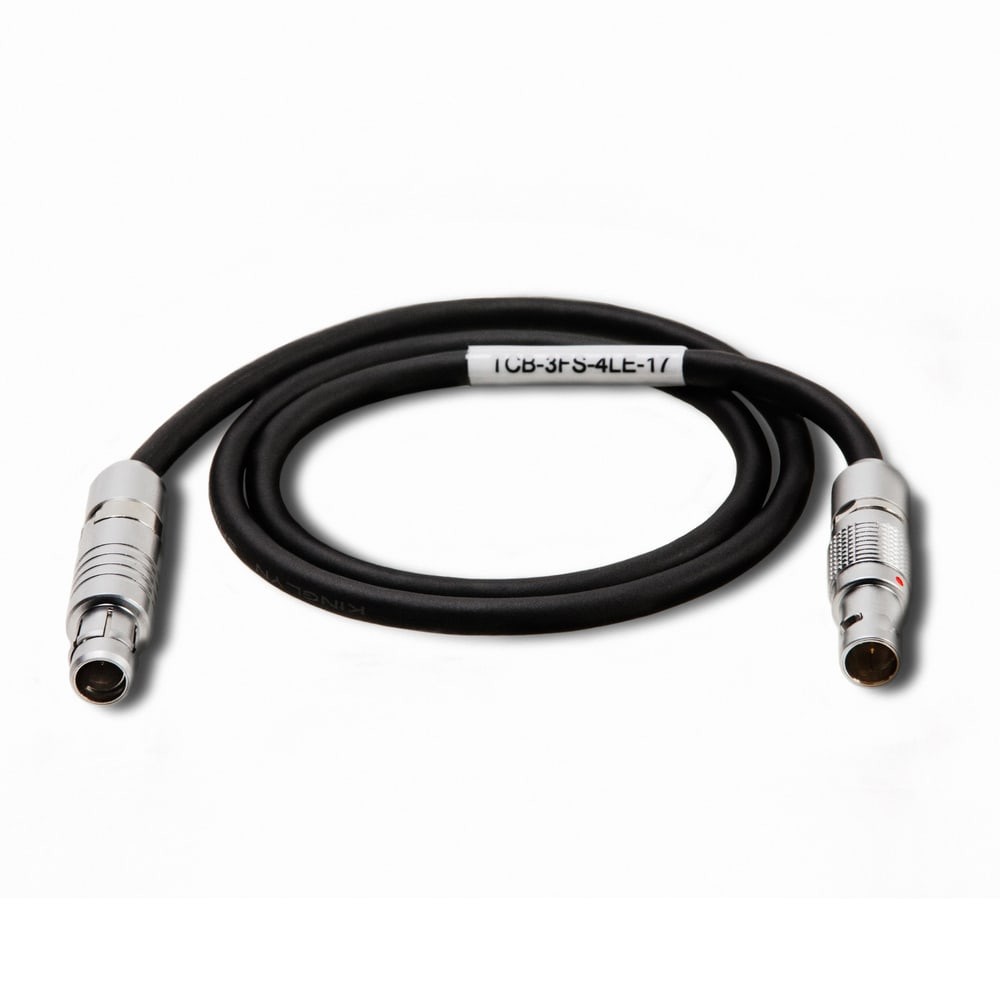

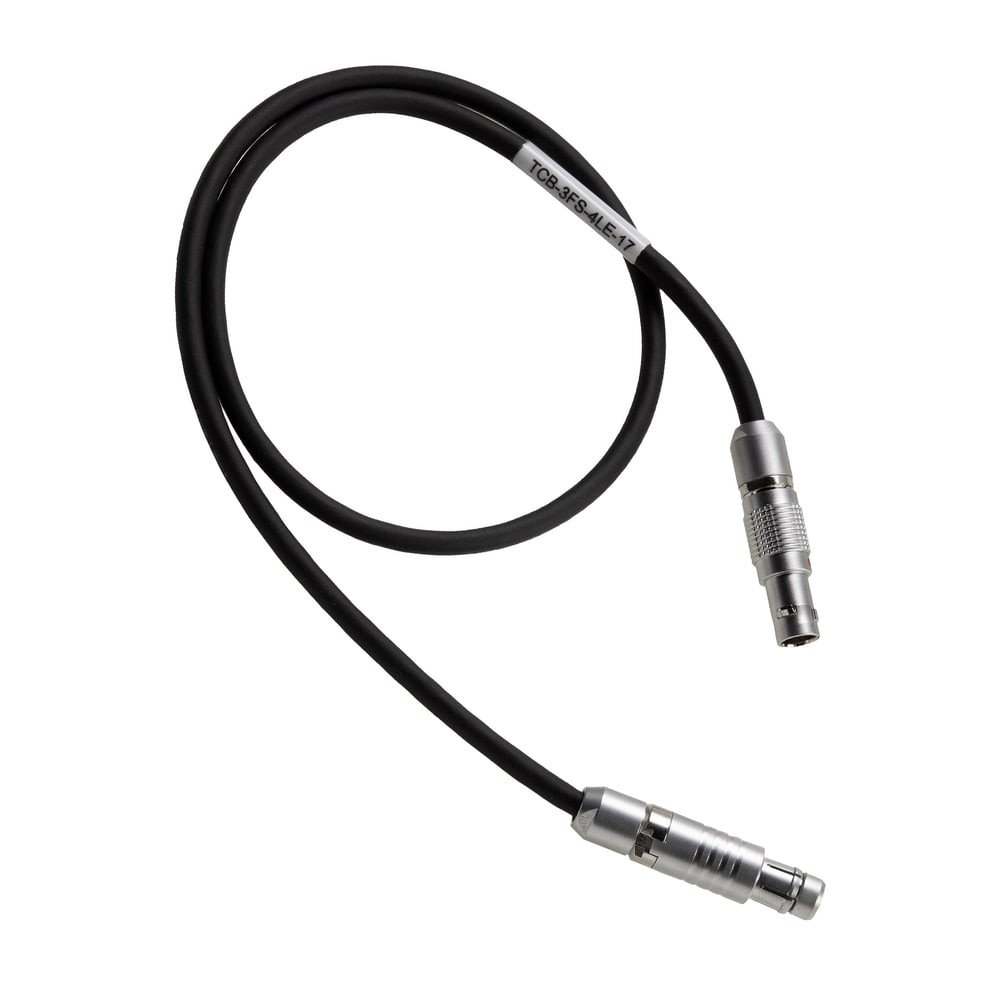

Tilta TCB-3FS-4LE-17 je 55,56 cm dolg napajalni kabel z vtičem 3-pinski Fischer na enem in vtičem 4-pinski Lemo na drugem koncu. Priključi se v napajalna vrata 3-pinski Fischer na rigu ali kameri in pripelje tok do dodatka z vhodom 4-pinski Lemo. Dodatek tako deluje iz glavne baterije kamere brez lastne baterije, sestav pa ostane majhen.

Tilta TCB-3FS-4LE-17 povezuje napajalna vrata 3-pinski Fischer z dodatkom na 4-pinski Lemo. Tok prihaja iz istega vira, ki napaja kamero — na rigu ni druge baterije, menja se le ena.

3-pinski Fischer na rigu, 4-pinski Lemo na dodatku

Vtič 3-pinski Fischer se priključi v napajalni izhod na kameri, baterijski plošči ali napajalnem modulu kletke, vtič 4-pinski Lemo v vhod dodatka. Oba priključka držita z zaklepom push-pull, zato se kabel ne iztrga niti ob potegu. Kabel napetosti ne spreminja, le prenaša jo naprej: dodatek mora biti narejen za napetost, ki jo dajejo vrata 3-pinski Fischer, zato se pred priključitvijo preveri pri obeh napravah.

55,56 cm ravnega kabla

Dolžina 55,56 cm seže od vrat na kameri do dodatka na roki, zgornjem ročaju ali na baterijski plošči zadaj. Kabel je raven, z bakrenimi vodniki, gumijastim plaščem in priključki iz aluminijeve zlitine; odvečno dolžino zadrži trak z ježkom. Barva je črna.

Sorodni izdelki iste serije: TCB-2LE-3FS-17 (2-pinski Lemo – 3-pinski Fischer) za dodatke z 2-pinskim Lemo in TCB-2LE-4LE-17 (2-pinski Lemo – 4-pinski Lemo).

Kabli Tilta

Serija kablov Tilta TCB povezuje kamero, baterijo in dodatke na rigu: napajanje s plošče V-Mount ali Gold Mount prek P-Tap, 2-pinskega Lemo, 3-pinskega Fischer ali koaksialnega priključka DC, USB-C PD za monitorje in ročaje, 7-pinski krmilni kabli za sistem Nucleus ter HDMI ali BNC za sliko. Dolžine so izbrane glede na rig — kratke za kletko, daljše do rok in baterij; ta kabel je eden od njih.
