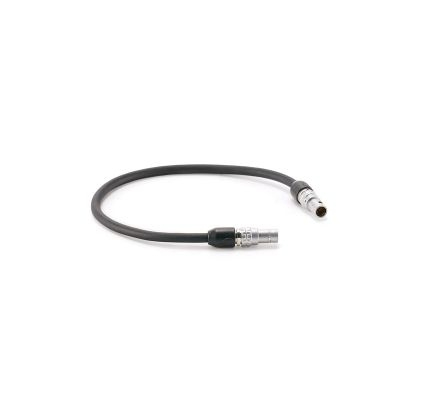

Tilta Nucleus-M II 7-Pin to 7-Pin Connection Cable (30cm)

Tilta WLC-T06-7P-30 je povezovalni kabel 7pin–7pin dolžine 30 cm za sistem Nucleus-M II. Poveže dva motorja v verigo — napajanje in podatki gredo iz prvega motorja v drugega po enem kablu, zato se napaja samo prvi motor. Z istim kablom se motor priključi tudi neposredno na ročaj. Prilega se motorjem in ročajem Nucleus-M II ter Nucleus-M prve generacije. Dolžina 50 cm ima oznako WLC-T06-7P-50.

Povezovalni kabel 7pin–7pin (30 cm) je povezava med dvema motorjema Nucleus-M II na enem rigu. En motor dobi napajanje po kablu P-Tap – 7pin ali 3pin – 7pin, ta kabel pa nato prenese napajanje in podatke v drugi motor — brez dodatnega vira in brez dodatne napeljave po palicah.

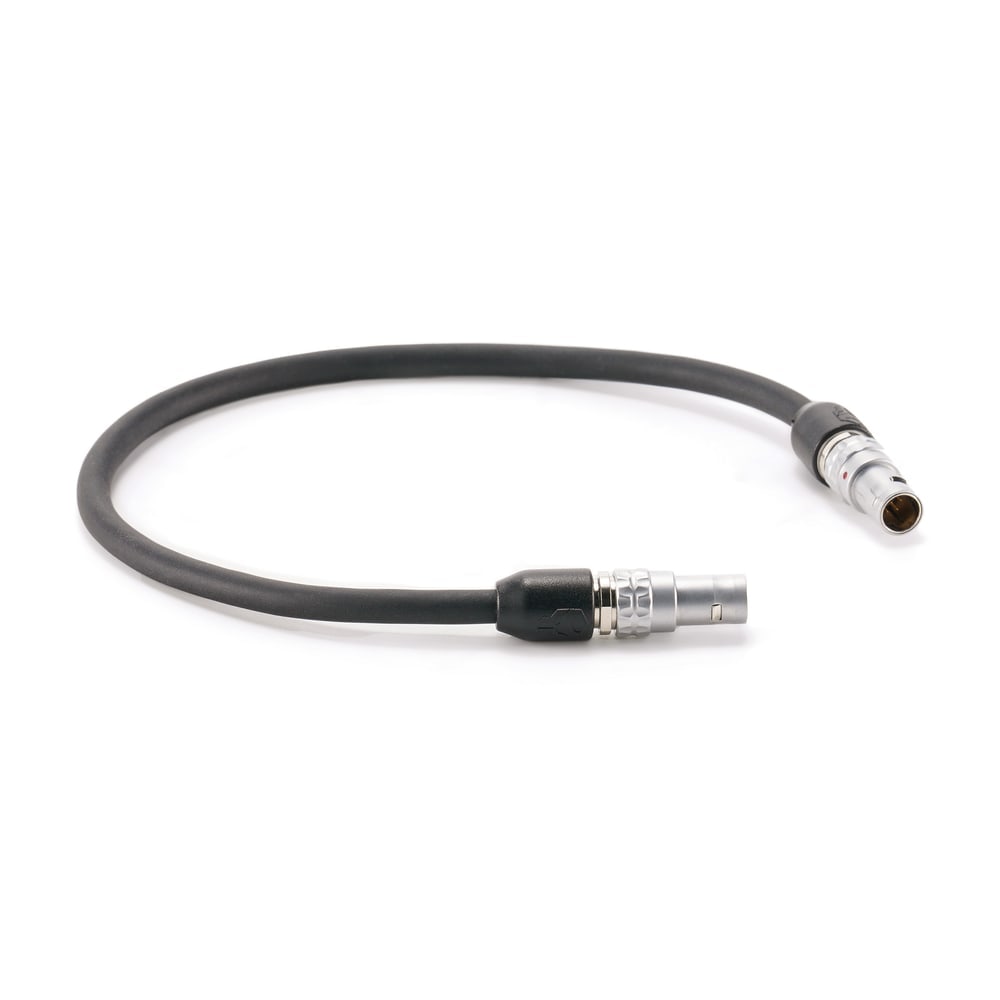

Veriženje motorjev

Motor Nucleus-M II ima dva priključka 7pin, ki prevajata napajanje noter in ven. Kabel 7pin–7pin poveže dva motorja zaporedno: prvi se napaja iz P-Tap (kabel WLC-T06-P7P-70) ali iz 3pin, drugi jemlje napajanje in podatke iz prvega. Kabel deluje tudi med ročajem in motorjem — ročaj tedaj motor napaja iz svoje baterije NP-F550, le z nižjo napetostjo, torej z manjšim navorom in krajšo avtonomijo. Dolžina 30 cm je za dva motorja drug ob drugem na istem objektivu.

Sistem Tilta Nucleus-M II

Nucleus-M II je brezžično upravljanje objektiva: motorji na palicah 15/19 mm vrtijo ostrenje, zaslonko in zoom, ročna enota FIZ ali ročaj s kolesom jih upravljata na daljavo, napajanje in podatki pa tečejo po 7-pinskih kablih. Deli serije WLC-T06 se kombinirajo — zobniki motorja, kabli, držala, moduli ročaja in kovček spadajo k istemu sistemu, tudi ta del.
