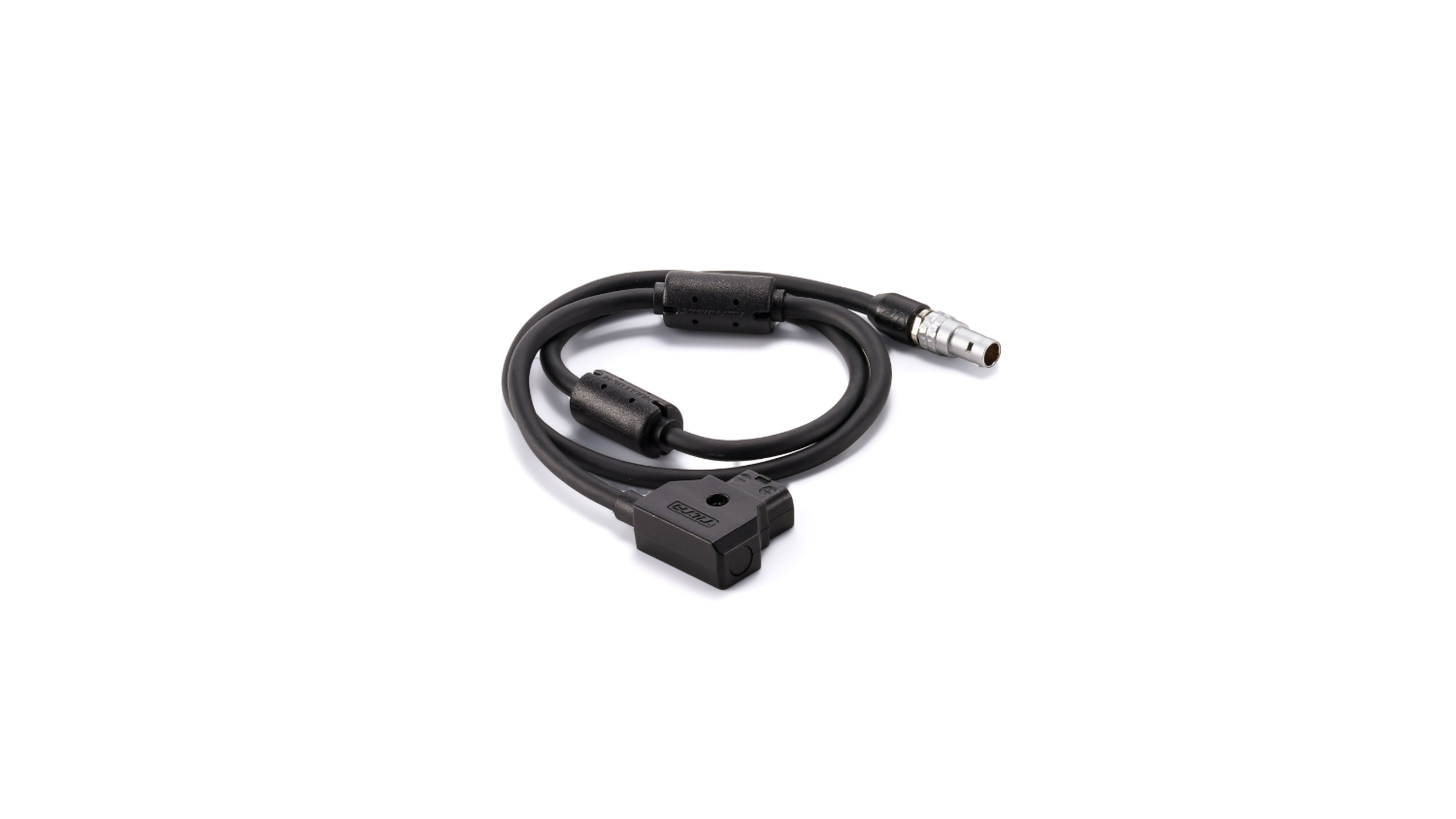

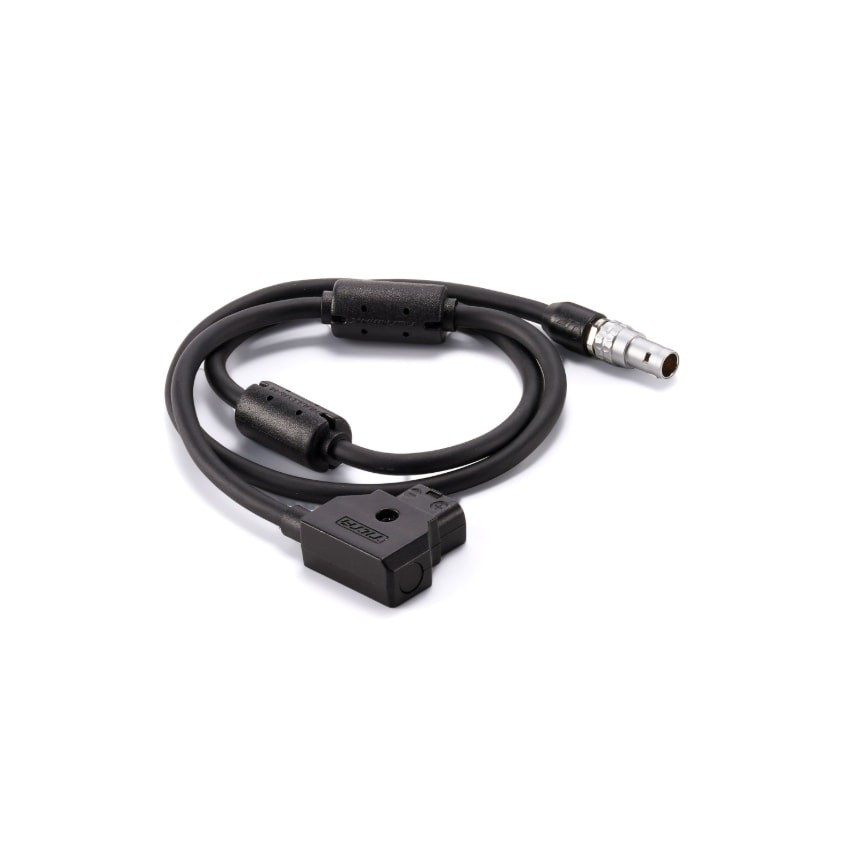

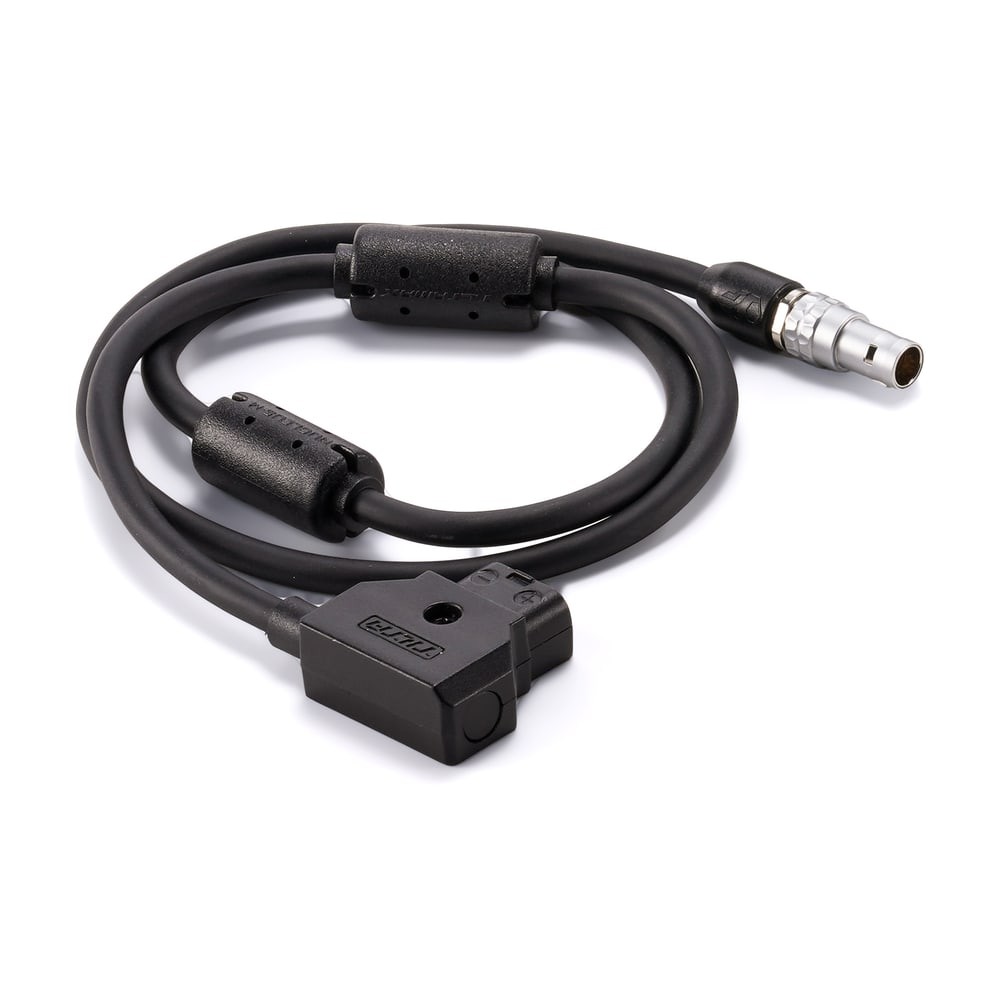

Tilta Nucleus-M II P-Tap to 7-Pin Power Cable (70cm)

Tilta WLC-T06-P7P-70 je napajalni kabel P-Tap – 7pin dolžine 70 cm za sistem Nucleus-M II. Priključi se na izhod P-Tap baterije ali baterijske plošče in napaja motor ali ročaj Nucleus-M; nadaljnji motorji se nato verižijo s kabli 7pin–7pin. Priključek 7pin je zavarovan proti nenamernemu izvleku. Prilega se motorjem in ročajem Nucleus-M II ter Nucleus-M prve generacije.

Napajalni kabel P-Tap – 7pin (70 cm) je prvi člen napajanja motorjev na rigu: iz vrat P-Tap baterije V-Mount ali Gold Mount pripelje tok v en motor Nucleus-M II, ta pa ga prek svojega drugega priključka 7pin pošlje naprej. Motorji tako ne potrebujejo lastnih baterij niti dodatnega razdelilnika.

Iz P-Tap v prvi motor

P-Tap (D-Tap) je na profesionalnih baterijah in baterijskih ploščah standard, zato kabel napaja motorje iz iste baterije, ki napaja kamero. Priključi se na en motor; ostali motorji jemljejo napajanje in podatke iz njega prek kablov 7pin–7pin (WLC-T06-7P-30 in 7P-50). Z istim kablom se iz P-Tap lahko napaja tudi ročaj. Priključek 7pin ima varovalo proti nenamernemu razklopu, zato poteg za kabel na rigu spoja ne razklene. Dolžina 70 cm seže od baterijske plošče na hrbtu kamere do motorja na sprednjih palicah tudi pri daljših objektivih.

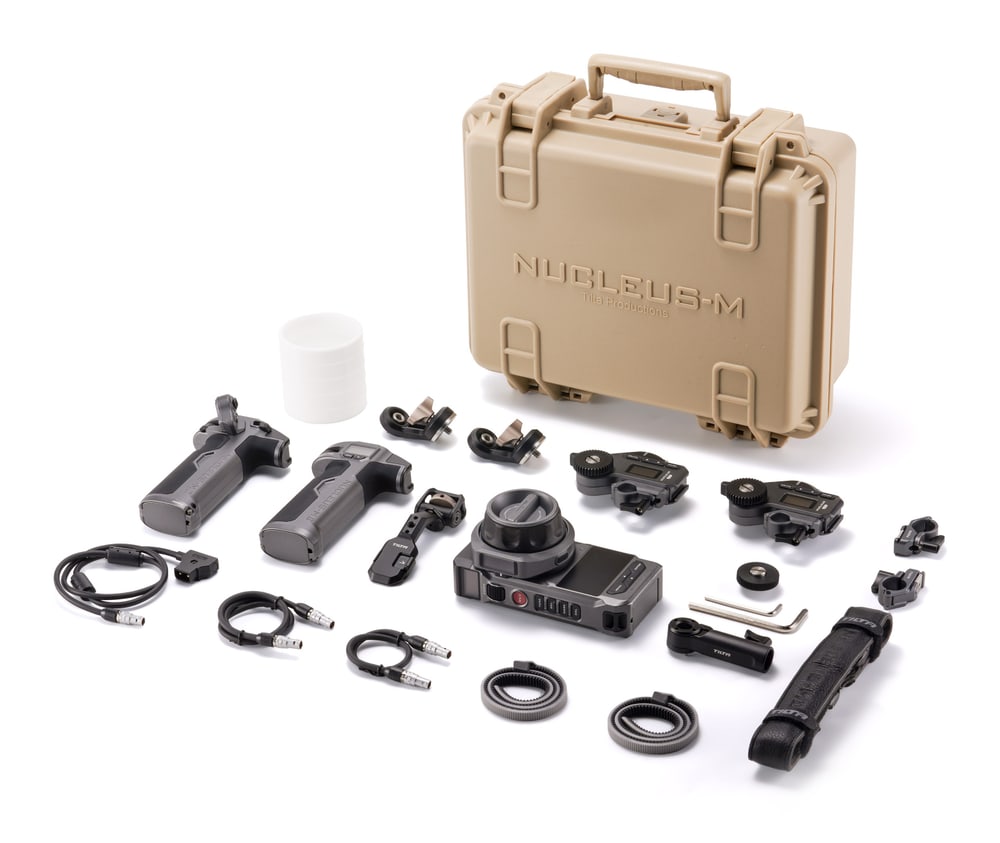

Sistem Tilta Nucleus-M II

Nucleus-M II je brezžično upravljanje objektiva: motorji na palicah 15/19 mm vrtijo ostrenje, zaslonko in zoom, ročna enota FIZ ali ročaj s kolesom jih upravljata na daljavo, napajanje in podatki pa tečejo po 7-pinskih kablih. Deli serije WLC-T06 se kombinirajo — zobniki motorja, kabli, držala, moduli ročaja in kovček spadajo k istemu sistemu, tudi ta del.
