Tilta Komplet motorjev Nucleus-M I

Tilta Nucleus-M Motor Kit I je dodatni motor za brezžično upravljanje objektiva Nucleus-M s povezovalnim kablom 7pin–7pin (55 cm). Komplet razširi za še en kanal — ostrenje, zaslonko ali zoom — in se z držalom motorja vpne na palice 15 ali 19 mm. Napaja se verižno z naslednjega motorja Nucleus-M ali s kabla P-Tap, upravlja ga ročna enota FIZ ali ročaja Nucleus-M.

Tilta Nucleus-M Motor Kit I je osnovni gradnik sistema Nucleus-M: en motor z zobnikom motorja 0,8 MOD in držalom za palico, zraven pa povezovalni kabel 7pin–7pin. Doda se k obstoječemu kompletu, ko potrebujete drugi ali tretji kanal — ostrenje, zaslonko in zoom ločeno.

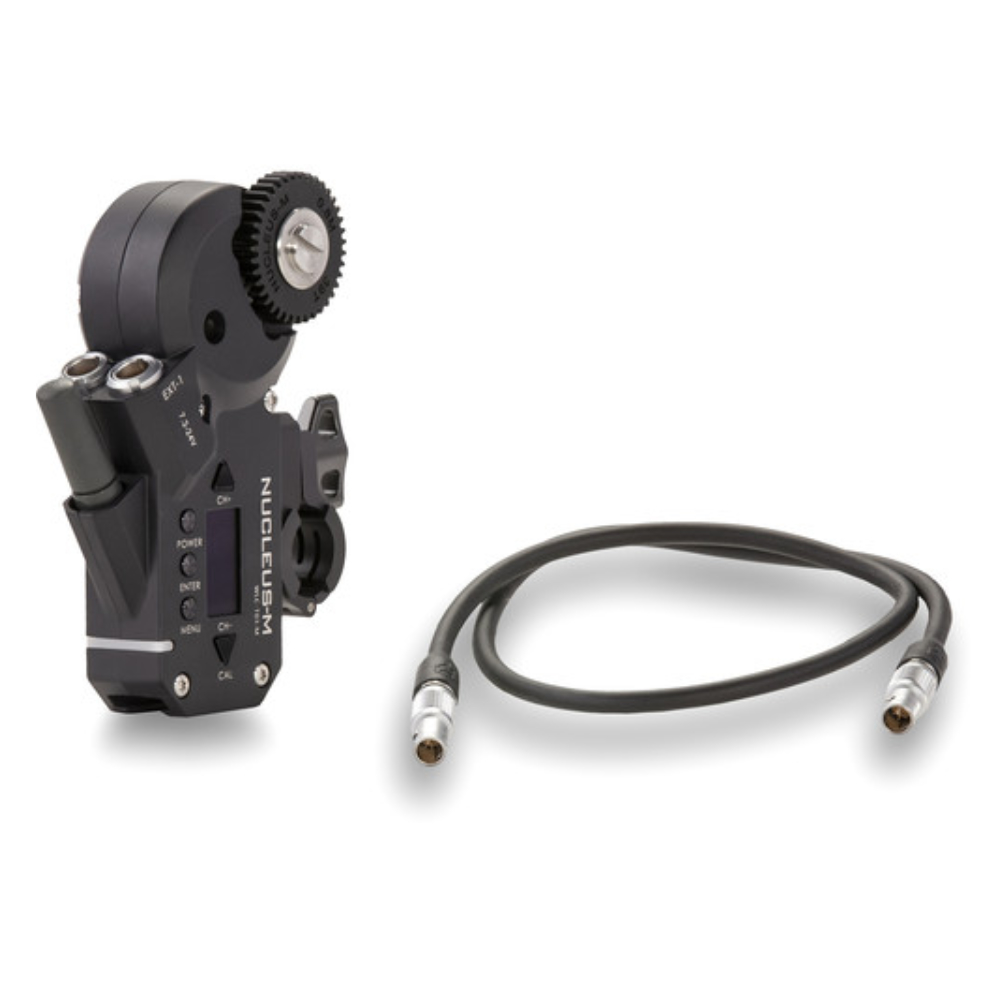

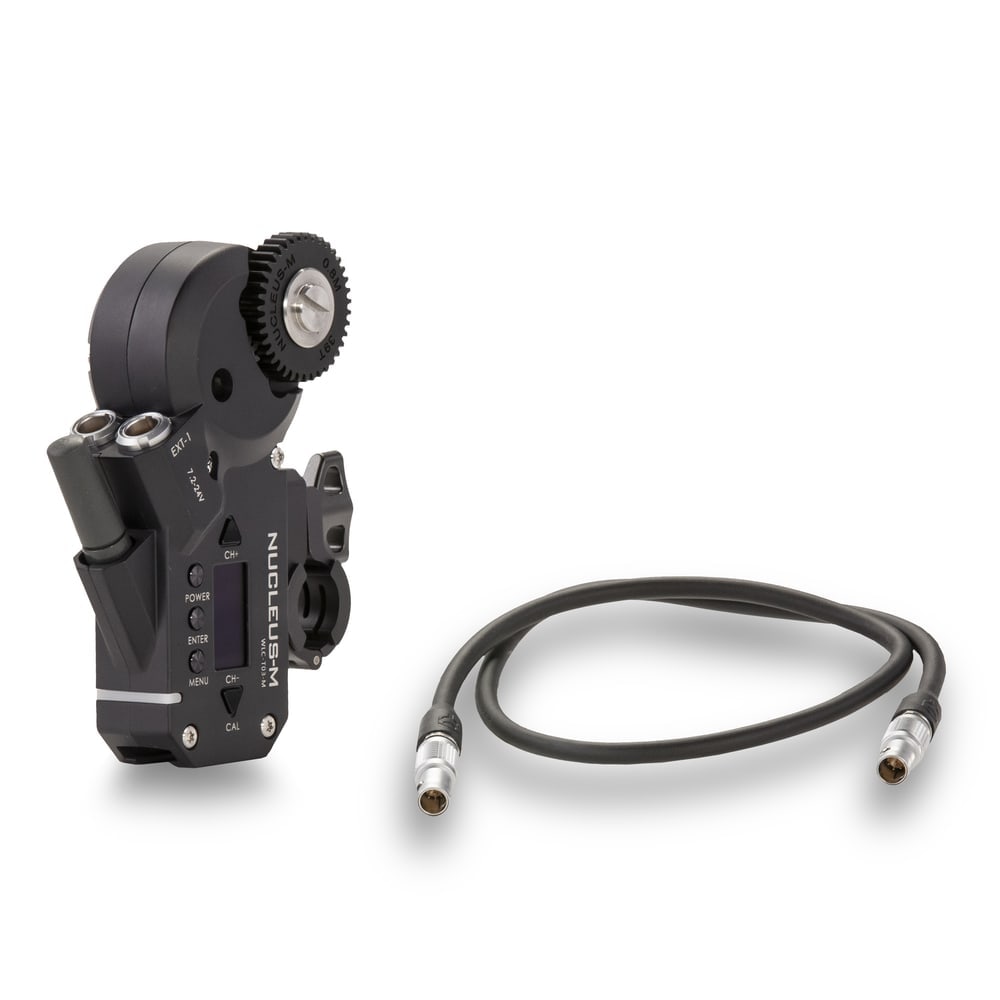

Motor in kabel v enem kompletu

V paketu sta motor Nucleus-M in 55 cm dolg povezovalni kabel 7pin–7pin. Kabel prenaša napajanje in komunikacijo: prvi motor v verigi dobi tok iz napajalnega kabla P-Tap – 7pin, naslednji motorji se verižijo prav s tem kablom in ne potrebujejo dodatnega vira.

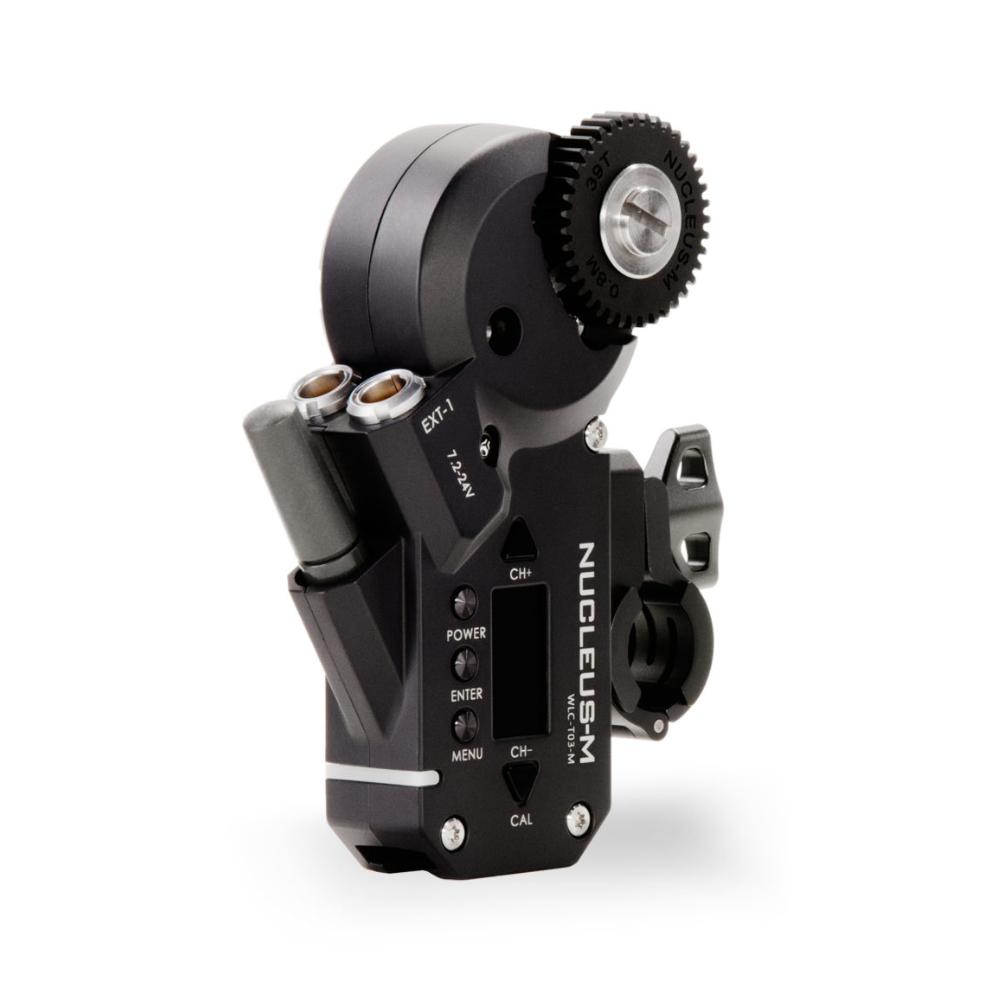

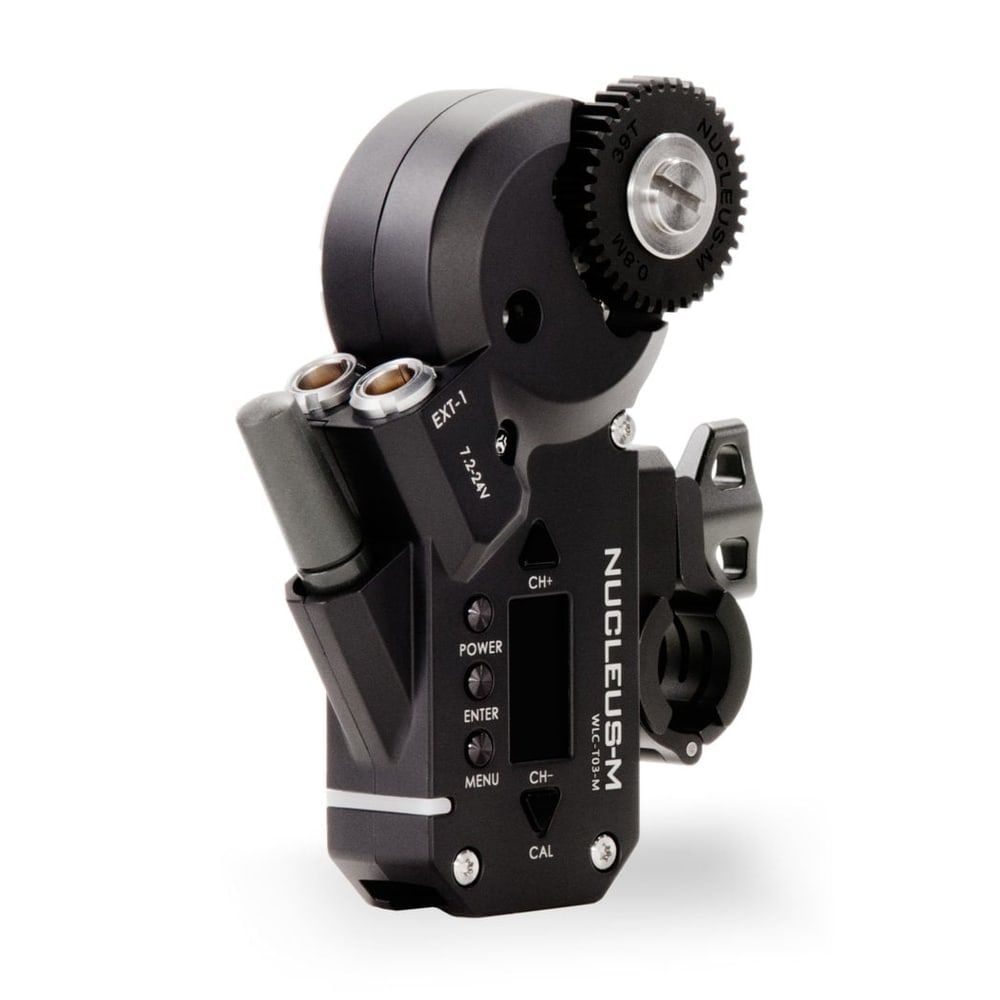

Zobnik motorja 0,8 MOD in dva priključka 7pin

Motor ima tovarniško zobnik motorja 0,8 MOD, ki zagrabi zobate obroče filmskih objektivov; za druge razdelke so na voljo zamenljivi zobniki 0,4 do 0,7 MOD. Dva priključka 7pin služita veriženju, v prosti priključek pa se priklopi kabel run/stop, s katerim ročna enota FIZ ali ročaja sprožita snemanje kamere. Umerjanje končnih leg je samodejno, pri objektivih brez omejilnikov ročno.

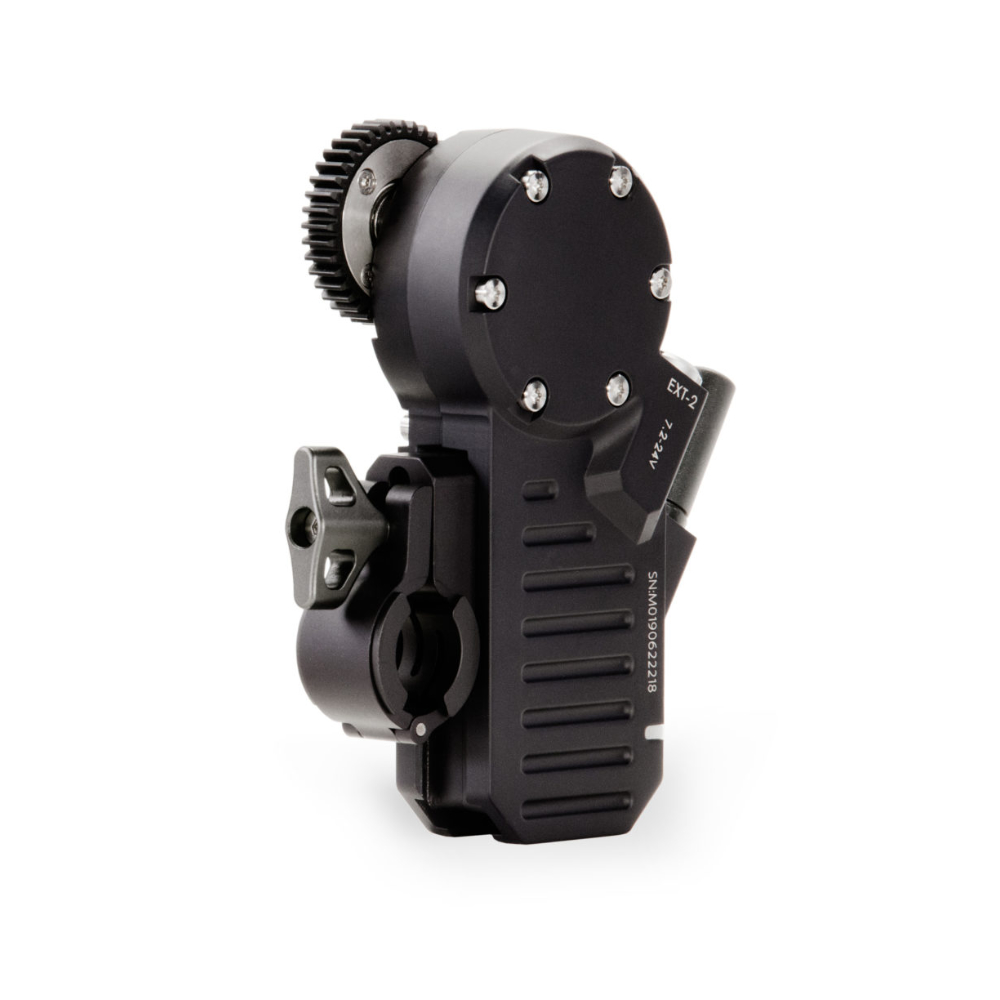

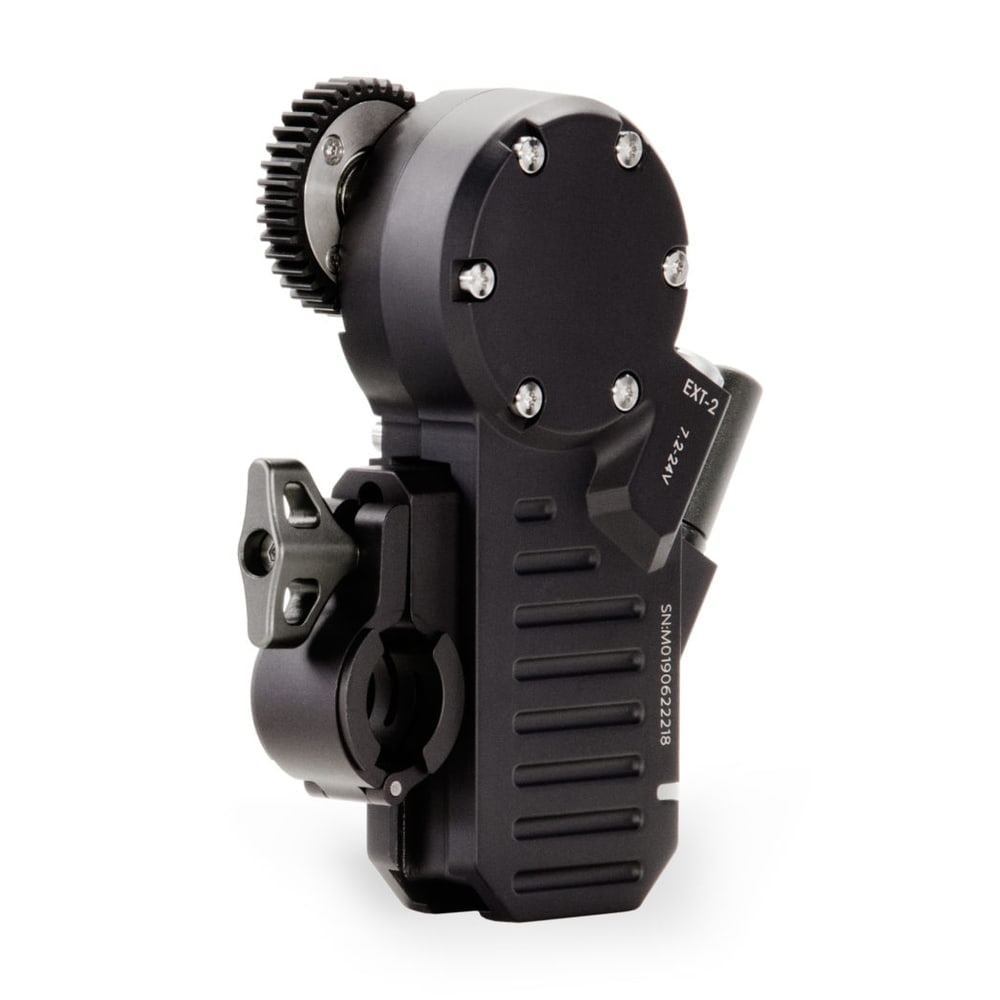

Držalo za palice 15 in 19 mm

Držalo motorja za palico se privije z vijakom z ročico in drži motor na palicah 15 mm in 19 mm — motor se enako zanesljivo prilega lahkemu rigu kot studijski postavitvi. Ohišje motorja je iz aluminijeve zlitine in nerjavnega jekla v sivi izvedbi Tilta Gray, ki se ujema z drugimi deli Nucleus-M. Motor upravlja ročna enota FIZ ali ročaja Nucleus-M; zaradi združljivosti za nazaj ga vodi tudi ročna enota FIZ Nucleus-M II.

Sistem Tilta Nucleus-M

Nucleus-M (serija WLC-T03) je brezžično upravljanje objektiva: motorji na palicah 15/19 mm vrtijo ostrenje, zaslonko in zoom, ročna enota FIZ ali ročaji s kolesom jih upravljajo na daljavo, napajanje pa teče po 7-pinskih kablih — s plošče P-Tap ali verižno z motorja na motor. Deli serije WLC-T03 se kombinirajo: zobniki motorja, kabli, adapterji ročajev, most in kovček spadajo k istemu sistemu, tudi ta del.
