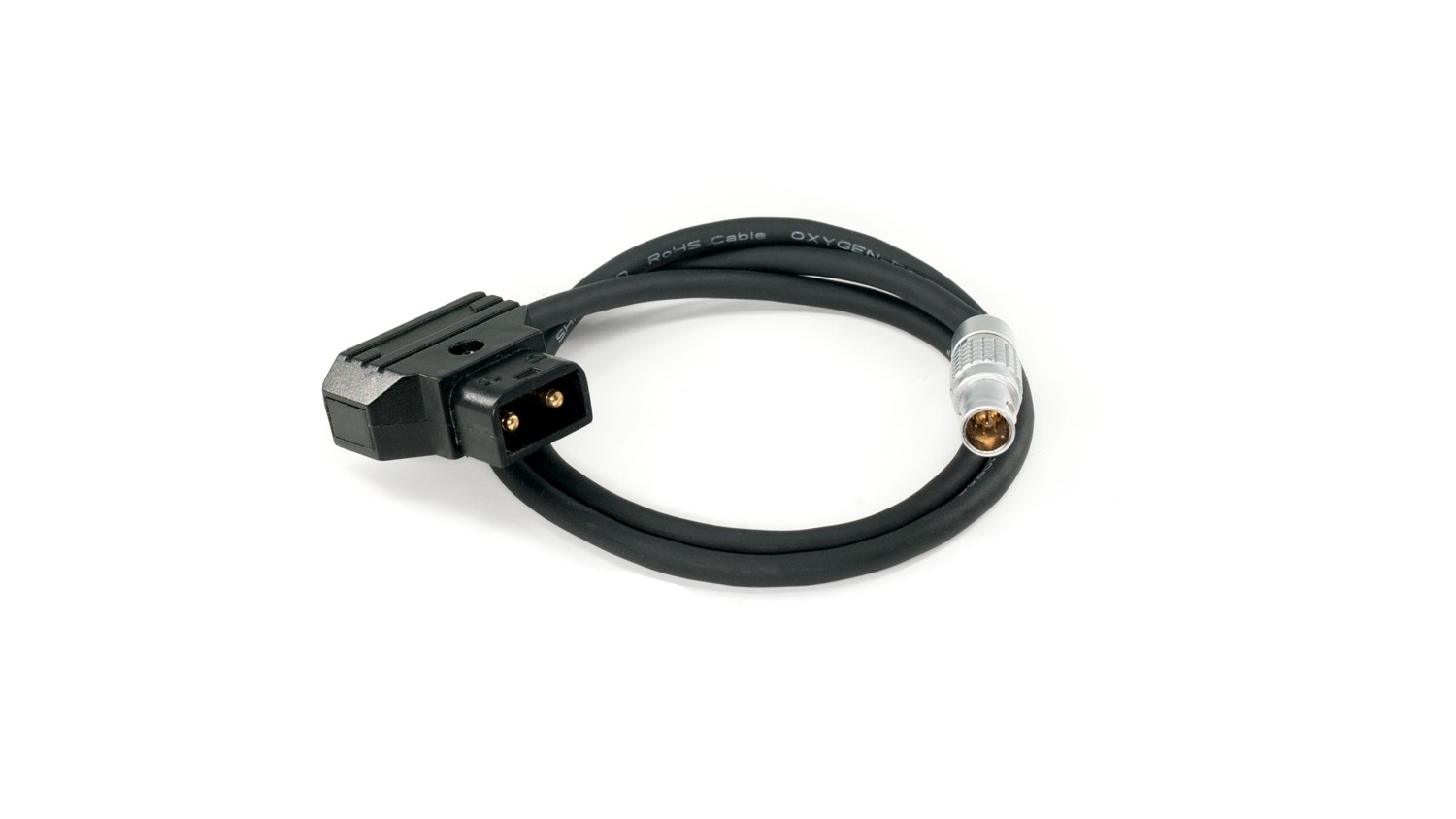

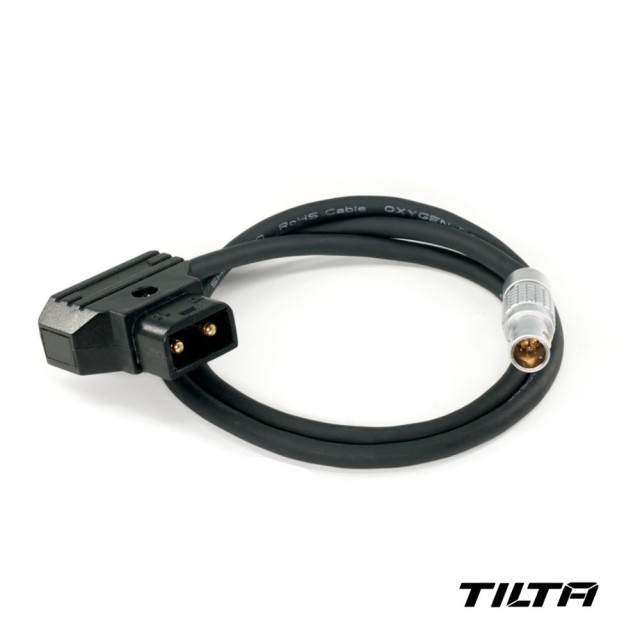

Tilta Nucleus-M P-TAP to 7-Pin Motor Power Cable

Napajalni kabel Tilta P-Tap – 7pin napaja motorje brezžičnega upravljanja objektiva Nucleus-M iz izhoda P-Tap (D-Tap) na bateriji ali baterijski plošči. Priključi se v en motor, od njega pa tok po povezovalnih kablih 7pin–7pin teče naprej do drugih motorjev v verigi. Dolžina 76,8 cm zadošča od plošče V-Mount zadaj na kameri do motorja na palicah pod objektivom.

Napajalni kabel P-Tap – 7pin je prvi člen napajanja sistema Nucleus-M: en konec sedi v vtičnici P-Tap na bateriji ali baterijski plošči, drugi v priključku 7pin na motorju. Brez njega motorji ne tečejo — vsaka veriga motorjev potrebuje natanko en tak dovod.

Iz vtičnice P-Tap v prvi motor

Kabel se priključi v izhod P-Tap, kakršnega imajo baterijske plošče V-Mount in Gold Mount ter večina razdelilnikov napajanja na rigu, moški vtič 7pin na drugem koncu pa zagrabi priključek motorja Nucleus-M. Motor tako dobiva tok neposredno iz kamerine baterije in ne potrebuje lastnega vira. Nadaljnji motorji se priključijo verižno — povezovalni kabel 7pin–7pin vodi iz prostega priključka prvega motorja v naslednjega in enako do tretjega. Dolžina 76,8 cm računa s potjo od baterijske plošče za kamero naprej do palic.

Izvedba

Vodnik ima bakrene žile v gumijastem plašču, priključka sta iz plastike ABS in aluminijeve zlitine; ves kabel je črn in se ujema z drugimi deli Nucleus-M. Kabel spada k sistemu Nucleus-M prve generacije; za Nucleus-M II je namenjen napajalni kabel WLC-T06-P7P-70.

Sistem Tilta Nucleus-M

Nucleus-M (serija WLC-T03) je brezžično upravljanje objektiva: motorji na palicah 15/19 mm vrtijo ostrenje, zaslonko in zoom, ročna enota FIZ ali ročaji s kolesom jih upravljajo na daljavo, napajanje pa teče po 7-pinskih kablih — s plošče P-Tap ali verižno z motorja na motor. Deli serije WLC-T03 se kombinirajo: zobniki motorja, kabli, adapterji ročajev, most in kovček spadajo k istemu sistemu, tudi ta del.
