Tilta Nucleus-M 7-pinski priključni kabel med motorji

Povezovalni kabel Tilta 7pin–7pin (55 cm) veriži dva motorja brezžičnega upravljanja objektiva Nucleus-M: iz prostega priključka 7pin prvega motorja vodi napajanje in komunikacijo v drugega. Prvi motor v verigi mora napajati kabel P-Tap – 7pin ali 3pin – 7pin, nadaljnje motorje pa je dovolj povezati s tem kablom. Izdeluje se v dveh dolžinah, 18 in 55 cm; to je izvedba 55 cm.

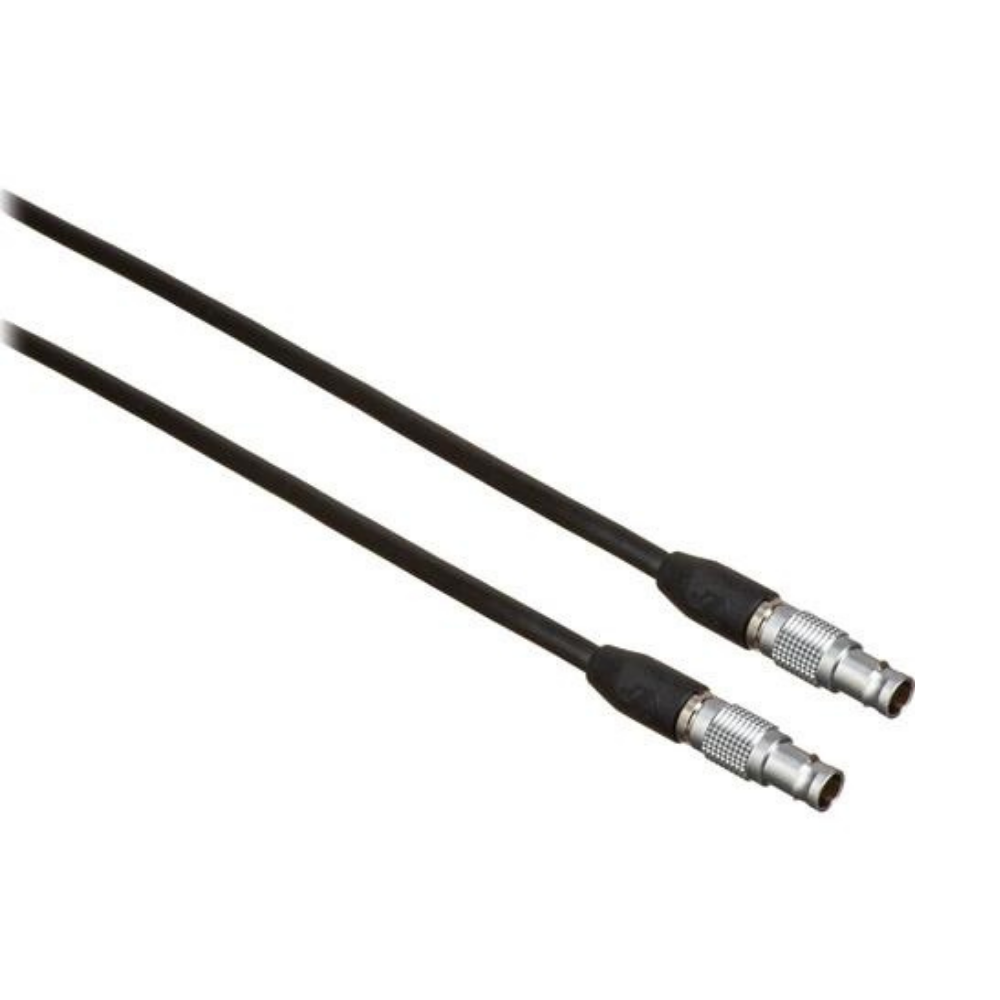

Povezovalni kabel 7pin–7pin je člen, s katerim sistem Nucleus-M raste: vsak nadaljnji motor za ostrenje, zaslonko ali zoom se s tem kablom priključi na prejšnjega in ne potrebuje lastnega vira. Izvedba 55 cm ima dva ravna priključka 7pin (moška) in črn gumijast plašč.

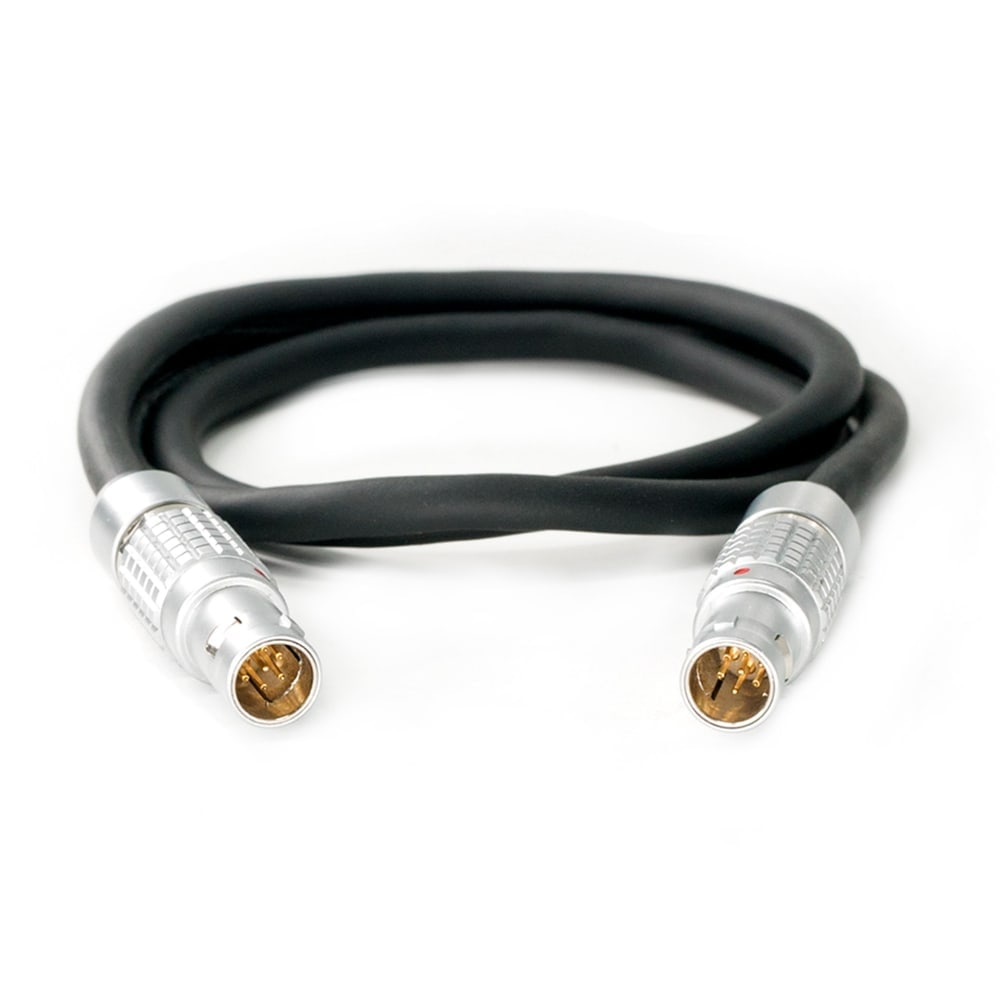

Napajanje in podatki z motorja na motor

Kabel v obe smeri prenaša napajanje in komunikacijo, zato drugi motor v verigi dobi tok in ukaze ročne enote FIZ ali ročajev, ne da bi do njega vodil dodaten dovod. Priključi se v prosti priključek 7pin prvega motorja in v poljuben priključek drugega; tretji motor se priključi enako. Veriga se vedno začne z napajalnim kablom P-Tap – 7pin ali 3pin – 7pin — ta povezovalni kabel tok le predaja naprej. Kabel se izdeluje v dveh dolžinah: 18 cm za motorje tesno skupaj in 55 cm za večji razmik na palicah — to je izvedba 55 cm.

Izvedba

Oba priključka sta ravna moška 7pin, vodnik ima bakrene žile v gumijastem plašču in aluminijasta ohišja priključkov; kabel je v celoti črn. Spada k motorjem Nucleus-M prve generacije; Nucleus-M II ima lastna povezovalna kabla WLC-T06-7P-30 in WLC-T06-7P-50.

Sistem Tilta Nucleus-M

Nucleus-M (serija WLC-T03) je brezžično upravljanje objektiva: motorji na palicah 15/19 mm vrtijo ostrenje, zaslonko in zoom, ročna enota FIZ ali ročaji s kolesom jih upravljajo na daljavo, napajanje pa teče po 7-pinskih kablih — s plošče P-Tap ali verižno z motorja na motor. Deli serije WLC-T03 se kombinirajo: zobniki motorja, kabli, adapterji ročajev, most in kovček spadajo k istemu sistemu, tudi ta del.
