Tilta 8V DC Male to 7-pin Nucleus-M Motor Power Cable

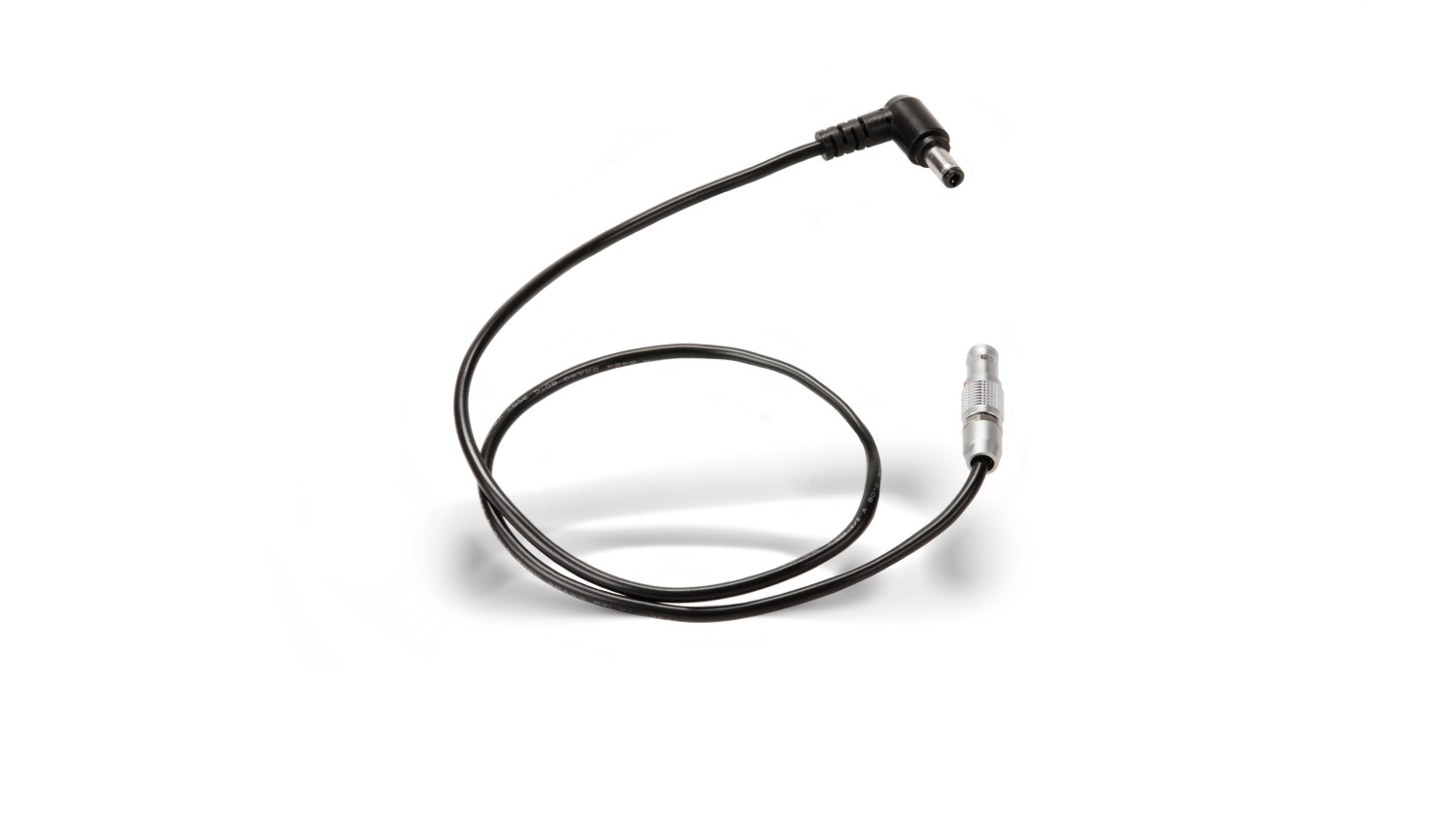

Tilta TCB-7LE-DCM21 je napajalni kabel DC 5,5/2,1 mm (8 V) → 7-pinski Lemo za motorje Nucleus-M. Priključi se na izhod 8 V DC 5,5/2,1 mm na rigu in na 7-pinski napajalni priključek motorja; nadaljnji motorji se nato napajajo verižno s kabli Nucleus-M 7-pinski → 7-pinski. Vtič DC je kotni, barva črna.

Tilta TCB-7LE-DCM21 je alternativa napajanju motorjev Nucleus-M iz P-Tap: kjer rig ponuja izhod 8 V DC s koaksialno vtičnico 5,5/2,1 mm, zadošča ta kabel in motorji delujejo brez lastnega vira. En kabel v prvi motor, ostali se povežejo s 7-pinskimi kabli.

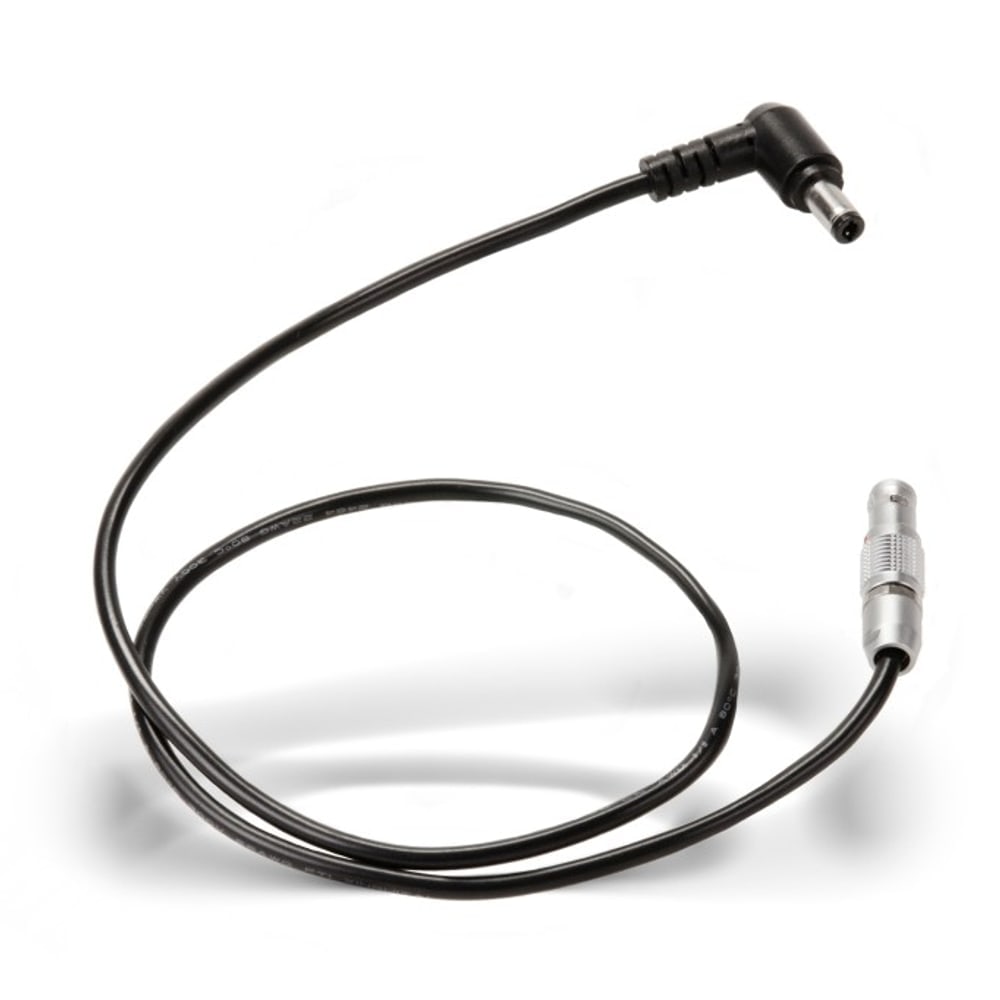

DC 5,5/2,1 mm (8 V) → 7-pinski motor Nucleus-M

Kotni vtič DC 5,5/2,1 mm se vstavi v izhod 8 V DC vira na rigu — v baterijsko ploščo ali napajalni modul s tem izhodom. Drugi konec je vtič 7-pinski Lemo za napajalni priključek motorja Nucleus-M; v njem se zaskoči in se ob potegu za kabel ne izvleče. Kabel napetosti ne spreminja; 8 V s tega izhoda leži znotraj območja 7,2–24 V, s katerim delujejo motorji Nucleus-M. Kadar je na rigu le P-Tap, se namesto njega uporabi kabel Nucleus-M P-Tap → 7-pinski.

Veriženje motorjev

Napaja se le prvi motor: z njegovega drugega 7-pinskega priključka vodi kabel Nucleus-M 7-pinski → 7-pinski do naslednjega motorja in ta enako naprej. Trije motorji tako visijo na enem viru in na rigu je en sam dovod iz baterije.

Kotni vtič DC drži kabel vzdolž vira in ne štrli, ravni 7-pinski priključek sedi v motorju brez pregiba kabla takoj za priključkom.

Kabli Tilta

Serija kablov Tilta TCB povezuje kamero, baterijo in dodatke na rigu: napajanje s plošče V-Mount ali Gold Mount prek P-Tap, 2-pinskega Lemo, 3-pinskega Fischer ali koaksialnega priključka DC, USB-C PD za monitorje in ročaje, 7-pinski krmilni kabli za sistem Nucleus ter HDMI ali BNC za sliko. Dolžine so izbrane glede na rig — kratke za kletko, daljše do rok in baterij; ta kabel je eden od njih.
