ATEM 4 M/E Constellation IP

ATEM 4 M/E Constellation IP je napreden preklopnik za produkcijo v živo z zmogljivo zasnovo, ki v celoti podpira standard SMPTE-2110 in uporablja visokohitrostne 100G-Ethernetne povezave.

ATEM Constellation IP sta dva nova modela mešalnikov za produkcijo v živo, ki v celoti podpirata standard SMPTE-2110. Ti novi modeli ohranjajo zmogljive funkcije obstoječih mešalnikov ATEM Constellation SDI, zato so uporabnikom znani in omogočajo nemoten prehod med sistemi SMPTE-2110 in SDI, če sta oba prisotna v vaši opremi.

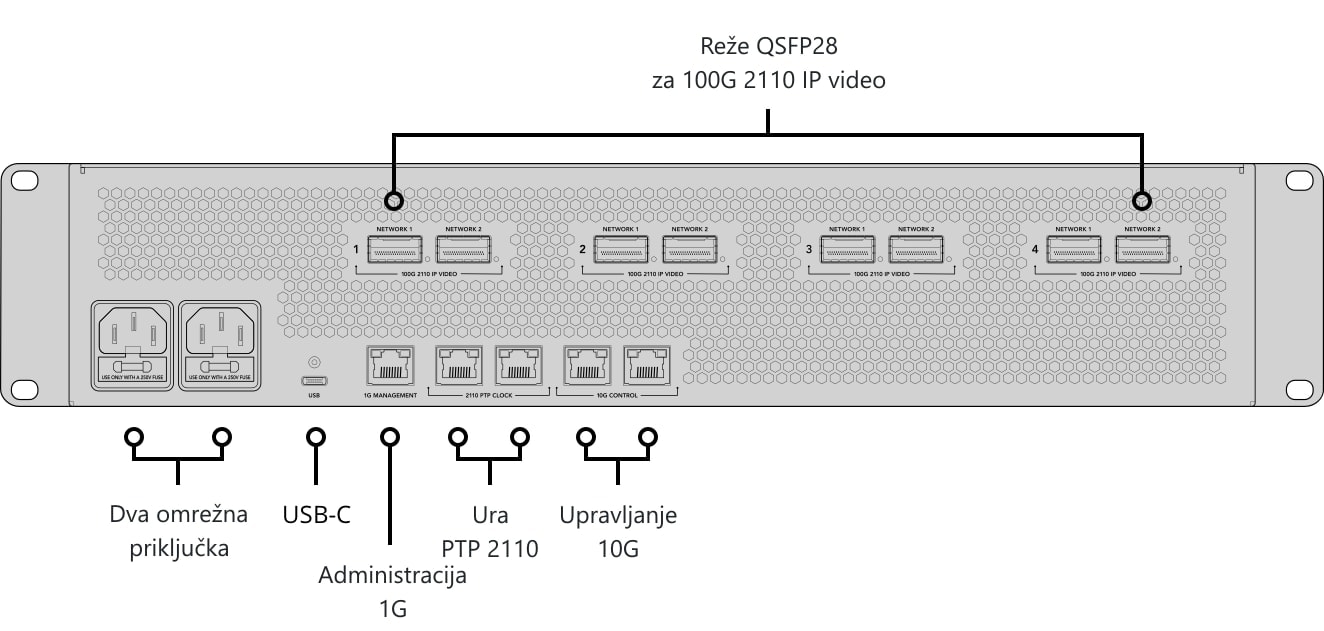

Zasnovani so za vrhunske televizijske in žive produkcije, njihova konstrukcija pa vključuje hlajenje od spredaj nazaj, obsežno redundanto, podporo SMPTE-2022-7 na vseh 100G video vratih, redundantno PTP časovno povezavo, 2× 10G Ethernet za krmilna vrata in redundantne napajalne vire AC.

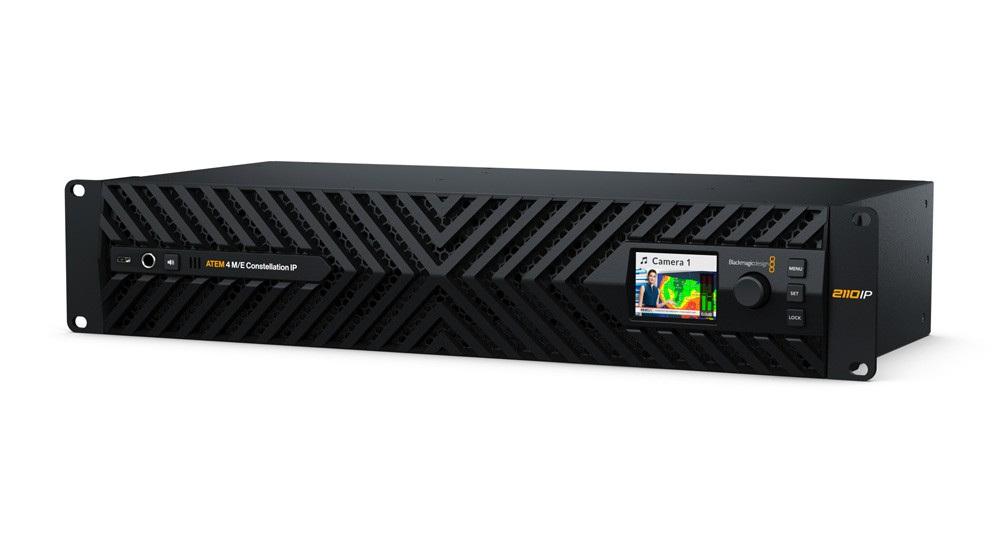

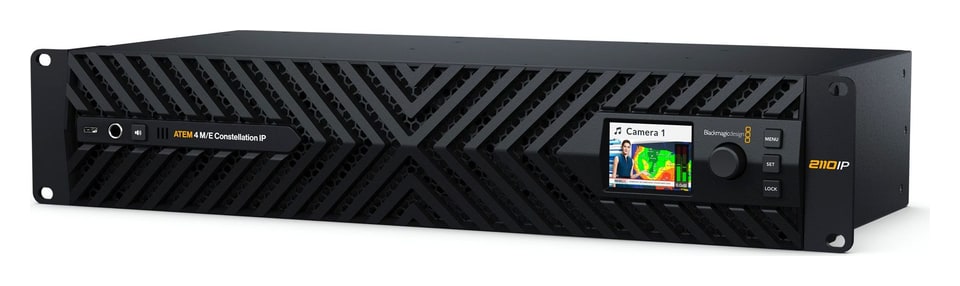

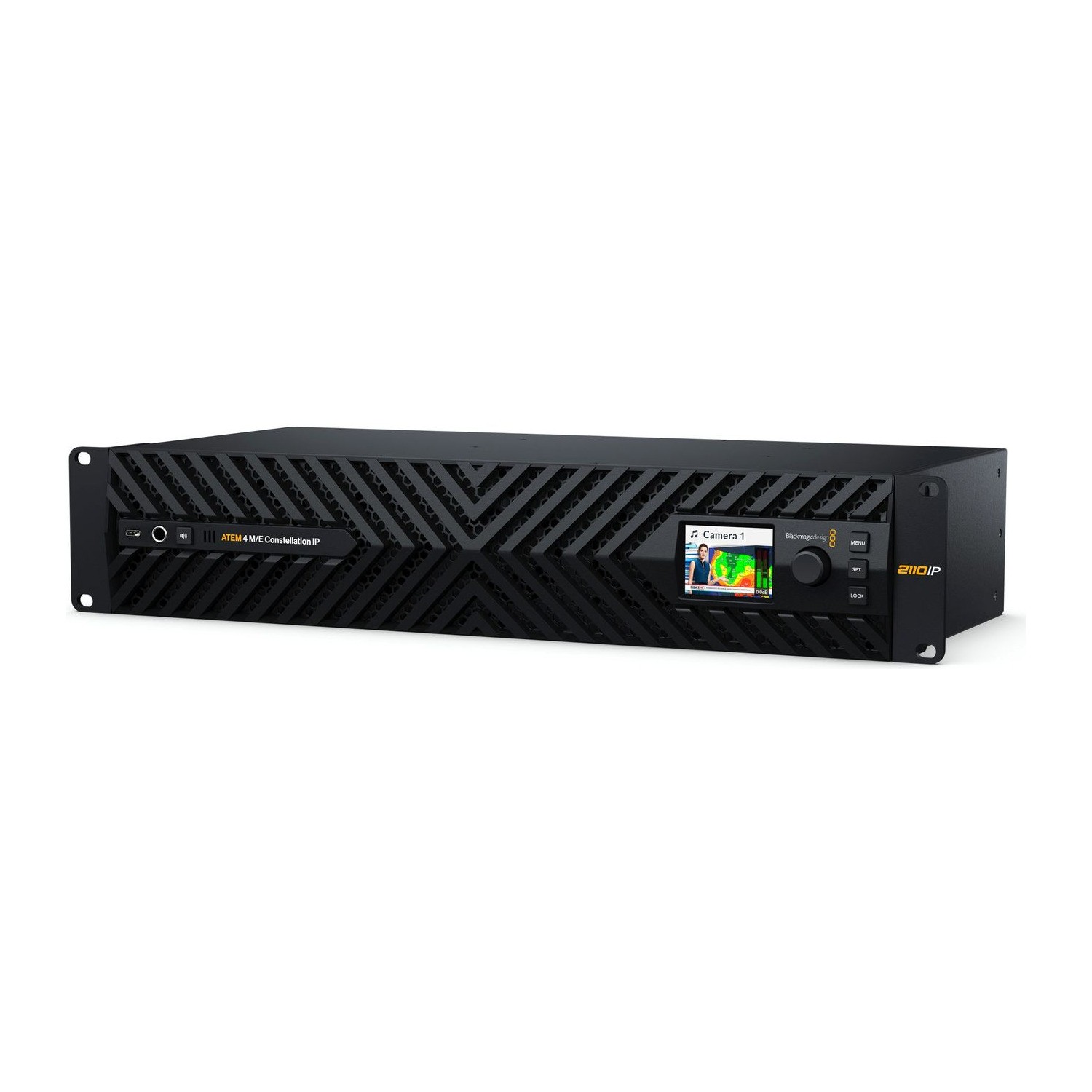

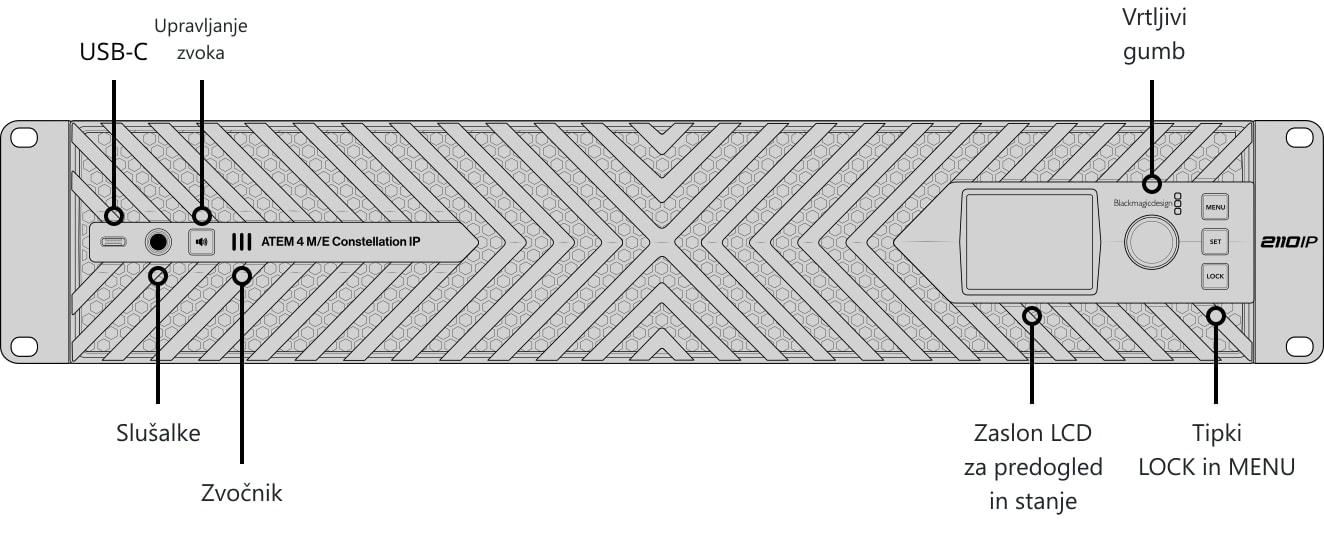

ATEM 4 M/E Constellation IP ima bistveno drugačen dizajn, saj je namenjen vrhunskim oddajnim operacijam. Nova konstrukcija uporablja hlajenje od spredaj proti zadaj s 4 zelo tihimi ventilatorji. Vsa priključna mesta imajo popolno redundanto s SMPTE-2022-7 na vseh video vratih, poleg tega pa še dodatno redundanto na krmilnih in PTP Ethernet vratih. Vgrajeni LCD-zaslon prikazuje vse standardne informacije o stanju ATEM Constellation in omogoča dostop do nastavitev. Sprednja plošča vsebuje tudi izhod za slušalke in vgrajen zvočnik za lokalno spremljanje programa.

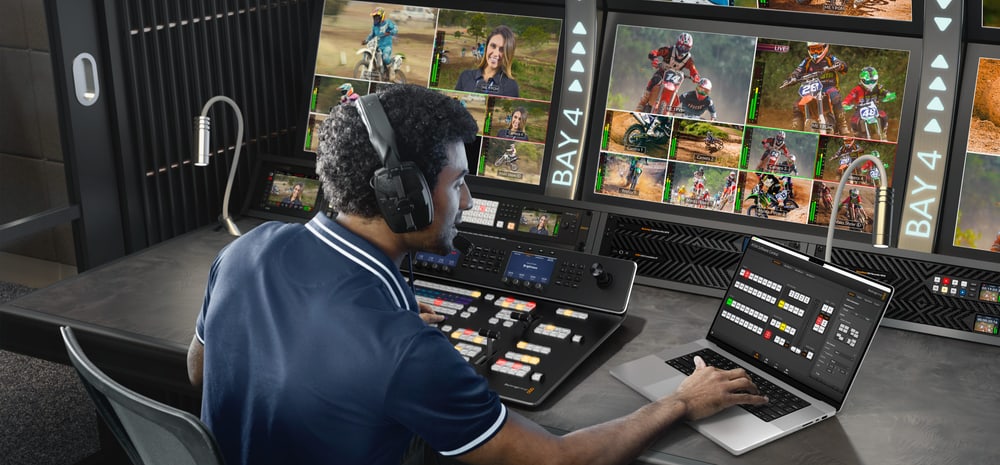

Standardni model 4 M/E ima 32 vhodov s standardno pretvorbo SMPTE-2022-7 prek 4 sklopov dvojnih redundantnih 100G Ethernet priključkov. Poleg tega ponuja 24 izhodov SMPTE-2110, 16 ATEM Advanced Keyerjev, 4 multiview predoglede in 2 SuperSource, skupaj torej 12 DVE.

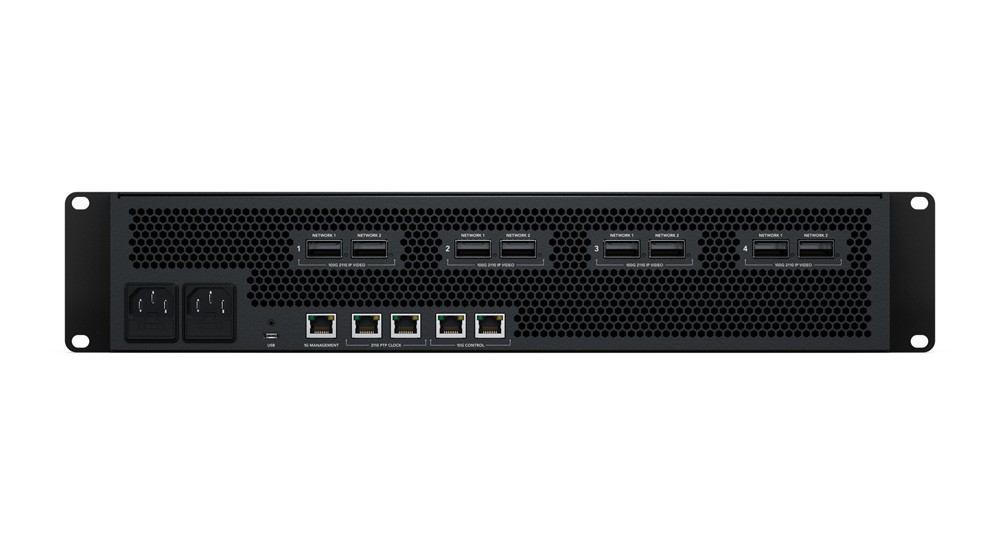

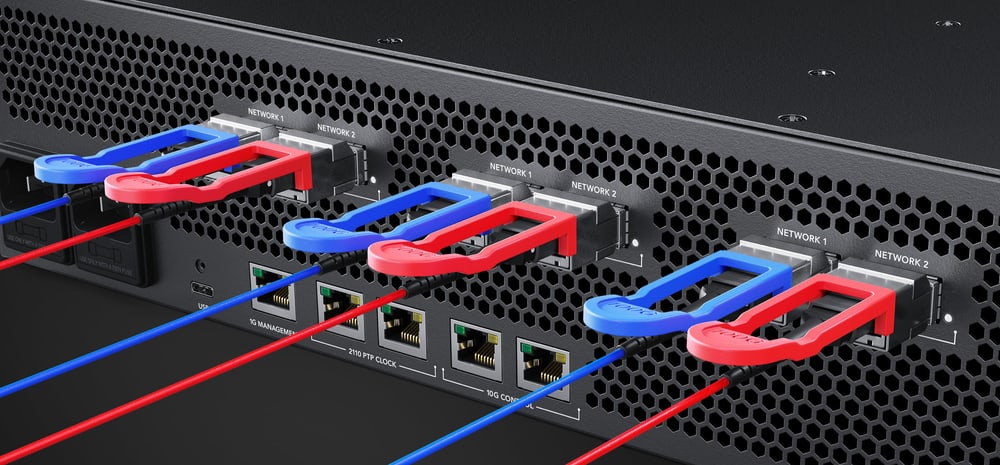

ATEM 4 M/E Constellation IP podpira več SMPTE-2110 povezav prek 100G Ethernet, pri čemer vsaka povezava podpira 8 vhodnih in 8 izhodnih video kanalov. Stikalo mapira vhod in izhod prek več 100G Ethernet povezav. Vsaka 100G Ethernet povezava ima dva ločena priključka za podporo redundance SMPTE-2110, tako da je mogoče vsak port priključiti na drug stikalo. SMPTE 2022-7 Seamless Protection Switching pošilja dve identični kopiji videa in zvoka prek dveh poti, na sprejemni strani pa primerja RTP-pakete glede na vrstni red in sestavi sliko iz prvega prispelega paketa. Preklapljanje je popolnoma nemoteno.

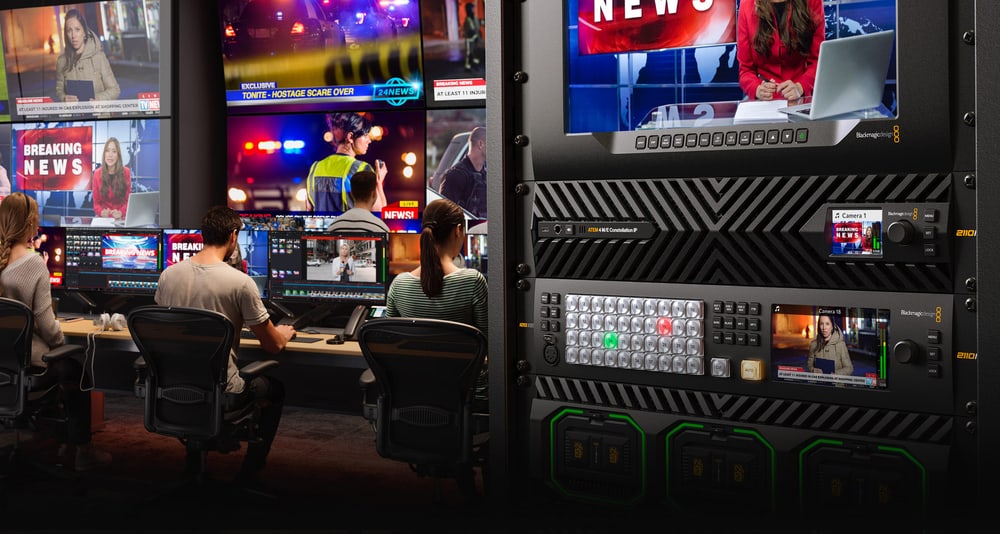

Ena od prednosti SMPTE-2110 je, da omrežni video viri uporabljajo isti standard. V praksi pa živa produkcija ni vedno preprosta in viri pogosto delujejo v različnih formatih. ATEM 4 M/E Constellation IP rešuje ta problem, saj ima vsak vhod namenski pretvornik standardov. Vsi vhodi se tako samodejno pretvorijo v standard preklopnika in je mogoče priključiti kateri koli vir.

ATEM 4 M/E Constellation IP podpira vse običajne standarde za oddajanje. Zahvaljujoč pretvorbi na vseh vhodih je mogoče hkrati delati z različnimi formati. Podpira standarde HD in Ultra HD, vključno z 720p, 1080i, 1080p in 2160p do 60p. To je ključnega pomena za delo v različnih produkcijah po vsem svetu. Talkback, tally in nadzor se lahko poleg tega pošiljajo tudi v SDI naprave, če je priključen Blackmagic SDI Expander 8x12G, ki omogoča povezavo nazaj v kamere za povratni signal programa, nadzor kamer in komunikacijo.

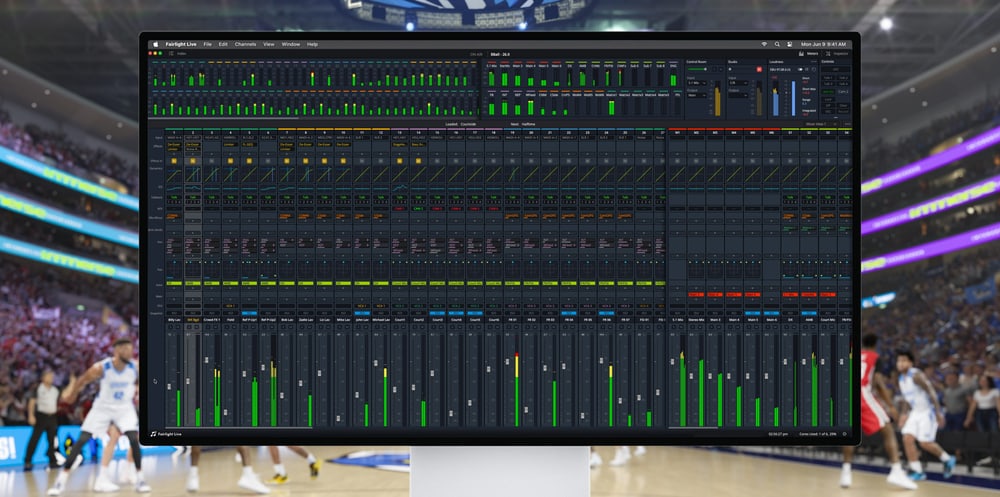

Fairlight Live je najzmogljivejši programski avdio mešalnik 2110 za oddajanje in dogodke v živo. Podpira usmerjanje zvoka v in iz ATEM preklopnikov prek USB in v nasprotju s strojnimi mešalniki nativno podpira stereo, prostorski in immersivni zvok. Ponuja podporo za vtičnike tretjih oseb, AFL/PFL Solo, talkback in napredne vhodne funkcije, kot so oddaljeni gain in dvojni vhodi. Vsebuje tudi predvajalnik cue, posnetke, notranjo matriko in druge funkcije. Za več uporabnikov ali popolno redundanco je mogoče zagnati več sistemov.

Vsi preklopniki ATEM 4 M/E Constellation imajo preprost vgrajen talkback, ki uporablja avdio kanala 15 in 16 za dvosmerno komunikacijo s kamerami Blackmagic Design. Fairlight Live pa ponuja več talkback vodov in popolno usmerjanje zvoka na ATEM 4 M/E Constellation IP, tako da je mogoče ustvariti poljubno število talkback vodov. To omogoča še naprednejšo komunikacijo, vključno s kamernimi in tehničnimi krogi, komentatorskimi vodi in ločenimi mešanicami za vsakega uporabnika. Zadošča, da usmerite talkback bus na kanala 15 in 16 katerega koli izhoda ATEM in ga pošljete v kamere ali komentatorjem.

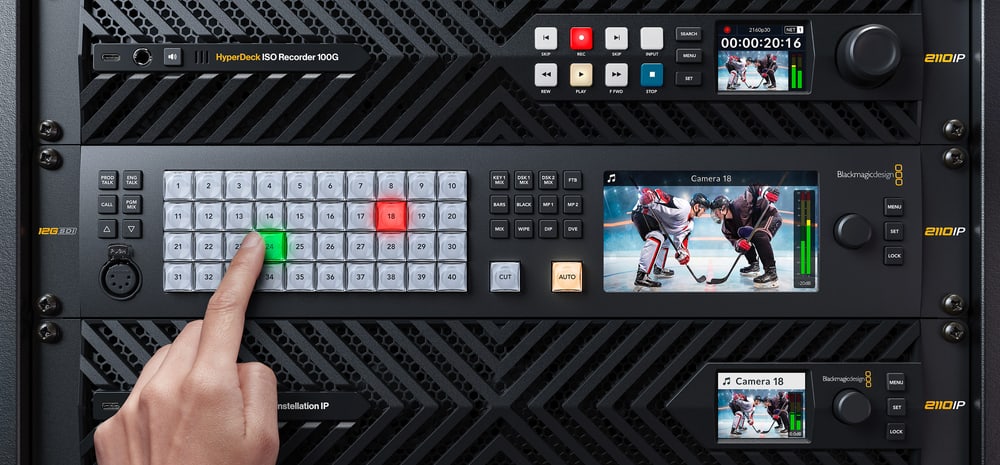

Oblika ATEM 4 M/E Constellation IP s hlajenjem od spredaj nazaj omejuje prostor za upravljalne elemente na sprednji plošči. To težavo rešuje ATEM Monitoring Panel za vgradnjo v stojalo, ki združuje upravljanje in spremljanje. Ponuja enake upravljalne elemente kot modeli SDI in deluje kot samostojni monitorni pretvornik in nadzorna plošča. Vključuje izvedbo za vgradnjo v stojalo s profesionalnimi gumbi, namenski Ethernet-priključek, redundantni 10G Ethernet SMPTE-2022-7 na 12G-SDI in HDMI-pretvornik za lokalno spremljanje ter 5-pinski talkback-vmesnik na sprednji plošči.

Ključne lastnosti:

• Zmogljiv nativni SMPTE-2110 stikalo za produkcijo v živo
• Do 64 vhodov prek 8 sklopov redundantnih 100G Ethernet povezav
• Delovanje z 12G-SDI ali SMPTE-2110 IP videom
• Redundantni 100G Ethernet za popolno združljivost s standardom SMPTE-2022-7
• Načini cut-bus ali mix učinki
• Popolna pretvorba standardov in ponovna sinhronizacija na vseh vhodih
• USB izhod kot spletna kamera za vse video aplikacije
• Podpora vseh ATEM-ovih strojne in programske opreme
• Do 4 prilagodljivih izhodov multiview
• Prehodi mix, wipe, DVE in stinger
• Do 4 DVE
• Notranji mediji za statične in gibljive grafike

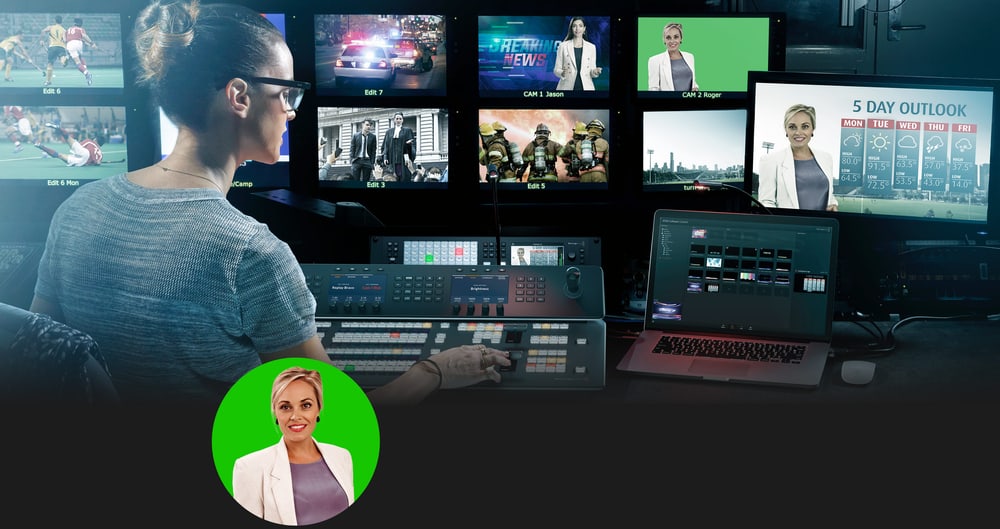

• 4 ATEM Advanced chroma key na M/E vrsto
• Do 2 SuperSource, vsak z 4 DVE
• Podpora za Fairlight Live avdio mešanje
• Profesionalni talkback, združljiv s ClearCom in RTS

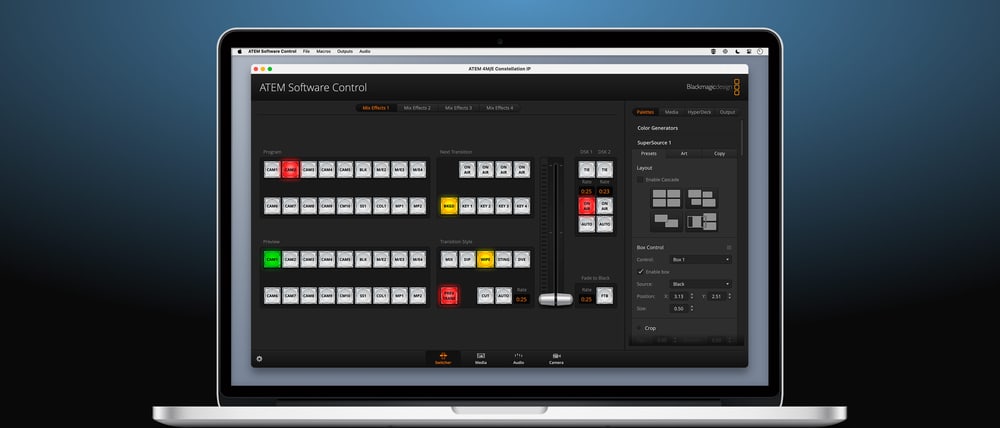

• Brezplačna programska oprema ATEM Software Control za Mac in Windows
• Združljiv z ATEM Monitoring Panelom
• Združljiv z ATEM Camera Control Panelom
• Vse funkcije so vključene brez dodatnih stroškov za uporabo
