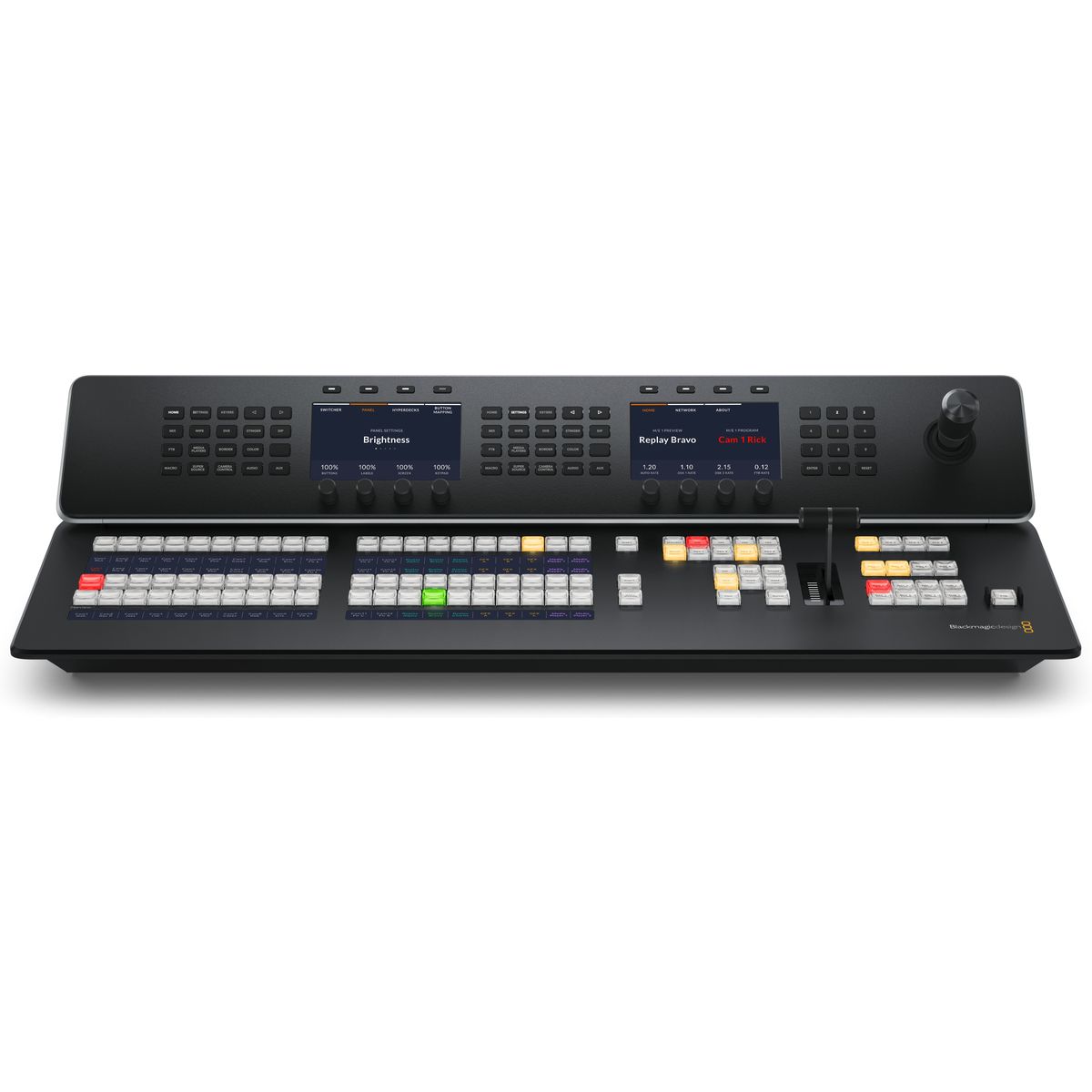

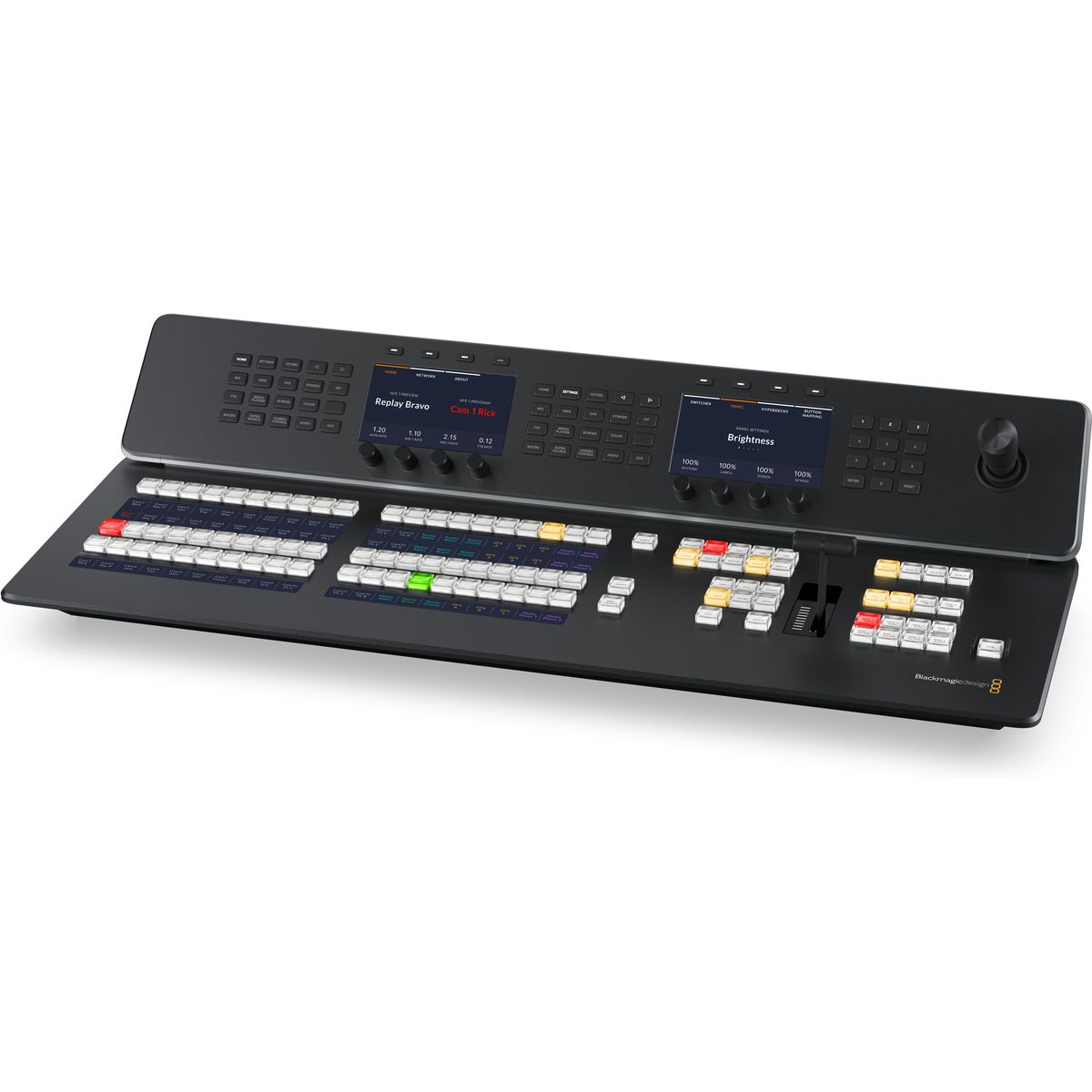

Blackmagic Design ATEM 1 M/E Advanced Panel 20

ATEM 1 M/E Advanced Panel 20 je strojna upravljalna plošča za mešalnike ATEM, ki delo iz programske opreme prenese na oddajne tipke, ročico T-bar in igralno palico. Ponuja eno vrsto M/E z 20 neposrednimi tipkami virov (s tipko Shift do 40 virov), 2 sistemska zaslona LCD s tipkovnico funkcij, triosno igralno palico za DVE, makre in povezavo prek Etherneta. Idealna je za ATEM Constellation in druge mešalnike ATEM.

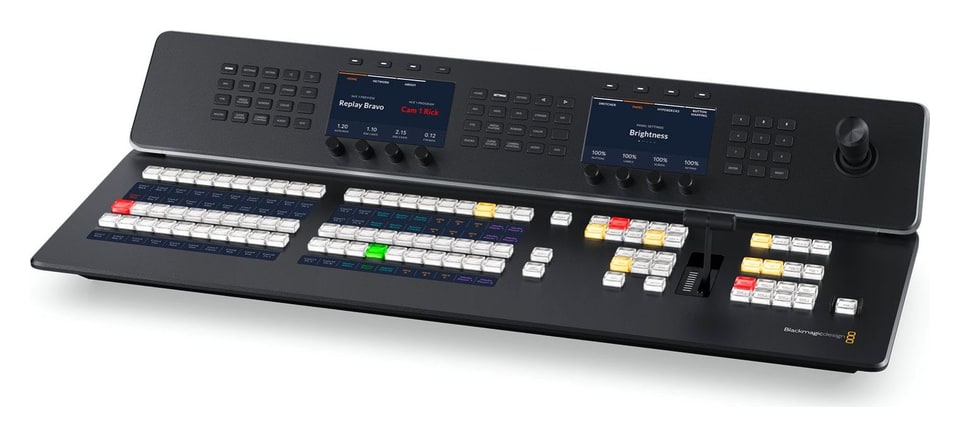

Plošča 1 M/E z 20 tipkami virov in dvema sistemskima zaslonoma LCD

ATEM 1 M/E Advanced Panel 20 mešalniku ATEM prinaša oddajni potek dela: vir pripravite na vodilu predogleda, ga preverite na izhodu ali v pogledu multiview in ga s tipko CUT, AUTO ali ročico T-bar pošljete v oddajo. Fizične tipke, vrtljivi gumbi in igralna palica naredijo vse funkcije mešalnika dostopne hkrati.

1 vrsta M/E20 tipk · Shift 402× sistemski LCDTriosna igralna palica1× T-bar4× Ethernet

Neposredno upravljanje brez iskanja po menijih

Vsaka vrsta prehoda ima svojo tipko in sistemski zaslon LCD takoj prikaže njene parametre. Plošča shrani 10 lastnih nastavitev in makre zažene z enim pritiskom, ker so shranjeni v mešalniku; vsaka vrsta tipk lahko upravlja katero koli od štirih vrst M/E večjega mešalnika.

Lastni napisi in barve

Zasloni LCD ob tipkah prikazujejo imena virov, osvetlitev tipk pa je mogoče barvno prilagoditi – operater se hitro znajde tudi v obsežni produkciji.

Dvojno napajanje

Dva notranja napajalnika 100–240 V in vgrajeno 4-vratno ethernetno stikalo – dodatna omrežna oprema ni potrebna.

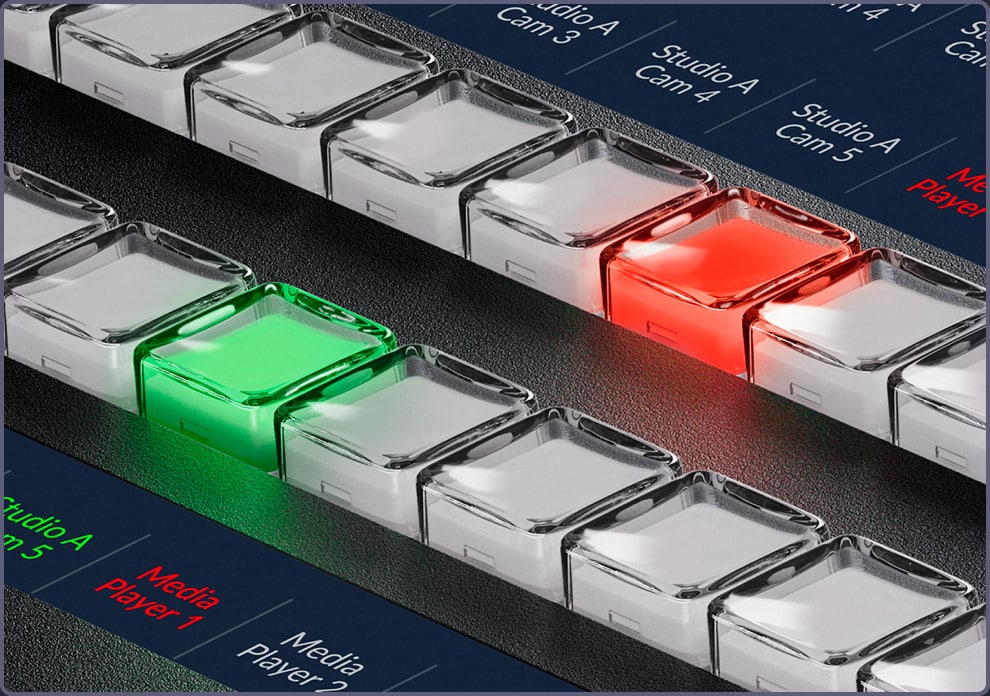

Tipke virov z napisi LCD

Vrsta M/E ima 20 neposrednih tipk virov in s tipko Shift doseže 40 virov. Vir, pripravljen na vodilu predogleda, vidite na izhodu aux ali v pogledu multiview, preden ga pošljete v oddajo; po potrebi lahko režete tudi neposredno na programskem vodilu.

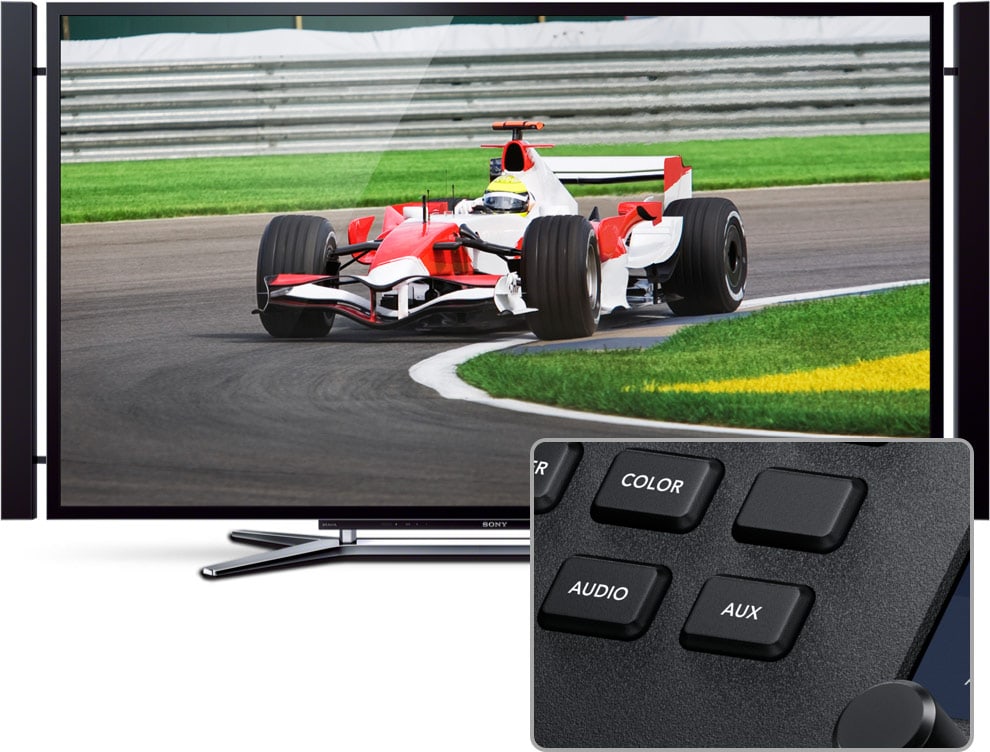

Izbirno vodilo in izhodi aux

Vrsta M/E ima svoje izbirno vodilo (select bus) za usmerjanje virov na izhode aux in v notranjo obdelavo, na primer v keyerje in DVE. Vir na izhodu zamenjate z enim pritiskom tipke – tako kot na usmerjevalniku SDI.

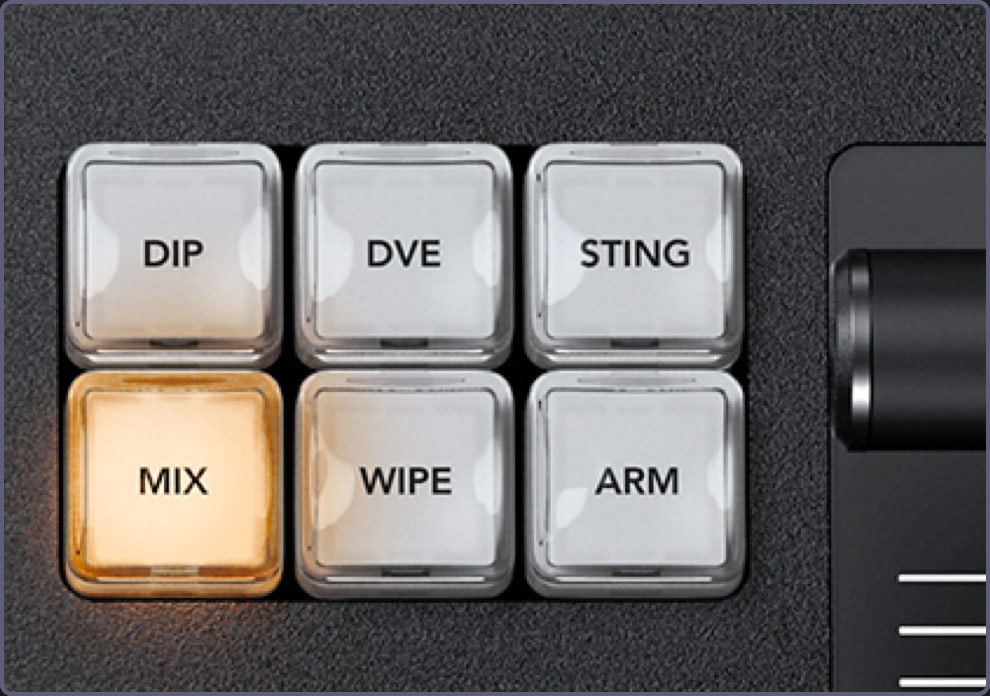

Prehodi z eno tipko

Mix, dip, wipe, DVE in stinger imajo vsak svojo tipko, sistemski zaslon LCD pa prikaže parametre izbranega prehoda. Samodejni prehod se nastavi od 1 do 250 sličic, zato je v vsej oddaji enak; s tipko za predogled prehoda (PREV TRANS) ga preizkusite na izhodu predogleda, preden gre v oddajo.

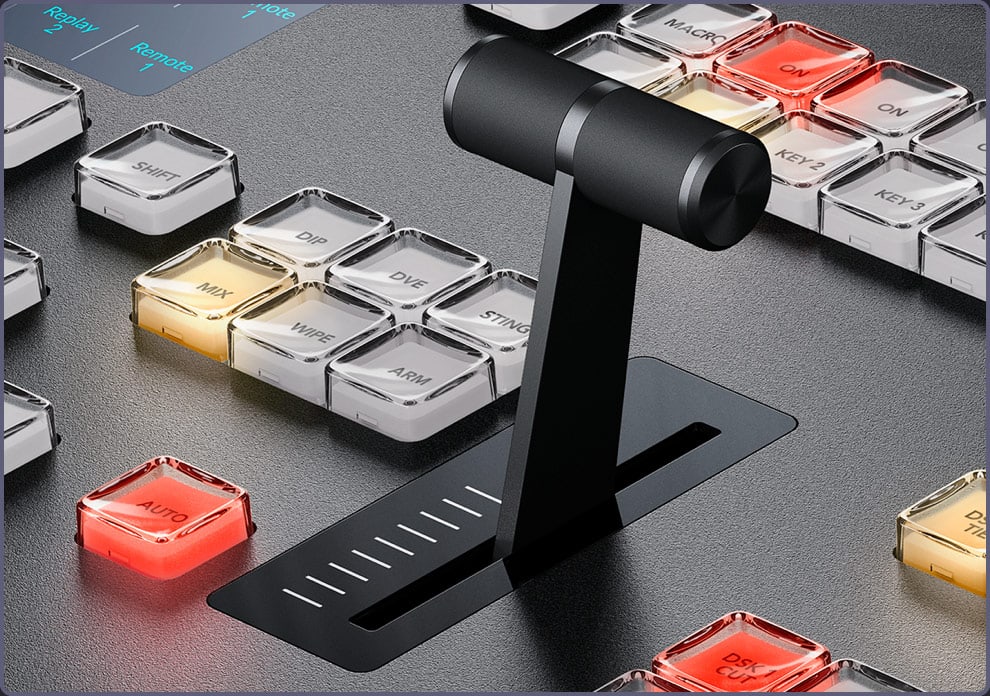

Ročica T-bar in zatemnitev v črno

Ergonomska ročica T-bar omogoča ročno vodenje prehoda v ritmu nastopa v živo. Tipka FTB zatemni celoten izhod mešalnika v črno – po želji skupaj z zvokom – in je zaščitena pred nenamernim pritiskom.

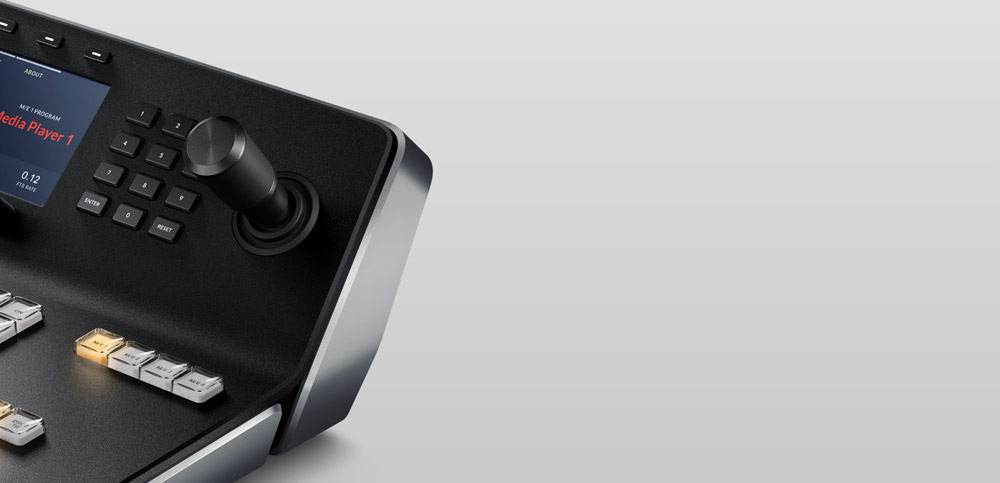

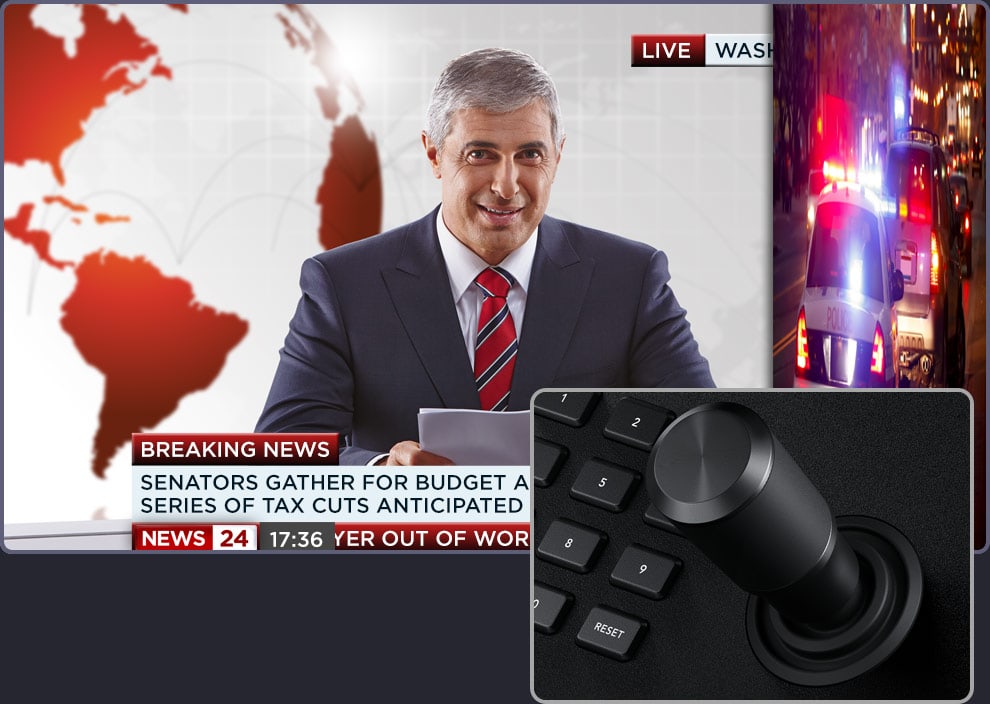

Triosna igralna palica za DVE

Igralna palica premika sliko v sliki gor, dol in vstran, z vrtenjem pa spreminja njeno velikost; enako natančno postavi središče prehoda wipe. Z igralno palico lahko vnesete tudi začetni in končni položaj lastnih animiranih premikov DVE.

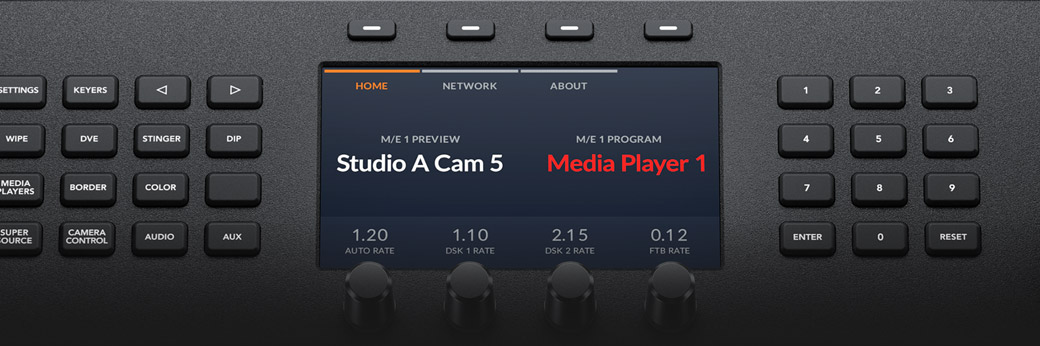

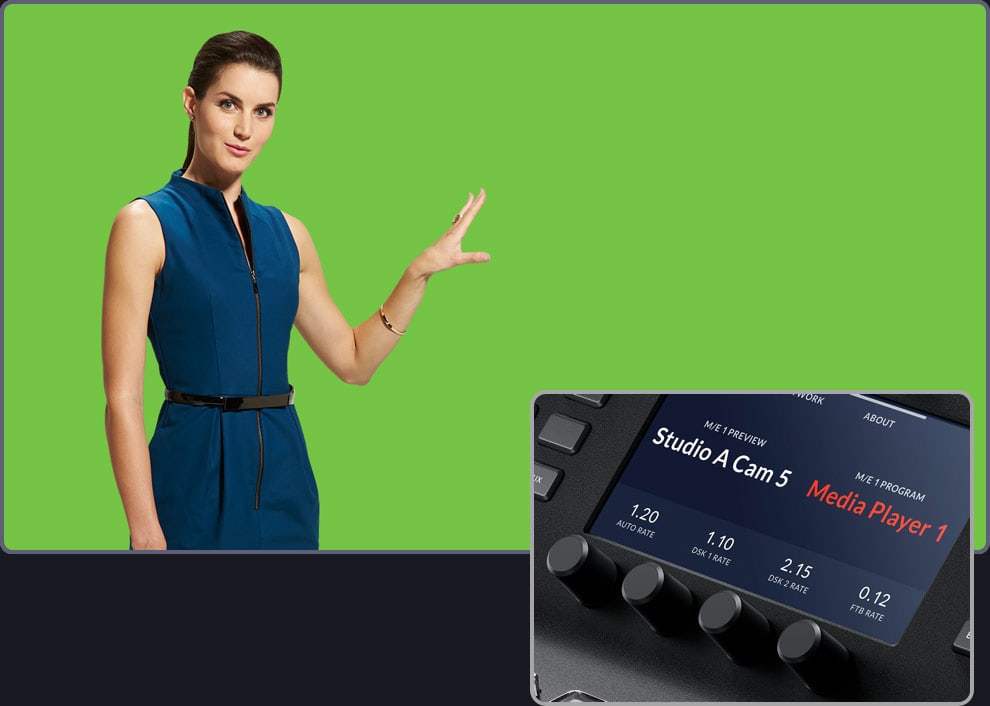

Keyerji in sistemski zasloni LCD

2 sistemska zaslona LCD s tipkovnico funkcij, vrtljivimi gumbi in tipkami omogočata dostop do več sto parametrov – keyerjev, prehodov, DVE, generatorjev barv, video standarda, pogleda multiview in prerazporeditve tipk. Pri chroma keyingu so upravljalni elementi v roki, parametre pa fino nastavite med spremljanjem izhoda. Posebne tipke upravljajo 4 upstream keyerje, 4 downstream keyerje in 4 vrste M/E.

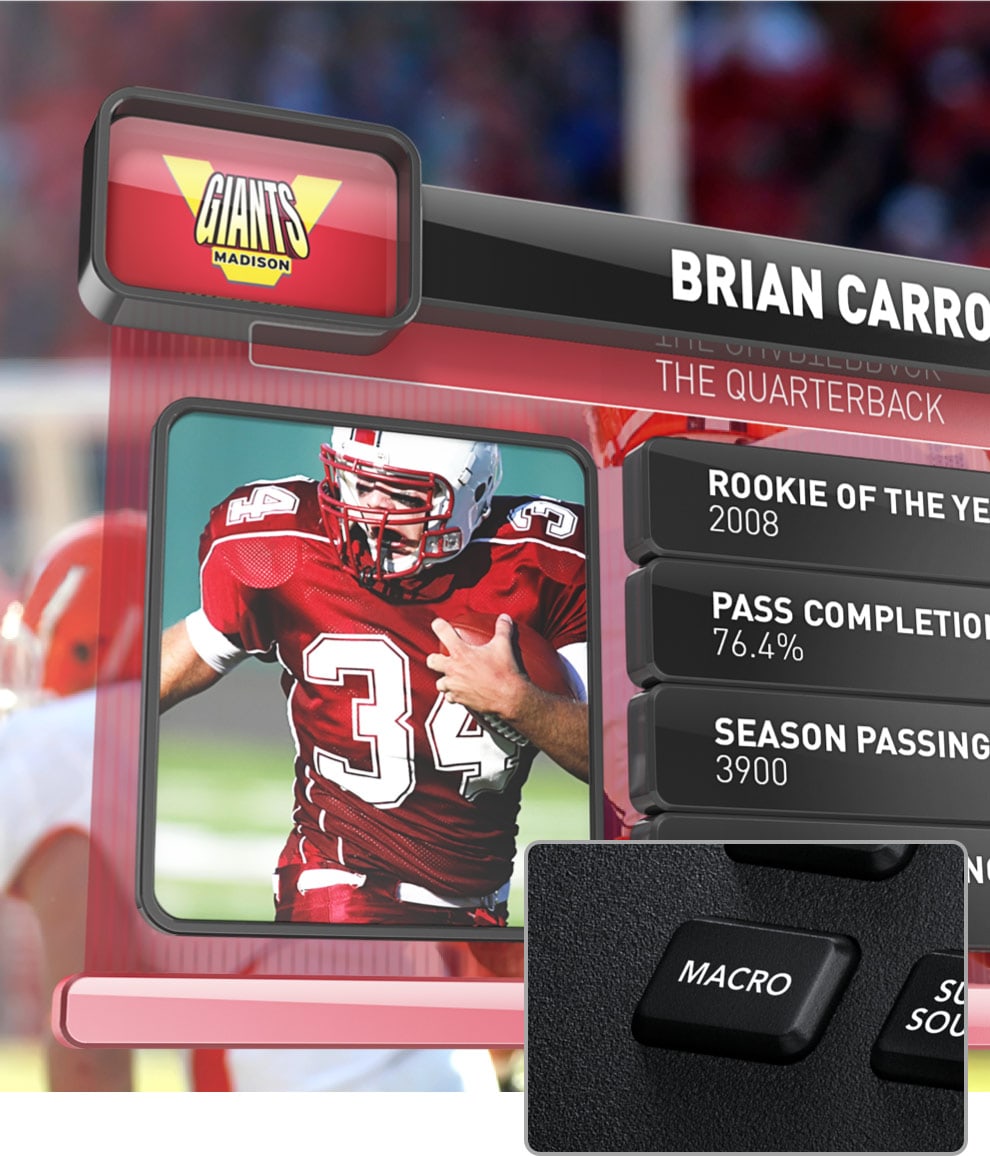

Makri in predvajalniki medijev

Tipke za makre (1 × 20) zaženejo lastne makre, shranjene v mešalniku, zato se sprememba pokaže na vseh priključenih ploščah. S plošče lahko izbirate tudi mirujoče slike iz knjižnice medijev za predvajalnike medijev in zaganjate posnetke.

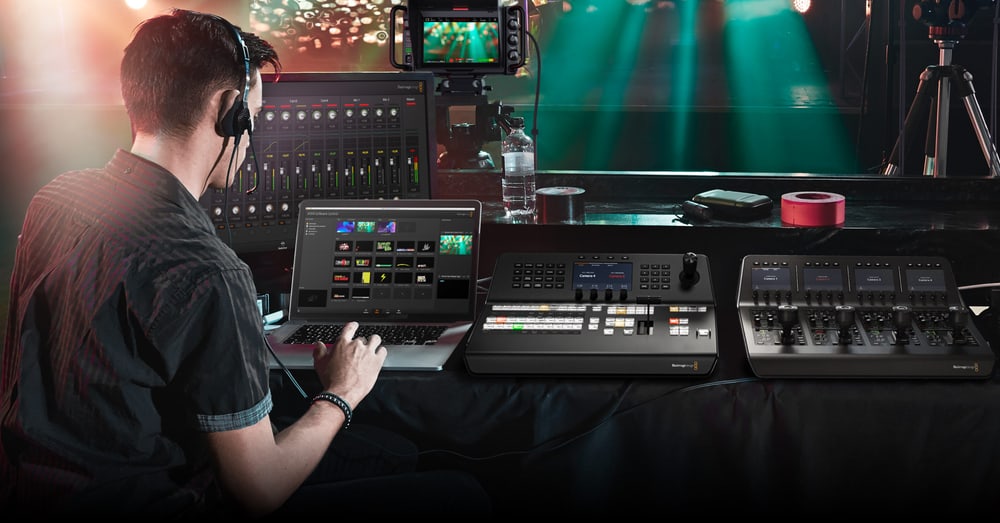

Povezava prek Etherneta

Plošča se z mešalnikom poveže prek Etherneta (4× 10/100/1000 BASE-T z zanko za dodatne plošče ali računalnike), neposredno ali prek omrežja. Hkrati lahko uporabljate več strojnih plošč, ATEM Camera Control Panel in ATEM Software Control ter mešalnik upravljate tudi na daljavo; vdelana programska oprema se posodablja prek USB-C.

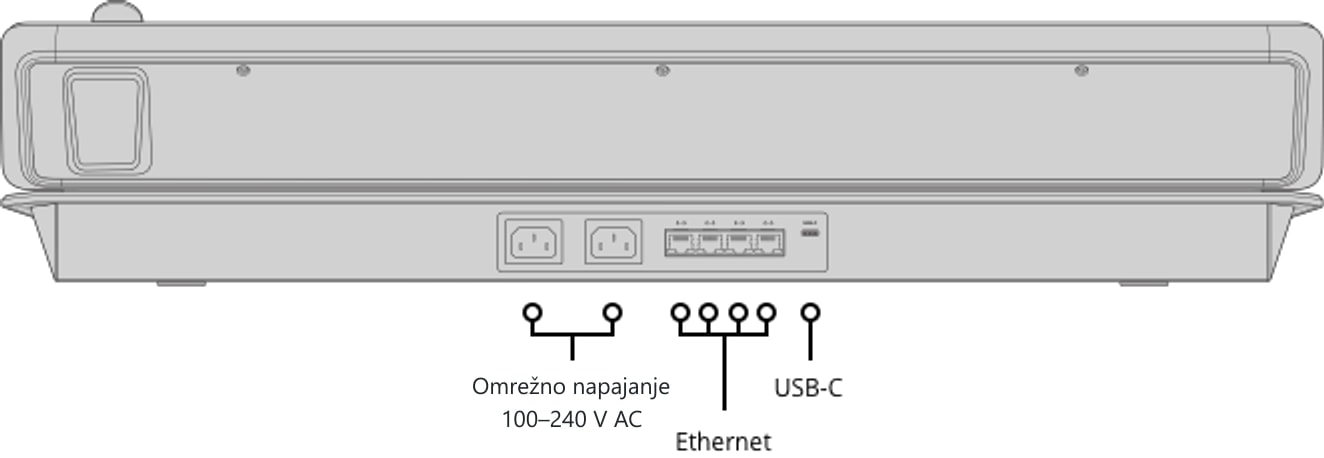

Zadnja stran in priključki

Na zadnji strani so dva napajalna vhoda 100–240 V, četvero vrat Ethernet z zanko in USB-C za posodobitev vdelane programske opreme.

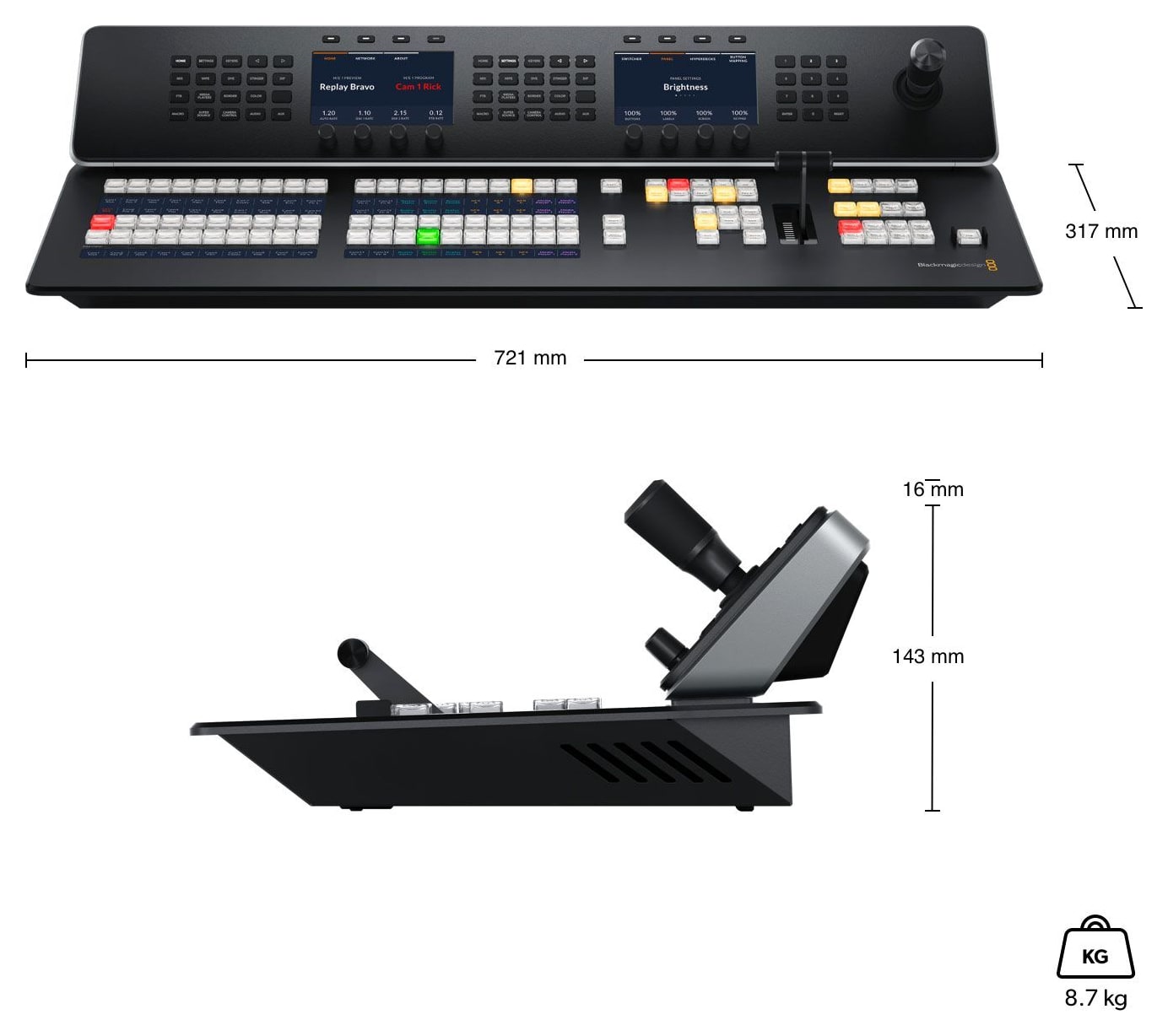

Mere

Širina 721 mm, globina 317 mm, teža 8,7 kg.
