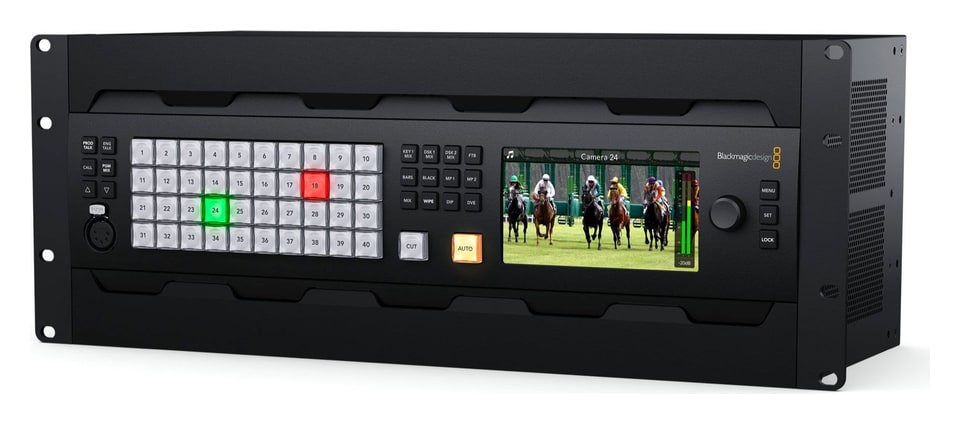

Blackmagic Design ATEM 4 M/E Constellation 4K Plus

ATEM 4 M/E Constellation 4K Plus je profesionalen mešalnik v živo s 4 M/E za produkcije Ultra HD. Ponuja 80 vhodov 12G-SDI s pretvorbo standarda na vsakem vhodu, 48 neodvisno usmerljivih izhodov 12G-SDI, 16 keyerjev ATEM Advanced Chroma, 4 multiview, 4 predvajalnike medijev, talkback in mešalno mizo Fairlight za 298 kanalov. Upravlja se s sprednje plošče, s programom ATEM Software Control ali s ploščami ATEM.

80 vhodov 12G-SDI in 48 izhodov v enem mešalniku

ATEM 4 M/E Constellation 4K Plus združuje 4 M/E, 80 vhodov 12G-SDI s pretvorbo standarda in resinhronizacijo ter 48 neodvisno usmerljivih izhodov 12G-SDI. Deluje v načinu program/predogled kot televizijska režija: vir pripravite v predogledu in ga s tipko CUT ali AUTO pošljete v eter.

80× vhod 12G-SDI48× izhod 12G-SDI4 M/E · 12× DVE16× Advanced Chroma4× multiview4 RU

Talkback kot v oddajnem studiu

Na sprednji plošči je 5-pinski priključek XLR za slušalke z mikrofonom, zadaj RJ45 za sisteme talkback, kot sta ClearCom ali RTS. Na voljo so produkcijski in tehnični krog, poslušanje lastnega mikrofona in mešanje programa ter prek kanalov SDI 15 in 16 dvosmerna komunikacija s kamerami Blackmagic Design.

Spletna kamera prek USB-C

Program gre v računalnik kot spletna kamera 720p ali 1080p s hitrostjo sličic programa – za Zoom, Teams, OBS in XSplit.

Izhodi za vsakogar

Vsakega od 48 izhodov 12G-SDI je mogoče neodvisno usmeriti na kateri koli vhod ali notranji vir. Prenašajo programski zvok, časovno kodo RP-188, upravljanje kamer, tally in talkback.

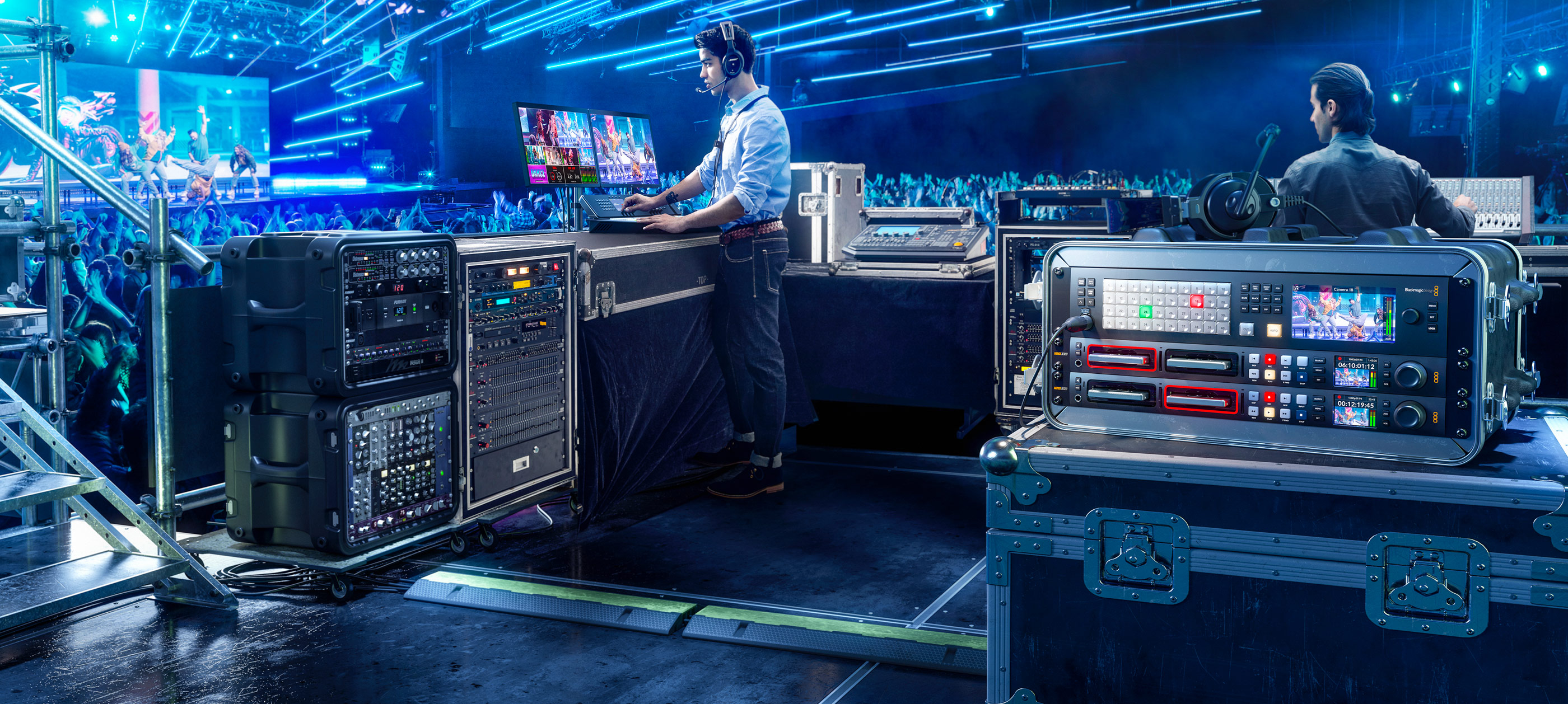

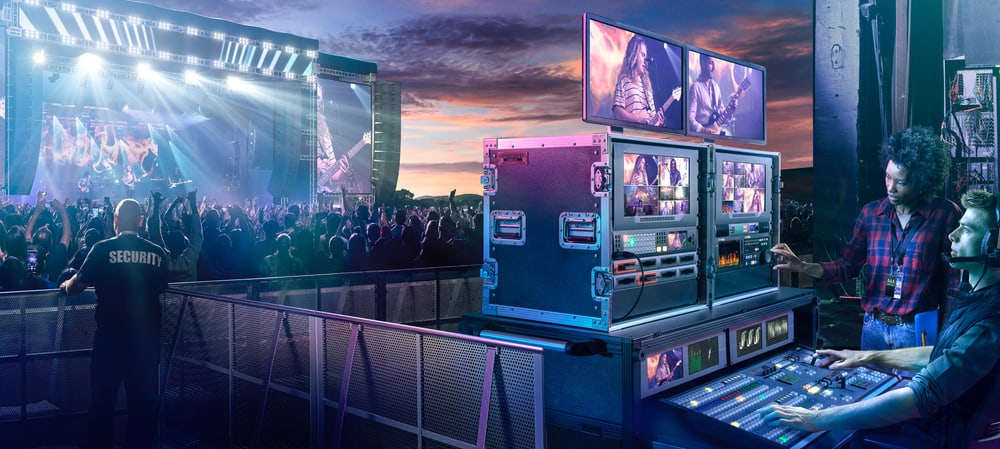

Za koncerte, šport in bogoslužja

Z 80 vhodi lahko kamere razporedite po celotnem odru ter iz številnih virov in DVE sestavljate večplastne kompozicije. Notranja grafika in keyerji ATEM Advanced Chroma zmorejo tudi zahtevne oddaje, upravljanje pa je kljub temu tako preprosto, da ga obvlada usposobljena prostovoljna ekipa.

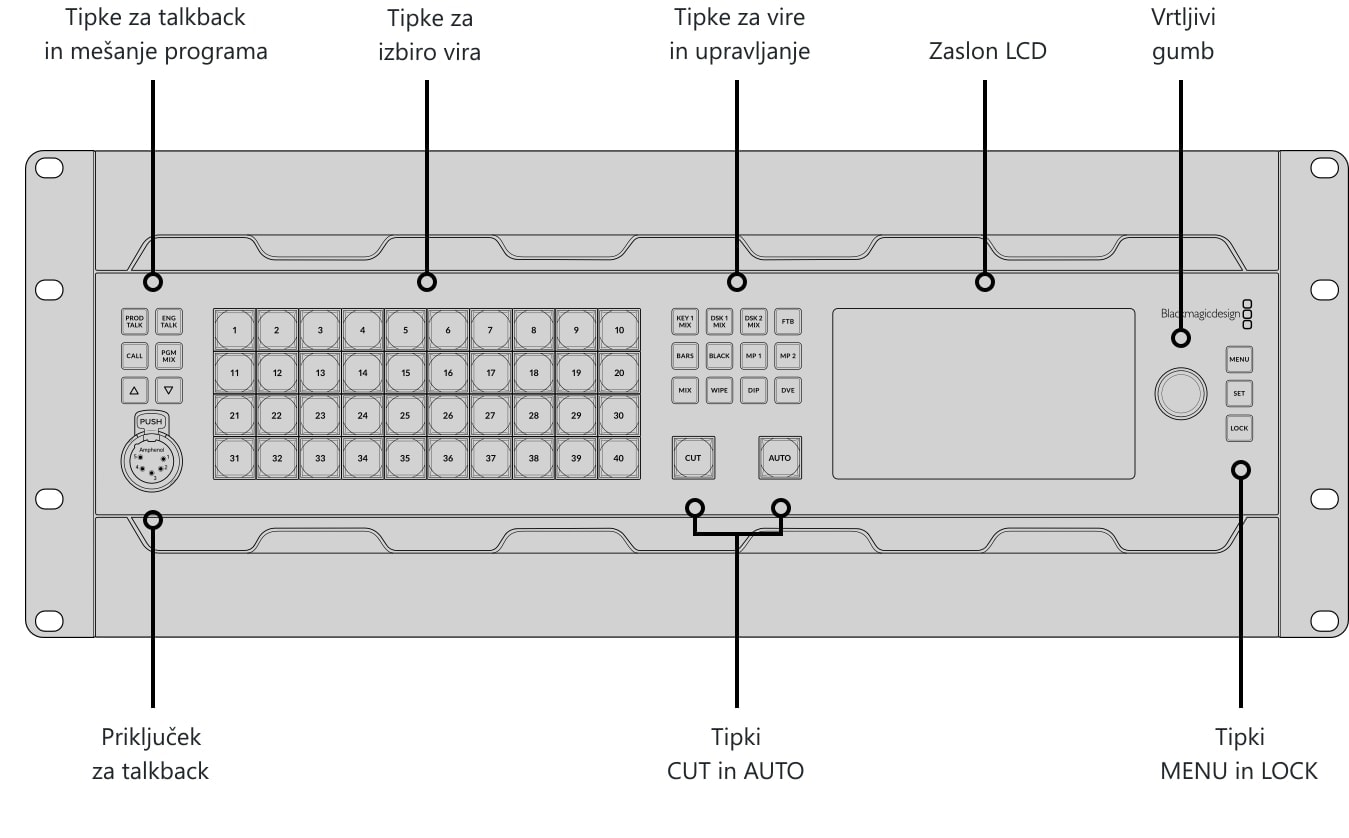

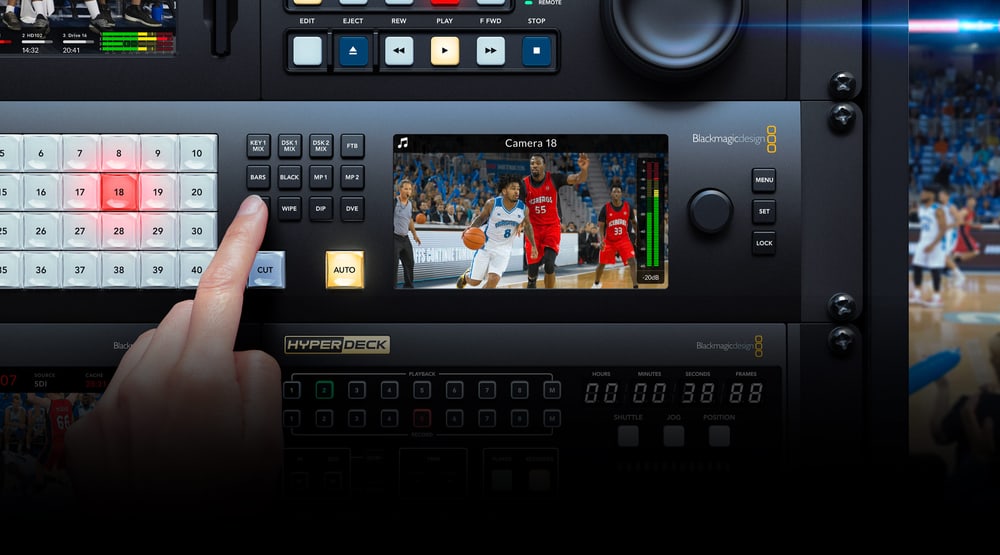

Upravljalna plošča neposredno spredaj

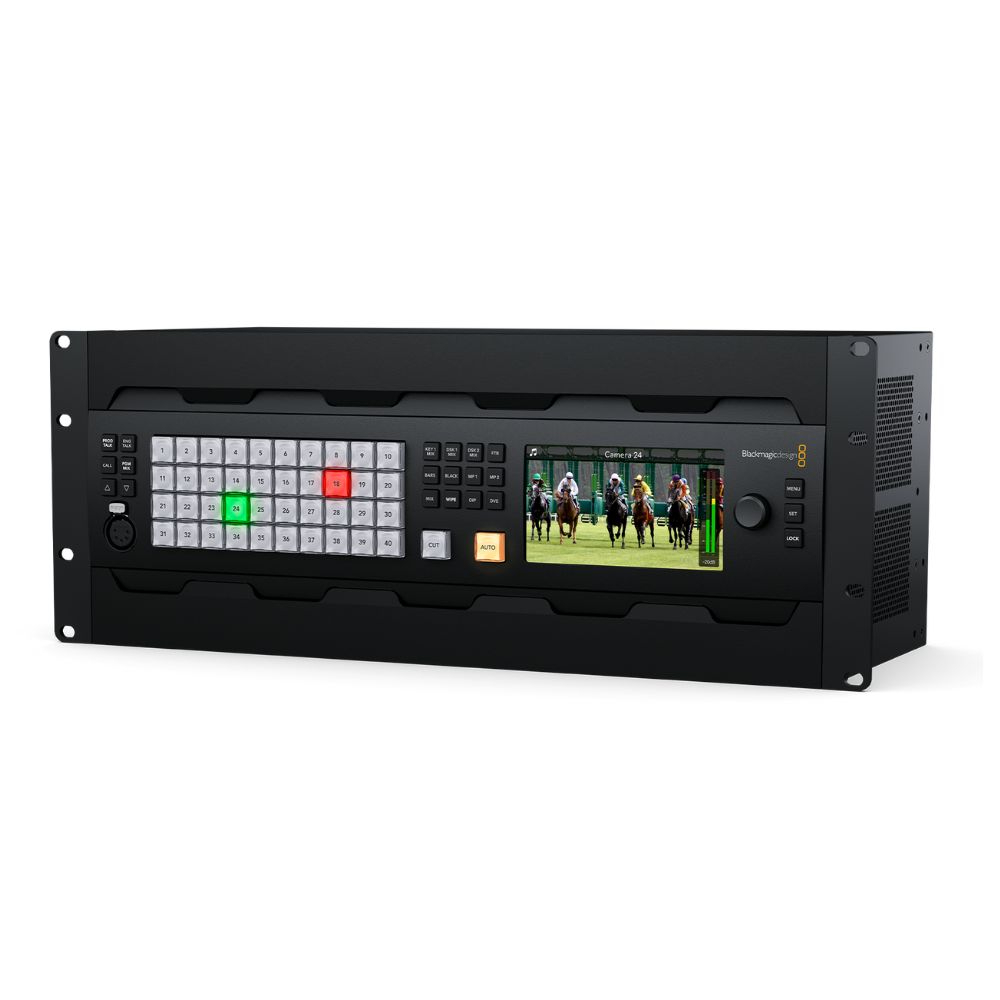

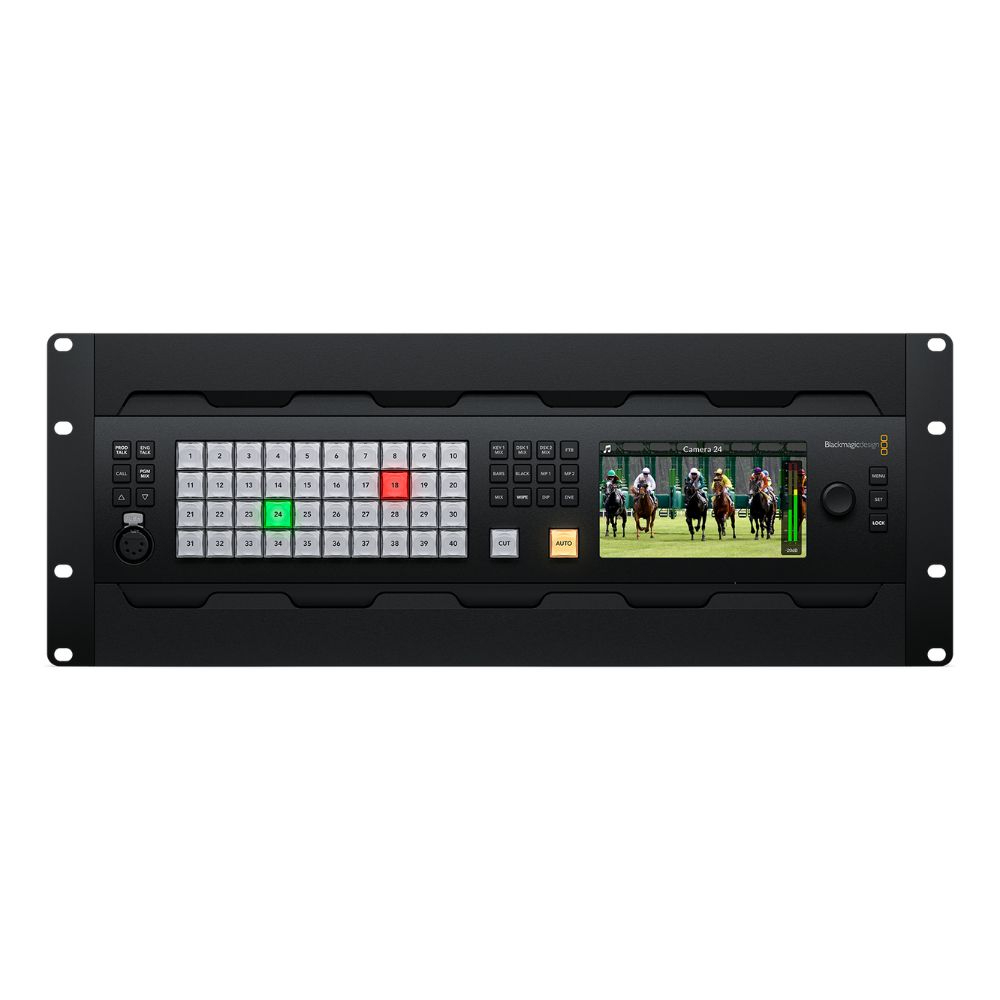

Sprednja plošča ima tipke virov, CUT in AUTO, upravljanje keyerjev, predvajalnikov medijev in zatemnitve v črno, zaslon LCD v ločljivosti HD za predogled in menije ter 5-pinski priključek XLR za slušalke z mikrofonom s tipkami talkback. Mešalnik je tako mogoče nastaviti in v sili upravljati brez računalnika; tipke so enake kot na velikih ploščah ATEM.

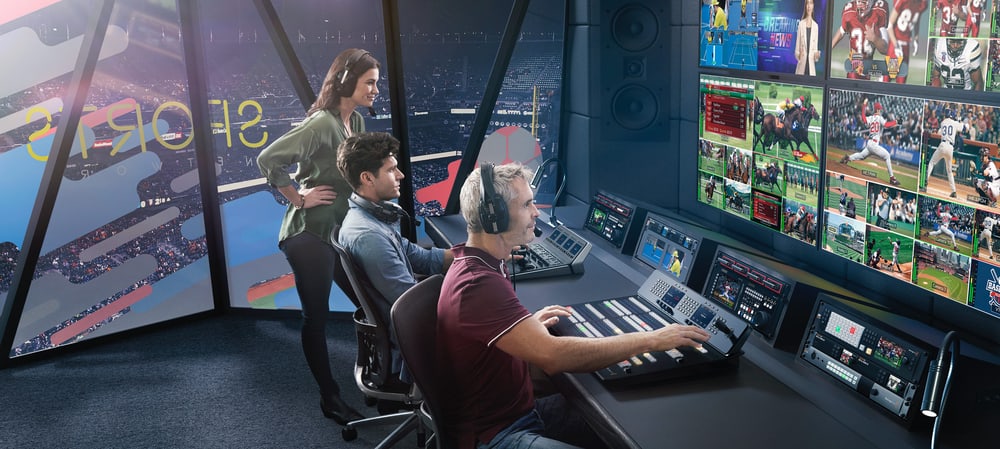

4 neodvisni multiview

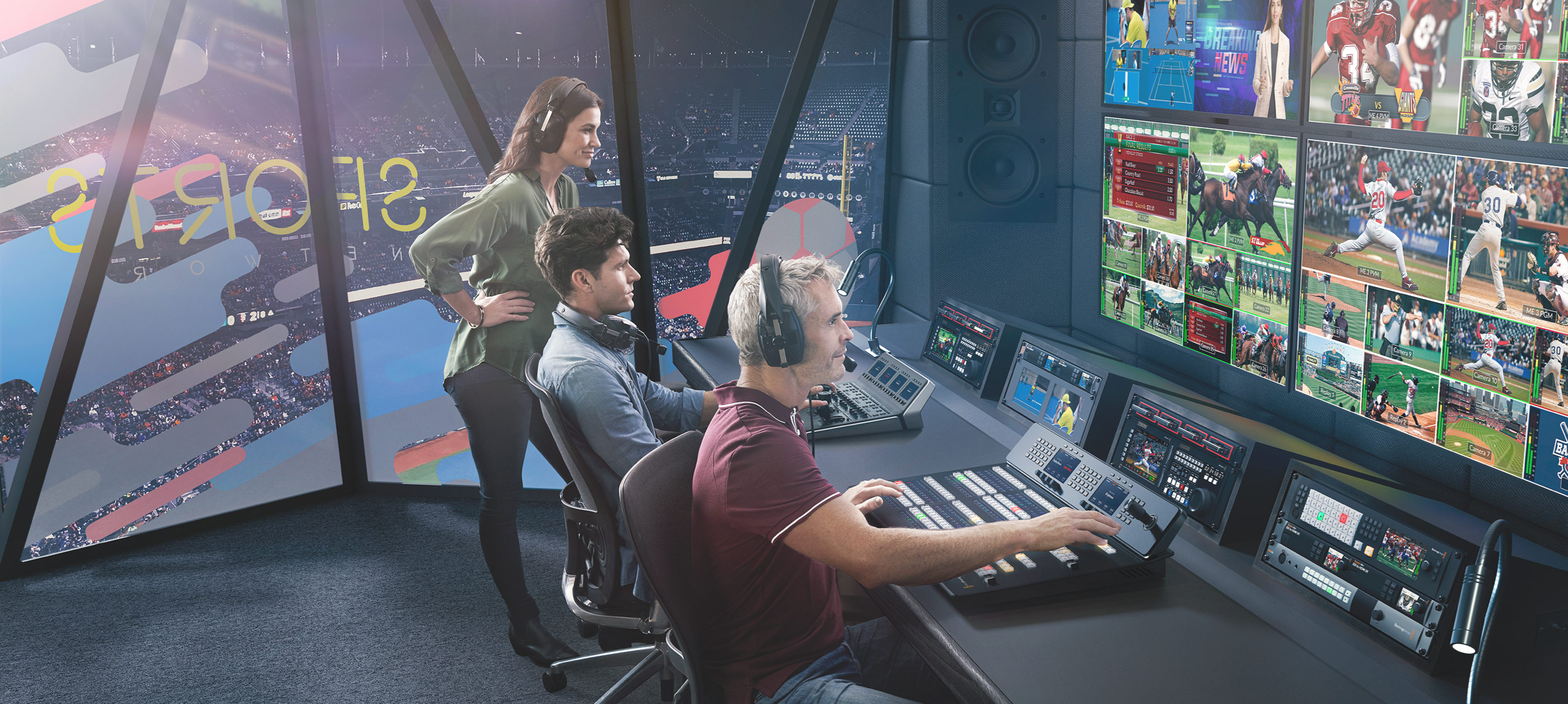

Vgrajeni multiview prikaže vire na enem samem monitorju. Model ima štiri neodvisne multiview, torej do 64 pogledov na štirih monitorjih; ločljivost multiview je mogoče izbrati med HD in Ultra HD. Vsak multiview je mogoče nastaviti na 4, 7, 10, 13 ali 16 pogledov, vsakemu pogledu pa dodati okvir tally, oznako vira in merilnike VU.

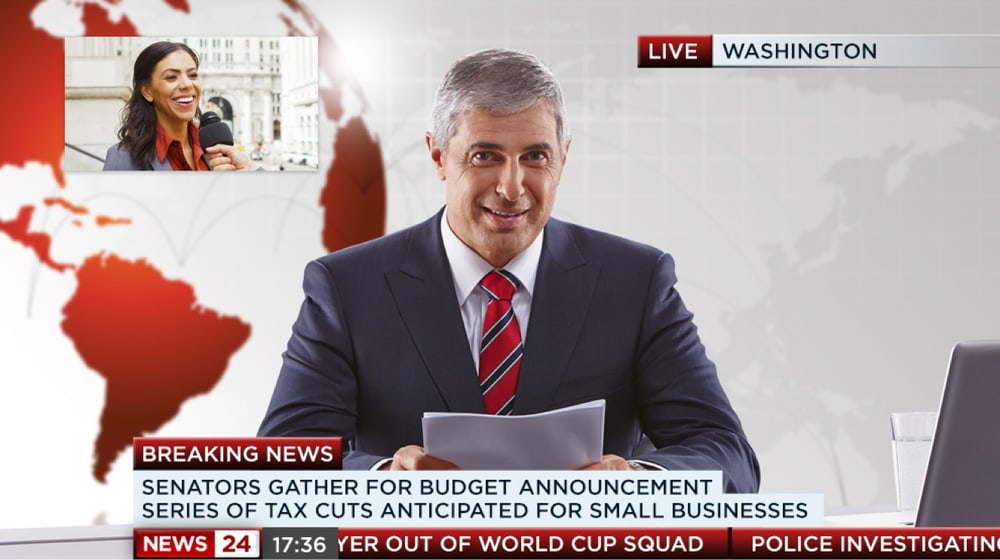

Prehodi, DVE in stingerji

Na voljo so oddajni prehodi mix, dip, wipe, DVE in stinger z nastavljivim trajanjem, barvo in širino roba, položajem in smerjo. 4 neodvisni procesorji DVE omogočajo sliko v sliki s 3D robovi, sencami in osvetlitvijo v realnem času ter prehode squeeze in swoosh. Prehod je mogoče pred oddajo preizkusiti v predogledu.

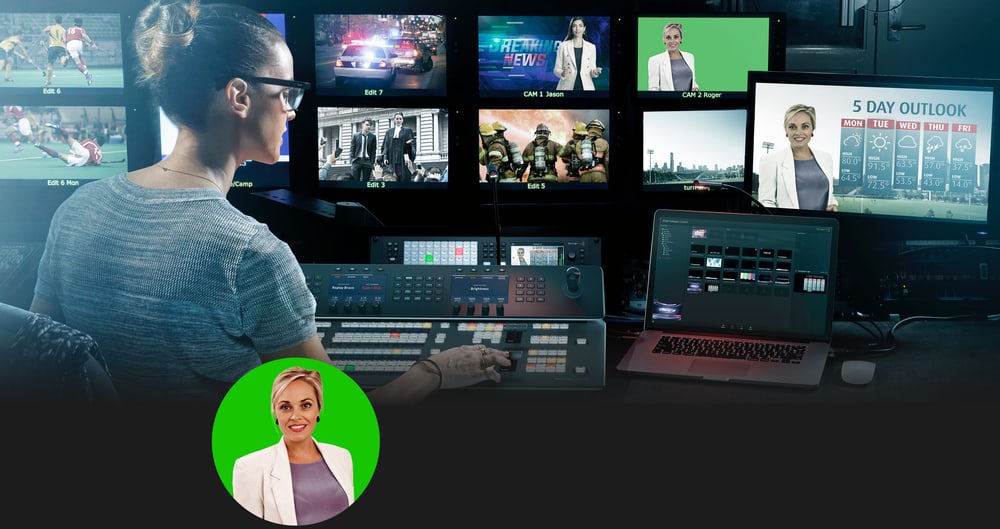

ATEM Advanced Chroma Key

16 keyerjev ATEM Advanced Chroma – štirje na vsako vrsto M/E – zagotavlja kakovostno ključevanje chroma in luma. Kapalka vzorči barvo ozadja in nastavi parametre ključa, na voljo sta natančna nastavitev robov in barvna korekcija ospredja, da se ospredje ujema z ozadjem. Že ena vrsta M/E zadošča za virtualni studio s štirimi kamerami.

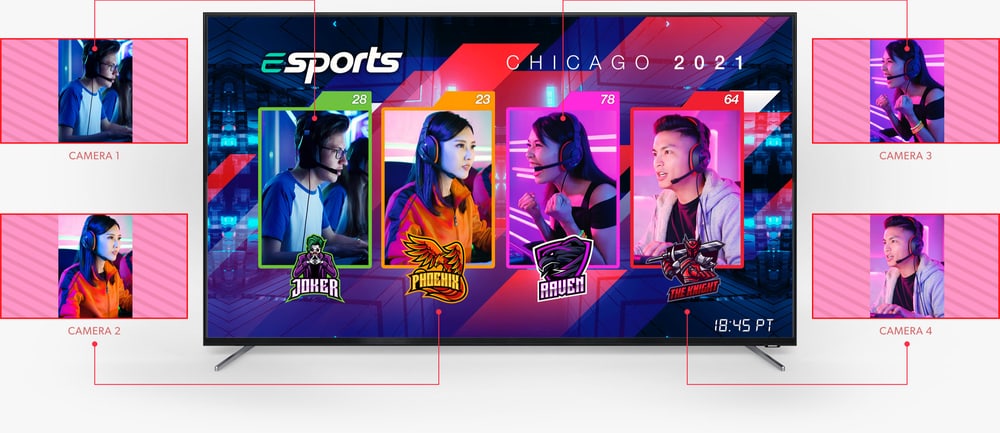

Dva procesorja SuperSource

Poleg DVE v vrstah M/E ima model dva popolnoma neodvisna procesorja SuperSource s štirimi dodatnimi plastmi DVE in plastjo ozadja iz knjižnice medijev. Mešalnik ga vidi kot dodaten vhod – idealno za intervjuje slika v sliki, medtem ko glavni DVE ostanejo prosti. Skupaj model ponuja 12 DVE.

Mešalna miza Fairlight

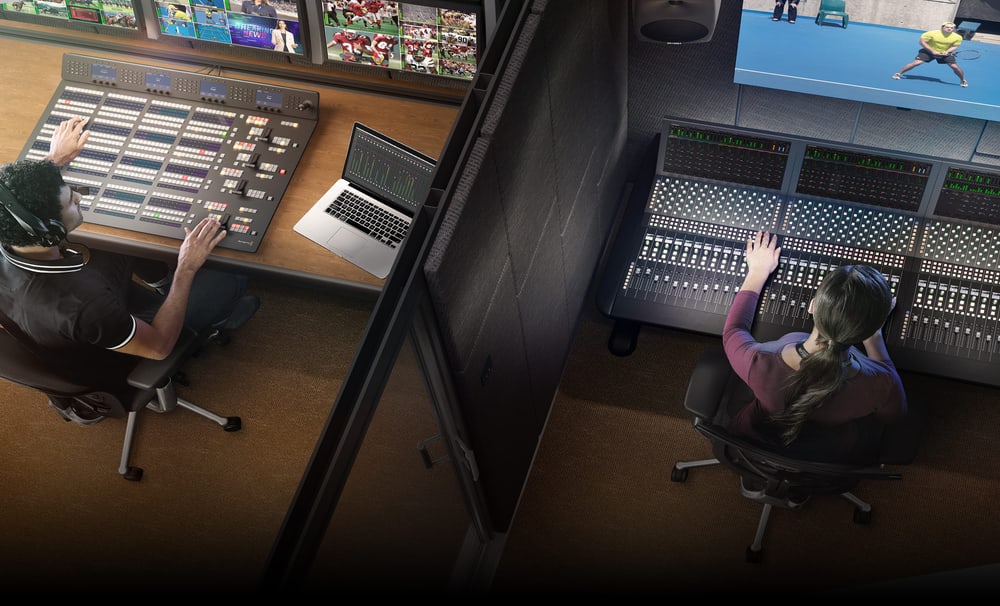

Vgrajena mešalna miza obdela 298 kanalov; vsak vhod SDI ima 6-pasovni parametrični izenačevalnik, kompresor, omejevalnik, šumna vrata in ekspander, mešalna miza pa sprejme tudi analogni vhod in mikrofon za talkback. Štirje izhodi MADI pošljejo zvok vhodov SDI 1–60 zunanjemu tonskemu mojstru, dva vhoda MADI pa mešalni mizi dodata 128 kanalov. Zvok je mogoče prek USB-C predati programu Fairlight Live, programski mešalni mizi za stereo, prostorski in imerzivni zvok.

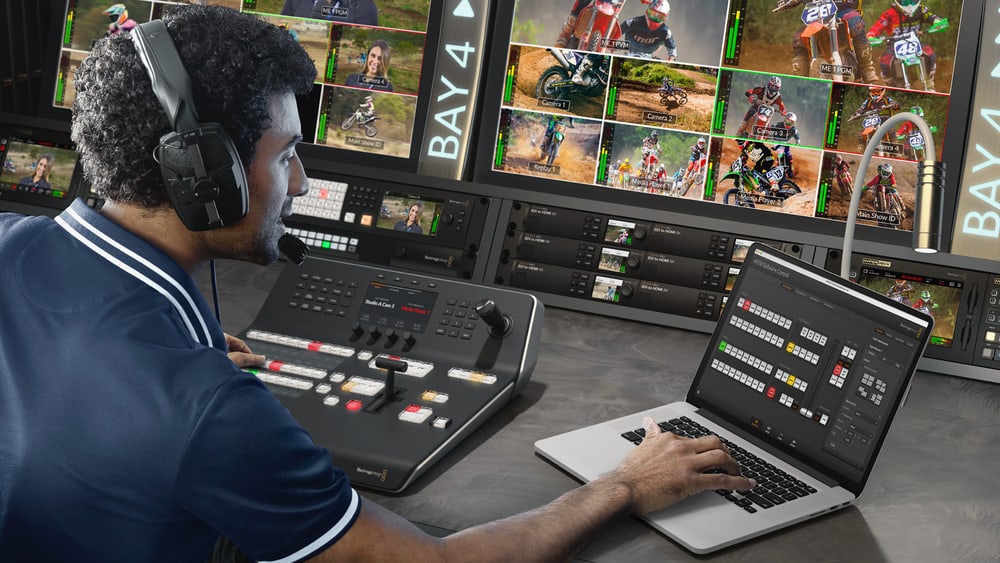

Programska oprema in strojne plošče

ATEM Software Control za Mac in Windows je vključen: prek Etherneta ali USB upravlja mešalnik, medije, zvok, makre, kamere in snemalnike HyperDeck, v njem pa lahko hkrati dela več ljudi. Za ročno upravljanje lahko priključite ATEM Advanced Panel, ATEM Micro Panel ali ATEM Camera Control Panel; ATEM SDK omogoča lastno avtomatizacijo. Vse funkcije so vključene v ceno, brez licenčnin.

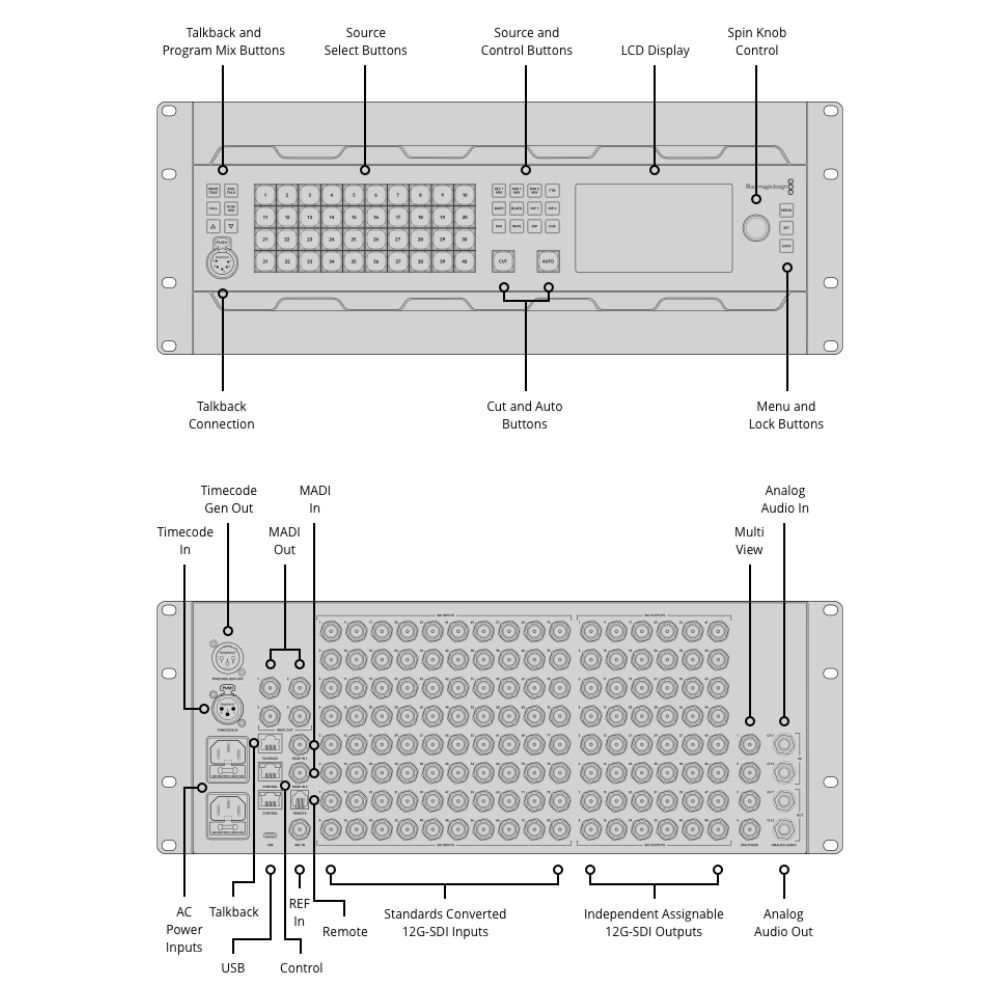

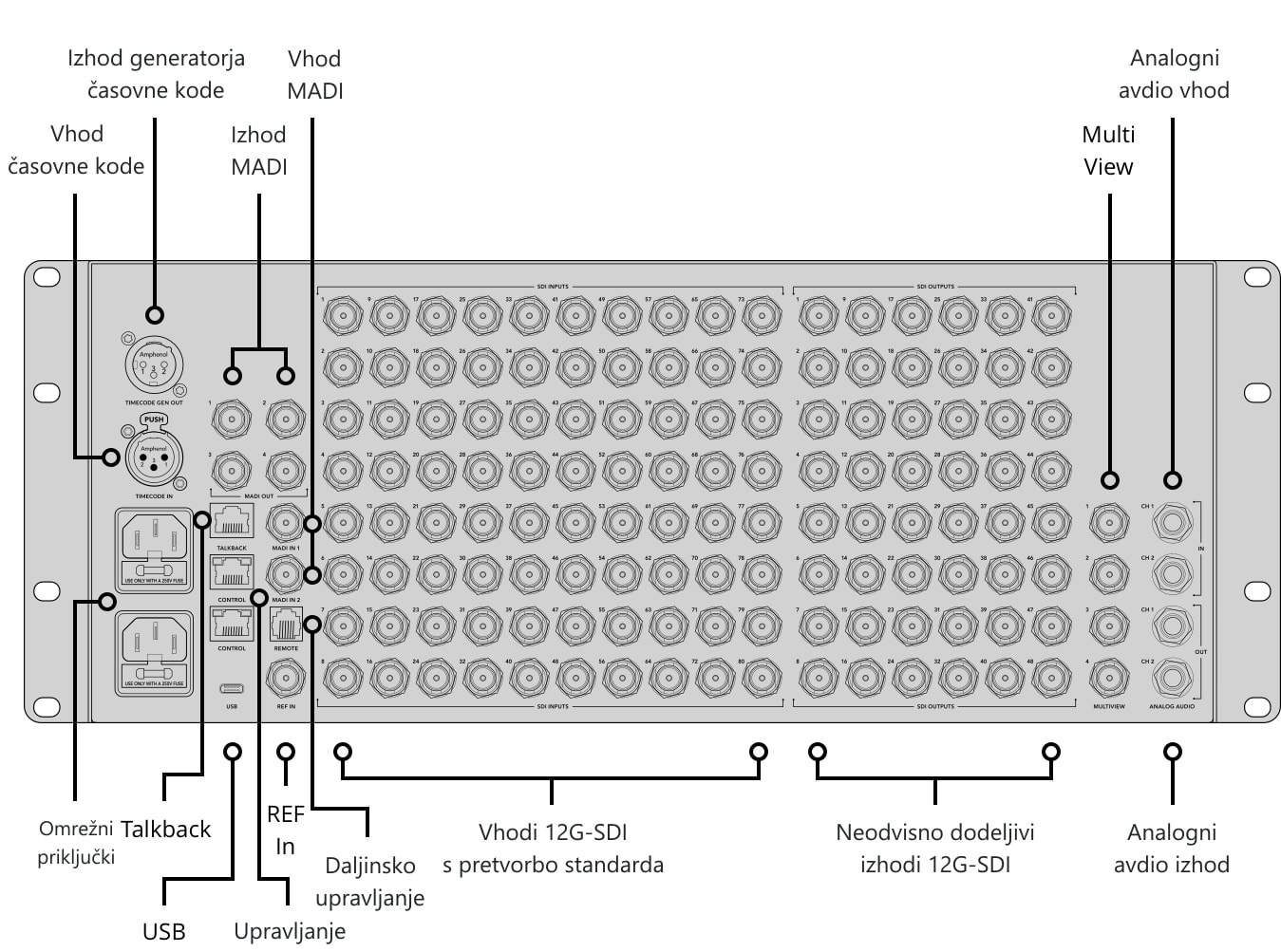

Upravljalna plošča in priključki

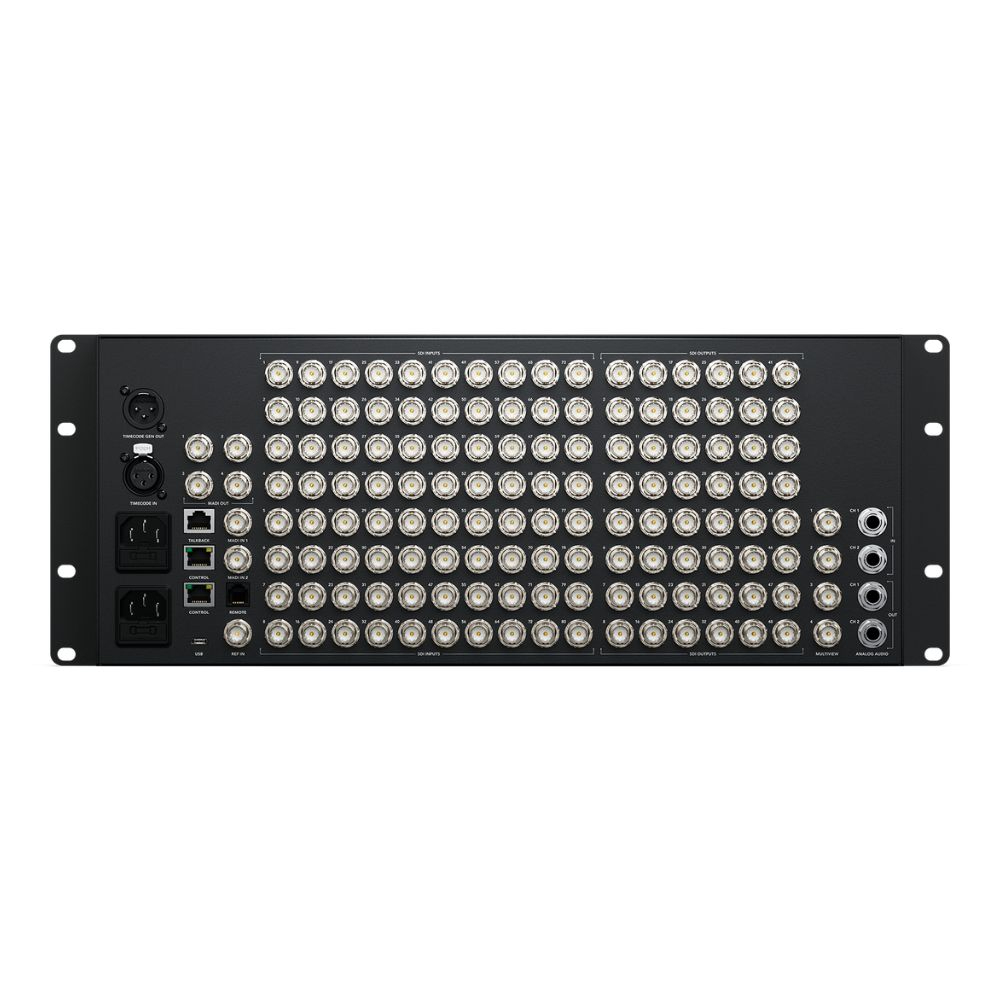

Zadnja plošča ima 80 vhodov 12G-SDI, 48 izhodov 12G-SDI, 4 izhode multiview, referenčni vhod, Ethernet za upravljanje, RJ45 za talkback, USB-C in dva simetrična analogna vhoda 6,35 mm s parom izhodov, 2 vhoda in 4 izhode MADI ter vrata RS-422 za daljinsko upravljanje ter priključka XLR za vhod in izhod časovne kode. Napajata ga dva notranja napajalnika 100–240 V.

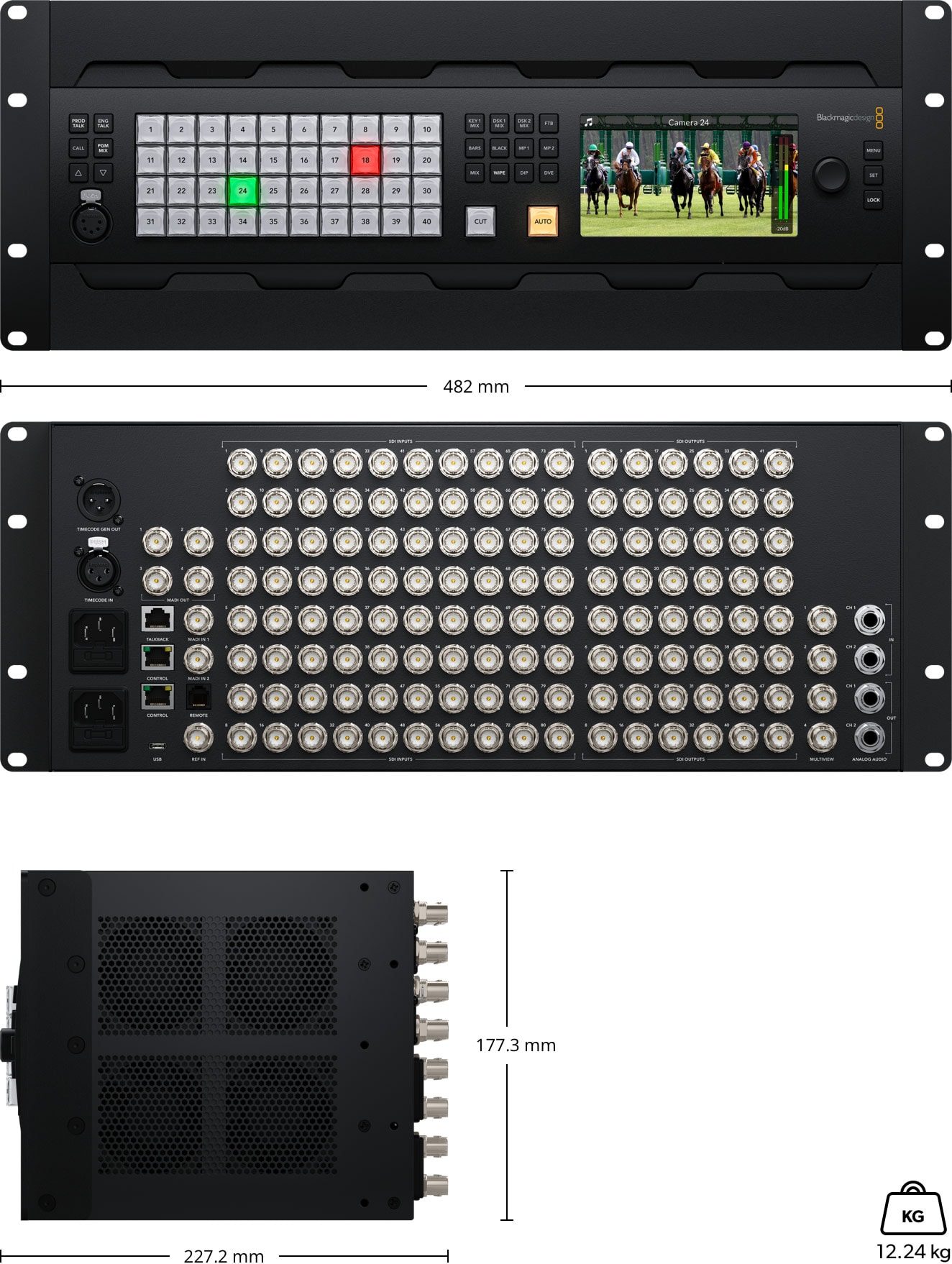

Mere in teža

482 × 227,2 × 177,3 mm (širina × globina × višina), 12,24 kg. V 19-palčnem regalu zasede 4 RU.
